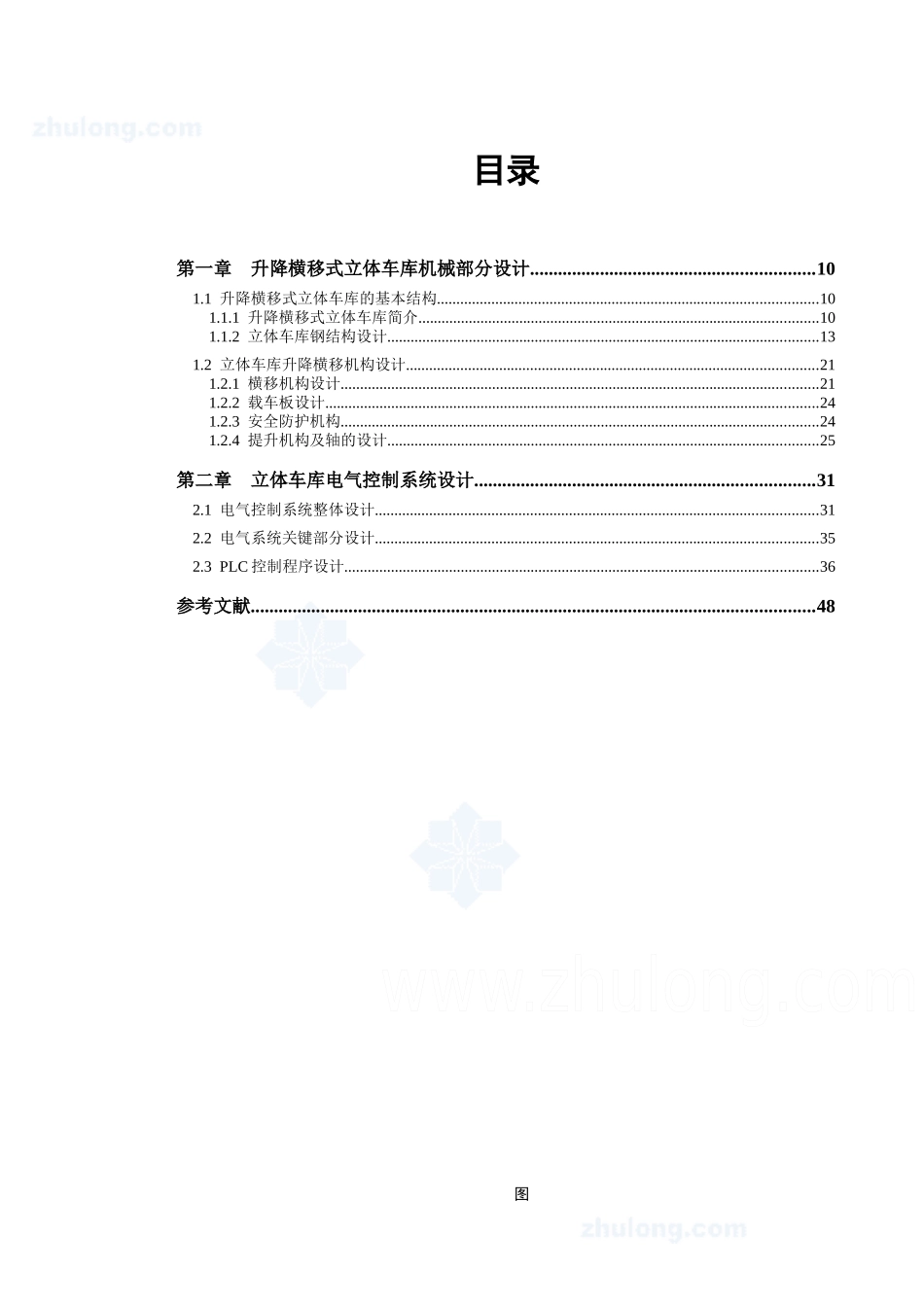

目录第一章升降横移式立体车库机械部分设计.............................................................101.1升降横移式立体车库的基本结构..................................................................................................101.1.1升降横移式立体车库简介.......................................................................................................101.1.2立体车库钢结构设计...............................................................................................................131.2立体车库升降横移机构设计..........................................................................................................211.2.1横移机构设计...........................................................................................................................211.2.2载车板设计...............................................................................................................................241.2.3安全防护机构...........................................................................................................................241.2.4提升机构及轴的设计...............................................................................................................25第二章立体车库电气控制系统设计.........................................................................312.1电气控制系统整体设计..................................................................................................................312.2电气系统关键部分设计..................................................................................................................352.3PLC控制程序设计..........................................................................................................................36参考文献.........................................................................................................................48图第1章升降横移式立体车库机械部分设计1.1升降横移式立体车库的基本结构1.1.1升降横移式立体车库简介1、立体车库的工作原理升降横移式立体车库是指利用载车板的升降或横向平移存取停放车辆的机械式停车设备。升降横移式立体车库每个车位均有载车板，所需存取车辆的载车板通过升、降、横移运动到达地面层，驾驶员进入车库，存取车辆，完成存取过程停泊在这类车库地面的车只作横移，不必升降，上层车位或下层车位需通过中间层横移出空位，将载车板升或降到地面层，驾驶员才可进入车库内将汽车开进或开出车库。图2.0为一个地上7车位的升降横移式停车设备，其工作原理是：三层三个车位可以升降，二层两个车位可以升降和平移，一层的两个车位只能横向横移，空车位供三层和二层的车位下降时借用。1、2号车位可以直接存放车辆;7号车位需下降后再存放车辆;3号车位，则需先将1号和2号载车板右移，再将3号载车板下降;4号车位，则需先将2号载车板右移，再将4号存车板下降；5号车位需要先将1、2、3、4号四个载车板右移，再将5号载车板下降；6号车位则需要先将2、4号载车板右移，再将6号载车板降下。由于升降横移式停车设备对场地的适应性强，介绍系统各机械部分部件结构和功能可根据不同的地形和空间进行任意的组合、排列，规模可大可小，对土建的要求比较低，因此，应用非常广泛。图2.0七车位升降横移式立体车库工作原理图2、立体车库机械部分部件结构和功能以三层三列式立体车库为模型建立研究对象。升降横移式立体车库主要由结构框架部分、载车板部分、横移系统、提升系统、控制系统、安全防护系统六大部分组成。下面我们重点对车库的主要组成(图2.1所示)进行分析。图2.1升降横移式立体车库主要组成①结构框架立体车库一般主要以钢结构和钢筋混凝土为主，在升降横移式车库中我们选用钢架结构(...
