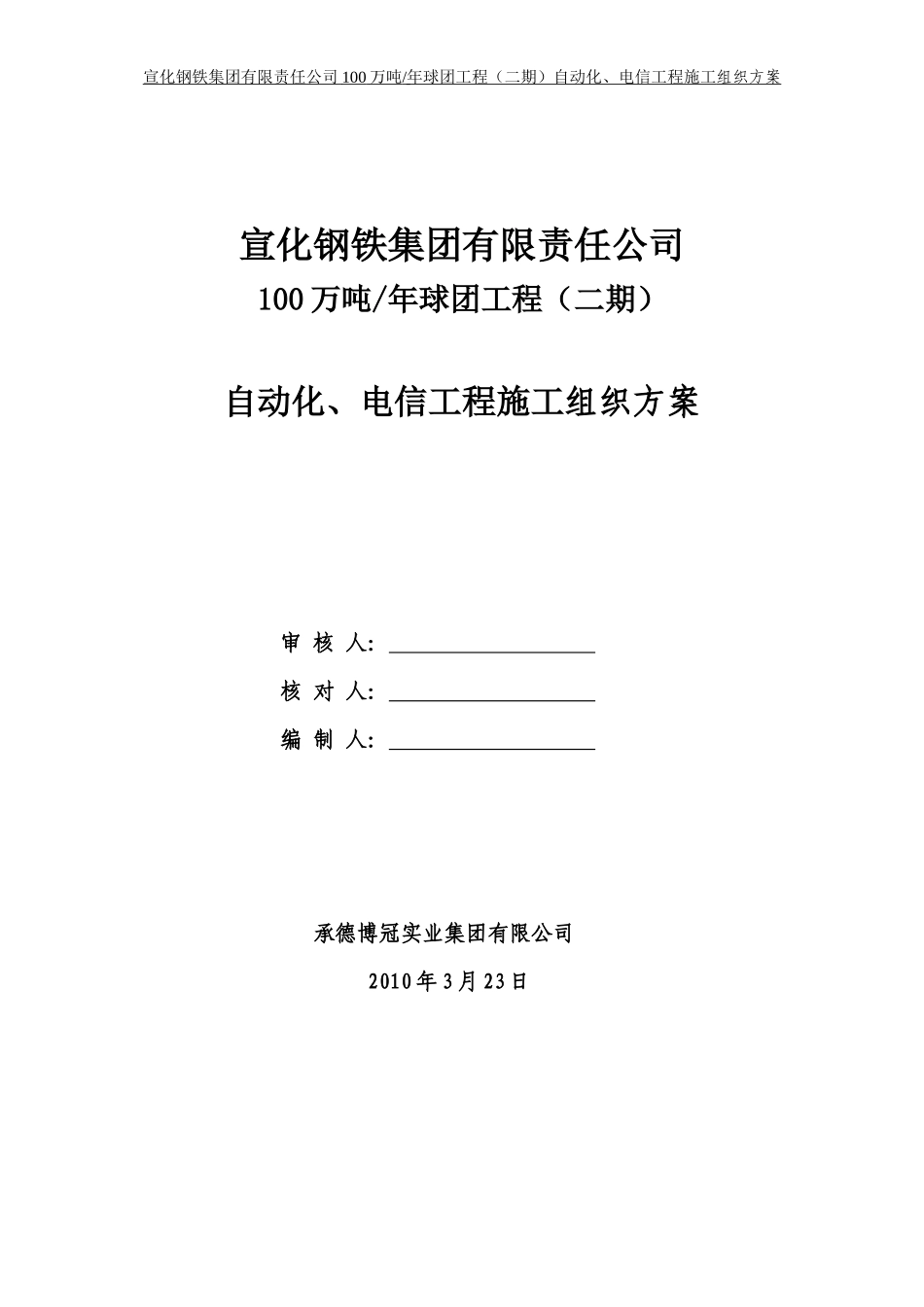

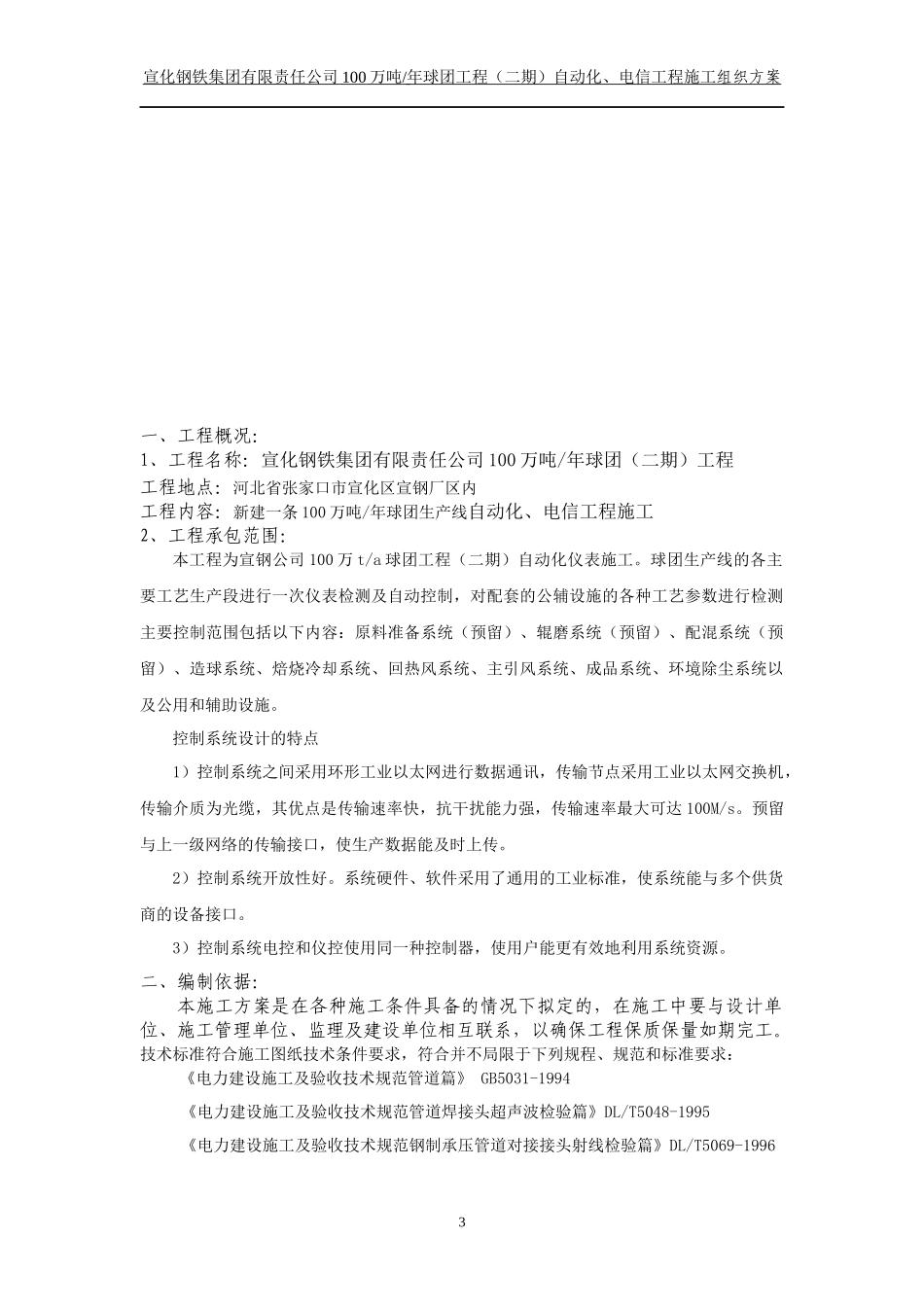

宣化钢铁集团有限责任公司100万吨/年球团工程（二期）自动化、电信工程施工组织方案宣化钢铁集团有限责任公司100万吨/年球团工程（二期）自动化、电信工程施工组织方案审核人：核对人：编制人：承德博冠实业集团有限公司2010年3月23日宣化钢铁集团有限责任公司100万吨/年球团工程（二期）自动化、电信工程施工组织方案目录一、工程概况二、编制依据三、施工原则四、自动化电信安装、调试五、施工保证措施六、设备材料管理七、设备和材料防护措施八、雨季施工方案九、冬季施工方案十、施工技术的质量控制措施十一、组织机构十二、施工机具十三、劳动力计划表2宣化钢铁集团有限责任公司100万吨/年球团工程（二期）自动化、电信工程施工组织方案一、工程概况：1、工程名称：宣化钢铁集团有限责任公司100万吨/年球团（二期）工程工程地点：河北省张家口市宣化区宣钢厂区内工程内容：新建一条100万吨/年球团生产线自动化、电信工程施工2、工程承包范围：本工程为宣钢公司100万t/a球团工程（二期）自动化仪表施工。球团生产线的各主要工艺生产段进行一次仪表检测及自动控制，对配套的公辅设施的各种工艺参数进行检测主要控制范围包括以下内容：原料准备系统（预留）、辊磨系统（预留）、配混系统（预留）、造球系统、焙烧冷却系统、回热风系统、主引风系统、成品系统、环境除尘系统以及公用和辅助设施。控制系统设计的特点1）控制系统之间采用环形工业以太网进行数据通讯，传输节点采用工业以太网交换机，传输介质为光缆，其优点是传输速率快，抗干扰能力强，传输速率最大可达100M/s。预留与上一级网络的传输接口，使生产数据能及时上传。2）控制系统开放性好。系统硬件、软件采用了通用的工业标准，使系统能与多个供货商的设备接口。3）控制系统电控和仪控使用同一种控制器，使用户能更有效地利用系统资源。二、编制依据：本施工方案是在各种施工条件具备的情况下拟定的，在施工中要与设计单位、施工管理单位、监理及建设单位相互联系，以确保工程保质保量如期完工。技术标准符合施工图纸技术条件要求，符合并不局限于下列规程、规范和标准要求：《电力建设施工及验收技术规范管道篇》GB5031-1994《电力建设施工及验收技术规范管道焊接头超声波检验篇》DL/T5048-1995《电力建设施工及验收技术规范钢制承压管道对接接头射线检验篇》DL/T5069-19963宣化钢铁集团有限责任公司100万吨/年球团工程（二期）自动化、电信工程施工组织方案《交流电气装置的过电压保护和绝缘配合》DL/T620-1997《交流电气装置的接地》DL/T621-1997《系统接地的型式及安全技术要求》GB14050-1993《剩余电流动作保护装置安装和运行》GB13955-2005《漏电保护安装和运行》GB13955《自动化仪表工程施工质量验收规范》GB50131-2007《火灾自动报警系统施工及验收规范》GB50166-2007《工业企业厂界噪声标准》GB12348-1990《工业企业煤气安全规程》GB6222-2005《建筑安全生产管理条例》中华人民共和国国务院令第393号《建设项目（工程）劳动安全卫生监察规定》《建设项目环境保护设施竣工验收监测技术要求》（国环发[2000]38）三、施工原则：(1)、坚持安全第一的原则，坚决执行有关施工技术要求的规定，在确保安全的前提下，保证质量，力争加快工程进度。(2)、在施工时严格按设计图纸和文件的要求进行，按烧结机自动化、电信安装的技术要求施工及验收，施工顺序本着先主后次的原则，一面组织领取材料、机具及人员进场，一面组织人员熟悉施工情况和基本概况，待设备到货后开始安装，不误工期。(3)、工程所需的材料、配件、器具和设备必须具有质量合格证明书、规格型号及性能应符合国家标准和设计要求，对所有材料、设备、配件进场物资都要有监理工程师进行检查，监理工程师检验合格后方可用于施工、安装。四、自动化、电信安装、调试：1、现场仪表部分（l）、仪表的开箱：仪表到货后，甲乙双方组织开箱，对照清单核对主附件，做好开箱记录。并妥善保管技术文件。（2）、仪表的保管：仪表位于通风干燥及温差较小的场所。（3）、仪表安装前的调整：所有外方仪表不需单校，所有国内配套仪表到货领出后，由调试人员组织单校，做...
