电动汽车动力传动系统匹配设计VIP免费

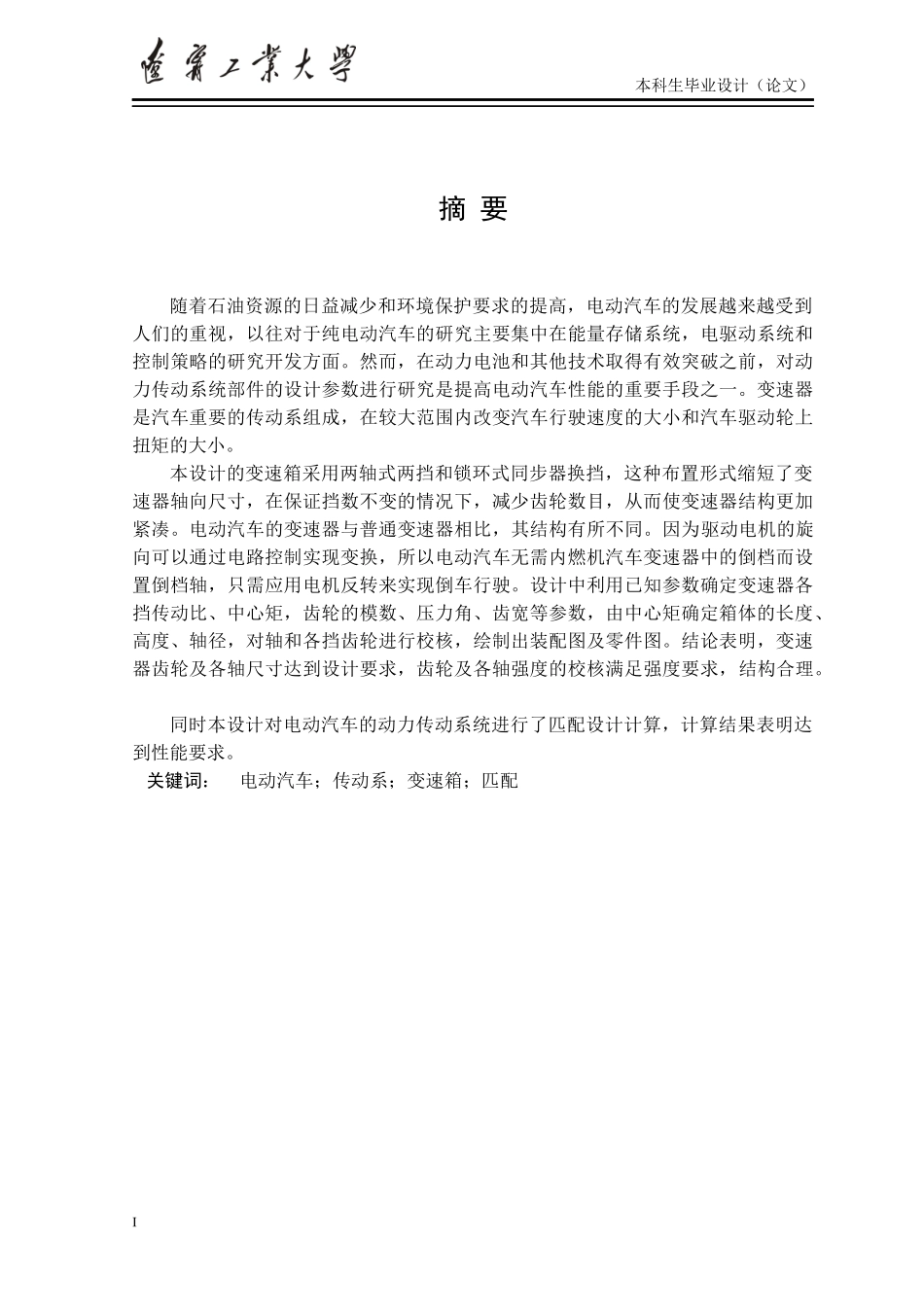

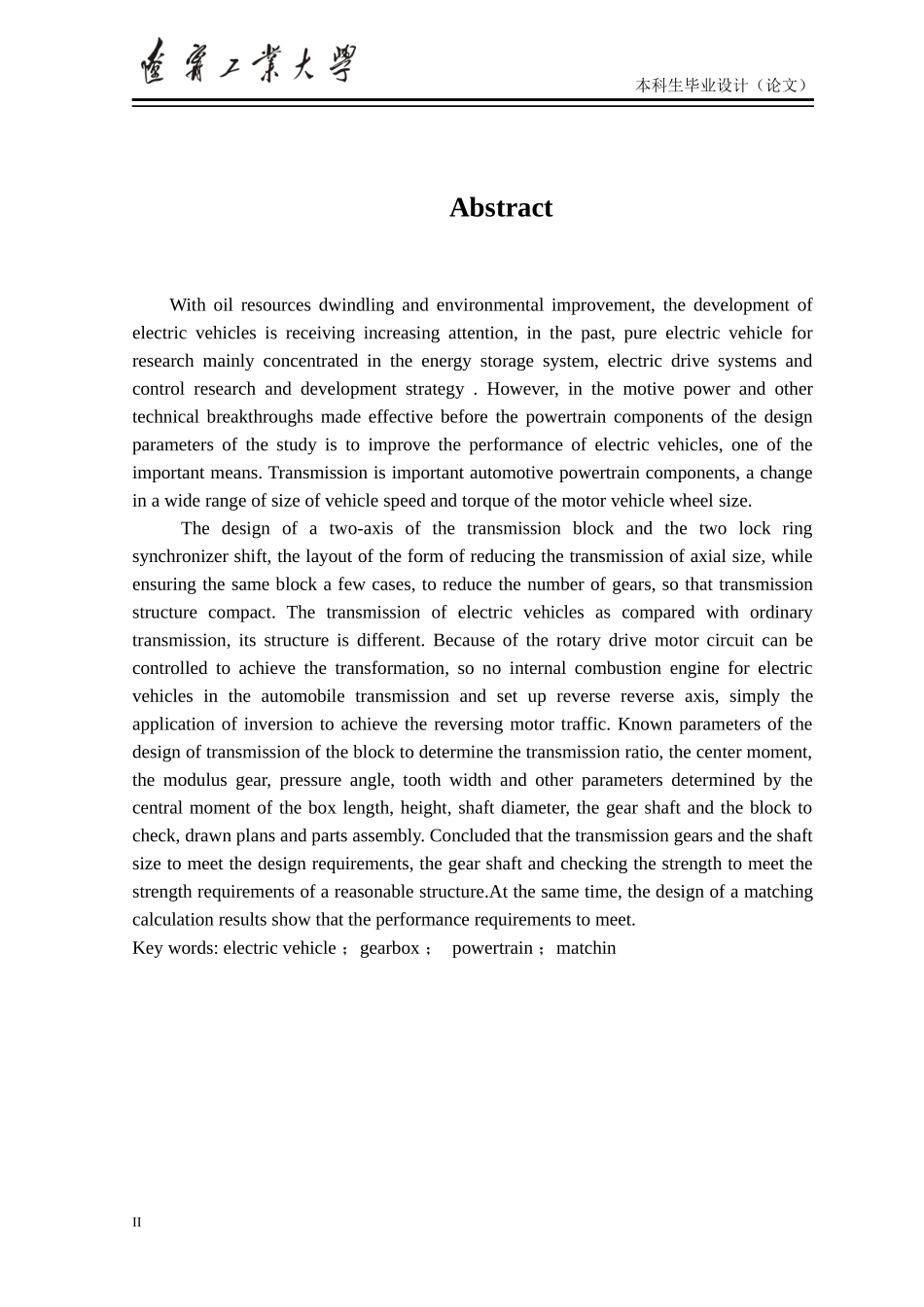

本科生毕业设计（论文）摘要随着石油资源的日益减少和环境保护要求的提高，电动汽车的发展越来越受到人们的重视，以往对于纯电动汽车的研究主要集中在能量存储系统，电驱动系统和控制策略的研究开发方面。然而，在动力电池和其他技术取得有效突破之前，对动力传动系统部件的设计参数进行研究是提高电动汽车性能的重要手段之一。变速器是汽车重要的传动系组成，在较大范围内改变汽车行驶速度的大小和汽车驱动轮上扭矩的大小。本设计的变速箱采用两轴式两挡和锁环式同步器换挡，这种布置形式缩短了变速器轴向尺寸，在保证挡数不变的情况下，减少齿轮数目，从而使变速器结构更加紧凑。电动汽车的变速器与普通变速器相比，其结构有所不同。因为驱动电机的旋向可以通过电路控制实现变换，所以电动汽车无需内燃机汽车变速器中的倒档而设置倒档轴，只需应用电机反转来实现倒车行驶。设计中利用已知参数确定变速器各挡传动比、中心矩，齿轮的模数、压力角、齿宽等参数，由中心矩确定箱体的长度、高度、轴径，对轴和各挡齿轮进行校核，绘制出装配图及零件图。结论表明，变速器齿轮及各轴尺寸达到设计要求，齿轮及各轴强度的校核满足强度要求，结构合理。同时本设计对电动汽车的动力传动系统进行了匹配设计计算，计算结果表明达到性能要求。关键词：电动汽车；传动系；变速箱；匹配I本科生毕业设计（论文）AbstractWithoilresourcesdwindlingandenvironmentalimprovement,thedevelopmentofelectricvehiclesisreceivingincreasingattention,inthepast,pureelectricvehicleforresearchmainlyconcentratedintheenergystoragesystem,electricdrivesystemsandcontrolresearchanddevelopmentstrategy.However,inthemotivepowerandothertechnicalbreakthroughsmadeeffectivebeforethepowertraincomponentsofthedesignparametersofthestudyistoimprovetheperformanceofelectricvehicles,oneoftheimportantmeans.Transmissionisimportantautomotivepowertraincomponents,achangeinawiderangeofsizeofvehiclespeedandtorqueofthemotorvehiclewheelsize.Thedesignofatwo-axisofthetransmissionblockandthetwolockringsynchronizershift,thelayoutoftheformofreducingthetransmissionofaxialsize,whileensuringthesameblockafewcases,toreducethenumberofgears,sothattransmissionstructurecompact.Thetransmissionofelectricvehiclesascomparedwithordinarytransmission,itsstructureisdifferent.Becauseoftherotarydrivemotorcircuitcanbecontrolledtoachievethetransformation,sonointernalcombustionengineforelectricvehiclesintheautomobiletransmissionandsetupreversereverseaxis,simplytheapplicationofinversiontoachievethereversingmotortraffic.Knownparametersofthedesignoftransmissionoftheblocktodeterminethetransmissionratio,thecentermoment,themodulusgear,pressureangle,toothwidthandotherparametersdeterminedbythecentralmomentoftheboxlength,height,shaftdiameter,thegearshaftandtheblocktocheck,drawnplansandpartsassembly.Concludedthatthetransmissiongearsandtheshaftsizetomeetthedesignrequirements,thegearshaftandcheckingthestrengthtomeetthestrengthrequirementsofareasonablestructure.Atthesametime,thedesignofamatchingcalculationresultsshowthattheperformancerequirementstomeet.Keywords:electricvehicle；gearbox；powertrain；matchinII本科生毕业设计（论文）目录第1章绪论.........................................................11.1电动汽车的简介................................................11.2电动汽车传动装置的特点........................................11.3电动汽车变速器的功用..........................................1第2章电动汽车动力传动系统匹配计算.................................12.1计算最高车速..................................................12.2车辆加速时间的计算....................................
