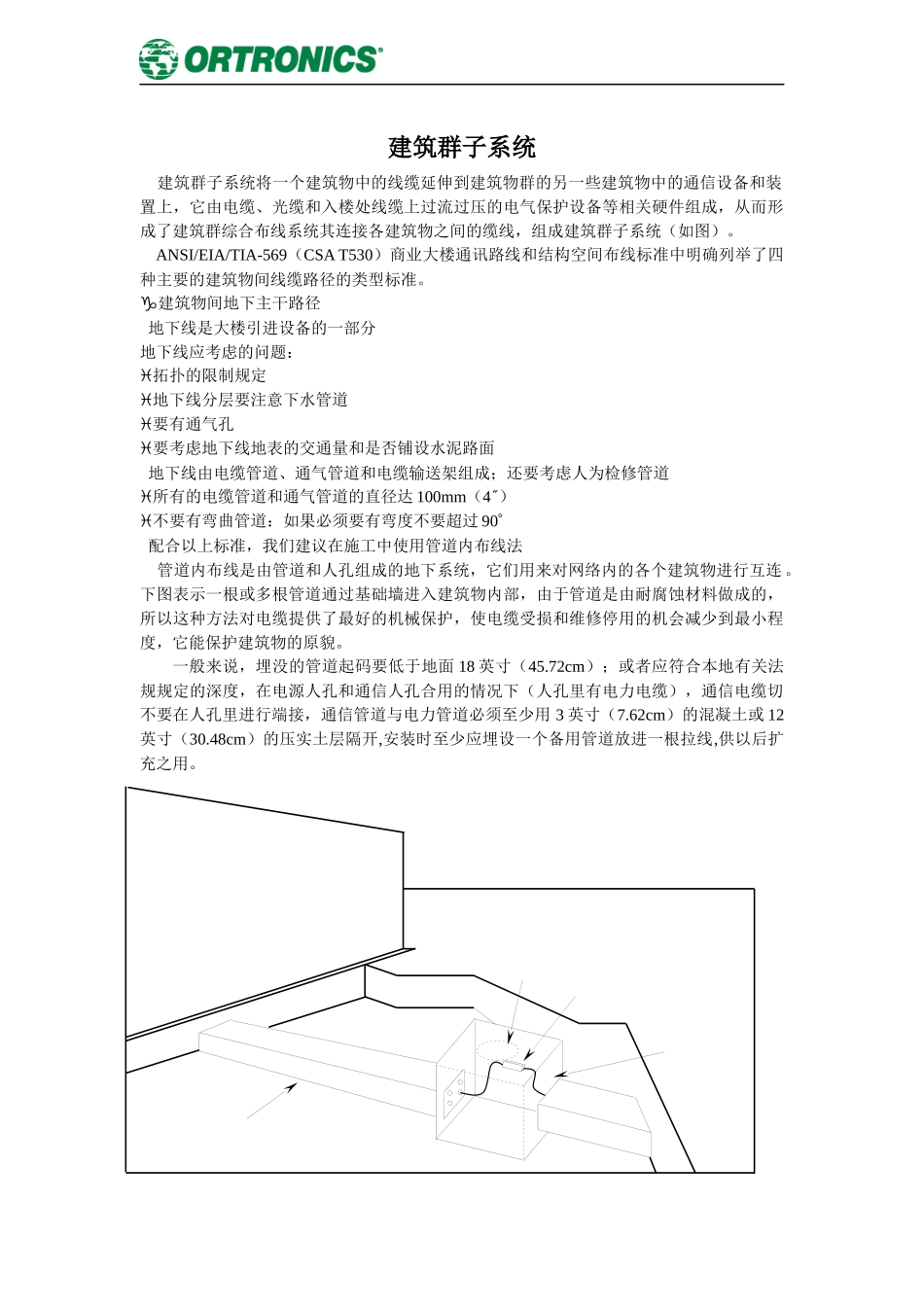

建筑群子系统建筑群子系统将一个建筑物中的线缆延伸到建筑物群的另一些建筑物中的通信设备和装置上,它由电缆、光缆和入楼处线缆上过流过压的电气保护设备等相关硬件组成,从而形成了建筑群综合布线系统其连接各建筑物之间的缆线,组成建筑群子系统(如图)。ANSI/EIA/TIA-569(CSAT530)商业大楼通讯路线和结构空间布线标准中明确列举了四种主要的建筑物间线缆路径的类型标准。建筑物间地下主干路径地下线是大楼引进设备的一部分地下线应考虑的问题:拓扑的限制规定地下线分层要注意下水管道要有通气孔要考虑地下线地表的交通量和是否铺设水泥路面地下线由电缆管道、通气管道和电缆输送架组成;还要考虑人为检修管道所有的电缆管道和通气管道的直径达100mm(4)不要有弯曲管道:如果必须要有弯度不要超过90配合以上标准,我们建议在施工中使用管道内布线法管道内布线是由管道和人孔组成的地下系统,它们用来对网络内的各个建筑物进行互连。下图表示一根或多根管道通过基础墙进入建筑物内部,由于管道是由耐腐蚀材料做成的,所以这种方法对电缆提供了最好的机械保护,使电缆受损和维修停用的机会减少到最小程度,它能保护建筑物的原貌。一般来说,埋没的管道起码要低于地面18英寸(45.72cm);或者应符合本地有关法规规定的深度,在电源人孔和通信人孔合用的情况下(人孔里有电力电缆),通信电缆切不要在人孔里进行端接,通信管道与电力管道必须至少用3英寸(7.62cm)的混凝土或12英寸(30.48cm)的压实土层隔开,安装时至少应埋设一个备用管道放进一根拉线,供以后扩充之用。建筑物间直埋主干路径直埋线是大楼引进设备的一部分直埋线是完全埋藏在土里面的通讯电缆埋没通讯电缆要挖沟钻土或打眼(铺管)不需要犁地当选择路径时,一定要考虑地面风景、围墙、树木、铺路区域及其它可能的服务设备。对此我们建议在施工中采用直埋布线法下图示出直埋布线电缆,除了穿过基础墙的那部分电缆以外,电缆的其余部分没有给予保护,基础墙的电缆孔应往外尽量延伸。达到没有动土的地方,以免以后有人在墙边挖土时损坏电缆,直埋布线法可保持建筑物的外貌,但是,在以后还要挖土的地方,还是以不使用这种方法为上策。直埋电缆通常应埋在距地面24英寸(60.96cm)以下的地方,或者应按照当地的有关法规去做。如果在同一土沟里埋入了通信电缆和电力电缆,应设立明显的共用标志。建筑物间空架线主干路径空架线是大楼引进设备的一部分空架线路由电杆、裸线架和支撑设备组成、空架线要考虑问题:建筑物四周环境合适的线缆线距和线杆距线的跨度、建筑物附着物,承受暴风雪的能力和线的物理保护电缆数量和未来发展潜力根据以上类型标准,在施工中相应采用架空布线法采用此法时,由电缆杆支撑的电缆在建筑物之间悬空,这时可使用自支撑电缆或把电缆系在钢丝绳上。如果原先就有电线杆,这种方法的成本不高。但是这影响了美观、保密性、安全性和灵活性,因而是最不理想的建筑群布线方法,架空电缆通常穿入建筑物外墙上的凵型钢保护套,然后向下延伸,从电缆孔进入建筑物内部建筑物到最近处的电线杆通常相距不足100英尺(30米)通信电缆与电力电缆之间的间距应服从当地的有关法规。建筑物间通道主干路径通道为导线、府垫架、金属线导管或裸线架提供路径通道路径要靠近其他通讯设备,在此建议采用巷道布线法在建筑群环境中,建筑物之间通常有地下巷道,其中的热水管用来把集中供暖站的热气传送到各个建筑物,利用这些巷道来敷设电缆,不仅造价低,而且可利用原有的安全设施,为了防止热气或热水泄漏而损坏电缆,电缆的安装位置应与水管保持足够的距离。此外,电缆还应安置在巷道内尽可能高的地方,以免因被水淹没而损坏。当地的法规对此有很明确的具体要求。如图建筑群布线方法比较方法优点缺点管道内提供最佳的机械保护任何时候都可敷设电缆电缆的敷设、扩充和加固都很容易保持建筑物的外貌挖沟、开管道和人孔的成本很高直埋提供某种程度的机械保护保持建筑物的外貌挖沟成本高难以安排电缆的敷设位置难以更换和加固架空如果本来就有电线杆,则...
