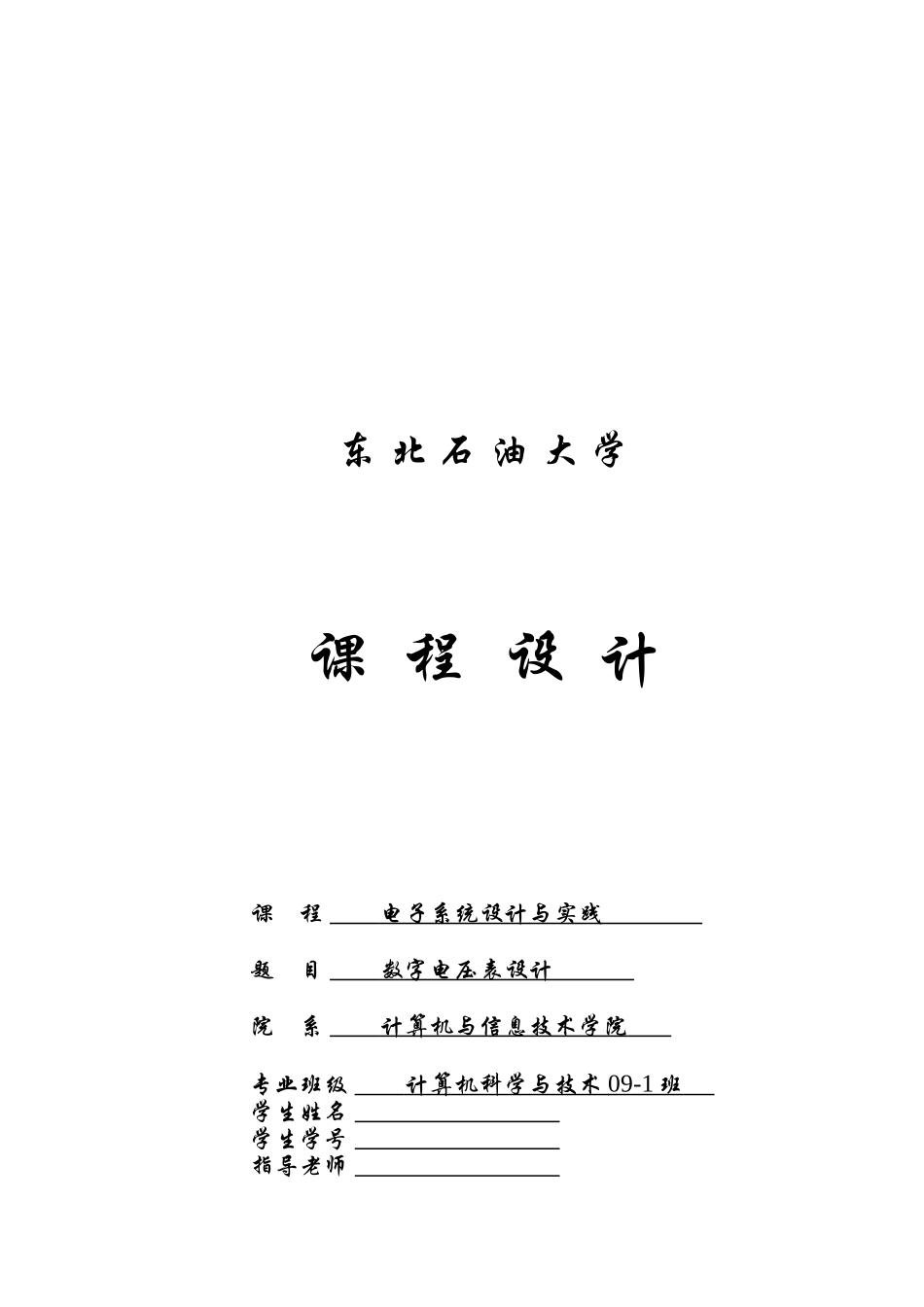

东 北 石 油 大 学课 程 设 计 课 程 电子系统设计与实践 题 目 数字电压表设计 院 系 计算机与信息技术学院 专业班级 计算机科学与技术 09-1 班 学生姓名 学生学号 指导老师 2009 年 7 月 10 日东北石油大学课程设计任务书课程 电子系统设计与实践计题目 数字电压表设计专业 计算机科学与技术 姓名 学号 主要内容、基本要求等一、主要内容：利用 EL 教学实验箱、微机和 QuartusⅡ 软件系统，使用 VHDL 语言输入方法设计数字钟
可以利用层次设计方法和 VHDL 语言，完成硬件设计设计和仿真
最后在 EL 教学实验箱中实现

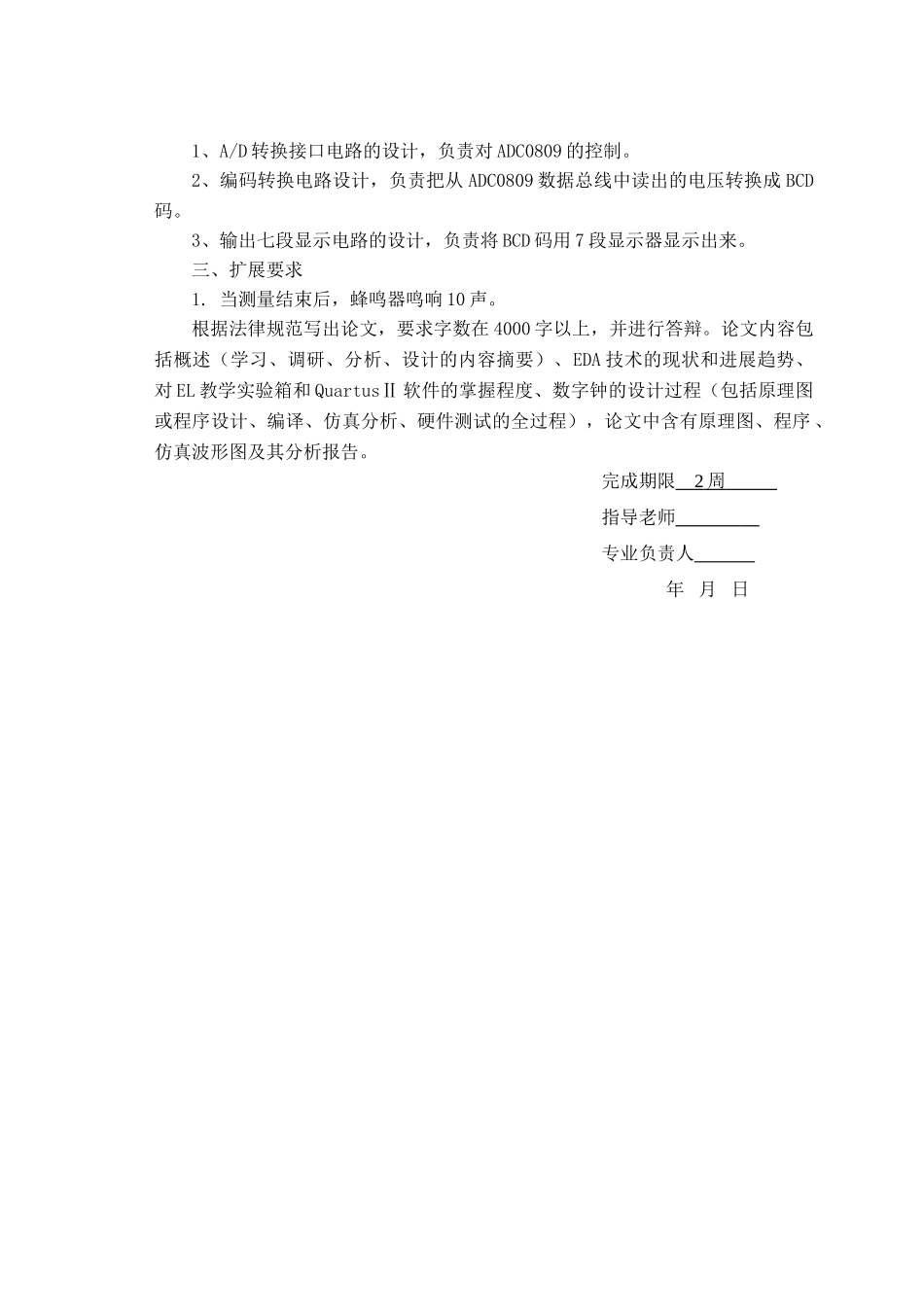

二、基本要求：1、A/D 转换接口电路的设计，负责对 ADC0809 的控制
2、编码转换电路设计，负责把从 ADC0809 数据总线中读出的电压转换成 BCD码
3、输出七段显示电路的设计，负责将 BCD 码用 7 段显示器显示出来
三、扩展要求1
当测量结束后，蜂鸣器鸣响 10 声
根据法律规范写出论文，要求字数在 4000 字以上，并进行答辩
论文内容包括概述（学习、调研、分析、设计的内容摘要）、EDA 技术的现状和进展趋势、对 EL 教学实验箱和 QuartusⅡ 软件的掌握程度、数字钟的设计过程（包括原理图或程序设计、编译、仿真分析、硬件测试的全过程），论文中含有原理图、程序 、仿真波形图及其分析报告
完成期限 2 周 指导老师 专业负责人 年 月 日东北石油大学课程设计成绩评价表课程名称电子系统设计与实践题目名称数字电压表设计学生姓名学号指导老师姓名李军职称副教授序号评价项目指 标（优秀）满分评分1选题难度选题难度较高，或者对原题目进行了相当程度的改进
102工作量、工作态度和出勤率工作量饱满，工作努力，遵守纪律，出勤率高，工作作风严谨，善于与他人合作
103课程设计质量按期圆满的完成了规定的任务，方案设计合
