教你全面认识你的电脑接口VIP免费

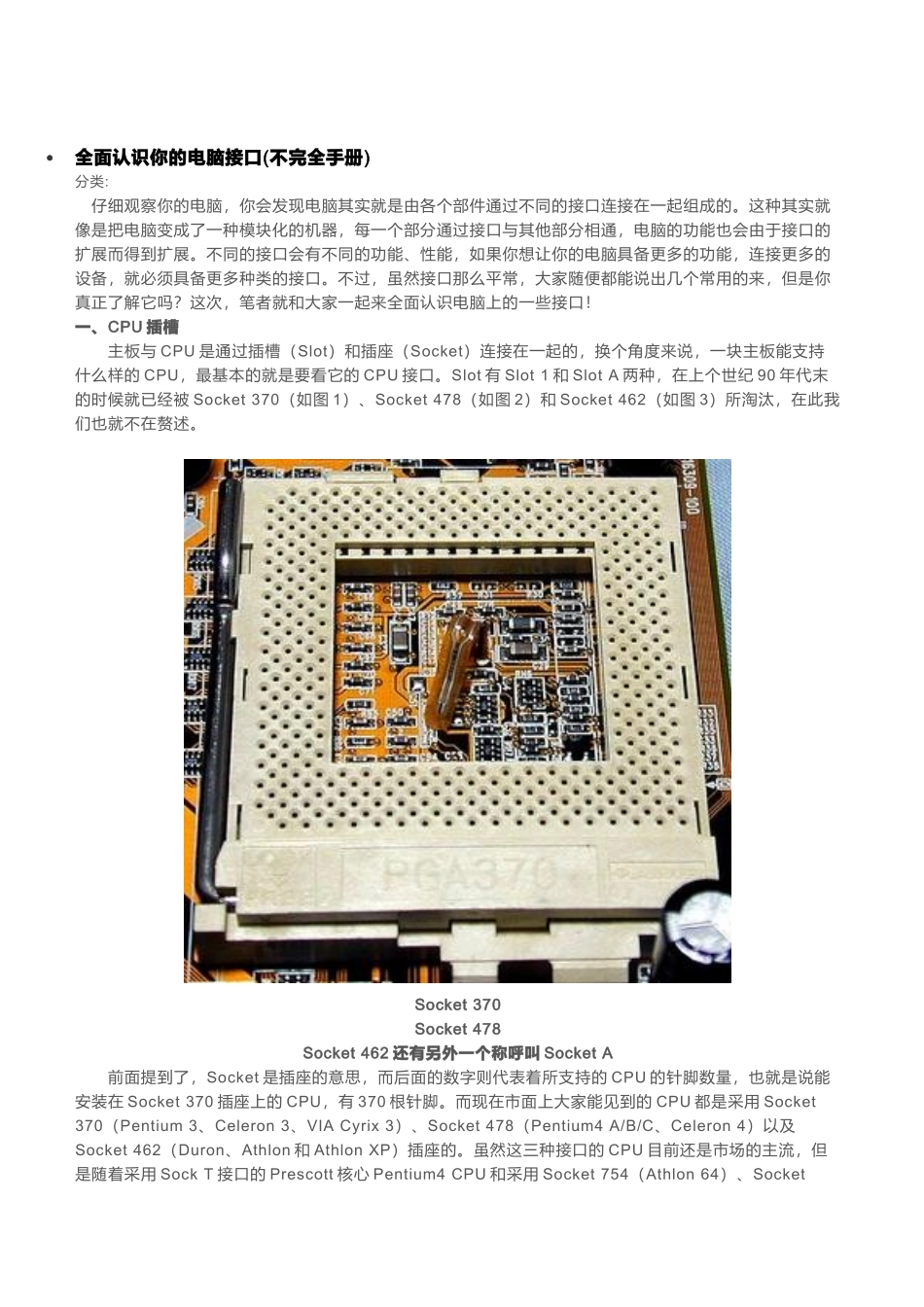

教你全面认识你的电脑接口_第1页
1/6

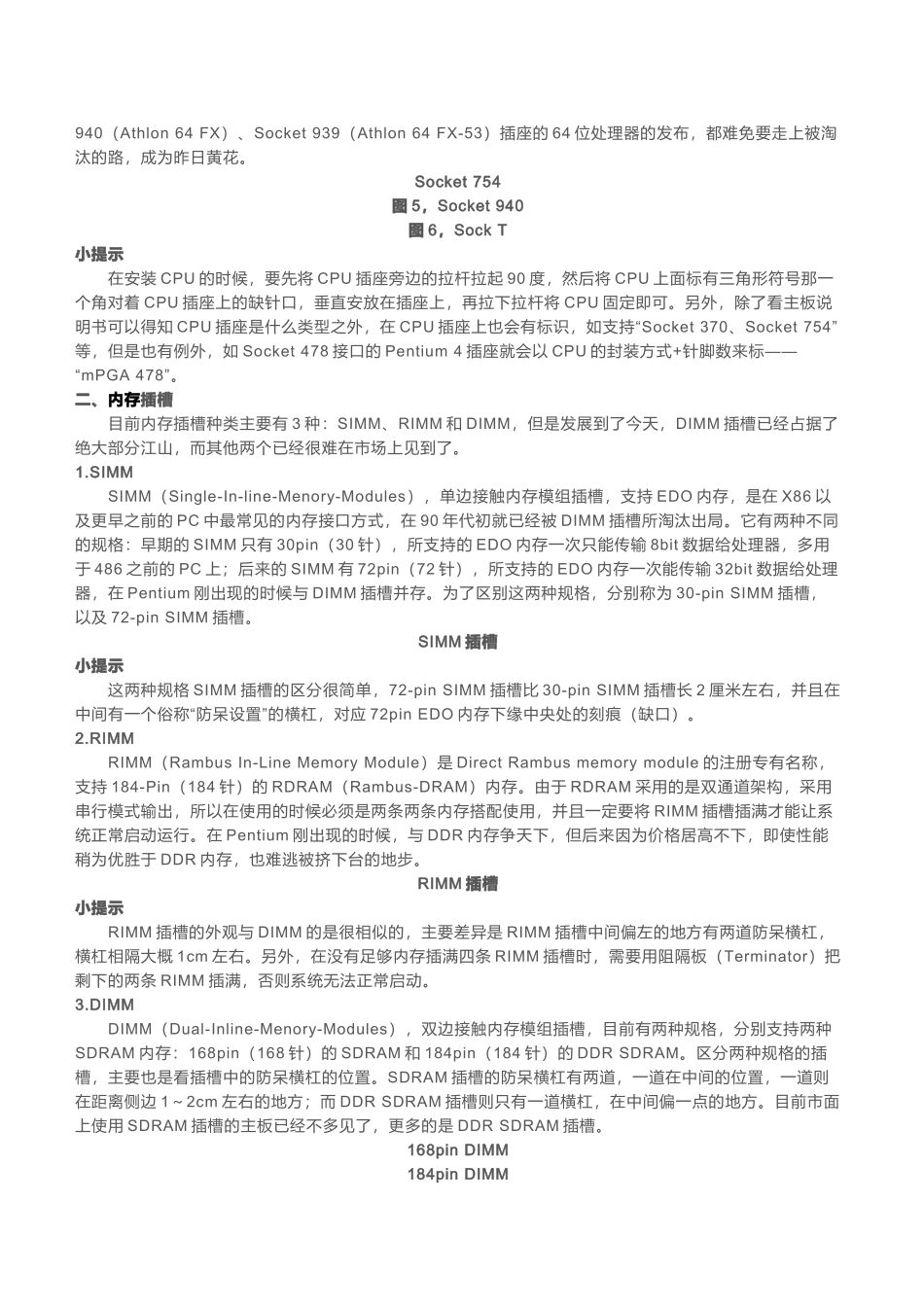

教你全面认识你的电脑接口_第2页
2/6

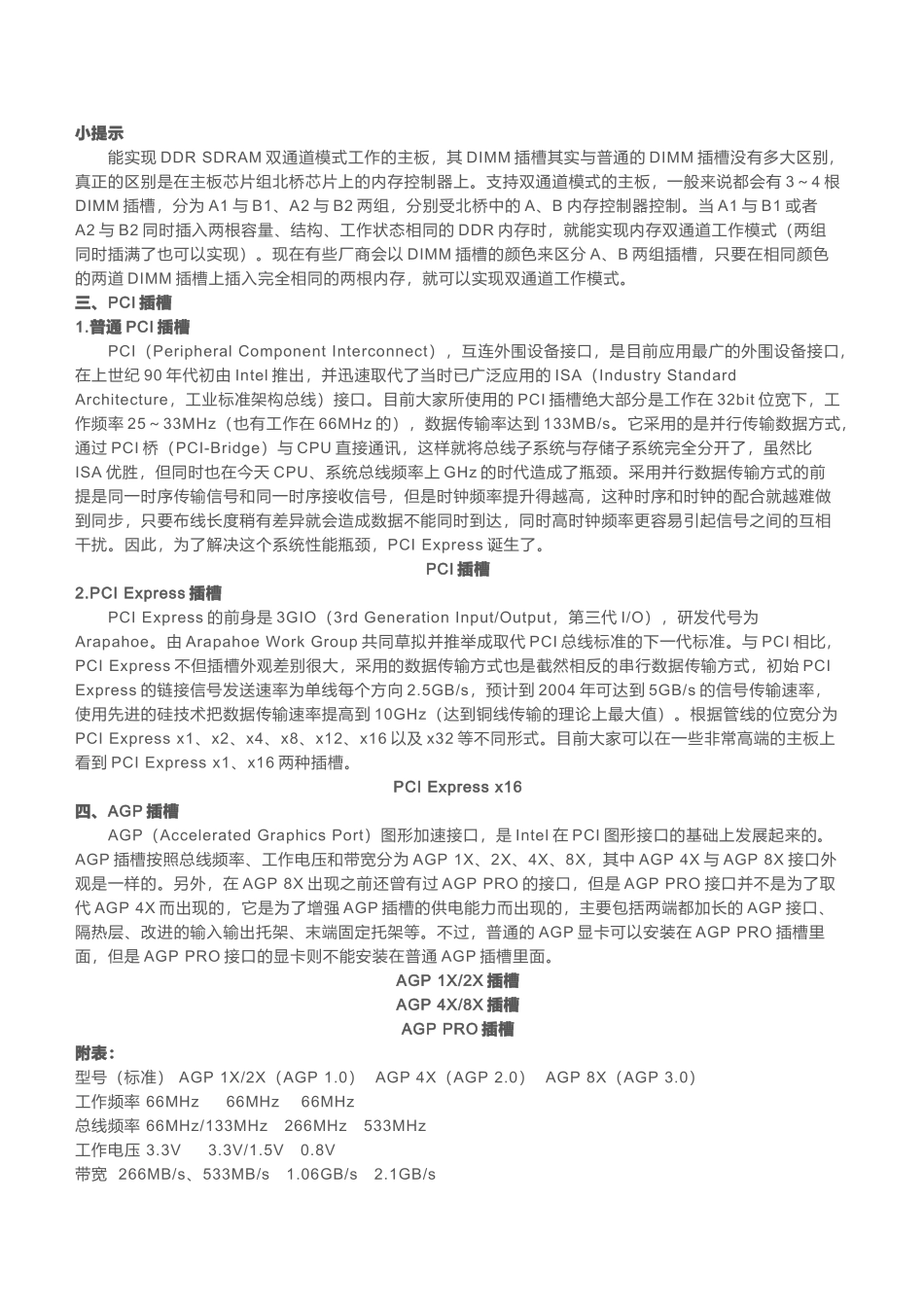

教你全面认识你的电脑接口_第3页
3/6
全面认识你的电脑接口(不完全手册)分类:仔细观察你的电脑,你会发现电脑其实就是由各个部件通过不同的接口连接在一起组成的。这种其实就像是把电脑变成了一种模块化的机器,每一个部分通过接口与其他部分相通,电脑的功能也会由于接口的扩展而得到扩展。不同的接口会有不同的功能、性能,如果你想让你的电脑具备更多的功能,连接更多的设备,就必须具备更多种类的接口。不过,虽然接口那么平常,大家随便都能说出几个常用的来,但是你真正了解它吗?这次,笔者就和大家一起来全面认识电脑上的一些接口!一、CPU插槽主板与CPU是通过插槽(Slot)和插座(Socket)连接在一起的,换个角度来说,一块主板能支持什么样的CPU,最基本的就是要看它的CPU接口。Slot有Slot1和SlotA两种,在上个世纪90年代末的时候就已经被Socket370(如图1)、Socket478(如图2)和Socket462(如图3)所淘汰,在此我们也就不在赘述。Socket370Socket478Socket462还有另外一个称呼叫SocketA前面提到了,Socket是插座的意思,而后面的数字则代表着所支持的CPU的针脚数量,也就是说能安装在Socket370插座上的CPU,有370根针脚。而现在市面上大家能见到的CPU都是采用Socket370(Pentium3、Celeron3、VIACyrix3)、Socket478(Pentium4A/B/C、Celeron4)以及Socket462(Duron、Athlon和AthlonXP)插座的。虽然这三种接口的CPU目前还是市场的主流,但是随着采用SockT接口的Prescott核心Pentium4CPU和采用Socket754(Athlon64)、Socket940(Athlon64FX)、Socket939(Athlon64FX-53)插座的64位处理器的发布,都难免要走上被淘汰的路,成为昨日黄花。Socket754图5,Socket940图6,SockT小提示在安装CPU的时候,要先将CPU插座旁边的拉杆拉起90度,然后将CPU上面标有三角形符号那一个角对着CPU插座上的缺针口,垂直安放在插座上,再拉下拉杆将CPU固定即可。另外,除了看主板说明书可以得知CPU插座是什么类型之外,在CPU“插座上也会有标识,如支持Socket370、Socket754”等,但是也有例外,如Socket478接口的Pentium4插座就会以CPU的封装方式+——针脚数来标“mPGA478”。二、内存插槽目前内存插槽种类主要有3种:SIMM、RIMM和DIMM,但是发展到了今天,DIMM插槽已经占据了绝大部分江山,而其他两个已经很难在市场上见到了。1.SIMMSIMM(Single-In-line-Menory-Modules),单边接触内存模组插槽,支持EDO内存,是在X86以及更早之前的PC中最常见的内存接口方式,在90年代初就已经被DIMM插槽所淘汰出局。它有两种不同的规格:早期的SIMM只有30pin(30针),所支持的EDO内存一次只能传输8bit数据给处理器,多用于486之前的PC上;后来的SIMM有72pin(72针),所支持的EDO内存一次能传输32bit数据给处理器,在Pentium刚出现的时候与DIMM插槽并存。为了区别这两种规格,分别称为30-pinSIMM插槽,以及72-pinSIMM插槽。SIMM插槽小提示这两种规格SIMM插槽的区分很简单,72-pinSIMM插槽比30-pinSIMM插槽长2厘米左右,并且在“”中间有一个俗称防呆设置的横杠,对应72pinEDO内存下缘中央处的刻痕(缺口)。2.RIMMRIMM(RambusIn-LineMemoryModule)是DirectRambusmemorymodule的注册专有名称,支持184-Pin(184针)的RDRAM(Rambus-DRAM)内存。由于RDRAM采用的是双通道架构,采用串行模式输出,所以在使用的时候必须是两条两条内存搭配使用,并且一定要将RIMM插槽插满才能让系统正常启动运行。在Pentium刚出现的时候,与DDR内存争天下,但后来因为价格居高不下,即使性能稍为优胜于DDR内存,也难逃被挤下台的地步。RIMM插槽小提示RIMM插槽的外观与DIMM的是很相似的,主要差异是RIMM插槽中间偏左的地方有两道防呆横杠,横杠相隔大概1cm左右。另外,在没有足够内存插满四条RIMM插槽时,需要用阻隔板(Terminator)把剩下的两条RIMM插满,否则系统无法正常启动。3.DIMMDIMM(Dual-Inline-Menory-Modules),双边接触内存模组插槽,目前有两种规格,分别支持两种SDRAM内存:168pin(168针)的SDRAM和184pin(184针)的DDRSDRAM。区分两种规格的插槽,主要也是看插槽中的防呆横杠的位置。SDRAM插槽的防呆横杠有两道,一道在中间的位...
