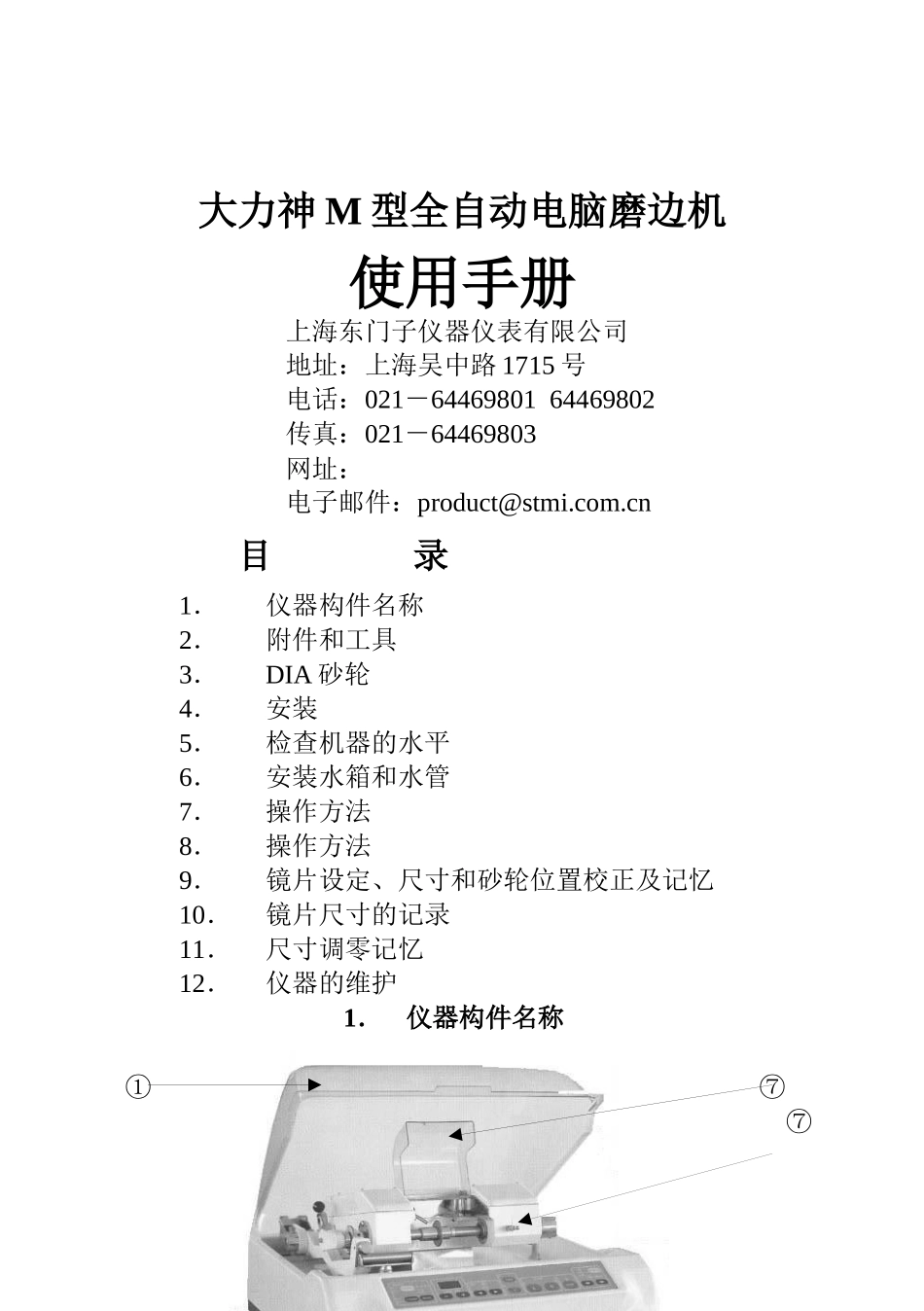

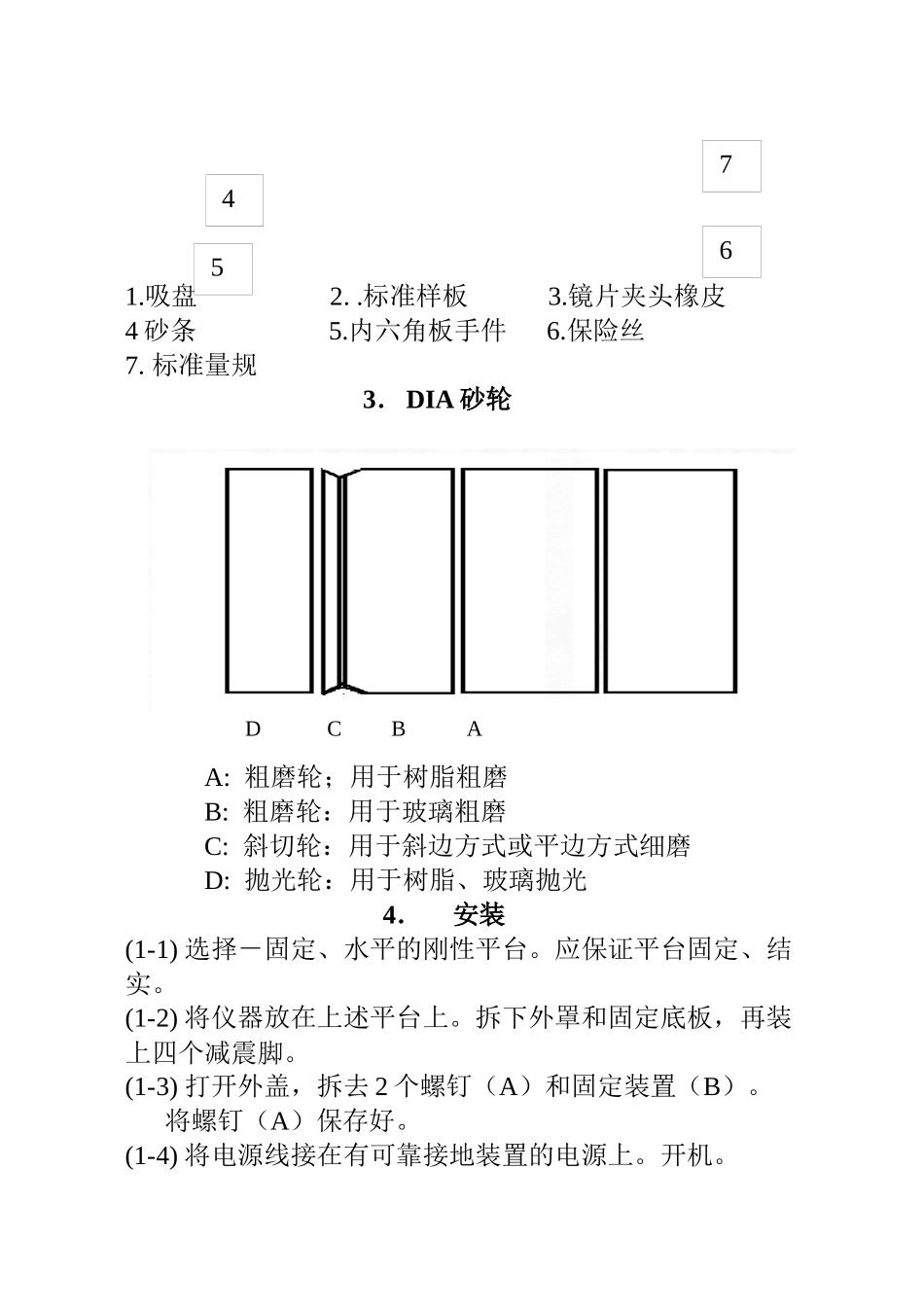

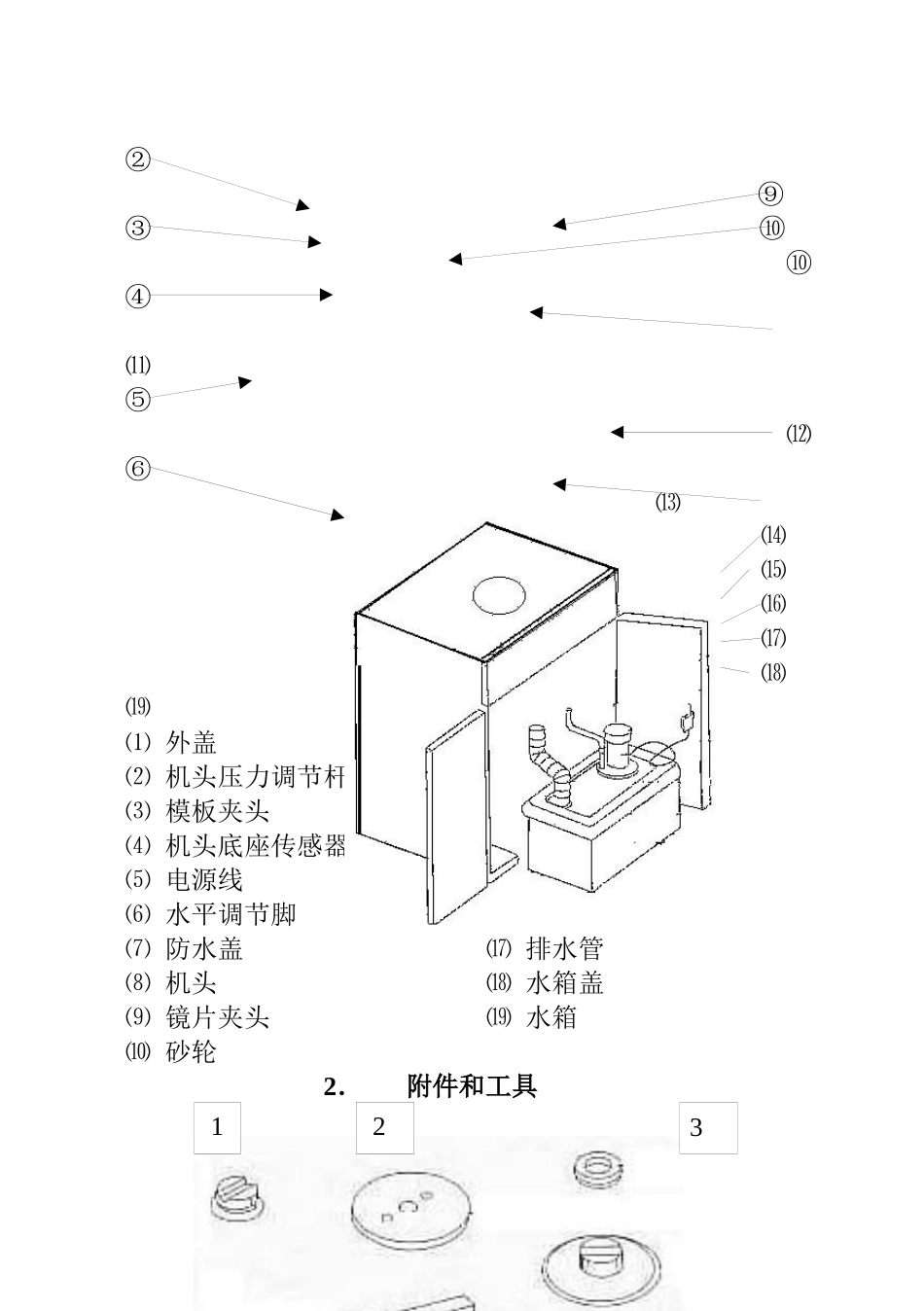

大力神M型全自动电脑磨边机使用手册上海东门子仪器仪表有限公司地址：上海吴中路1715号电话：021－6446980164469802传真：021－64469803网址：电子邮件：product@stmi.com.cn目录1．仪器构件名称2．附件和工具3．DIA砂轮4．安装5．检查机器的水平6．安装水箱和水管7．操作方法8．操作方法9．镜片设定、尺寸和砂轮位置校正及记忆10．镜片尺寸的记录11．尺寸调零记忆12．仪器的维护1．仪器构件名称①⑦⑦⑧②⑨③⑩⑩④⑾⑤⑿⑥⒀⒁⒂⒃⒄⒅⒆⑴外盖⑵机头压力调节杆⑶模板夹头⑷机头底座传感器⑸电源线⑹水平调节脚⑺防水盖⑻机头⑼镜片夹头⑽砂轮⑾控制面板⑿电源开关⒀水流量开关⒁进水管⒂水泵⒃水泵电线⒄排水管⒅水箱盖⒆水箱2．附件和工具1231.吸盘2..标准样板3.镜片夹头橡皮4砂条5.内六角板手件6.保险丝7.标准量规3．DIA砂轮A:粗磨轮；用于树脂粗磨B:粗磨轮：用于玻璃粗磨C:斜切轮：用于斜边方式或平边方式细磨D:抛光轮：用于树脂、玻璃抛光4．安装(1-1)选择－固定、水平的刚性平台。应保证平台固定、结实。(1-2)将仪器放在上述平台上。拆下外罩和固定底板，再装上四个减震脚。(1-3)打开外盖，拆去2个螺钉（A）和固定装置（B）。将螺钉（A）保存好。(1-4)将电源线接在有可靠接地装置的电源上。开机。4567DCBA5．检查仪器的水平⑴将一标准板安装在模板夹A上⑵将机头压力杆B放在第二档⑶用手抬起并移动机头使之可以放置在砂轮上方。⑷如此，如果机头不左右移动，则说明机头水平。⑸如果机头向右移动，则将右水平调节脚调高（顺时针方向旋转。（见图1）（图1）⑹如果机头向左移动，则将左水平调节脚调高（顺时针方向旋转。（见图2）6．安装水箱和水管如图示安装水箱如图所示，连接排水管如图所示，连接好水泵和进水管。7．控制面板CR⑴、GR镜片选择键⑵测试键／按键10秒记忆⑶夹镜轴压力选择键⑷镜框选择键⑸斜切和平边选择键⑹尺寸键（－）⑺尺寸键（＋）⑻重修键⑼左移键⑽右移键⑾开始键⑿仃止键⒀镜片夹紧⒁镜片松开8．操作方法⑴准备工作(8-1-1)·开机,打开供水开关(8-1-2)·按V键检查进水情况⑵安装模板(8-2-1)·将一模板如图1所示安放好(8-2-2)·按图示放置好模板4567891011121314123⑶安装镜片(8-3-1)·将在中心仪上吸定并标有下方标记的镜片正确放入夹盘。⑷夹紧镜片(8-4-1)按PRESS键选择夹头压力·见图(4)·选择夹头压力朝下标记(Ⅰ低压):用于高折射率镜片(超薄镜片)(Ⅱ中压):玻璃,CR镜片(Ⅲ高压):CR镜片(8-4-2)·按夹紧开关夹紧镜片·只需轻轻按开关一次它会自动夹片·轻轻按住松开键,夹头松开镜片(见图5)⑸选择镜片(8-5-1)·按镜片选择键选择镜片材料：玻璃或CR镜片[注]：·开机时可电脑设定。初始状态为CR镜片或玻璃镜片GL。（见图6）。·按此键10秒后,电脑自动将数字显示为零点.建议维护人员测试用。⑹选择斜切(8-6-1)·按MODE键,可以转换斜边和平边两种方式(见图7)[注]·选择“平边”，磨边后自动抛光。·当在平边方式不进行抛光时，在进行完第一和第二次磨边后，按STOP键，机器会返回初始位置。⑺开始(8-7-1)（图８）·按R或L键即可自动进入磨边工作。[注]:·选择“平边”，磨边后自动抛光。·当在平边方式不进行抛光时，在进行完第一和第二次磨边后按STOP键，机器会返回初始状态⑻移动镜片位置(8-8-1)·按和键可以根据需要移动镜片在砂轮上的位置RL·正确使用(8-8-1)中方法移动镜片,可使有效地延长砂轮使用寿命(见图10)⑼改变镜片尺寸(8-9-1)根据需要检查控制面板上显示的面板尺寸·在测试后如果镜片尺寸小了，则按＋键增加尺寸(见图12)·在测试后如果镜片尺寸大，则按－键减小尺寸（图12）[注]·最小设定尺寸:0.05mm·最小尺寸:-6.00mm·最大尺寸:+6.00mm·⑽重修·如果镜片在加工完后尺寸大了,则可以使用此工能①(图14):按-键重新设定尺寸②(图14):按V键,再按L或R键,机器会根据减小的尺寸在第二砂轮上重磨左眼片或右眼片。（图13）9.镜片设定、尺寸和砂轮位置的校正及记忆●在以下情况中使用·当砂轮的任何部分损坏时·当镜片尺寸和数字有较大的差距时·当维修人员维修时[注]：当再进行第九节的校正时，则以前的数据被清除，因此应当准确设定。⑴固定标准模...
