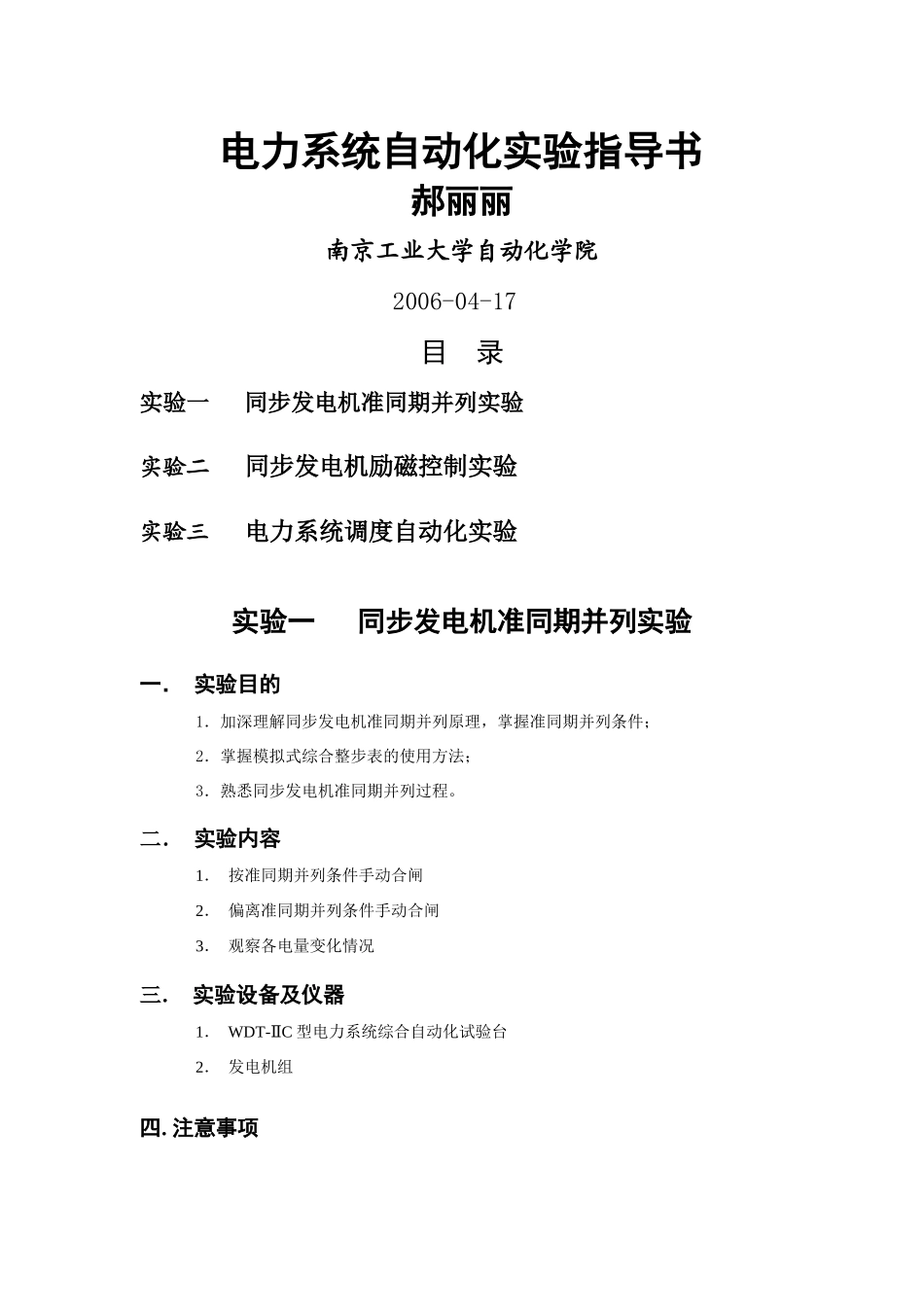

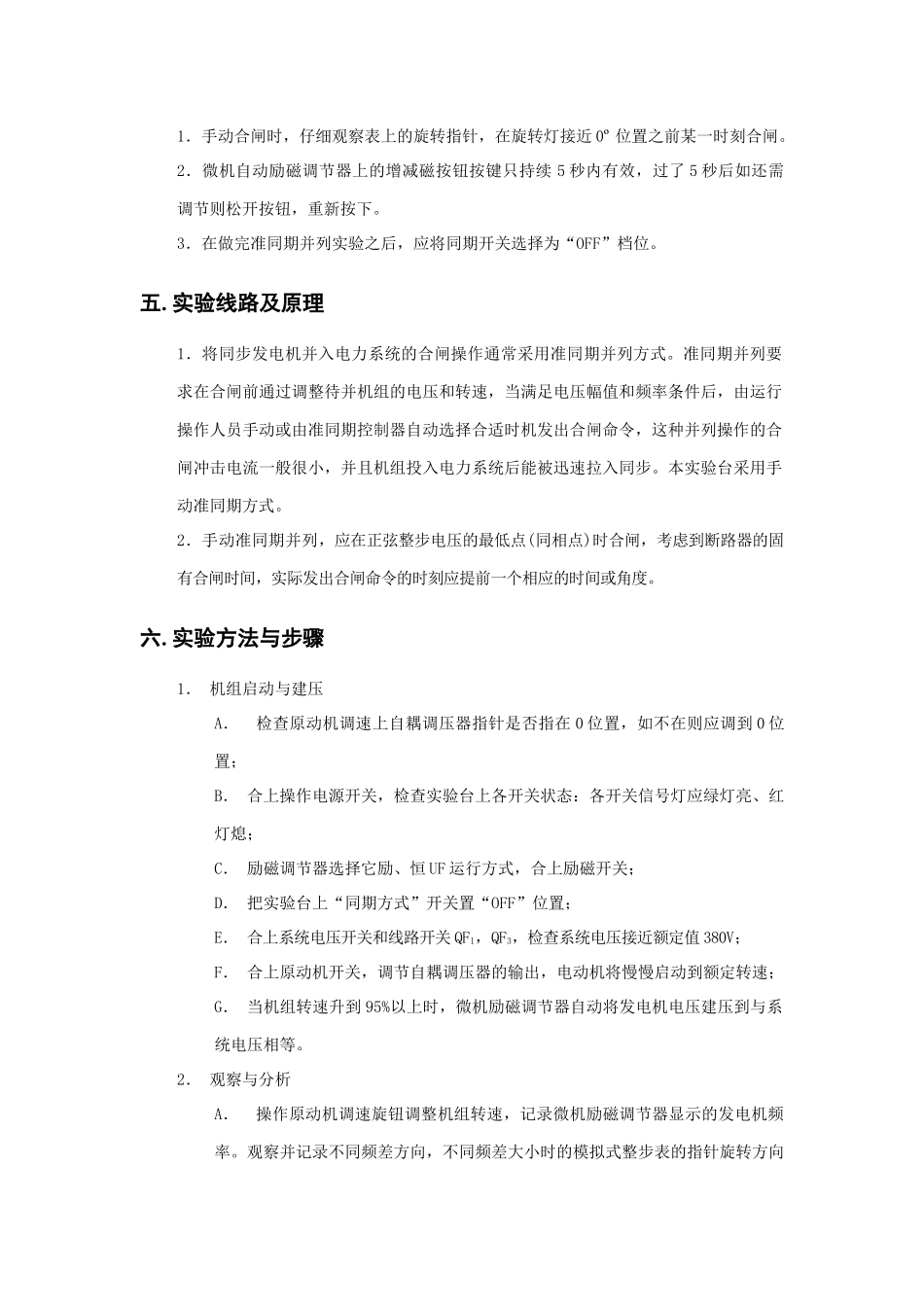

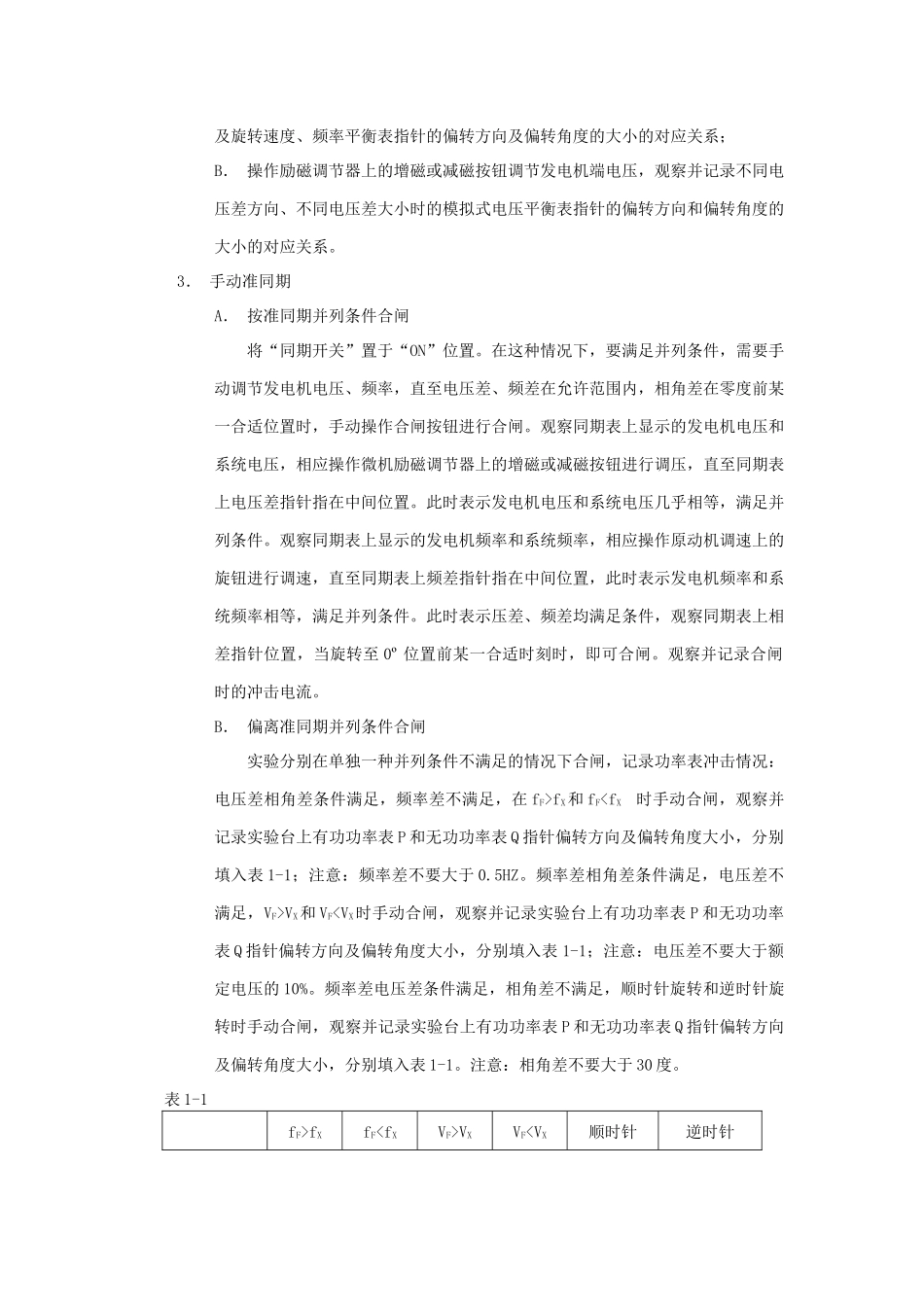

电力系统自动化实验指导书郝丽丽南京工业大学自动化学院2006-04-17目录实验一同步发电机准同期并列实验实验二同步发电机励磁控制实验实验三电力系统调度自动化实验实验一同步发电机准同期并列实验一．实验目的1．加深理解同步发电机准同期并列原理，掌握准同期并列条件；2．掌握模拟式综合整步表的使用方法；3．熟悉同步发电机准同期并列过程。二．实验内容1．按准同期并列条件手动合闸2．偏离准同期并列条件手动合闸3．观察各电量变化情况三．实验设备及仪器1．WDT-CⅡ型电力系统综合自动化试验台2．发电机组四.注意事项1．手动合闸时，仔细观察表上的旋转指针，在旋转灯接近0º位置之前某一时刻合闸。2．微机自动励磁调节器上的增减磁按钮按键只持续5秒内有效，过了5秒后如还需调节则松开按钮，重新按下。3．在做完准同期并列实验之后，应将同期开关选择为“OFF”档位。五.实验线路及原理1．将同步发电机并入电力系统的合闸操作通常采用准同期并列方式。准同期并列要求在合闸前通过调整待并机组的电压和转速，当满足电压幅值和频率条件后，由运行操作人员手动或由准同期控制器自动选择合适时机发出合闸命令，这种并列操作的合闸冲击电流一般很小，并且机组投入电力系统后能被迅速拉入同步。本实验台采用手动准同期方式。2．手动准同期并列，应在正弦整步电压的最低点(同相点)时合闸，考虑到断路器的固有合闸时间，实际发出合闸命令的时刻应提前一个相应的时间或角度。六.实验方法与步骤1．机组启动与建压A．检查原动机调速上自耦调压器指针是否指在0位置，如不在则应调到0位置；B．合上操作电源开关，检查实验台上各开关状态：各开关信号灯应绿灯亮、红灯熄；C．励磁调节器选择它励、恒UF运行方式，合上励磁开关；D．把实验台上“同期方式”开关置“OFF”位置；E．合上系统电压开关和线路开关QF1，QF3，检查系统电压接近额定值380V；F．合上原动机开关，调节自耦调压器的输出，电动机将慢慢启动到额定转速；G．当机组转速升到95%以上时，微机励磁调节器自动将发电机电压建压到与系统电压相等。2．观察与分析A．操作原动机调速旋钮调整机组转速，记录微机励磁调节器显示的发电机频率。观察并记录不同频差方向，不同频差大小时的模拟式整步表的指针旋转方向及旋转速度、频率平衡表指针的偏转方向及偏转角度的大小的对应关系；B．操作励磁调节器上的增磁或减磁按钮调节发电机端电压，观察并记录不同电压差方向、不同电压差大小时的模拟式电压平衡表指针的偏转方向和偏转角度的大小的对应关系。3．手动准同期A．按准同期并列条件合闸将“同期开关”置于“ON”位置。在这种情况下，要满足并列条件，需要手动调节发电机电压、频率，直至电压差、频差在允许范围内，相角差在零度前某一合适位置时，手动操作合闸按钮进行合闸。观察同期表上显示的发电机电压和系统电压，相应操作微机励磁调节器上的增磁或减磁按钮进行调压，直至同期表上电压差指针指在中间位置。此时表示发电机电压和系统电压几乎相等，满足并列条件。观察同期表上显示的发电机频率和系统频率，相应操作原动机调速上的旋钮进行调速，直至同期表上频差指针指在中间位置，此时表示发电机频率和系统频率相等，满足并列条件。此时表示压差、频差均满足条件，观察同期表上相差指针位置，当旋转至0º位置前某一合适时刻时，即可合闸。观察并记录合闸时的冲击电流。B．偏离准同期并列条件合闸实验分别在单独一种并列条件不满足的情况下合闸，记录功率表冲击情况：电压差相角差条件满足，频率差不满足，在fF>fX和fFVX和VF
