涂胶机器人过程控制仪表WEST8010安装与配置VIP专享VIP免费

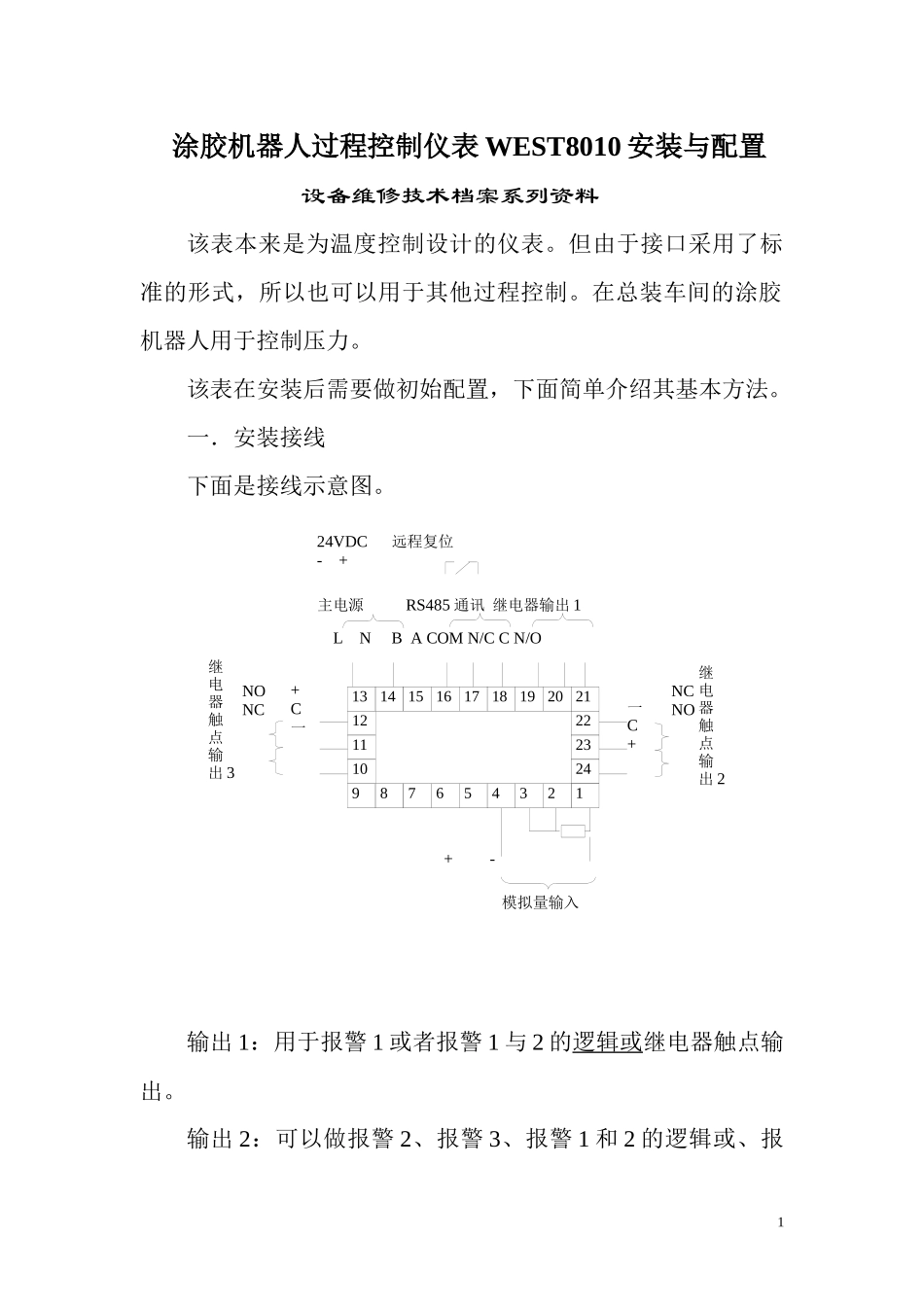

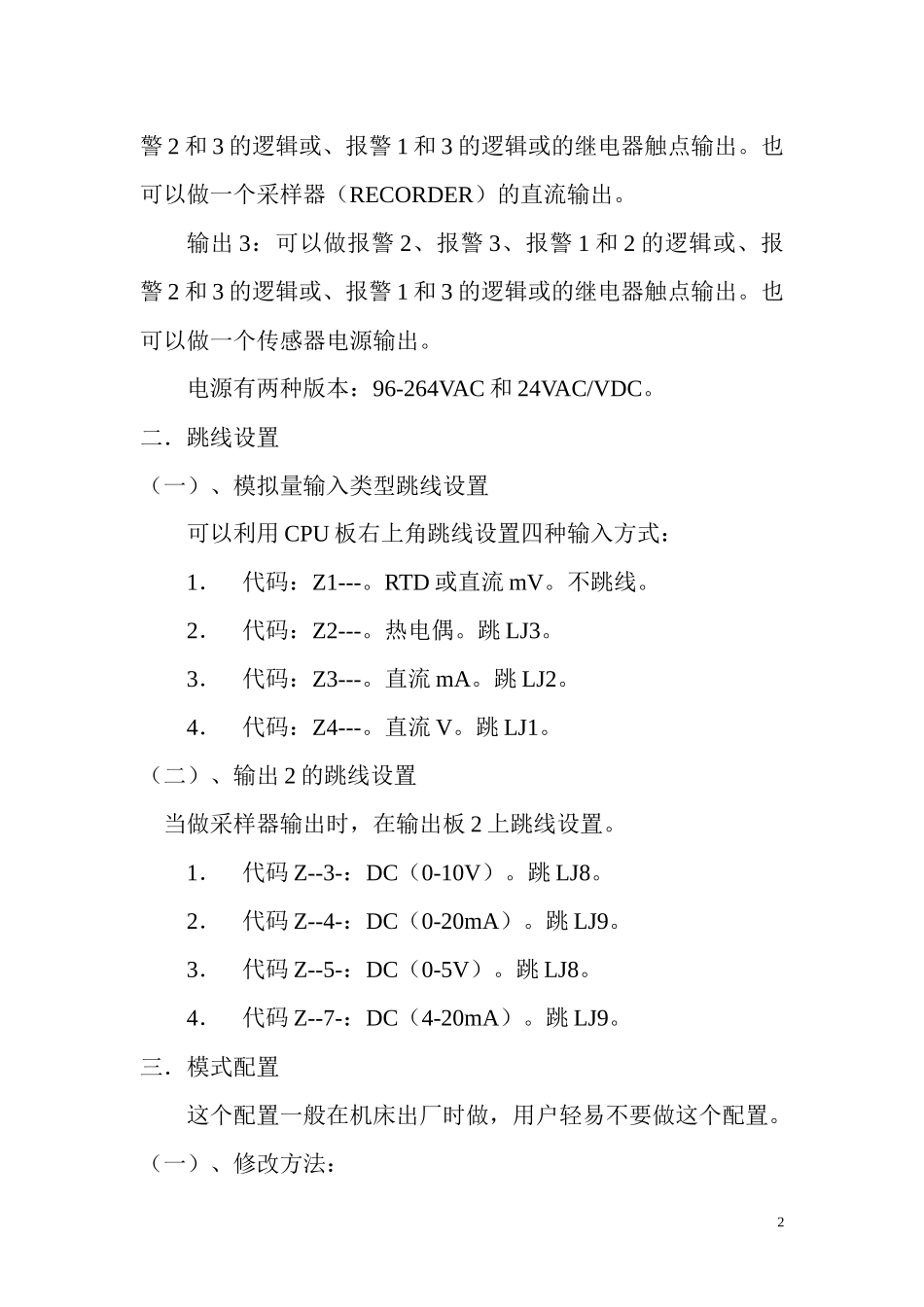

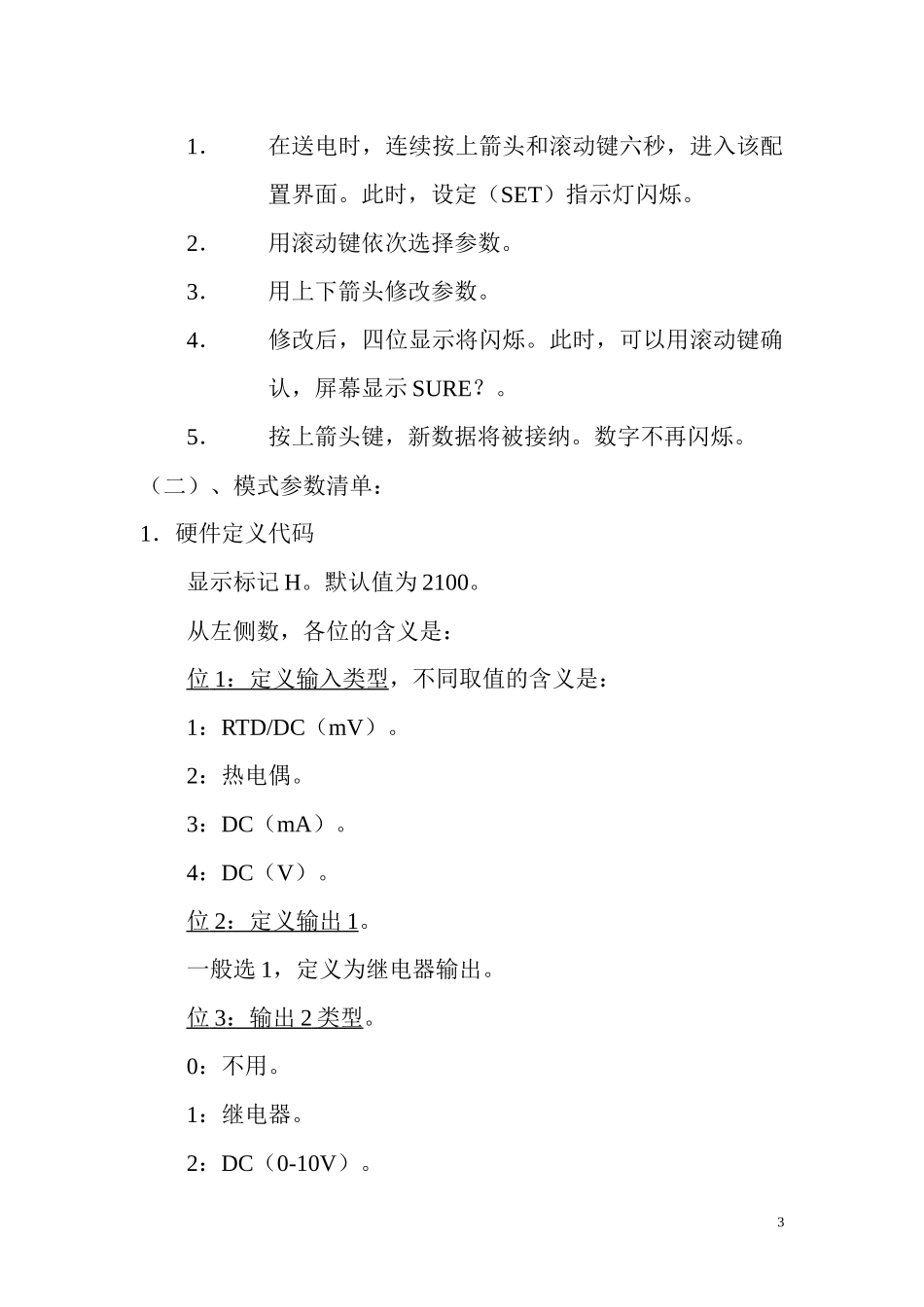

131415161718192021222324129876543121110LNBACOMN/CCN/O主电源RS485通讯继电器输出124VDC远程复位-+一C+NCNO继电器触点输出2NONC继电器触点输出3+C一+-模拟量输入涂胶机器人过程控制仪表WEST8010安装与配置设备维修技术档案系列资料该表本来是为温度控制设计的仪表。但由于接口采用了标准的形式，所以也可以用于其他过程控制。在总装车间的涂胶机器人用于控制压力。该表在安装后需要做初始配置，下面简单介绍其基本方法。一．安装接线下面是接线示意图。输出1：用于报警1或者报警1与2的逻辑或继电器触点输出。输出2：可以做报警2、报警3、报警1和2的逻辑或、报1警2和3的逻辑或、报警1和3的逻辑或的继电器触点输出。也可以做一个采样器（RECORDER）的直流输出。输出3：可以做报警2、报警3、报警1和2的逻辑或、报警2和3的逻辑或、报警1和3的逻辑或的继电器触点输出。也可以做一个传感器电源输出。电源有两种版本：96-264VAC和24VAC/VDC。二．跳线设置（一）、模拟量输入类型跳线设置可以利用CPU板右上角跳线设置四种输入方式：1．代码：Z1---。RTD或直流mV。不跳线。2．代码：Z2---。热电偶。跳LJ3。3．代码：Z3---。直流mA。跳LJ2。4．代码：Z4---。直流V。跳LJ1。（二）、输出2的跳线设置当做采样器输出时，在输出板2上跳线设置。1．代码Z--3-：DC（0-10V）。跳LJ8。2．代码Z--4-：DC（0-20mA）。跳LJ9。3．代码Z--5-：DC（0-5V）。跳LJ8。4．代码Z--7-：DC（4-20mA）。跳LJ9。三．模式配置这个配置一般在机床出厂时做，用户轻易不要做这个配置。（一）、修改方法：21．在送电时，连续按上箭头和滚动键六秒，进入该配置界面。此时，设定（SET）指示灯闪烁。2．用滚动键依次选择参数。3．用上下箭头修改参数。4．修改后，四位显示将闪烁。此时，可以用滚动键确认，屏幕显示SURE？。5．按上箭头键，新数据将被接纳。数字不再闪烁。（二）、模式参数清单：1．硬件定义代码显示标记H。默认值为2100。从左侧数，各位的含义是：位1：定义输入类型，不同取值的含义是：1：RTD/DC（mV）。2：热电偶。3：DC（mA）。4：DC（V）。位2：定义输出1。一般选1，定义为继电器输出。位3：输出2类型。0：不用。1：继电器。2：DC（0-10V）。33：DC（0-20mA）。4：DC（0-5V）。5：DC（4-20mA）。位4：输出3类型。0：不用。1：继电器。2：传感器电源。2．硬件可选件显示标记：O。默认：NONE（无）。可以选择：NONE：无。r485：RS485通讯。rrE5：远程锁存复位。3．输入范围显示标记r。定义输入代码。默认1419。1419：热电偶。7220：RTD/DC（mV）。3414：4-20mA。4446：0-10V。后两种用于8100。4．报警1类型AL1通。默认：P_Hi。4P_Hi：上限报警。P_Lo：下限报警。5．报警2类型AL2通。默认：NONE。NONE：不用。P_Hi：上限报警。P_Lo：下限报警。6．报警3类型AL3通。默认：NONE。NONE：不用。P_Hi：上限报警。P_Lo：下限报警。7．输出1使用显示标记1。默认Alnd。Alnd：报警1，不保持。开点。AlLd：报警1，保持。开点。AlLr：报警1，保持。闭点。Alnr：报警1，不保持。闭点。012d：报警1与2的逻辑或，开点。012r：报警1与2的逻辑或，闭点。8．输出2使用显示标记2。默认A2_d。5A2_d：报警2，开点。A2_r：报警2，闭点。A3_d：报警3，开点。A3_r：报警3，闭点。012d：报警1与2的逻辑或，开点。012r：报警1与2的逻辑或，闭点。013d：报警1与3的逻辑或，开点。013r：报警1与3的逻辑或，闭点。023d：报警2与3的逻辑或，开点。023r：报警2与3的逻辑或，闭点。9．输出3使用显示标记3。默认A3_d。A2_d：报警2，开点。A2_r：报警2，闭点。A3_d：报警3，开点。A3_r：报警3，闭点。012d：报警1与2的逻辑或，开点。012r：报警1与2的逻辑或，闭点。013d：报警1与3的逻辑或，开点。013r：报警1与3的逻辑或，闭点。023d：报警2与3的逻辑或，开点。023r：报警2与3的逻辑或，闭点。6tPSU：传感器电源。10．通讯波特率显示标记b。默认：4800。有1200、2400、4800、9600四种选择。11．通讯地址显示标记A。默认：1。范围：1-32。12．通讯协议显示标记P。默认：WES。WES：WESTASCII。Mbo：MODBUS，偶校验。Mbn：MODBUS，奇校验。13...
