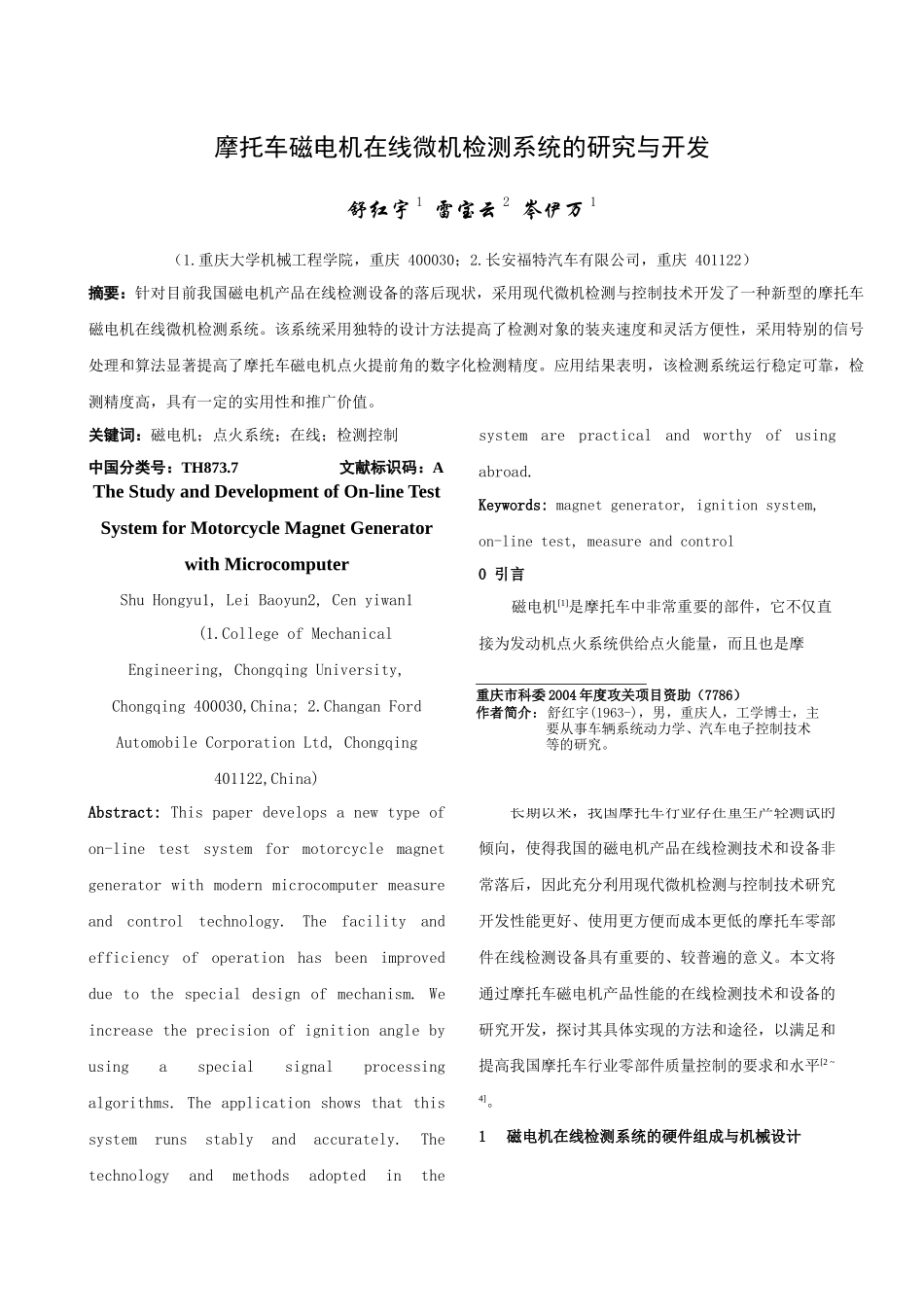

摩托车磁电机在线微机检测系统的研究与开发舒红宇1雷宝云2岑伊万1(1.重庆大学机械工程学院,重庆400030;2.长安福特汽车有限公司,重庆401122)摘要:针对目前我国磁电机产品在线检测设备的落后现状,采用现代微机检测与控制技术开发了一种新型的摩托车磁电机在线微机检测系统。该系统采用独特的设计方法提高了检测对象的装夹速度和灵活方便性,采用特别的信号处理和算法显著提高了摩托车磁电机点火提前角的数字化检测精度。应用结果表明,该检测系统运行稳定可靠,检测精度高,具有一定的实用性和推广价值。关键词:磁电机;点火系统;在线;检测控制中国分类号:TH873.7文献标识码:ATheStudyandDevelopmentofOn-lineTestSystemforMotorcycleMagnetGeneratorwithMicrocomputerShuHongyu1,LeiBaoyun2,Cenyiwan1(1.CollegeofMechanicalEngineering,ChongqingUniversity,Chongqing400030,China;2.ChanganFordAutomobileCorporationLtd,Chongqing401122,China)Abstract:Thispaperdevelopsanewtypeofon-linetestsystemformotorcyclemagnetgeneratorwithmodernmicrocomputermeasureandcontroltechnology.Thefacilityandefficiencyofoperationhasbeenimprovedduetothespecialdesignofmechanism.Weincreasetheprecisionofignitionanglebyusingaspecialsignalprocessingalgorithms.Theapplicationshowsthatthissystemrunsstablyandaccurately.Thetechnologyandmethodsadoptedinthesystemarepracticalandworthyofusingabroad.Keywords:magnetgenerator,ignitionsystem,on-linetest,measureandcontrol0引言磁电机[1]是摩托车中非常重要的部件,它不仅直接为发动机点火系统供给点火能量,而且也是摩托车其它电器电子设备直接或间接的唯一电能来源,其质量的好坏直接影响到摩托车的整体性能发挥和可靠性。长期以来,我国摩托车行业存在重生产轻测试的倾向,使得我国的磁电机产品在线检测技术和设备非常落后,因此充分利用现代微机检测与控制技术研究开发性能更好、使用更方便而成本更低的摩托车零部件在线检测设备具有重要的、较普遍的意义。本文将通过摩托车磁电机产品性能的在线检测技术和设备的研究开发,探讨其具体实现的方法和途径,以满足和提高我国摩托车行业零部件质量控制的要求和水平[2~4]。1磁电机在线检测系统的硬件组成与机械设计______________________重庆市科委2004年度攻关项目资助(7786)作者简介:舒红宇(1963-),男,重庆人,工学博士,主要从事车辆系统动力学、汽车电子控制技术等的研究。测试信号外部操作控制信号外部操作磁电机对象传动系变频调速电机变频器传感器信号调理电路串行通讯口A/D采集卡处理器显示器存储器键盘鼠标123467891012511CMagObject测试对象数据类812PGCommCMagFuncCFre500CWaveMonitorCSerialCommA/D板卡接口类数据处理类变频器控制类串口通信类波形显示类一个完整的在线测试系统首先应该在硬件结构设计上保证其测试对象在真实的或模拟的工作环境下工作,然后才能利用各种测试仪器获取检测对象的真实信息并进行分析处理。本文开发的磁电机在线检测系统硬件主要包括了两大部分:机械模拟台架和测试仪器硬件,其系统结构如图1所示。机械模拟台架仍然采用目前抽检测试台类似的结构,即使用变频器控制的调速电机驱动并模拟在发动机曲轴上磁电机的转动,并设计专用的电路将磁电机产生的各种信号通过整流、滤波等进行调理后输入到A/D数据采集卡,然后利用计算机实现磁电机信号的分析处理。但为适应在线检测的要求,本文在磁电机快速装夹机构设计方法上进行了探讨,具体结构如图2所示。为满足磁电机在线检测的要求,其安装和检测应该控制在25秒之内,这样利用一人操作的在生产线上对称布置的两台检测设备,才能保证在产量为6000台/天的生产节拍,因此其检测效率和装夹时间的要求较为苛刻,而目前磁电机抽检用的测试设备采用螺钉固定定子于底座和用螺母固定转子在锥轴上的方法,不能达到要求。为此本文设计的结构如图2所示的快速装夹机构,只需在相应的位置放下磁电机定子并转动手柄将其固紧,然后放下磁电机转子并盖上箱盖将其压紧即可完成装夹动作,熟...
