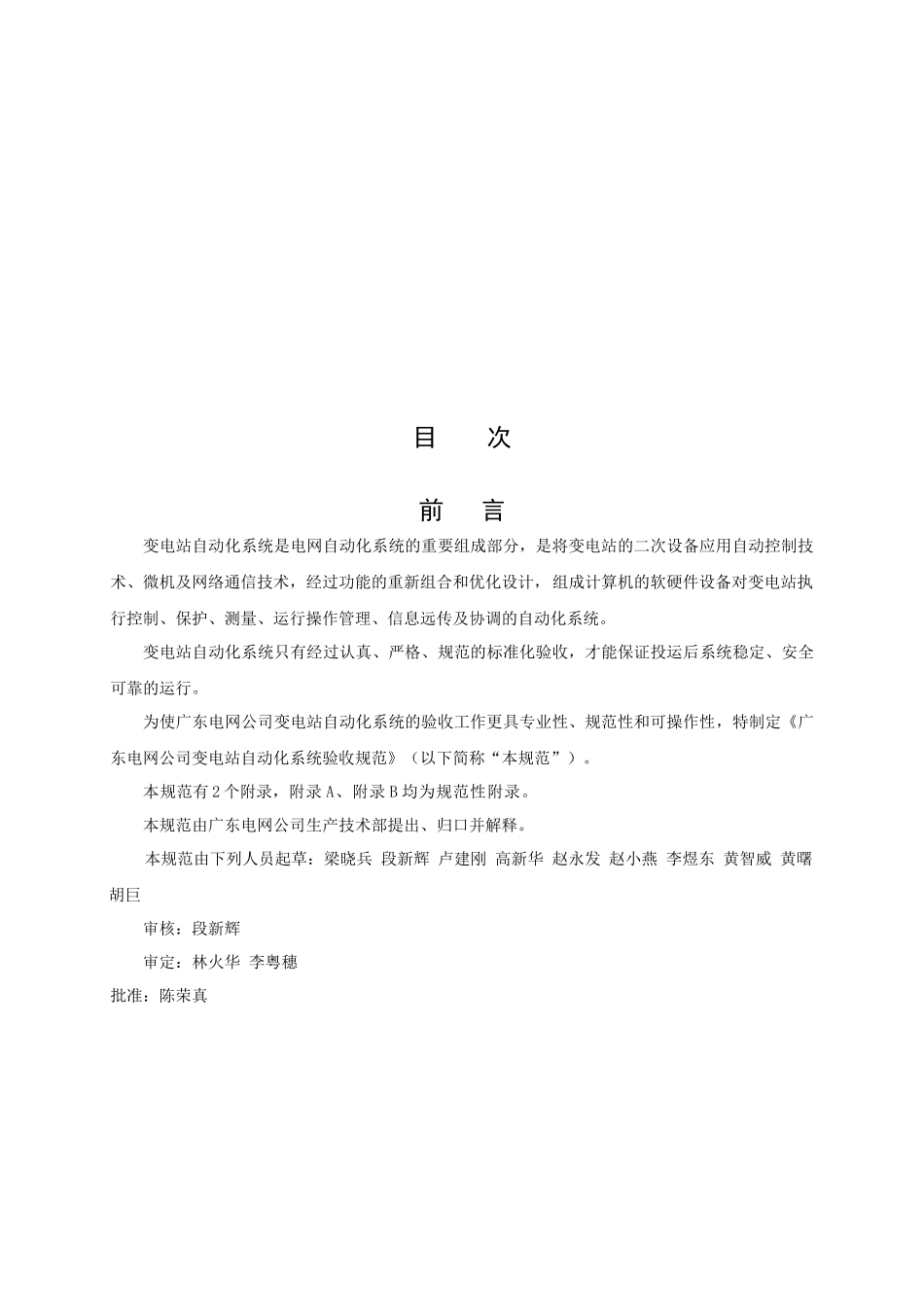

目次前言变电站自动化系统是电网自动化系统的重要组成部分，是将变电站的二次设备应用自动控制技术、微机及网络通信技术，经过功能的重新组合和优化设计，组成计算机的软硬件设备对变电站执行控制、保护、测量、运行操作管理、信息远传及协调的自动化系统。变电站自动化系统只有经过认真、严格、规范的标准化验收，才能保证投运后系统稳定、安全可靠的运行。为使广东电网公司变电站自动化系统的验收工作更具专业性、规范性和可操作性，特制定《广东电网公司变电站自动化系统验收规范》（以下简称“本规范”）。本规范有2个附录，附录A、附录B均为规范性附录。本规范由广东电网公司生产技术部提出、归口并解释。本规范由下列人员起草：梁晓兵段新辉卢建刚高新华赵永发赵小燕李煜东黄智威黄曙胡巨审核：段新辉审定：林火华李粤穗批准：陈荣真广东电网公司变电站自动化系统验收规范1适用范围本规范规定了广东电网公司变电站自动化系统验收的基本原则、组织管理、验收内容、验收标准、验收流程等内容。本规范适用于广东电网公司110kV及以上电压等级变电站自动化系统新建和改造项目的验收工作，扩建项目和其他电压等级变电站自动化系统的验收工作可参照执行。2规范性引用文件下列文件中的条款通过本规范的引用而构成为本规范的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。GB/T2887-2000《电子计算机场地通用规范》GB9361-1988《计算机场地安全要求》GB/T13850-1998《交流电量转换为模拟量或数字信号的电测量变送器》GB/T15153.1-1998《远动设备及系统第2部分工作条件第1篇：电源和电磁兼容性》GB/T15153.2-2000《远动设备及系统第2部分工作条件第2篇：环境条件》GB/T13729-2002《远动终端设备》GB/T13730-2002《地区电网调度自动化系统》GB/T15532-1995《计算机软件单元测试》GB/T16435.1-1996《远动设备及系统接口(电气特性)》GB/T17626《电磁兼容试验和测量技术》GB50171-92《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50217-94《电力工程电缆设计规范》DL5002-1991《地区电网调度自动化设计技术规程》DL5003-1991《电力系统调度自动化设计技术规程》DL/T621-1997《交流电气装置的接地》DL/T630-1997《交流采样远动终端技术条件》DL/T634-1997《远动设备及系统第五部分传输规约第101篇基本远动任务配套标准》DL/T634.5103-2002《远动设备及系统第5-103部分：传输规约继电保护设备信息接口配套标准》DL/T5149-2001《220~500kV变电所计算机监控系统设计技术规程》DL/T5136-2001《火力发电厂、变电所二次线设计技术规定》DL/Z713-2000《500kV变电所保护和控制设备抗扰度要求》IEC60870《远动设备及系统》电安生[1994]191号《电力系统继电保护及安全自动装置反事故措施要点》Q/GD001.1119.1-2005《广东电网110~220KV变电站自动化系统技术规范》Q/GD001.1154.3-2005《广东电网变电站GPS时间同步系统技术规范》Q/GD001.1153.2-2005《广东电网DL/T634.5101-2002实施细则》《广东电网DL/T634.5104-2002实施细则》《广东电网500kV变电站自动化系统技术规范》《广东电网变电站五防系统验收管理规范》《电网与电厂自动化系统及调度数据网络安全防护规定》(国家经贸委第30号令,2002年5月)《电力二次系统安全防护规定》（国家电力监管委员会第5号令）3术语和定义下列术语和定义适用于本标准。3.1预验收预验收是变电站自动化系统在工厂验收前，由生产厂家质量检验部门组织进行的内部验收测试，所有项目经检验合格后，由质量检验部门出具预验收测试报告。3.2工厂验收工厂验收是变电站自动化系统在完成系统集成后，由生产厂家申请，并由工厂验收组织部门组织相关单位进行的设备出厂前的验收测试。3.3现场验收现场验收是设备现场安装调试完毕后，由安装调试单位申请，并由现场验收组织部门组织相关单位进行的变电站自动化系统启动投运前的验收。3.4整体考核验收整体考核验收是变电站自动化系统投运且稳定运...
