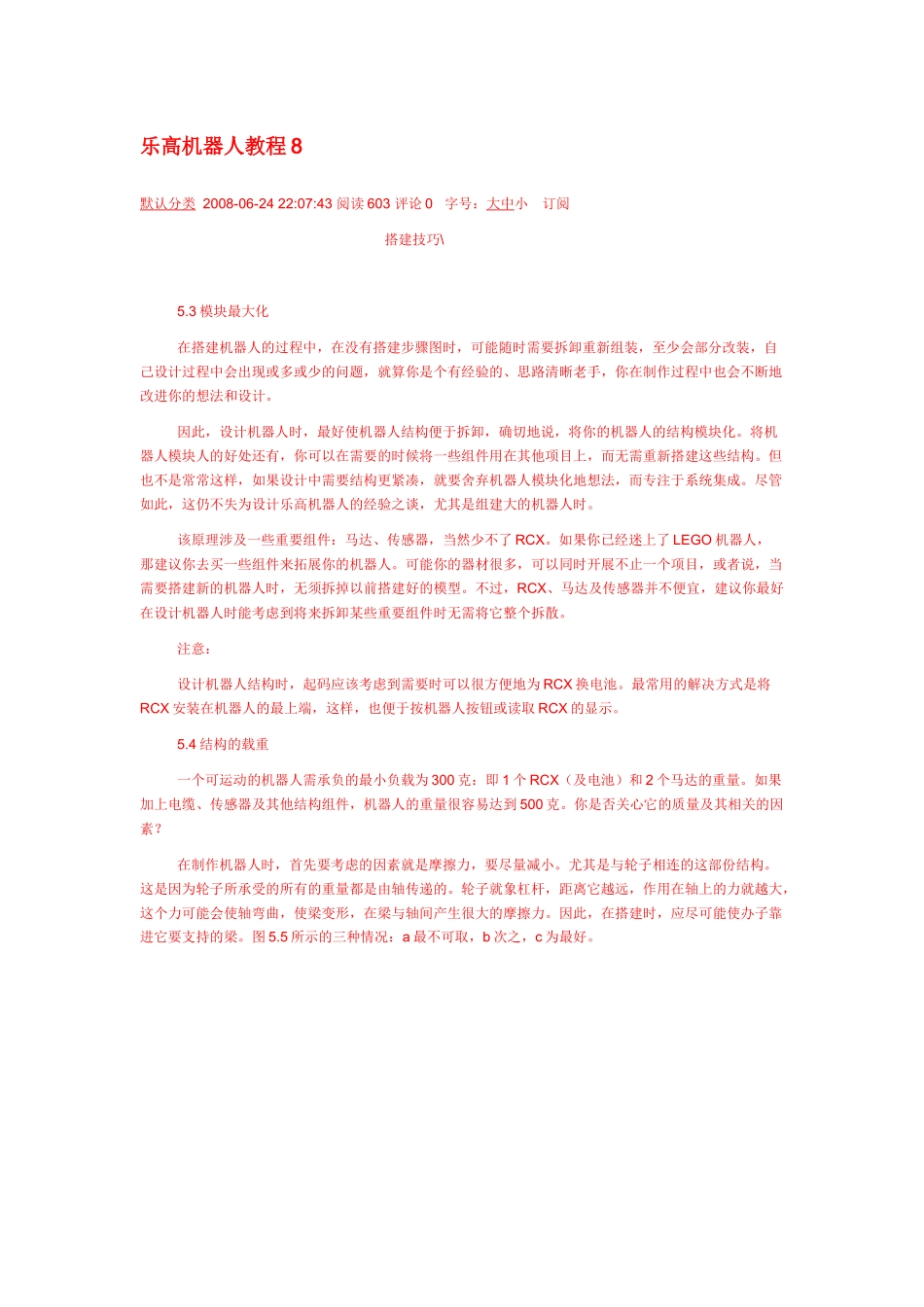

乐高机器人教程8默认分类2008-06-2422:07:43阅读603评论0字号:大中小订阅搭建技巧\5.3模块最大化在搭建机器人的过程中,在没有搭建步骤图时,可能随时需要拆卸重新组装,至少会部分改装,自己设计过程中会出现或多或少的问题,就算你是个有经验的、思路清晰老手,你在制作过程中也会不断地改进你的想法和设计。因此,设计机器人时,最好使机器人结构便于拆卸,确切地说,将你的机器人的结构模块化。将机器人模块人的好处还有,你可以在需要的时候将一些组件用在其他项目上,而无需重新搭建这些结构。但也不是常常这样,如果设计中需要结构更紧凑,就要舍弃机器人模块化地想法,而专注于系统集成。尽管如此,这仍不失为设计乐高机器人的经验之谈,尤其是组建大的机器人时。该原理涉及一些重要组件:马达、传感器,当然少不了RCX。如果你已经迷上了LEGO机器人,那建议你去买一些组件来拓展你的机器人。可能你的器材很多,可以同时开展不止一个项目,或者说,当需要搭建新的机器人时,无须拆掉以前搭建好的模型。不过,RCX、马达及传感器并不便宜,建议你最好在设计机器人时能考虑到将来拆卸某些重要组件时无需将它整个拆散。注意:设计机器人结构时,起码应该考虑到需要时可以很方便地为RCX换电池。最常用的解决方式是将RCX安装在机器人的最上端,这样,也便于按机器人按钮或读取RCX的显示。5.4结构的载重一个可运动的机器人需承负的最小负载为300克:即1个RCX(及电池)和2个马达的重量。如果加上电缆、传感器及其他结构组件,机器人的重量很容易达到500克。你是否关心它的质量及其相关的因素?在制作机器人时,首先要考虑的因素就是摩擦力,要尽量减小。尤其是与轮子相连的这部份结构。这是因为轮子所承受的所有的重量都是由轴传递的。轮子就象杠杆,距离它越远,作用在轴上的力就越大,这个力可能会使轴弯曲,使梁变形,在梁与轴间产生很大的摩擦力。因此,在搭建时,应尽可能使办子靠进它要支持的梁。图5.5所示的三种情况:a最不可取,b次之,c为最好。图5.5使马轮子尽可能靠进它所要支持的梁。建议在条件允许时,尽可能不要用一根梁支持承重轴。图5.6所示三种结构比图5.5所示更可取,而所有6种结构中,图5.6c所示结构为最佳结构,该结构中在轮子的两侧各有一支持梁,就象自行车,避免所有可能由轴与支持物上起的杠杆效应,将摩擦力降至最小。图5.6采用两个支持梁效果要比用一个好。RCX的安放位置对移动机器人的行为影响很大。虽然整个机器人的重量决定机器人的行动,但由于RCX(及电池)是整个机器人中最重的组件,对平衡负载至关重要。为了说明为什么需要平衡负载,我们现在回忆一下”惯性”的定义。本章开头解释了任何物体都有保持原有运动状态的趋势。有时,是阻止加速。质量越大,需要改变速度的力越大。MINDSTORMSConstructopedia所示的Acrobot模型就运用了该原理原理。如果你已经搭建过该模型,是否奇怪它为什么会翻转而不是前进?这是因为机器人的惯性使它保持在原有的状态—即稳定性。一旦为马达提供动力,轮子即试图将动力转换为运动,为机器人加速。但是,由于其惯性很大,而路面阻力很小,这样,作用力使机器人的身体翻转过来而不是使轮子转动。一旦机器人翻过来,由于机器人的前面为非驱动轮,使得它不能再转动,就只好加速了。你大概不想让你的机器人也象Acrobot,通常,人们希望自己的机器人稳稳地停在地上。可以利用重力加速度来实现:使驱动轴远离负载远些。不需要复杂的运算,只要用机器人实践几次就行了--运行一个简单的程序:启动机器人、停止、转向,看看机器人怎么做。试着将RCX放在不同位置,直到你满意为止。主装:底盘、模块与负载下面我们将本章所讨论的所有内容都作一总结。使用MINDSTORMS中的部分组件,搭建图5.7所示的底盘。由于高度降低,它看起来很简单,我们一起来看一下:图5.7完整的平台这个平台看起来就象一块三明治,用了两层梁,中间夹了一层板子。因为使用了垂直梁将各层锁在一起,使结构非常结实。注意机器人的内部,我们用1x3连接板代替1x4梁,这样,底盘的上面就很平整,很容易安放RCX或其他组件。承重轴为两根#8轴(#8号轴的意思是...
