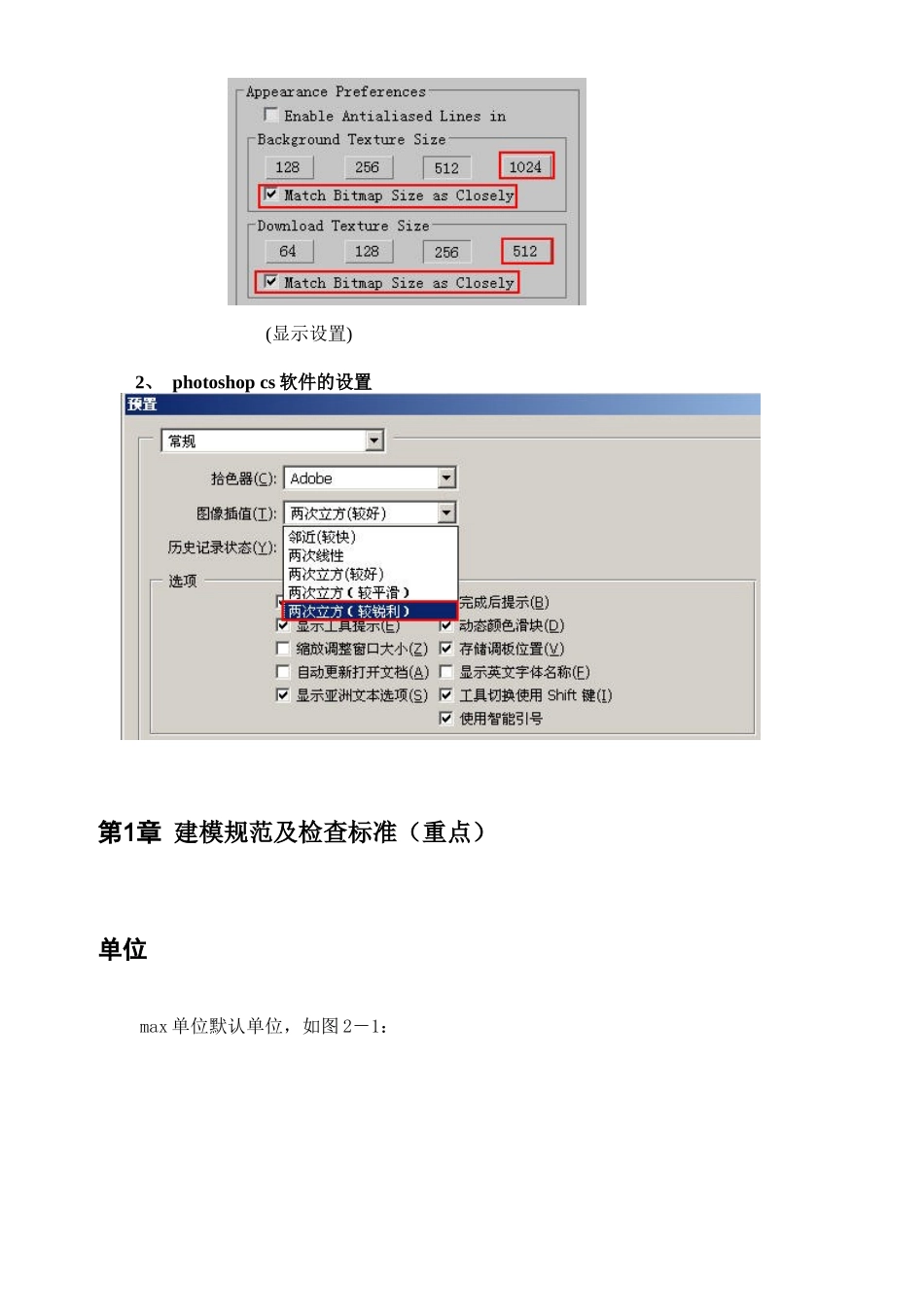

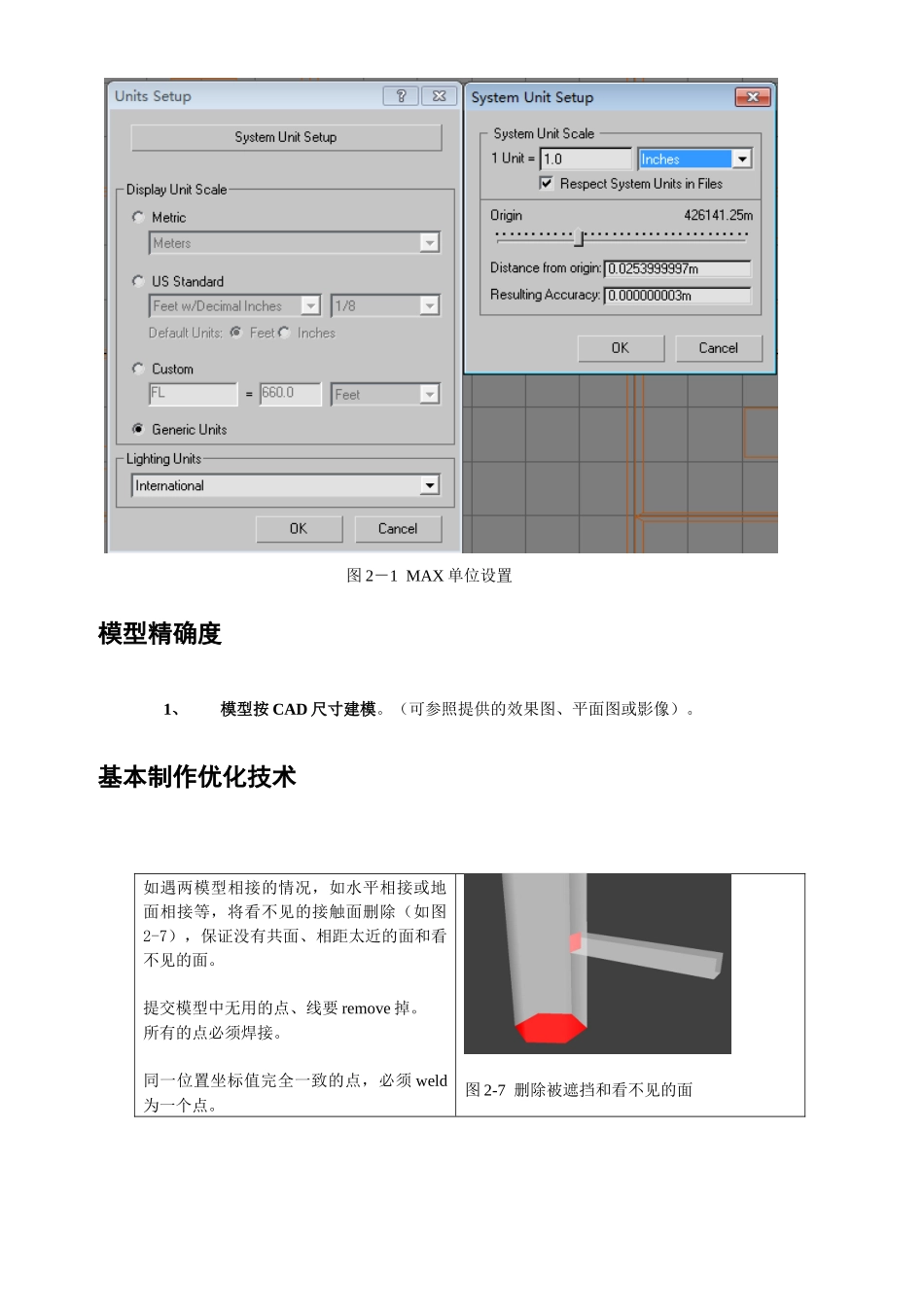

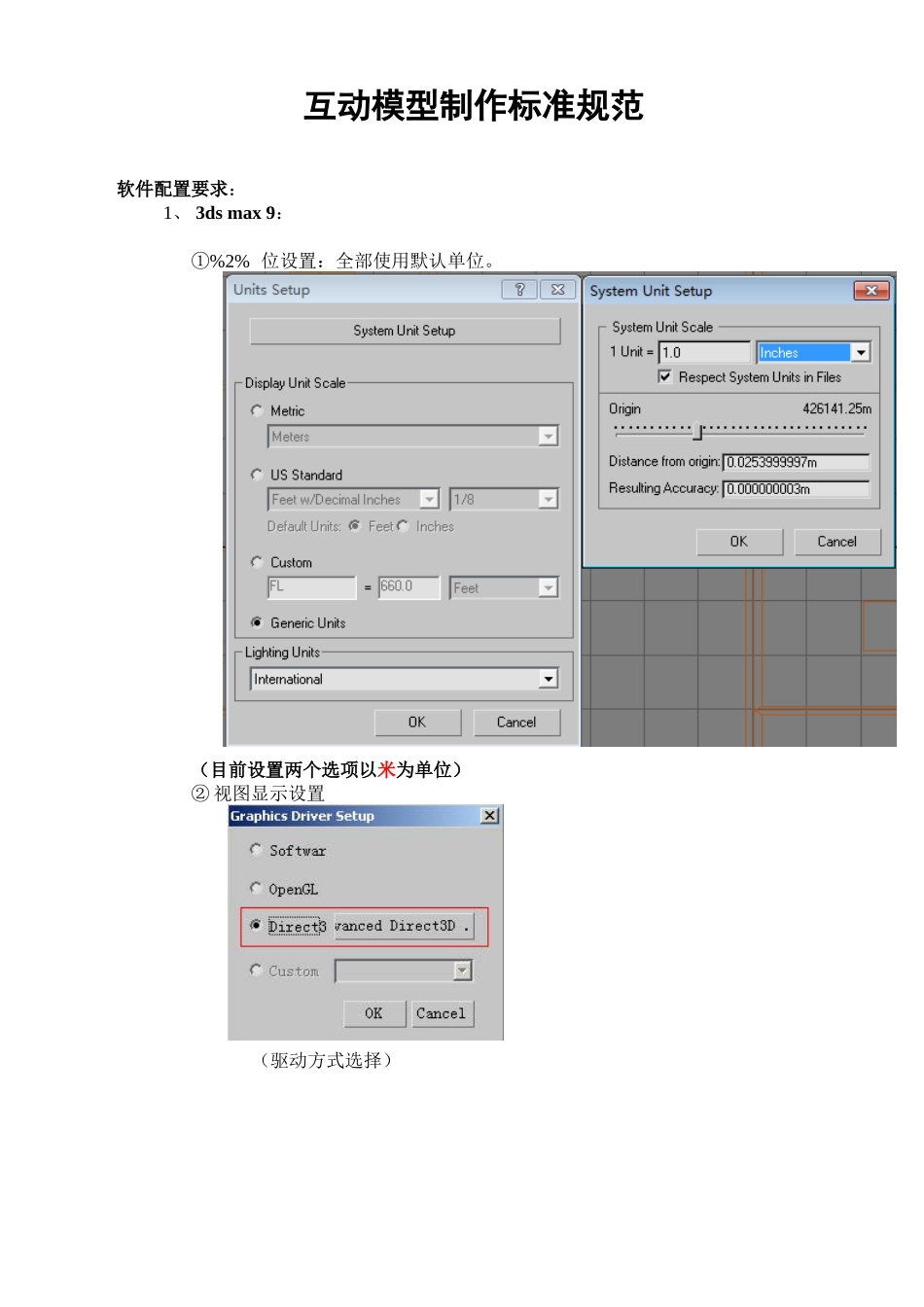

互动模型制作标准规范软件配置要求：1、3dsmax9：%2%①位设置：全部使用默认单位。（目前设置两个选项以米为单位）②视图显示设置（驱动方式选择）(显示设置)2、photoshopcs软件的设置第1章建模规范及检查标准（重点）单位max单位默认单位，如图2－1：图2－1MAX单位设置模型精确度1、模型按CAD尺寸建模。（可参照提供的效果图、平面图或影像）。基本制作优化技术如遇两模型相接的情况，如水平相接或地面相接等，将看不见的接触面删除（如图2-7），保证没有共面、相距太近的面和看不见的面。提交模型中无用的点、线要remove掉。所有的点必须焊接。同一位置坐标值完全一致的点，必须weld为一个点。图2-7删除被遮挡和看不见的面尽量不用布尔运算；可以用镜像复制物体，镜像后必须使用resetXfrom重新进行模型数据结构的设置，并使用normal命令重新设定法线方向。如必须用布尔、形体合并或切面时，将无用边缘多出的点焊接或移除掉。如图`2-8图中红色点为无用节点，应将其移除每个建筑单体attch成一个mesh，起英文名称。命名原则是：单体名称-序号（01，02，……）注：每一个的看是英文必须使用大写如“Jianzhu-01”“Jianzhu-02”如：“Jianzhu110”是不合标准的。导出cgr前要确认每个建筑单体的local坐标系与世界坐标系的方向一致，且轴心点在模型底部；Z轴的值为0。模型组合结构两个在一起形成共面或高度度差很小的模型之间不要穿插，图左侧为穿插组合的模型，右边为没有穿插的模型）这种情况必须使用捕捉功能进行点的捕捉。彼此穿插和非穿插的模型结构当高度差足够大时，不会在引擎中形成闪烁时，可以有穿插结构存在。（注意，看不见的面应删掉。）当两个物体的面比较接近时，会出现共面的闪烁现象，将大面模型的共面区域掏空。共面现象解决方案简单楼顶的女儿墙要做出，复杂楼顶的女儿墙要用贴图表现。一般建筑中厚度大于20cm的凸起或阳台要做出物体的段数设置精简，在保证模型结构正确的情况下尽量优化，做到无‘无效面’与‘无用面’。楼底有台阶时，台阶也要用模型建出或用贴图表现出来。建筑的围墙也要做。（面片状，给双面材质）光滑显示模型的光滑组正确，不能出现如右图的错误。可以在模型制作完毕后加smooth命令，去除所有的光滑组。由下图的错误是结构线分布错误，请在状态下使用命令进行修改。模型的结构线正确，不能出现如右图的错误贴图支持的属性在材质的贴图参数的Coordinates一栏中的参数都禁止改动。如想调整平铺，请用UVWMap修改器。不能使用Cropping/placement中的apply选项将物体的贴图和uvw坐标的通道都设为2，光照贴图的通道设为1贴图标准1.贴图名称A．贴图的命名规则：贴图的命名必须使用英文，命名方式和模型一样第一位的英文必须使用大写，英文结束后必须使用-加数字编号。如Jianzhu-01.dds。如果碰到拼音特别长的请第一个使用全部拼音，后面的使用大写的缩写，如JianZU-01.dds。B．平铺贴图的制作，平铺贴图必须根据场景cad图中标注的尺寸来制作。如30*30的地砖按照贴图在屏幕中可能显示的最大尺寸来估算贴图的大小，一般30*30的地砖做4块平铺为一张贴图，分辨率可以做成128*128。其他类型的帖图尺寸以此类推。C．贴图制作是只能把大的图片做成比本身小的贴图，不能将小的图片做成比本身大的贴图。D．贴图在制作完毕后请务必使用USM锐化功能默认参数锐化贴图，然后再存盘。(不要用中文命名)贴图格式统一使用dds1格式。透明贴图统一dds5带alpha通道的格式，透明贴图中透明区域必须用所做贴图颜色最相近的颜色填充。如图11ej1701.bmp贴图象素大小为2的n次方，正方形或长方形均可，如256x512、128x128、512x256等。上限512x512，下限8x8贴图清晰，表现内容真实，有层次。全部的面都用贴图，即使是单色的面也不要用RGB值。为保证贴图清晰，大的面不要用一张贴图。将大的面折分，分别赋上材质。不要随便使用顶点颜色和顶点法线有透视角度的照片处理贴图时，要去除透视角度，做到横平竖直。（有错误的贴图）照片中有其他混乱的物体时（人、车、植物、电线杆、电线等），在模型贴图中全部处理干净保持贴图的真实性，最大可能的吻合于照片，不得善自窜改。不能有半...
