成都某厂房净化空调施工组织设计VIP免费

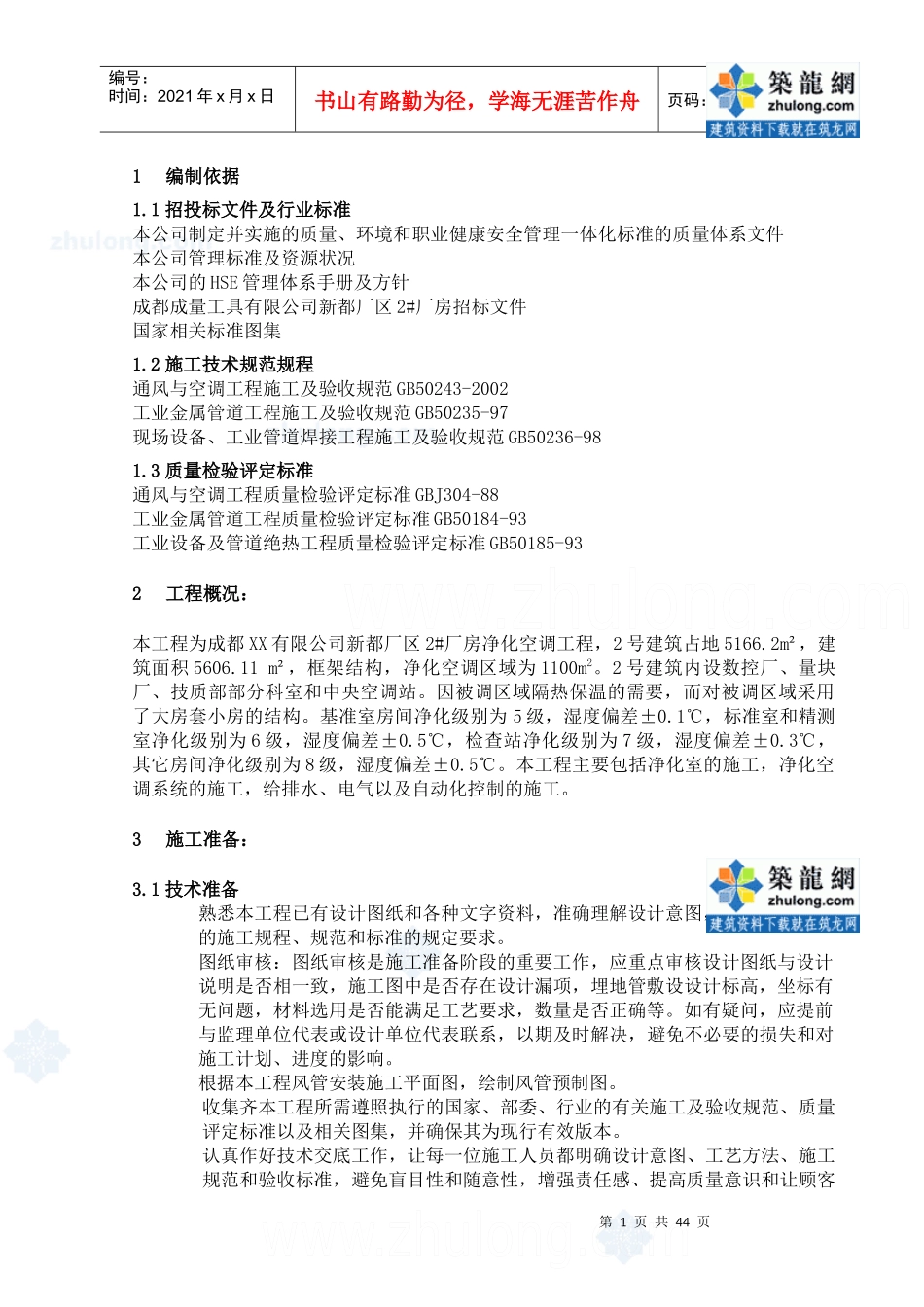

第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共44页1编制依据1.1招投标文件及行业标准本公司制定并实施的质量、环境和职业健康安全管理一体化标准的质量体系文件本公司管理标准及资源状况本公司的HSE管理体系手册及方针成都成量工具有限公司新都厂区2#厂房招标文件国家相关标准图集1.2施工技术规范规程通风与空调工程施工及验收规范GB50243-2002工业金属管道工程施工及验收规范GB50235-97现场设备、工业管道焊接工程施工及验收规范GB50236-981.3质量检验评定标准通风与空调工程质量检验评定标准GBJ304-88工业金属管道工程质量检验评定标准GB50184-93工业设备及管道绝热工程质量检验评定标准GB50185-932工程概况：本工程为成都XX有限公司新都厂区2#厂房净化空调工程，2号建筑占地5166.2m²，建筑面积5606.11m²，框架结构，净化空调区域为1100m2。2号建筑内设数控厂、量块厂、技质部部分科室和中央空调站。因被调区域隔热保温的需要，而对被调区域采用了大房套小房的结构。基准室房间净化级别为5级，湿度偏差±0.1℃，标准室和精测室净化级别为6级，湿度偏差±0.5℃，检查站净化级别为7级，湿度偏差±0.3℃，其它房间净化级别为8级，湿度偏差±0.5℃。本工程主要包括净化室的施工，净化空调系统的施工，给排水、电气以及自动化控制的施工。3施工准备：3.1技术准备熟悉本工程已有设计图纸和各种文字资料，准确理解设计意图，掌握各种有关的施工规程、规范和标准的规定要求。图纸审核：图纸审核是施工准备阶段的重要工作，应重点审核设计图纸与设计说明是否相一致，施工图中是否存在设计漏项，埋地管敷设设计标高，坐标有无问题，材料选用是否能满足工艺要求，数量是否正确等。如有疑问，应提前与监理单位代表或设计单位代表联系，以期及时解决，避免不必要的损失和对施工计划、进度的影响。根据本工程风管安装施工平面图，绘制风管预制图。收集齐本工程所需遵照执行的国家、部委、行业的有关施工及验收规范、质量评定标准以及相关图集，并确保其为现行有效版本。认真作好技术交底工作，让每一位施工人员都明确设计意图、工艺方法、施工规范和验收标准，避免盲目性和随意性，增强责任感、提高质量意识和让顾客第2页共44页第1页共44页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共44页满意意识。3.2材料准备根据设计规定的材质、品种、规格及特性，按照质量体系作业文件的规定制定具体的项目材料管理办法和标识规定，重点做好特殊材料及配件的标识工作，建立一套严格的入库验收、保管及出库制度，做到材料的发放和使用有可追溯性。按照施工总体计划，编制出材料进场计划，做好风管预制的准备工作，核定材料的质量证件、材质、规格、型号、件数、批号等与设计资料及相关标准是否相符，把好材料的到货验收关，确保管道安装开工条件。材料应按计划备料，入库就分区堆放，管材及各种配件、型钢出库前必须防腐，标识清晰，保证发到现场的材料均为合格产品。1)原材料及配件检验核查原材料的质量证明书、出厂合格证，并应符合设计要求。材料的质量说明书应适合以下内容：产地、厂家、产品标准号；钢的牌号；批号、交货状态、质量和件数；产品标准中规定的各种检验结果；技术监督部门的印记。若到货材料的钢材、规格、型号与质量说明书下相符或特性数据有异议，供货方应用相应的标准作校验性检验或追溯到产品制造单位，异议未解决前，该批材料不得使用。对配件和产品质量说明书应进行校对，且下列项目应符合设计要求：化学成份及力学性能；锻件的金相分析结果。若对质量证明中的特性数据有易议，应及时追溯到供货方，异议未解决前该批产品不得使用。材料的外观检查要求无裂纹、缩孔、夹渣、折叠、重皮等缺陷；锈蚀、凹陷及其它机械损伤的深度，不应超过产品相应标准允许的壁厚正负偏差；螺纹、密封面、坡口的加工精度及粗糙度应达到设计要求或制造标准；法兰密封面应平整光洁，不得有毛刺及径向沟槽，法兰螺纹部分应完整、无损伤、凹凸面法兰应能自由嵌合，凸面的高度不得低于凹槽的深度；螺栓、螺母的螺纹应完整、无划痕、毛刺等缺...
