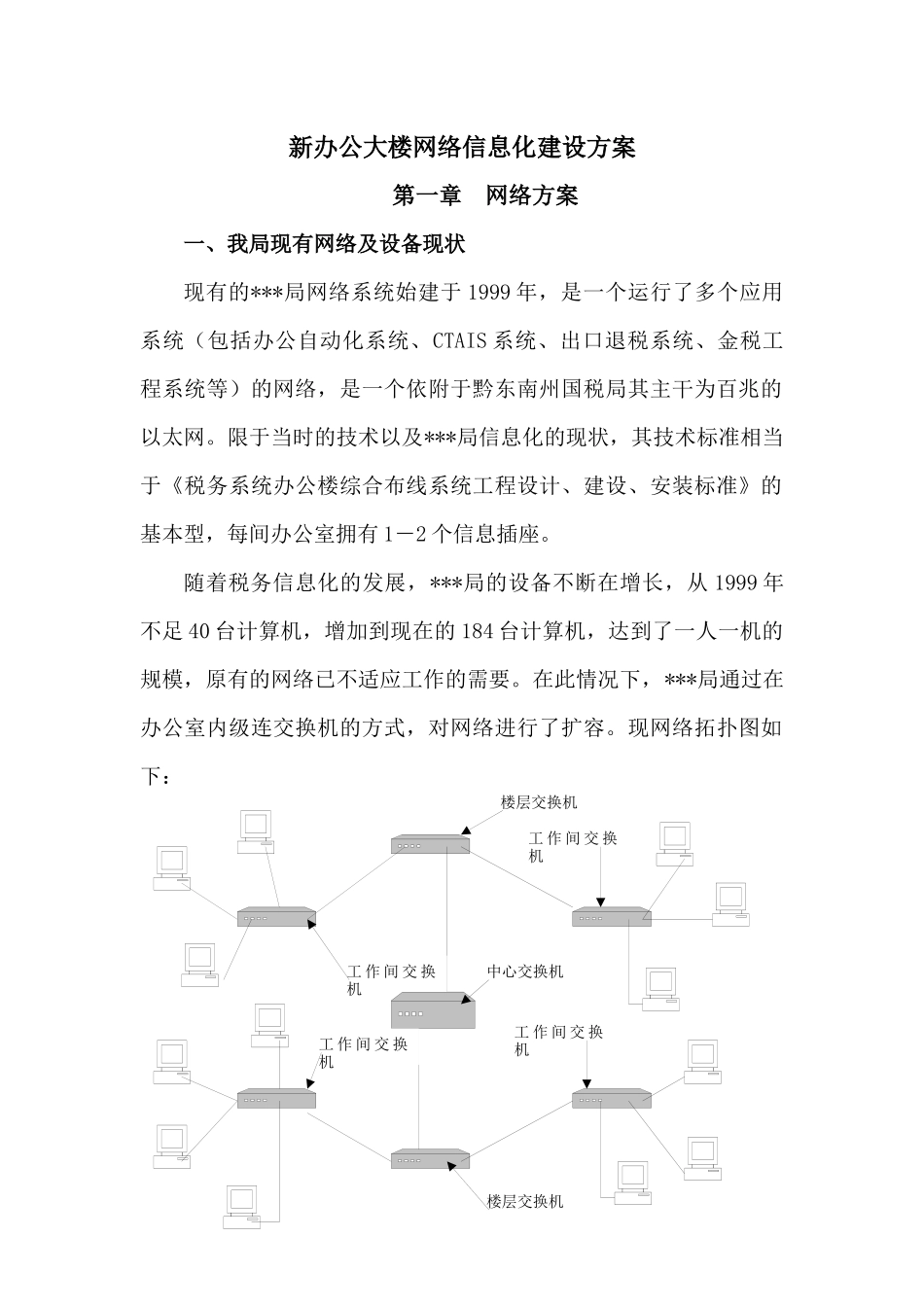

中心交换机楼层交换机楼层交换机工作间交换机工作间交换机工作间交换机工作间交换机新办公大楼网络信息化建设方案第一章网络方案一、我局现有网络及设备现状现有的***局网络系统始建于1999年，是一个运行了多个应用系统（包括办公自动化系统、CTAIS系统、出口退税系统、金税工程系统等）的网络，是一个依附于黔东南州国税局其主干为百兆的以太网。限于当时的技术以及***局信息化的现状，其技术标准相当于《税务系统办公楼综合布线系统工程设计、建设、安装标准》的基本型，每间办公室拥有1－2个信息插座。随着税务信息化的发展，***局的设备不断在增长，从1999年不足40台计算机，增加到现在的184台计算机，达到了一人一机的规模，原有的网络已不适应工作的需要。在此情况下，***局通过在办公室内级连交换机的方式，对网络进行了扩容。现网络拓扑图如下：通过级连进行扩容，使得***局的所有计算机接入了局域网，保障了税收工作的正常开展，实现了与全国税收信息化的同步发展，但仍然存在许多不足之处：1、主干带宽问题，随着业务发展、应用系统的增加、设备数量的增多，信息量越来越大，整个计算机网络系统越来越大，越来越复杂，但整个网络的主干仍为百兆线路，造成整个网络系统性能下降，速度变慢。2、由于网络设备是逐步投入，造成主要网络设备不统一，兼容性不理想，不利于网络管理和维护，不利于网络的升级和改造。★附主要网络设备表配线间楼层网络设备备注州局2楼配线间2楼DES－1016R联想交换机一台、S3500华为交换机一台、cajunp333r交换机一台州局4楼配线间3、4、5楼CT－5024A交换机一台、cajunp333r交换机一台州局6楼配线间6、7楼DES－1016R交换机一台办公室联想天工交换机4台8口办公室华为交换机4台4口办公室联想交换机3台16口办公室集线器16口二、新办公楼网络建设需求及分析***局为了在搬迁新办公大楼后延续业务的需要，解决以上列出的网络存在的问题，必须对新办公楼网络系统进行重新规划。1、主干网网络技术选用千兆以太网，将垂直系统建设成为1000M的光纤线路，彻底解决主干带宽问题。其主要技术特点是：技术简单，例如保留以太网的帧格式、管理工具和对网络概念上的认识；网络投资可以得到保护，无需对用户进行再培训，也无需为额外的网络协议进行投资；千兆以太网有良好的互操作性，并具有向后兼容性；可以提供10倍于快速以太网的传输速度。2、水平子系统采用超五类屏蔽双绞线，百兆连接到桌面。最大限度的减少信号串扰及信息衰减问题。3、为网络配置中心网络设备和骨干设备：核心交换机：1台，三层交换机，16个千兆光口骨干交换机：11台，1－2个千兆光口，24个百兆电口4、租用光纤，将市局局域网同州局网连通。三、网络设备的选型根据以上的需求分析，在选择网络设备技术时应考虑如下：1、长远来看如何保护现有投资。保护现有投资的有效途径就是在将来网络技术升级时还能使用现有的网络技术和产品。如同计算机的发展速度一样，网络技术的发展也是非常迅速的。如果在现有技术不能合理保证在将来网络升级后还能够使用，那么将会带来极大的资金浪费。从目前的趋势来看，采用千兆以太网技术是最适宜的。2、性能价格比。以太网，快速以太网，千兆以太网和ATM网三者性能状况由低到高，但是价格也是由低到高的。在建设我局网络时要充分考虑到办公的资金有效使用，选择适用的网络技术是关键，因此选择华为3COM网络产品是最佳选择。3、售后服务：华为3COM网络强大的售后服务体系可保证全国范围内72小时响应，一级城市可实现24小时响应；在我局网络建设中，主干以及接入层的交换设备选择上，建议采用华为3COM支持千兆以太网技术的交换机。核心交换机华为S5516千兆智能三层交换机是华为3COM公司面向IP城域网的汇聚层和大型企业或园区网的汇聚层推出的盒式高密度可堆叠二、三层全线速以太网交换机产品。通过提供高密度的GE端口，为IP城域网或者园区网提供GE接口的汇聚和收敛功能。骨干交换机华为S3026E为盒式二层线速智能化以太网交换机，支持L2－L7层的流分类，在流分类的基础上可以进行ACL和QOS方面的多种操作，配置灵活；可汇聚高密度用户拉入；可通过Telnet、SNMP、Web和...
