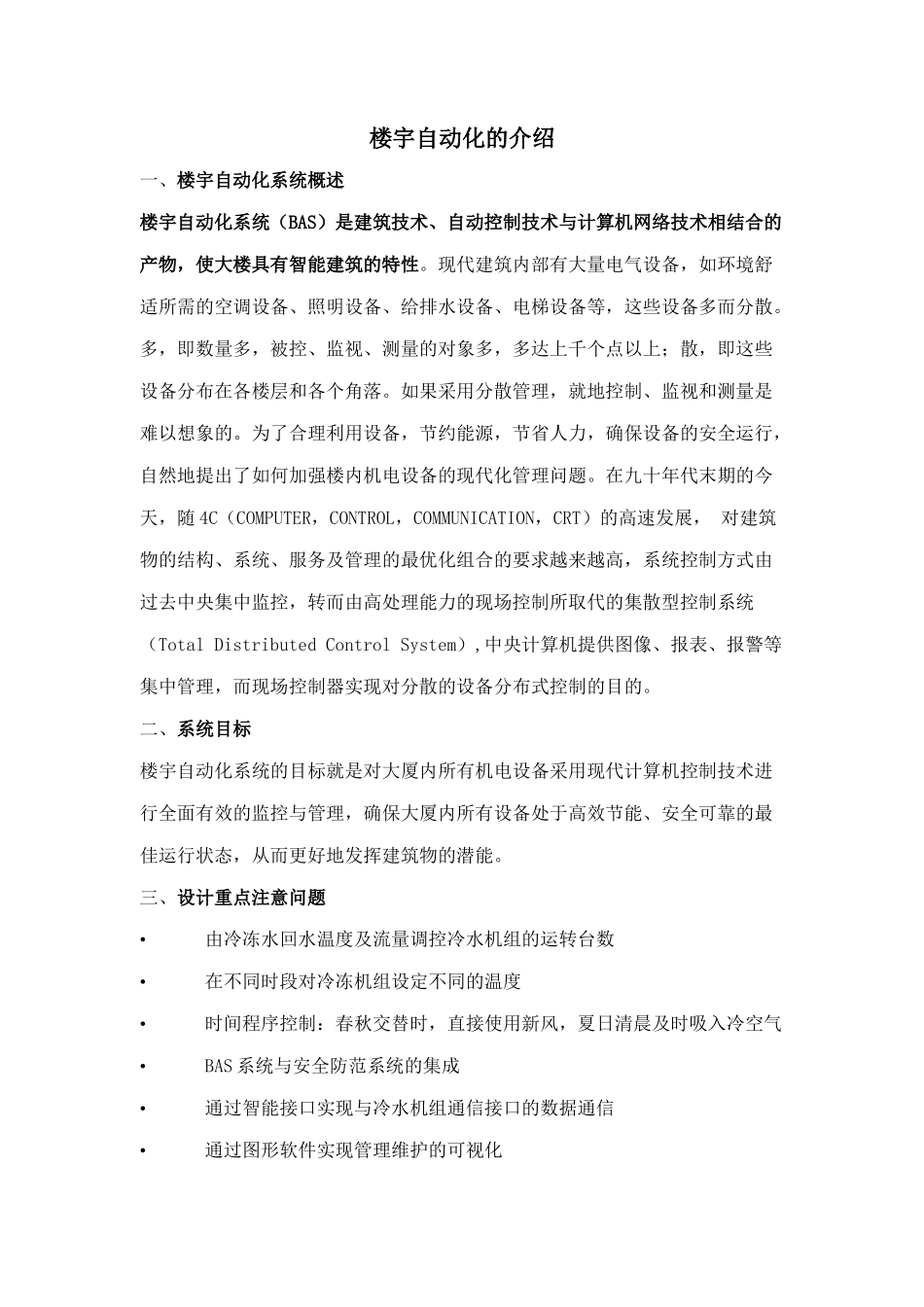

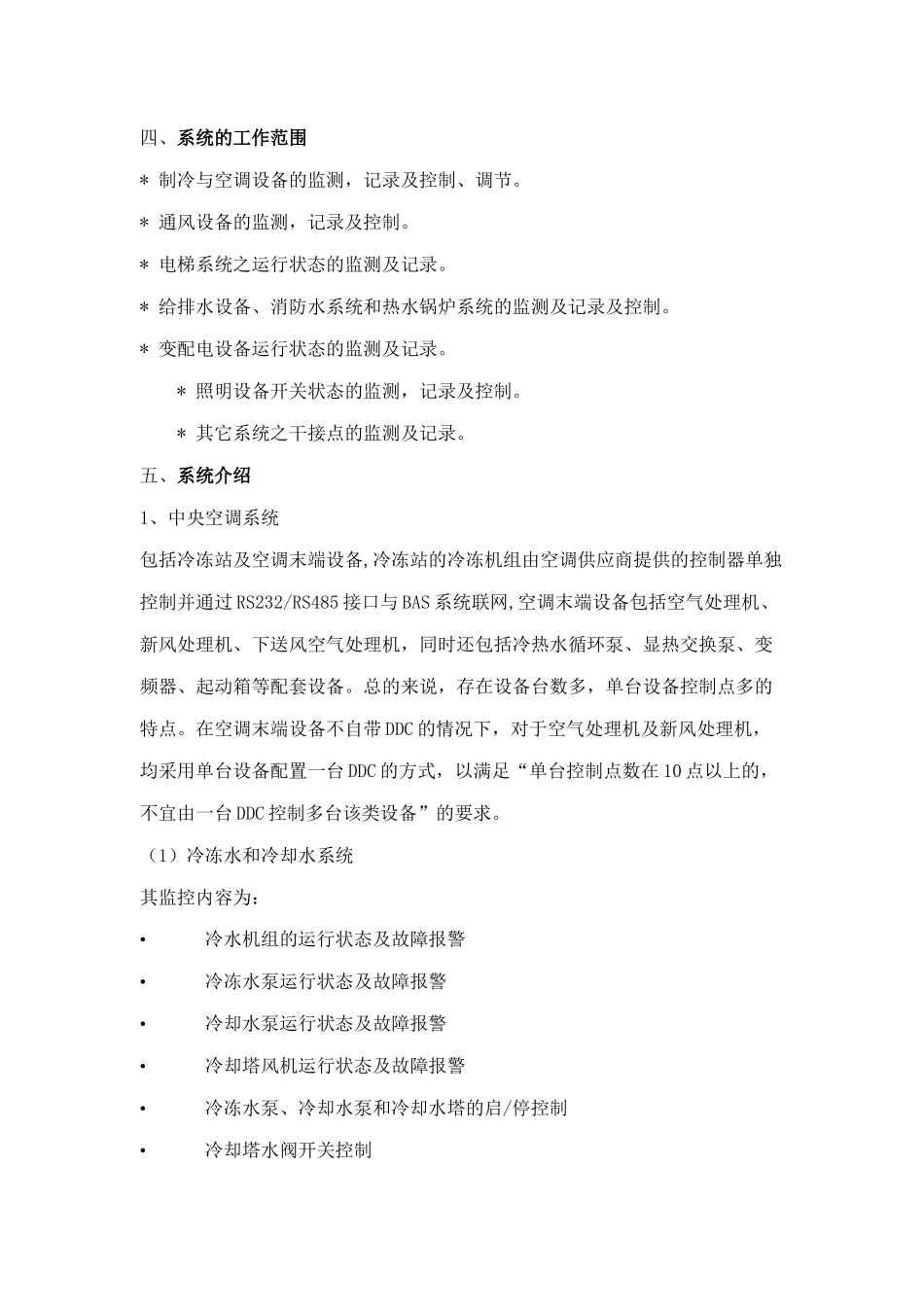

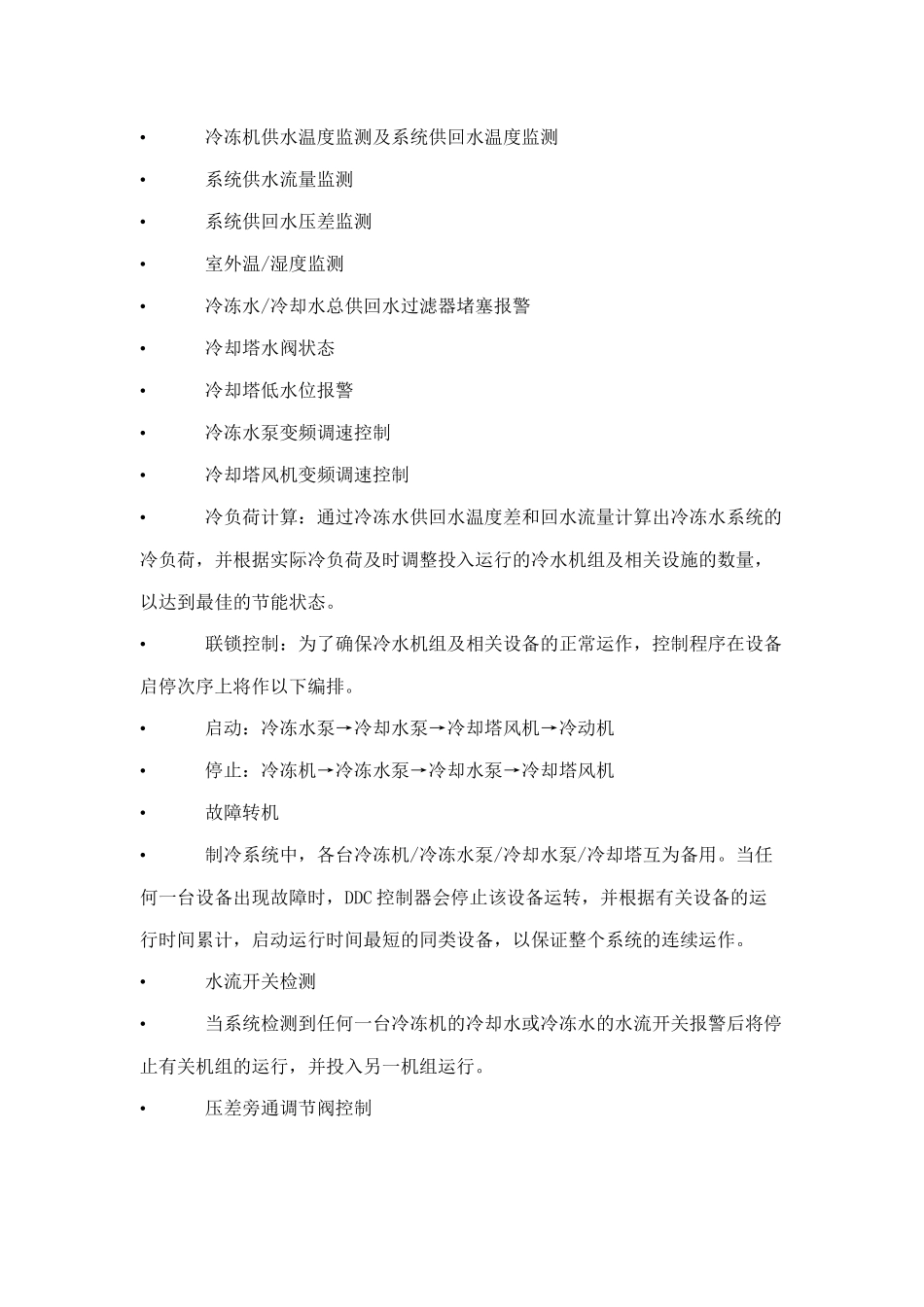

楼宇自动化的介绍一、楼宇自动化系统概述楼宇自动化系统（BAS）是建筑技术、自动控制技术与计算机网络技术相结合的产物，使大楼具有智能建筑的特性。现代建筑内部有大量电气设备，如环境舒适所需的空调设备、照明设备、给排水设备、电梯设备等，这些设备多而分散。多，即数量多，被控、监视、测量的对象多，多达上千个点以上；散，即这些设备分布在各楼层和各个角落。如果采用分散管理，就地控制、监视和测量是难以想象的。为了合理利用设备，节约能源，节省人力，确保设备的安全运行，自然地提出了如何加强楼内机电设备的现代化管理问题。在九十年代末期的今天，随4C（COMPUTER，CONTROL，COMMUNICATION，CRT）的高速发展，对建筑物的结构、系统、服务及管理的最优化组合的要求越来越高，系统控制方式由过去中央集中监控，转而由高处理能力的现场控制所取代的集散型控制系统（TotalDistributedControlSystem）,中央计算机提供图像、报表、报警等集中管理，而现场控制器实现对分散的设备分布式控制的目的。二、系统目标楼宇自动化系统的目标就是对大厦内所有机电设备采用现代计算机控制技术进行全面有效的监控与管理，确保大厦内所有设备处于高效节能、安全可靠的最佳运行状态，从而更好地发挥建筑物的潜能。三、设计重点注意问题•由冷冻水回水温度及流量调控冷水机组的运转台数•在不同时段对冷冻机组设定不同的温度•时间程序控制：春秋交替时，直接使用新风，夏日清晨及时吸入冷空气•BAS系统与安全防范系统的集成•通过智能接口实现与冷水机组通信接口的数据通信•通过图形软件实现管理维护的可视化四、系统的工作范围*制冷与空调设备的监测，记录及控制、调节。*通风设备的监测，记录及控制。*电梯系统之运行状态的监测及记录。*给排水设备、消防水系统和热水锅炉系统的监测及记录及控制。*变配电设备运行状态的监测及记录。*照明设备开关状态的监测，记录及控制。*其它系统之干接点的监测及记录。五、系统介绍1、中央空调系统包括冷冻站及空调末端设备,冷冻站的冷冻机组由空调供应商提供的控制器单独控制并通过RS232/RS485接口与BAS系统联网,空调末端设备包括空气处理机、新风处理机、下送风空气处理机，同时还包括冷热水循环泵、显热交换泵、变频器、起动箱等配套设备。总的来说，存在设备台数多，单台设备控制点多的特点。在空调末端设备不自带DDC的情况下，对于空气处理机及新风处理机，均采用单台设备配置一台DDC的方式，以满足“单台控制点数在10点以上的，不宜由一台DDC控制多台该类设备”的要求。（1）冷冻水和冷却水系统其监控内容为：•冷水机组的运行状态及故障报警•冷冻水泵运行状态及故障报警•冷却水泵运行状态及故障报警•冷却塔风机运行状态及故障报警•冷冻水泵、冷却水泵和冷却水塔的启/停控制•冷却塔水阀开关控制•冷冻机供水温度监测及系统供回水温度监测•系统供水流量监测•系统供回水压差监测•室外温/湿度监测•冷冻水/冷却水总供回水过滤器堵塞报警•冷却塔水阀状态•冷却塔低水位报警•冷冻水泵变频调速控制•冷却塔风机变频调速控制•冷负荷计算：通过冷冻水供回水温度差和回水流量计算出冷冻水系统的冷负荷，并根据实际冷负荷及时调整投入运行的冷水机组及相关设施的数量，以达到最佳的节能状态。•联锁控制：为了确保冷水机组及相关设备的正常运作，控制程序在设备启停次序上将作以下编排。•启动：冷冻水泵→冷却水泵→冷却塔风机→冷动机•停止：冷冻机→冷冻水泵→冷却水泵→冷却塔风机•故障转机•制冷系统中，各台冷冻机/冷冻水泵/冷却水泵/冷却塔互为备用。当任何一台设备出现故障时，DDC控制器会停止该设备运转，并根据有关设备的运行时间累计，启动运行时间最短的同类设备，以保证整个系统的连续运作。•水流开关检测•当系统检测到任何一台冷冻机的冷却水或冷冻水的水流开关报警后将停止有关机组的运行，并投入另一机组运行。•压差旁通调节阀控制•冷冻水系统中总供回水压差值与BA系统中的差压设定值进行比较后，控制压差旁通阀的开度，以维持冷冻水系统压差在合理的水平。•冷却塔风机启动/停止控制•冷却塔风机采用分级控制的方...
