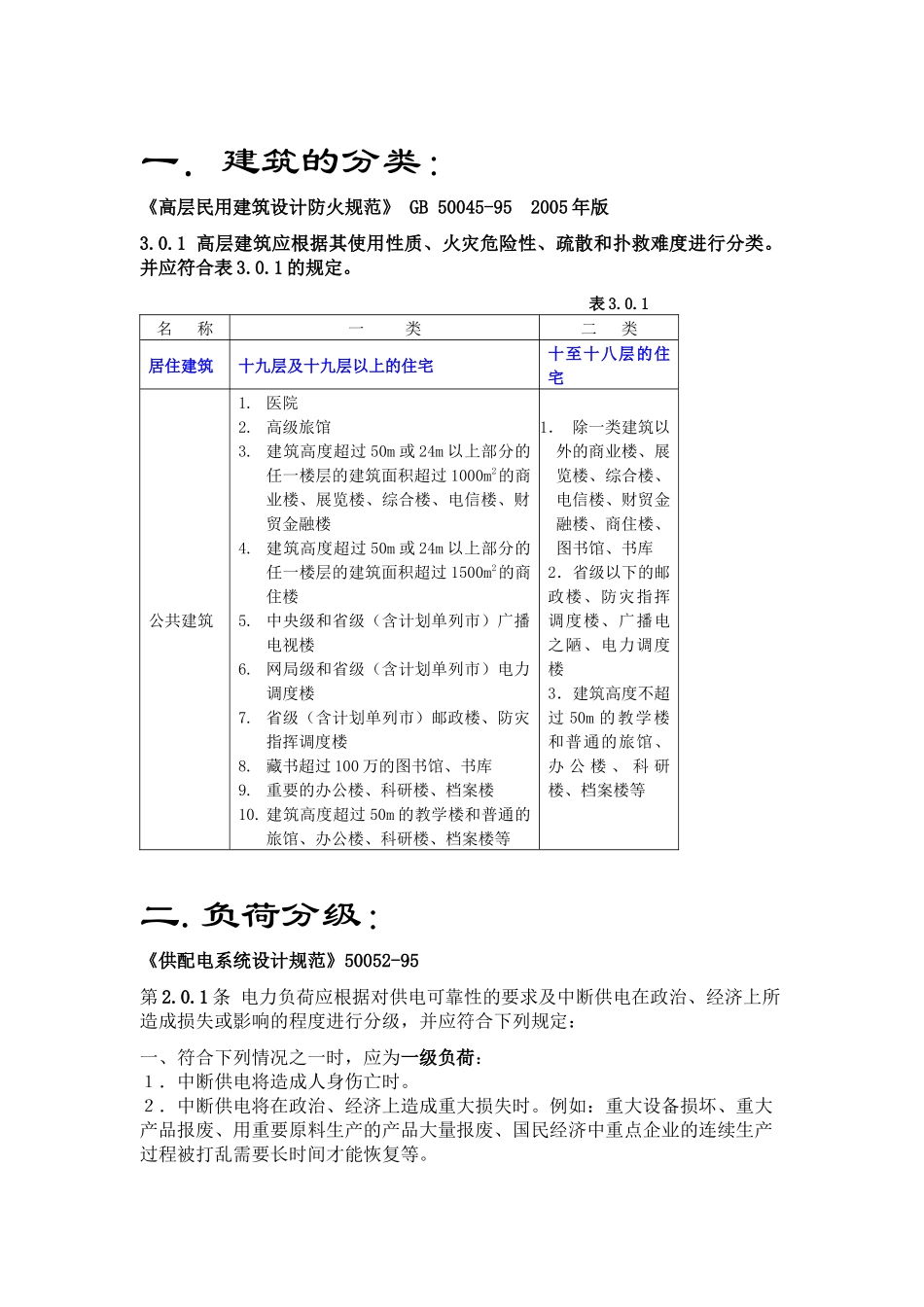

一．建筑的分类：《高层民用建筑设计防火规范》GB50045-952005年版3.0.1高层建筑应根据其使用性质、火灾危险性、疏散和扑救难度进行分类。并应符合表3.0.1的规定。表3.0.1名称一类二类居住建筑十九层及十九层以上的住宅十至十八层的住宅公共建筑1.医院2.高级旅馆3.建筑高度超过50m或24m以上部分的任一楼层的建筑面积超过1000m2的商业楼、展览楼、综合楼、电信楼、财贸金融楼4.建筑高度超过50m或24m以上部分的任一楼层的建筑面积超过1500m2的商住楼5.中央级和省级（含计划单列市）广播电视楼6.网局级和省级（含计划单列市）电力调度楼7.省级（含计划单列市）邮政楼、防灾指挥调度楼8.藏书超过100万的图书馆、书库9.重要的办公楼、科研楼、档案楼10.建筑高度超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等1．除一类建筑以外的商业楼、展览楼、综合楼、电信楼、财贸金融楼、商住楼、图书馆、书库2．省级以下的邮政楼、防灾指挥调度楼、广播电之陋、电力调度楼3．建筑高度不超过50m的教学楼和普通的旅馆、办公楼、科研楼、档案楼等二.负荷分级：《供配电系统设计规范》50052-95第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。２．中断供电将在政治、经济上造成重大损失时。例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。２．中断供电将影响重要用电单位的正常工作。例如：交通枢纽、通信枢纽等用电单位中的重要电力负荷，以及中断供电将造成大型影剧院、大型商场等较多人员集中的重要的公共场所秩序混乱。三、不属于一级和二级负荷者应为三级负荷。《民用建筑电气设计规范》（修订稿）JGJ/T16-1992民用建筑负荷分级：序号建筑物名称用电负荷名称负荷级别26一类建筑消防控制室、消防水泵、消防电梯及排水泵、防排烟设施、火灾自动报警及联动控制装置、自动灭火系统、火灾应急照明及疏散指示标志、电动防火卷帘、门窗及阀门等消防用电，走道照明、值班照明、警卫照明、障碍照明，主要业务和计算机系统电源，安防系统电源，电子信息设备机房电源，客梯电力，排污泵，变频调速（恒压供水）生活水泵电力一级27二类建筑消防控制室、消防水泵、消防电梯及排水泵、防排烟设施、火灾自动报警及联动控制装置、自动灭火系统、火灾应急照明及疏散指示标志、电动防火卷帘、门窗及阀门等消防用电，主要通道及楼梯间照明，客梯电力，排污泵，变频调速（恒压供水）生活水泵电力二级三.低压系统的接地型式：《民用建筑电气设计规范》（修订稿）JGJ/T16-199214.2.1低压配电系统接地型式可有以下三种：14.2.1.1TN系统电力系统有一点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。按照中性线与保护线组合情况，又可分为三种型式：（1）TN—S系统：整个系统的中性线（N）与保护线（PE）是分开的；适用范围：TN-S系统：适用于设有变电所的公共建筑、医院、有爆炸和火灾危险的厂房和场所、单相负荷比较集中的场所，数据处理设备、半导体整流设备和晶闸管设备比较集中的场所，洁净厂房，办公楼与科研楼，计算站，通信局、站以及一般住宅、商店等民用建筑的电气装置。（2）TN—C系统：整个系统的中性线（N）与保护线（PE）是合一的；适用范围：TN-C系统：安全水平较低。可用于有专业人员维护管理的一般性工业厂房和场所。（3）TN—C—S...
