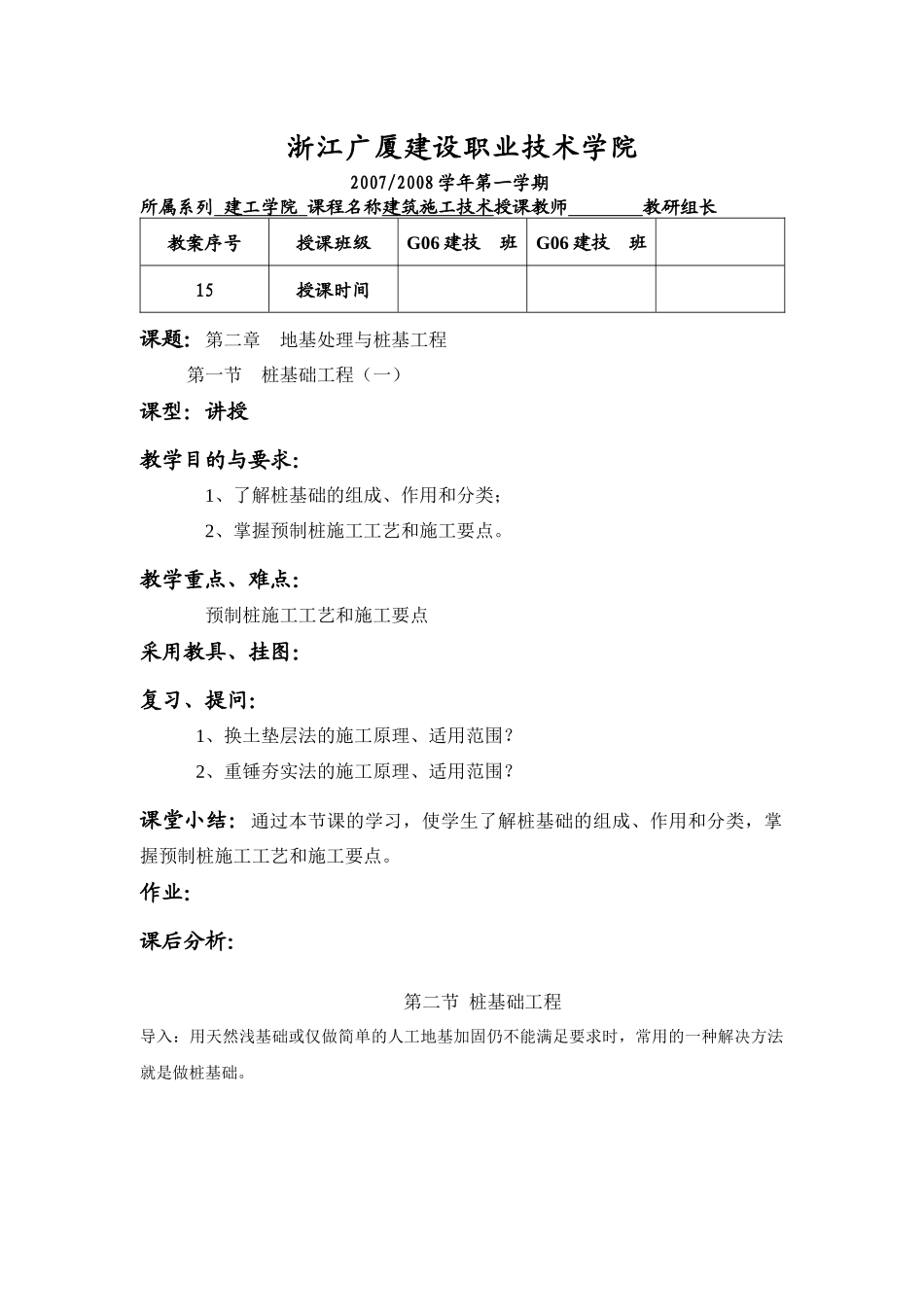

浙江广厦建设职业技术学院2007/2008学年第一学期所属系列建工学院课程名称建筑施工技术授课教师教研组长教案序号授课班级G06建技班G06建技班15授课时间课题：第二章地基处理与桩基工程第一节桩基础工程（一）课型：讲授教学目的与要求：1、了解桩基础的组成、作用和分类；2、掌握预制桩施工工艺和施工要点。教学重点、难点：预制桩施工工艺和施工要点采用教具、挂图：复习、提问：1、换土垫层法的施工原理、适用范围？2、重锤夯实法的施工原理、适用范围？课堂小结：通过本节课的学习，使学生了解桩基础的组成、作用和分类，掌握预制桩施工工艺和施工要点。作业：课后分析：第二节桩基础工程导入：用天然浅基础或仅做简单的人工地基加固仍不能满足要求时，常用的一种解决方法就是做桩基础。桩基础的组成和作用：由桩身和承台两部分组成，桩身或部分埋入土中，将上部结构的荷载通过桩穿过软弱土层传递到较深的地基，以解决浅基础承载力不足和变形较大的地基问题。桩基础的分类：1、按传力性质分：端承桩、摩擦桩；2、按制作方式分：预制桩、灌注桩；3、按预制桩沉入方法分：锤击法、水冲法、振动法、静力压桩法；4、按灌注桩成孔方法分：钻孔、冲孔、挖孔灌注法、钻扩孔、沉管和爆扩灌注法等；5、按成桩方法分：非挤土成孔桩、部分挤土桩和挤土桩；6、按断面形式分：圆桩、方桩、多边行桩和管桩等；7、按制作材料分：混凝土桩，钢筋混凝土桩、钢桩等。一、预制桩施工钢筋混凝土预制桩的施工，主要包括预制、起吊、运输、堆放、沉桩等过程。（一）桩的制作、起吊、运输和堆放1、桩（实心桩和管桩）的制作：a、实心桩正方形，边长200～450mm；（管桩的外径通常为400mm、500mm，壁厚80-110mm）；b、30m以上的桩可分段预制，工厂制作每段不宜超过12M；c、砼强度等级不宜低于C30（预应力砼桩的强度等级不宜低于C40）；d、长桩现场制作，短桩工厂预制；e、用叠浇法预制桩施工，不宜超过4层，下层或邻桩的砼达到30％设计强度以后方可进行（管桩每节长度8～10M，采用离心法生产制作）。f、制作程序为：现场布置→场地处理→浇地坪筑砼→支模→扎筋、安设吊环→浇筑混凝土→养护→（到30％强度后）拆模→支间隔端头模板、刷隔离剂、扎筋→浇筑间隔桩混凝土→同法间隔重叠制作第二层桩→…→养护到70％强度起吊→达100％强度后运输。（图示）g、钢筋骨架主筋12-25mm（不宜小于Φ14mm），箍筋为6-8mm，间距不大于200mm，主筋对焊（接头数量不得超过50％。距离应大于30d且不小于500mm）。h、覆盖洒水养护不少于7d。i、桩的制作质量除应符合有关规范的允许偏差规定外，还应符合下列要求：1）表面平整、密实，掉角的深度不应超过10MM，且局部蜂窝和掉角的缺损总面积不得超过该桩表面全部面积的0.5%，并不得过分集中。2）收缩裂缝深度不得大于20mm，宽度不得大于0.25MM；横向裂缝长度不得超过0.5倍的边长。3）桩顶和桩尖处不得有蜂窝、麻面、裂缝和掉角。2、桩的起吊：桩的强度达到设计强度标准值的70%后方可起吊，在吊索与桩间应加衬垫，起吊应平稳提升，起吊时，必须合理选择吊点，防止在起吊过程中过弯而损坏。a、d一点起吊b两点起吊c三点起吊；e、f管桩一点及两点起吊3、桩的运输：混凝土预制桩达到设计强度的100%方可运输。可采用平板拖车（场外运输）或轻轨平板车运输（场内运输）。4、桩的堆放：垫平、放稳，堆放层数不宜超过4层，不同规格的桩应分别堆放。（二）沉桩机械设备打桩设备主要包括桩锤、桩架和动力装置三部分。1、桩锤是对桩施加冲击力，将桩打入土中。桩锤主要有落锤、汽锤、柴油锤、振动锤等，目前应用较广的是柴油锤。（1）落锤：落锤重量为5~20KN，用于普通粘性土和含砾石较多的土层中打桩。（2）汽锤：a、单动汽锤的锤重30~150KN，适用于打各种桩。b、双动汽锤的锤重0.6~6t(6~160KN)，适用于打各种桩，并可以用于拔桩和水下打桩。（3）柴油锤：打桩工效高，构造简单，移动灵活，使用方便，不适用于在过硬或过软的土层中打桩，多用于打木桩、钢板桩及长度在12m以内的钢筋混凝土桩。（4）液压锤：新型、低噪音、无油烟、能耗省的打桩锤。它是由液压推动密闭在锤壳体...
