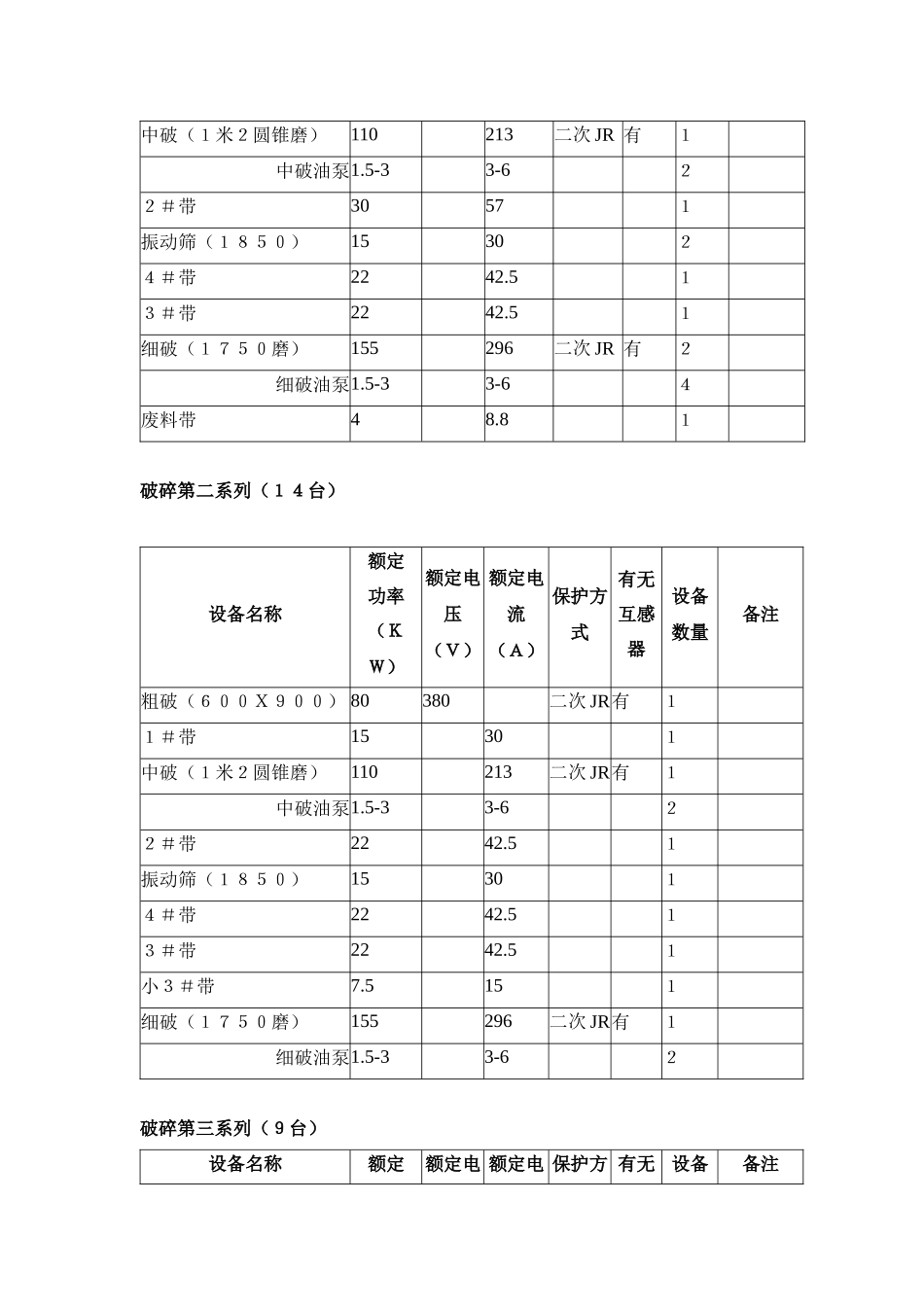

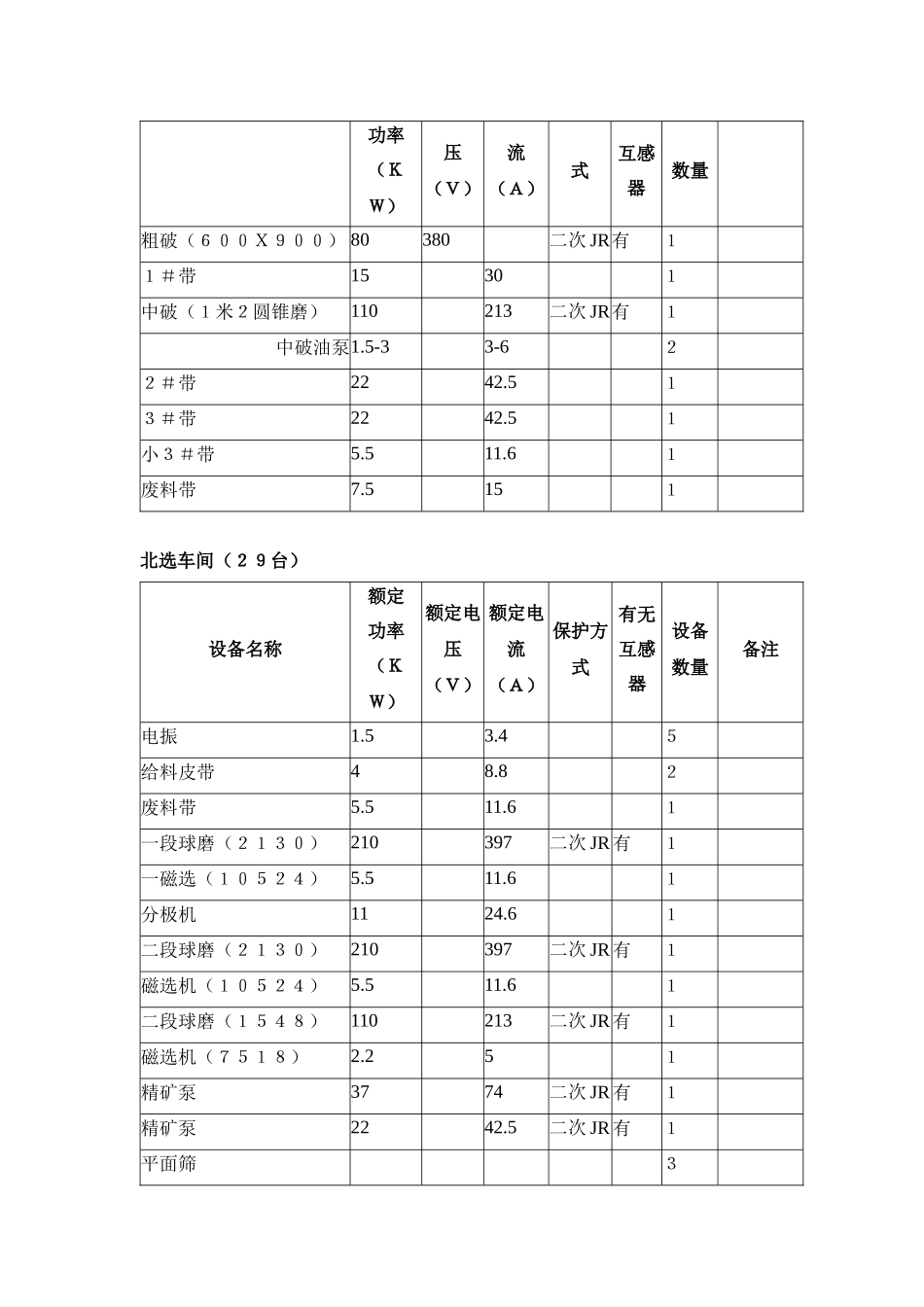

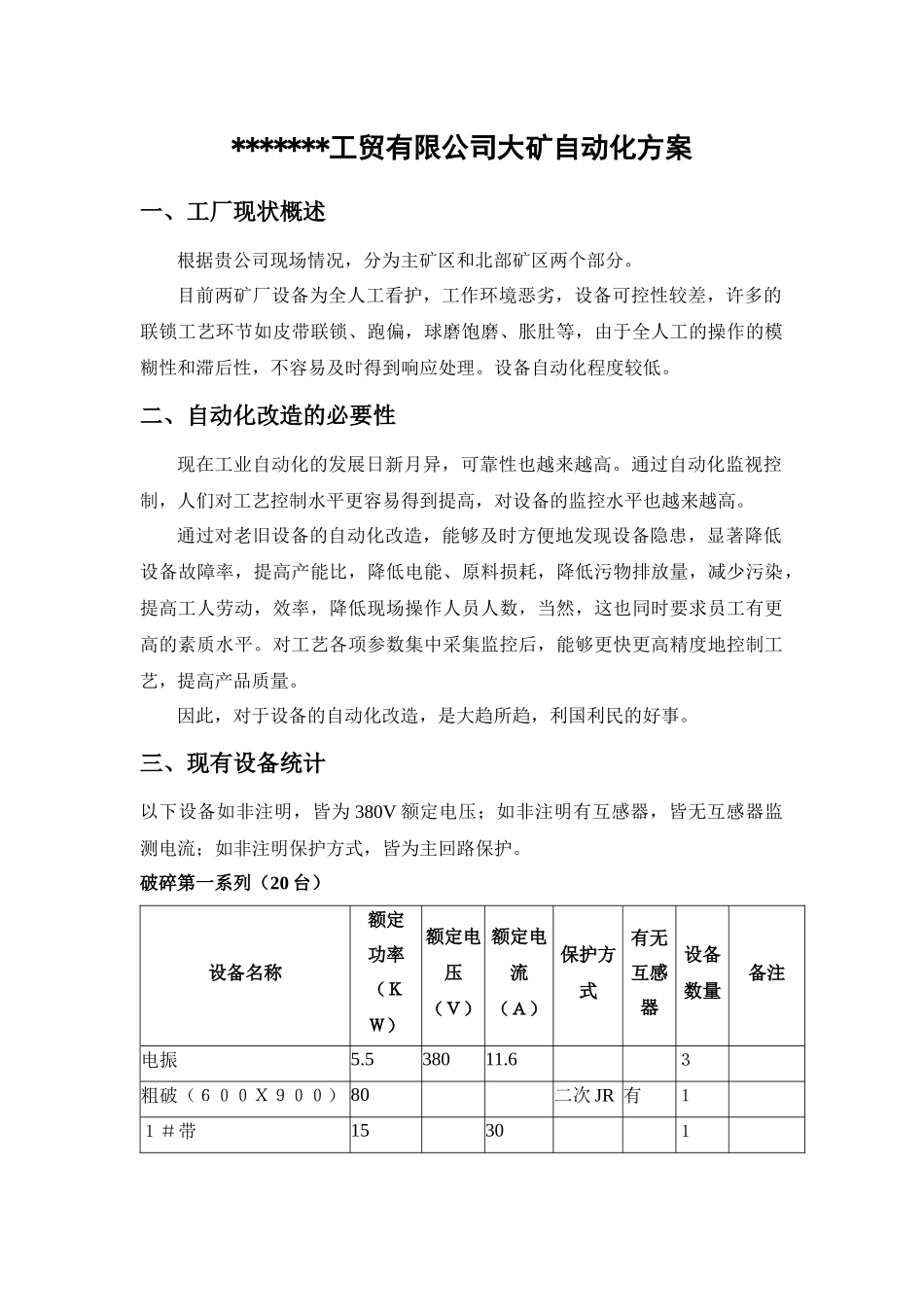

*******工贸有限公司大矿自动化方案一、工厂现状概述根据贵公司现场情况，分为主矿区和北部矿区两个部分。目前两矿厂设备为全人工看护，工作环境恶劣，设备可控性较差，许多的联锁工艺环节如皮带联锁、跑偏，球磨饱磨、胀肚等，由于全人工的操作的模糊性和滞后性，不容易及时得到响应处理。设备自动化程度较低。二、自动化改造的必要性现在工业自动化的发展日新月异，可靠性也越来越高。通过自动化监视控制，人们对工艺控制水平更容易得到提高，对设备的监控水平也越来越高。通过对老旧设备的自动化改造，能够及时方便地发现设备隐患，显著降低设备故障率，提高产能比，降低电能、原料损耗，降低污物排放量，减少污染，提高工人劳动，效率，降低现场操作人员人数，当然，这也同时要求员工有更高的素质水平。对工艺各项参数集中采集监控后，能够更快更高精度地控制工艺，提高产品质量。因此，对于设备的自动化改造，是大趋所趋，利国利民的好事。三、现有设备统计以下设备如非注明，皆为380V额定电压；如非注明有互感器，皆无互感器监测电流；如非注明保护方式，皆为主回路保护。破碎第一系列（20台）设备名称额定功率（ＫＷ）额定电压（Ｖ）额定电流（Ａ）保护方式有无互感器设备数量备注电振5.538011.6３粗破（６００Ｘ９００）80二次JR有１１＃带1530１中破（１米２圆锥磨）110213二次JR有１中破油泵1.5-33-6２２＃带3057１振动筛（１８５０）1530２４＃带2242.5１３＃带2242.5１细破（１７５０磨）155296二次JR有２细破油泵1.5-33-6４废料带48.8１破碎第二系列（１４台）设备名称额定功率（ＫＷ）额定电压（Ｖ）额定电流（Ａ）保护方式有无互感器设备数量备注粗破（６００Ｘ９００）80380二次JR有１１＃带1530１中破（１米２圆锥磨）110213二次JR有１中破油泵1.5-33-6２２＃带2242.5１振动筛（１８５０）1530１４＃带2242.5１３＃带2242.5１小３＃带7.515１细破（１７５０磨）155296二次JR有１细破油泵1.5-33-6２破碎第三系列（９台）设备名称额定额定电额定电保护方有无设备备注功率（ＫＷ）压（Ｖ）流（Ａ）式互感器数量粗破（６００Ｘ９００）80380二次JR有１１＃带1530１中破（１米２圆锥磨）110213二次JR有１中破油泵1.5-33-6２２＃带2242.5１３＃带2242.5１小３＃带5.511.6１废料带7.515１北选车间（２９台）设备名称额定功率（ＫＷ）额定电压（Ｖ）额定电流（Ａ）保护方式有无互感器设备数量备注电振1.53.4５给料皮带48.8２废料带5.511.6１一段球磨（２１３０）210397二次JR有１一磁选（１０５２４）5.511.6１分极机1124.6１二段球磨（２１３０）210397二次JR有１磁选机（１０５２４）5.511.6１二段球磨（１５４８）110213二次JR有１磁选机（７５１８）2.25１精矿泵3774二次JR有１精矿泵2242.5二次JR有１平面筛３磁团聚（精选机）２精磁选２渣浆泵55103二次JR有５大选车间（８２台）设备名称额定功率（ＫＷ）额定电压（Ｖ）额定电流（Ａ）保护方式有无互感器设备数量备注电振2.2-35-6９１＃磨给料皮带48.8２３＃磨给料皮带48.8２４＃磨给料皮带48.8１回收皮带1530２废料带7.515１１＃球磨280600036过流继电器有１１＃球磨油泵1.53２１＃球磨分极机1124.6２３＃球磨280600036过流继电器有１３＃球磨油泵1.53２３＃球磨分极机1124.6２４＃球磨220416二次JR有１４＃球磨分极机1124.6１４＃球磨下磁选机5.511.6１４＃球磨下小精矿泵1124２打捞机１卧泵55103二次JR有２渣浆泵185346二次JR有３滚筒筛３９＃带1530２１磁选5.511.6１１磁选下平面筛１１磁选下精矿泵55103２１磁选下磁团聚２１磁选下磁选机5.511.6２过滤机48.8３真空泵4588二次JR有３精粉带48.8３胶泵75141二次JR有３二段球磨（２１３７５）245464二次JR有２二段球磨（２１３０）245464二次JR有１３个球磨下平面筛１０平面筛下精矿泵55103２精矿泵下磁团聚２磁选机（７５１８）5.511.6１磁选机（１０５２４）5.511.6１共约１５５台设备四、改造方案（一）、整体原则：A.系统性能可靠、技术成熟，能长期、稳定、连续运行。B.技术先进。（二）、功能描述1、集中控制方案：A、系统控制方式为集中联锁和就地解锁（可实...
