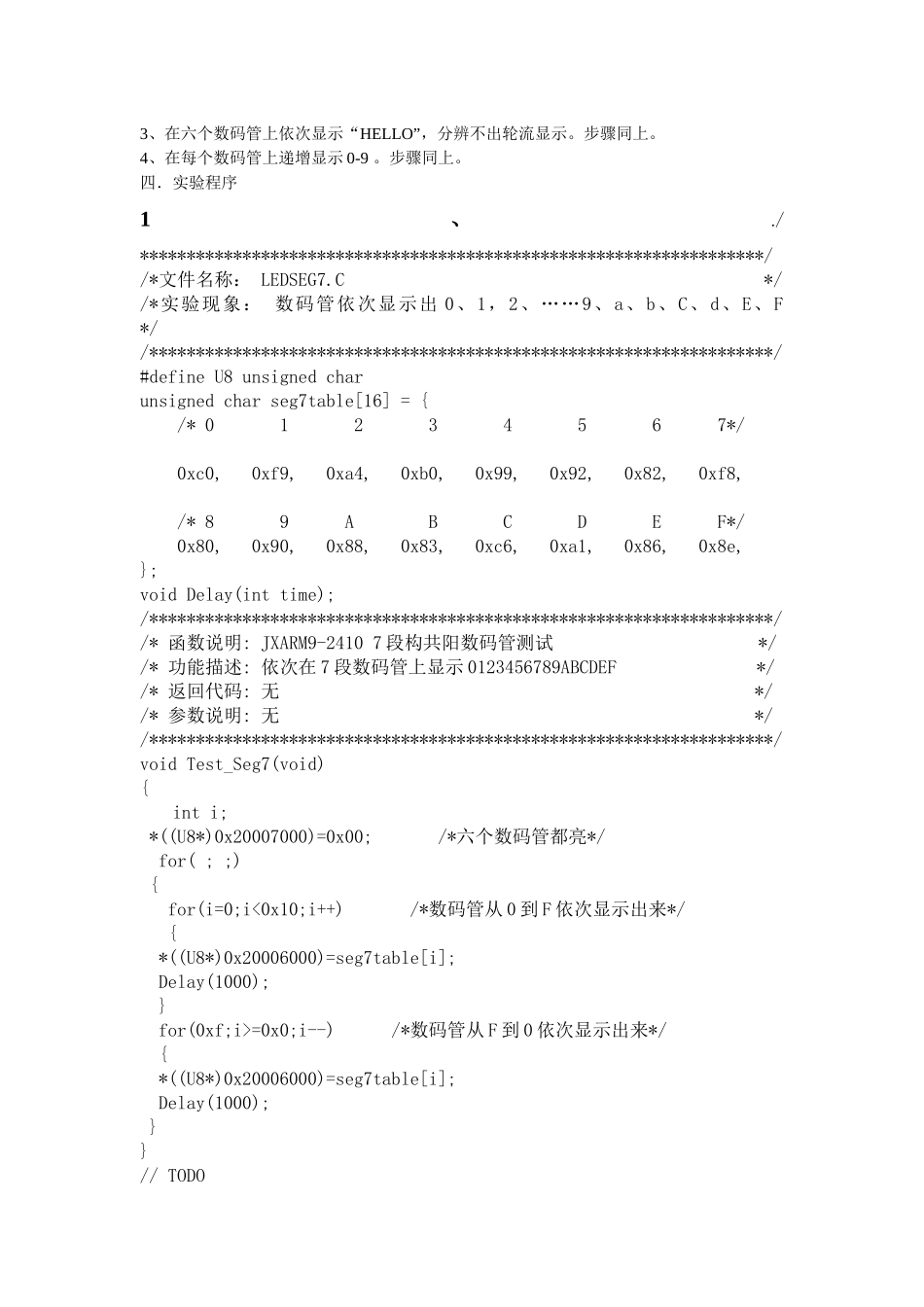

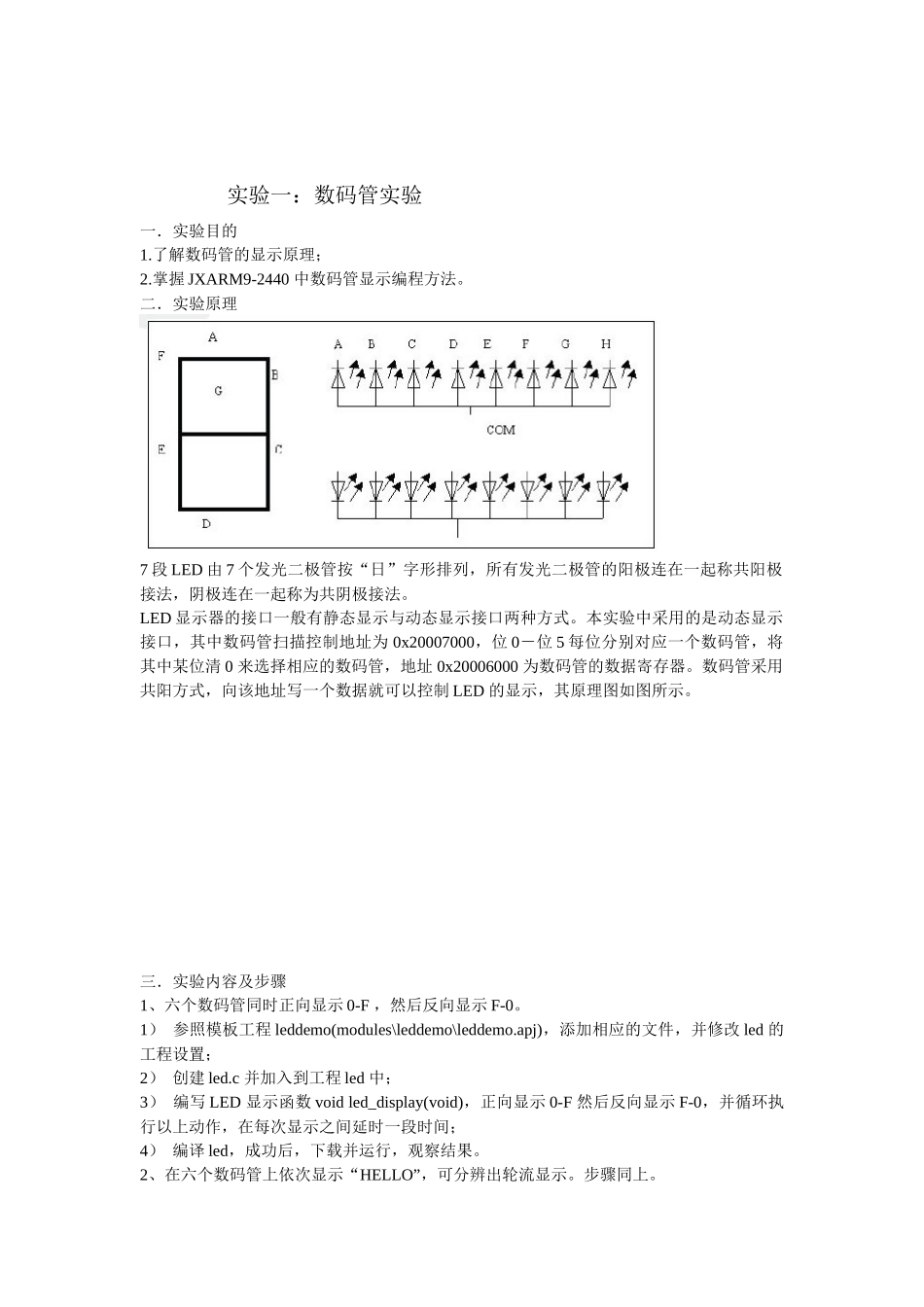

单片机实验报告班级：1304031学号：姓名：实验一：数码管实验一．实验目的1.了解数码管的显示原理；2.掌握JXARM9-2440中数码管显示编程方法。二．实验原理7段LED由7个发光二极管按“日”字形排列，所有发光二极管的阳极连在一起称共阳极接法，阴极连在一起称为共阴极接法。LED显示器的接口一般有静态显示与动态显示接口两种方式。本实验中采用的是动态显示接口，其中数码管扫描控制地址为0x20007000，位0－位5每位分别对应一个数码管，将其中某位清0来选择相应的数码管，地址0x20006000为数码管的数据寄存器。数码管采用共阳方式，向该地址写一个数据就可以控制LED的显示，其原理图如图所示。三．实验内容及步骤1、六个数码管同时正向显示0-F，然后反向显示F-0。1）参照模板工程leddemo(modules\leddemo\leddemo.apj)，添加相应的文件，并修改led的工程设置；2）创建led.c并加入到工程led中；3）编写LED显示函数voidled_display(void)，正向显示0-F然后反向显示F-0，并循环执行以上动作，在每次显示之间延时一段时间；4）编译led，成功后，下载并运行，观察结果。2、在六个数码管上依次显示“HELLO”，可分辨出轮流显示。步骤同上。3、在六个数码管上依次显示“HELLO”，分辨不出轮流显示。步骤同上。4、在每个数码管上递增显示0-9。步骤同上。四．实验程序1、./*******************************************************************//*文件名称：LEDSEG7.C*//*实验现象：数码管依次显示出0、1，2、……9、a、b、C、d、E、F*//*******************************************************************/#defineU8unsignedcharunsignedcharseg7table[16]={/*01234567*/0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,/*89ABCDEF*/0x80,0x90,0x88,0x83,0xc6,0xa1,0x86,0x8e,};voidDelay(inttime);/*******************************************************************//*函数说明:JXARM9-24107段构共阳数码管测试*//*功能描述:依次在7段数码管上显示0123456789ABCDEF*//*返回代码:无*//*参数说明:无*//*******************************************************************/voidTest_Seg7(void){inti;*((U8*)0x20007000)=0x00;/*六个数码管都亮*/for(;;){for(i=0;i<0x10;i++)/*数码管从0到F依次显示出来*/{*((U8*)0x20006000)=seg7table[i];Delay(1000);}for(0xf;i>=0x0;i--)/*数码管从F到0依次显示出来*/{*((U8*)0x20006000)=seg7table[i];Delay(1000);}}//TODO}/*****************************************************************//*Functionname:循环延时子程序*//*Description:循环'time'次*//*Returntype：void*//*Argument:循环延时计数器*//*****************************************************************/voidDelay(inttime){inti;intdelayLoopCount=1000;for(;time>0;time--);for(i=0;i
