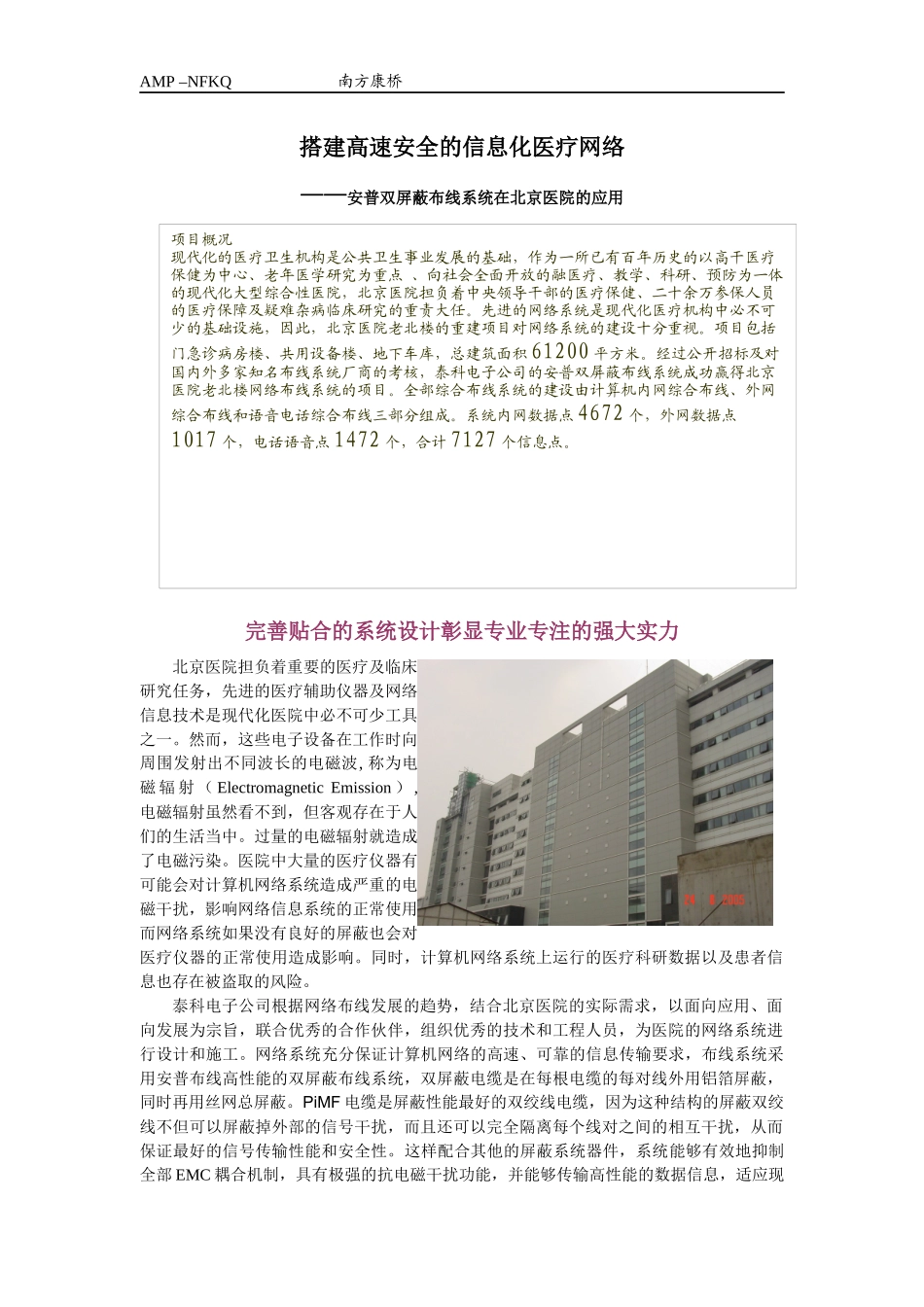

项目概况现代化的医疗卫生机构是公共卫生事业发展的基础，作为一所已有百年历史的以高干医疗保健为中心、老年医学研究为重点、向社会全面开放的融医疗、教学、科研、预防为一体的现代化大型综合性医院，北京医院担负着中央领导干部的医疗保健、二十余万参保人员的医疗保障及疑难杂病临床研究的重责大任。先进的网络系统是现代化医疗机构中必不可少的基础设施，因此，北京医院老北楼的重建项目对网络系统的建设十分重视。项目包括门急诊病房楼、共用设备楼、地下车库，总建筑面积61200平方米。经过公开招标及对国内外多家知名布线系统厂商的考核，泰科电子公司的安普双屏蔽布线系统成功赢得北京医院老北楼网络布线系统的项目。全部综合布线系统的建设由计算机内网综合布线、外网综合布线和语音电话综合布线三部分组成。系统内网数据点4672个，外网数据点1017个，电话语音点1472个，合计7127个信息点。AMP–NFKQ南方康桥搭建高速安全的信息化医疗网络——安普双屏蔽布线系统在北京医院的应用完善贴合的系统设计彰显专业专注的强大实力北京医院担负着重要的医疗及临床研究任务，先进的医疗辅助仪器及网络信息技术是现代化医院中必不可少工具之一。然而，这些电子设备在工作时向周围发射出不同波长的电磁波,称为电磁辐射（ElectromagneticEmission）,电磁辐射虽然看不到，但客观存在于人们的生活当中。过量的电磁辐射就造成了电磁污染。医院中大量的医疗仪器有可能会对计算机网络系统造成严重的电磁干扰，影响网络信息系统的正常使用，而网络系统如果没有良好的屏蔽也会对医疗仪器的正常使用造成影响。同时，计算机网络系统上运行的医疗科研数据以及患者信息也存在被盗取的风险。泰科电子公司根据网络布线发展的趋势，结合北京医院的实际需求，以面向应用、面向发展为宗旨，联合优秀的合作伙伴，组织优秀的技术和工程人员，为医院的网络系统进行设计和施工。网络系统充分保证计算机网络的高速、可靠的信息传输要求，布线系统采用安普布线高性能的双屏蔽布线系统，双屏蔽电缆是在每根电缆的每对线外用铝箔屏蔽，同时再用丝网总屏蔽。PiMF电缆是屏蔽性能最好的双绞线电缆，因为这种结构的屏蔽双绞线不但可以屏蔽掉外部的信号干扰，而且还可以完全隔离每个线对之间的相互干扰，从而保证最好的信号传输性能和安全性。这样配合其他的屏蔽系统器件，系统能够有效地抑制全部EMC耦合机制，具有极强的抗电磁干扰功能，并能够传输高性能的数据信息，适应现在和将来网络技术发展的需要，具有实用性、先进性、安全性、可扩展性、可灵活应用等特点。作为网络的基础设施，能保证建成后的网络系统实现数据通信、话音通信、图像通信、图像传递以及ISDN、ATM的高质量传输。同时所有部件全部采用全模块化部件，除去固定于建筑物内的缆线外，其余所有的插接件都是模块化的标准件，以方便将来有更大的发展时，很容易地将设备扩展进去。同时，为满足北京医院老北楼重建项目对网络管理和信息安全性的要求，将实现计算机内网、外网和语音电话综合布线等统一的结构化综合布线系统，计算机内网网络与外网网络及语音电话网络物理隔离。各楼层内网网络机柜的数据主干全部采用安普室内十二芯单模光缆，可以满足万兆传输要求；各楼层外网网络机柜的数据主干全部采用安普室内六芯单模光缆，可以满足万兆传输要求；各楼层外网网络机柜的电话语音主干全部采用安普室内3类25对或50对大对数双绞线。通过安普布线系统管理软件建立科学完善的系统管理。另外提供丰富的标签产品，可通过颜色（红、蓝、绿、黑、宗和白）与标识（电脑、电话、文字等图形符号）区别内网和外网数据、电话语音系统。所有标签的标准遵循TIA/EIA606标准。严格周密的施工体现一丝不苟的专业精神项目中使用的屏蔽布线系统的优点主要体现在它具有的很强的抵抗外界电磁干扰、射频干扰的能力；同时也能够防止内部传输信号向外界的能量辐射，具有很好的系统安全性。但是屏蔽系统的安装和接地要求却要高于一般的非屏蔽布线系统。静电屏蔽的原理是在屏蔽罩接地后干扰电流经屏蔽外层流入大地，因此如果安装和接地不当，不但不能减少干扰，反而会引入更多的干扰...
