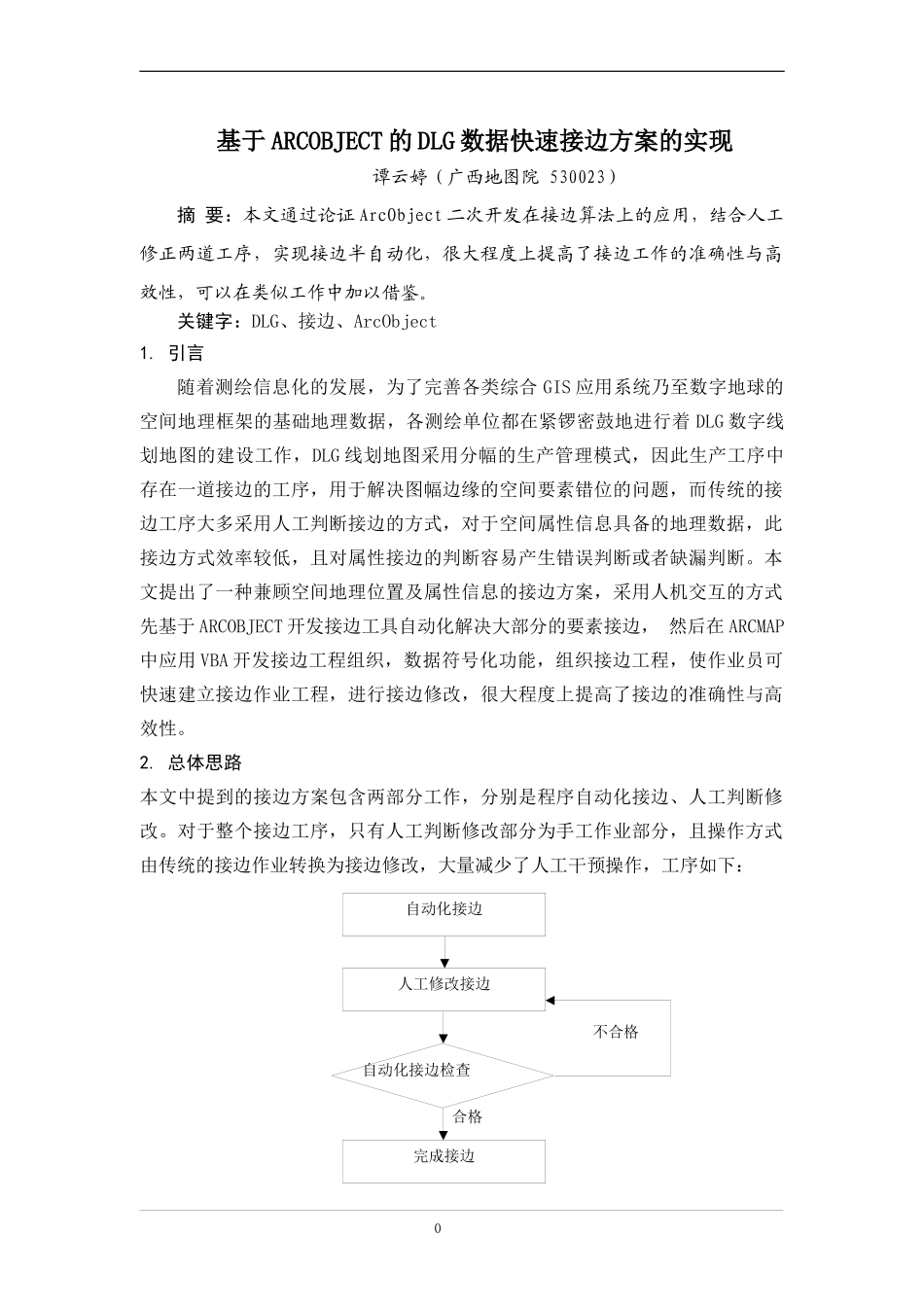

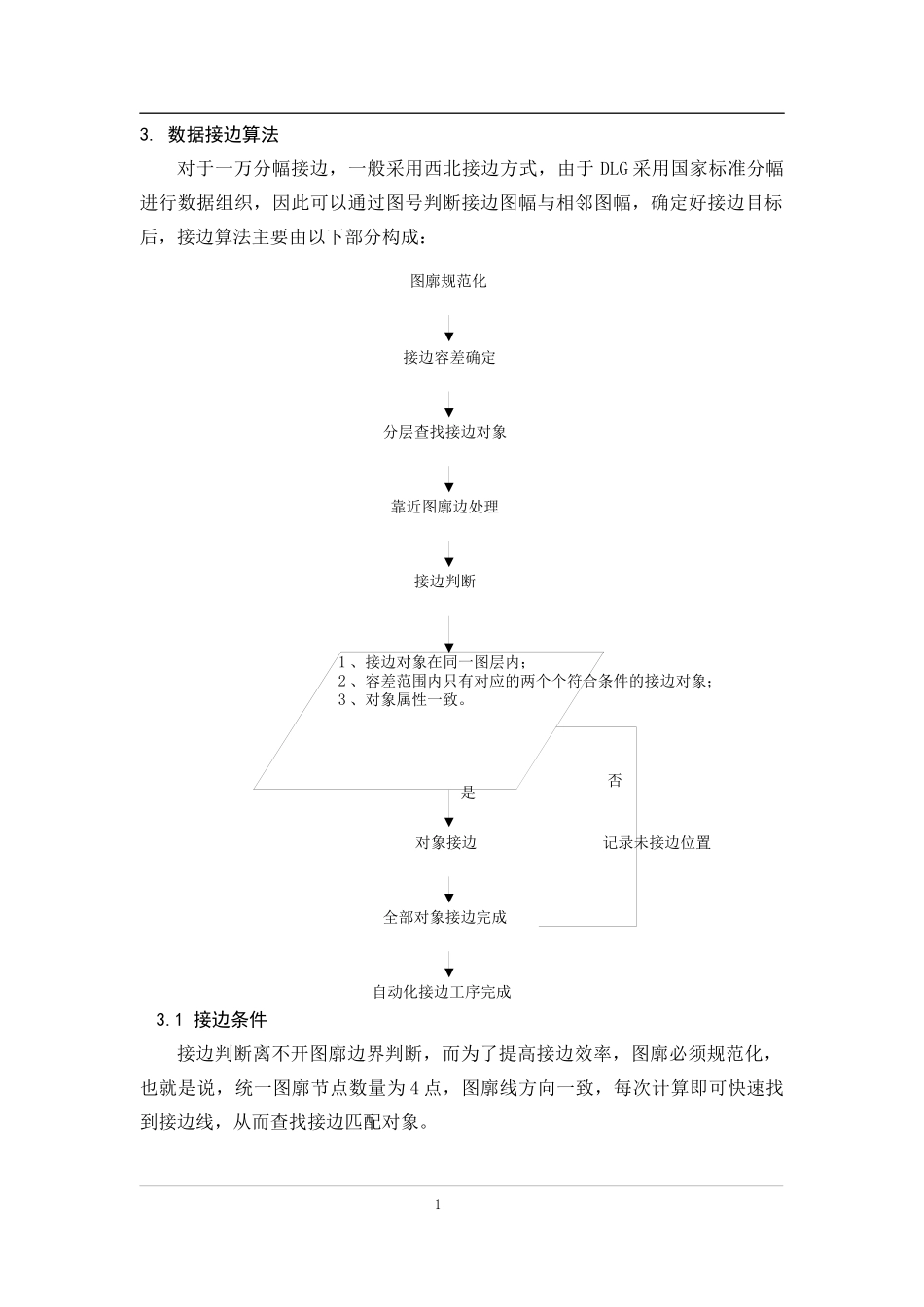

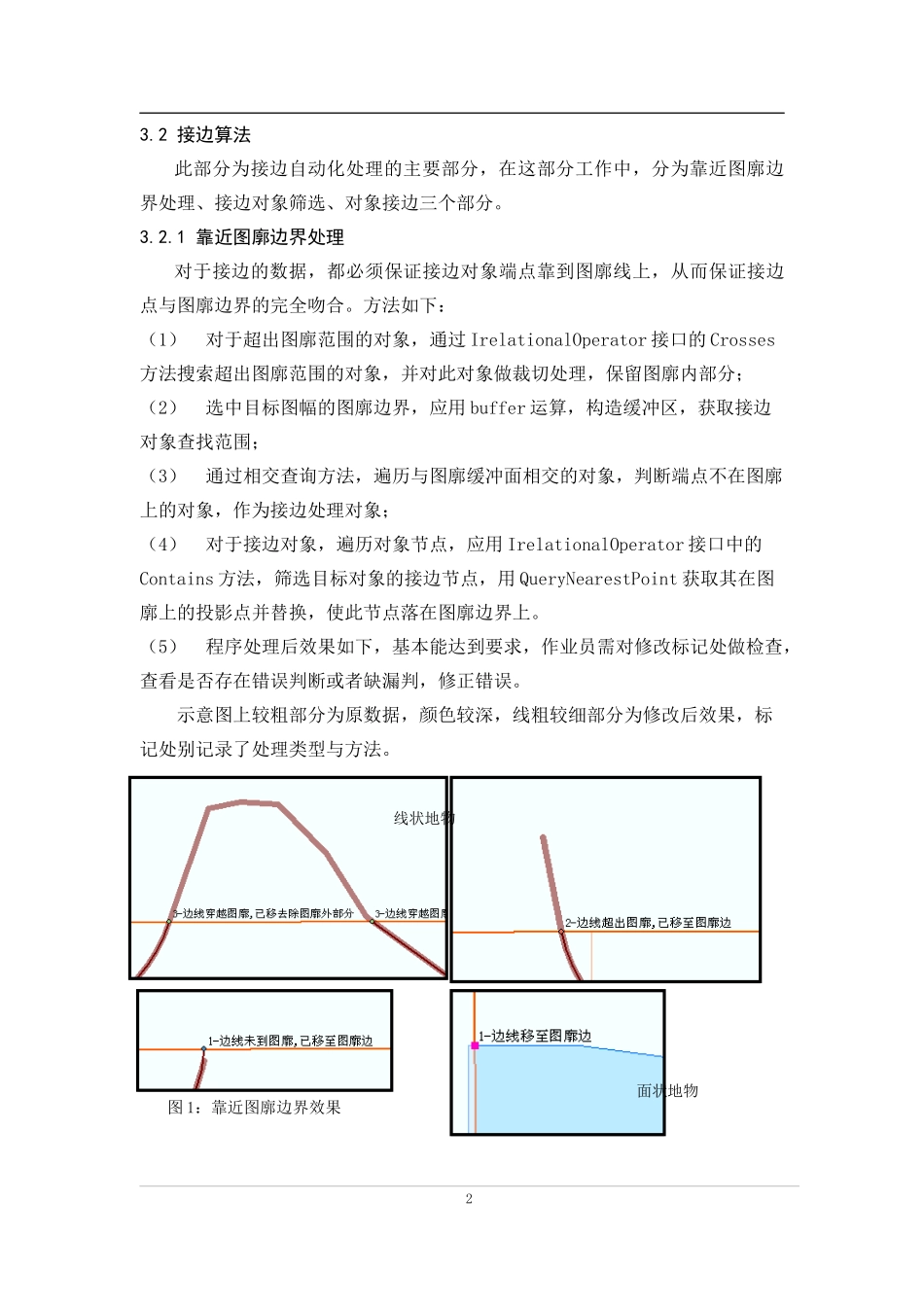

自动化接边人工修改接边自动化接边检查完成接边合格不合格基于ARCOBJECT的DLG数据快速接边方案的实现谭云婷（广西地图院530023）摘要：本文通过论证ArcObject二次开发在接边算法上的应用，结合人工修正两道工序，实现接边半自动化，很大程度上提高了接边工作的准确性与高效性，可以在类似工作中加以借鉴。关键字：DLG、接边、ArcObject1.引言随着测绘信息化的发展，为了完善各类综合GIS应用系统乃至数字地球的空间地理框架的基础地理数据，各测绘单位都在紧锣密鼓地进行着DLG数字线划地图的建设工作，DLG线划地图采用分幅的生产管理模式，因此生产工序中存在一道接边的工序，用于解决图幅边缘的空间要素错位的问题，而传统的接边工序大多采用人工判断接边的方式，对于空间属性信息具备的地理数据，此接边方式效率较低，且对属性接边的判断容易产生错误判断或者缺漏判断。本文提出了一种兼顾空间地理位置及属性信息的接边方案，采用人机交互的方式先基于ARCOBJECT开发接边工具自动化解决大部分的要素接边，然后在ARCMAP中应用VBA开发接边工程组织，数据符号化功能，组织接边工程，使作业员可快速建立接边作业工程，进行接边修改，很大程度上提高了接边的准确性与高效性。2.总体思路本文中提到的接边方案包含两部分工作，分别是程序自动化接边、人工判断修改。对于整个接边工序，只有人工判断修改部分为手工作业部分，且操作方式由传统的接边作业转换为接边修改，大量减少了人工干预操作，工序如下：0图廓规范化接边容差确定1、接边对象在同一图层内；2、容差范围内只有对应的两个个符合条件的接边对象；3、对象属性一致。对象接边是否分层查找接边对象靠近图廓边处理接边判断记录未接边位置全部对象接边完成自动化接边工序完成3.数据接边算法对于一万分幅接边，一般采用西北接边方式，由于DLG采用国家标准分幅进行数据组织，因此可以通过图号判断接边图幅与相邻图幅，确定好接边目标后，接边算法主要由以下部分构成：3.1接边条件接边判断离不开图廓边界判断，而为了提高接边效率，图廓必须规范化，也就是说，统一图廓节点数量为4点，图廓线方向一致，每次计算即可快速找到接边线，从而查找接边匹配对象。1面状地物线状地物3.2接边算法此部分为接边自动化处理的主要部分，在这部分工作中，分为靠近图廓边界处理、接边对象筛选、对象接边三个部分。3.2.1靠近图廓边界处理对于接边的数据，都必须保证接边对象端点靠到图廓线上，从而保证接边点与图廓边界的完全吻合。方法如下：（1）对于超出图廓范围的对象，通过IrelationalOperator接口的Crosses方法搜索超出图廓范围的对象，并对此对象做裁切处理，保留图廓内部分；（2）选中目标图幅的图廓边界，应用buffer运算，构造缓冲区，获取接边对象查找范围；（3）通过相交查询方法，遍历与图廓缓冲面相交的对象，判断端点不在图廓上的对象，作为接边处理对象；（4）对于接边对象，遍历对象节点，应用IrelationalOperator接口中的Contains方法，筛选目标对象的接边节点，用QueryNearestPoint获取其在图廓上的投影点并替换，使此节点落在图廓边界上。（5）程序处理后效果如下，基本能达到要求，作业员需对修改标记处做检查，查看是否存在错误判断或者缺漏判，修正错误。示意图上较粗部分为原数据，颜色较深，线粗较细部分为修改后效果，标记处别记录了处理类型与方法。图1：靠近图廓边界效果2接边点在容差范围内找到对象，自动接边。对照北图幅对应对象修改端点位置接边点在容差范围内找到对象，但属性不一致，显示未接边标记，供人工判断修改。接边点在容差范围内找不到对象，显示未接边标记，供人工判断修改。图3：未接边错误标记13.2.2接边处理接边采用西北接边，目标图幅只对西北边界上的地物作接边处理，东南方向不变，因所有对象都已靠近图廓边界，因此接边处理只处理端点对接问题。主要方法如下：（1）提取目标图幅的西、北图廓，应用buffer方法构造西北图廓缓冲区；（2）搜索目标图幅以及对应西、北图幅中落在缓冲区内的对象，作端点判断处理；（3）设置接边容差，如果对象端点在相邻图幅中找到属性一致的对象，修改目标图幅对象端点...
