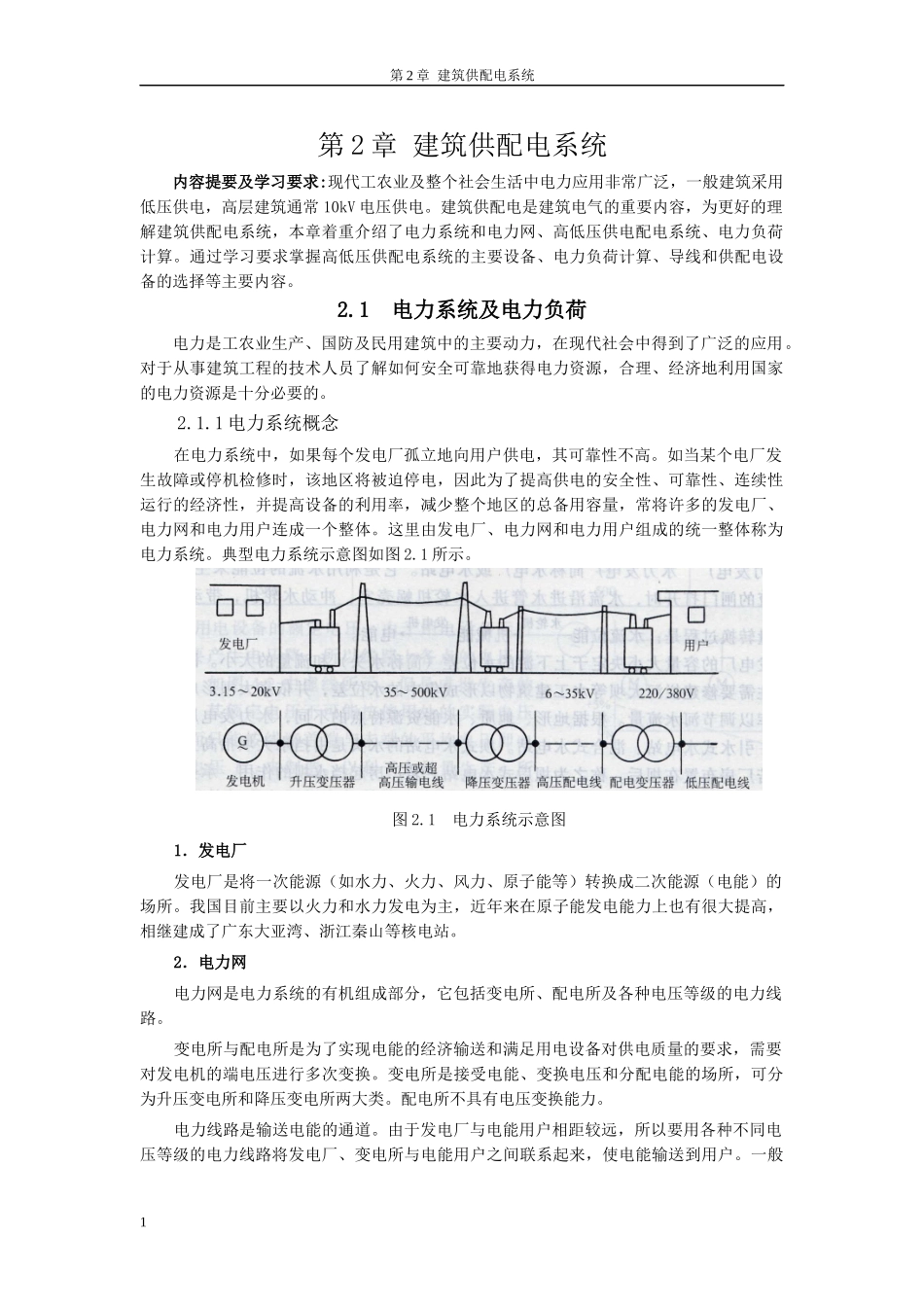

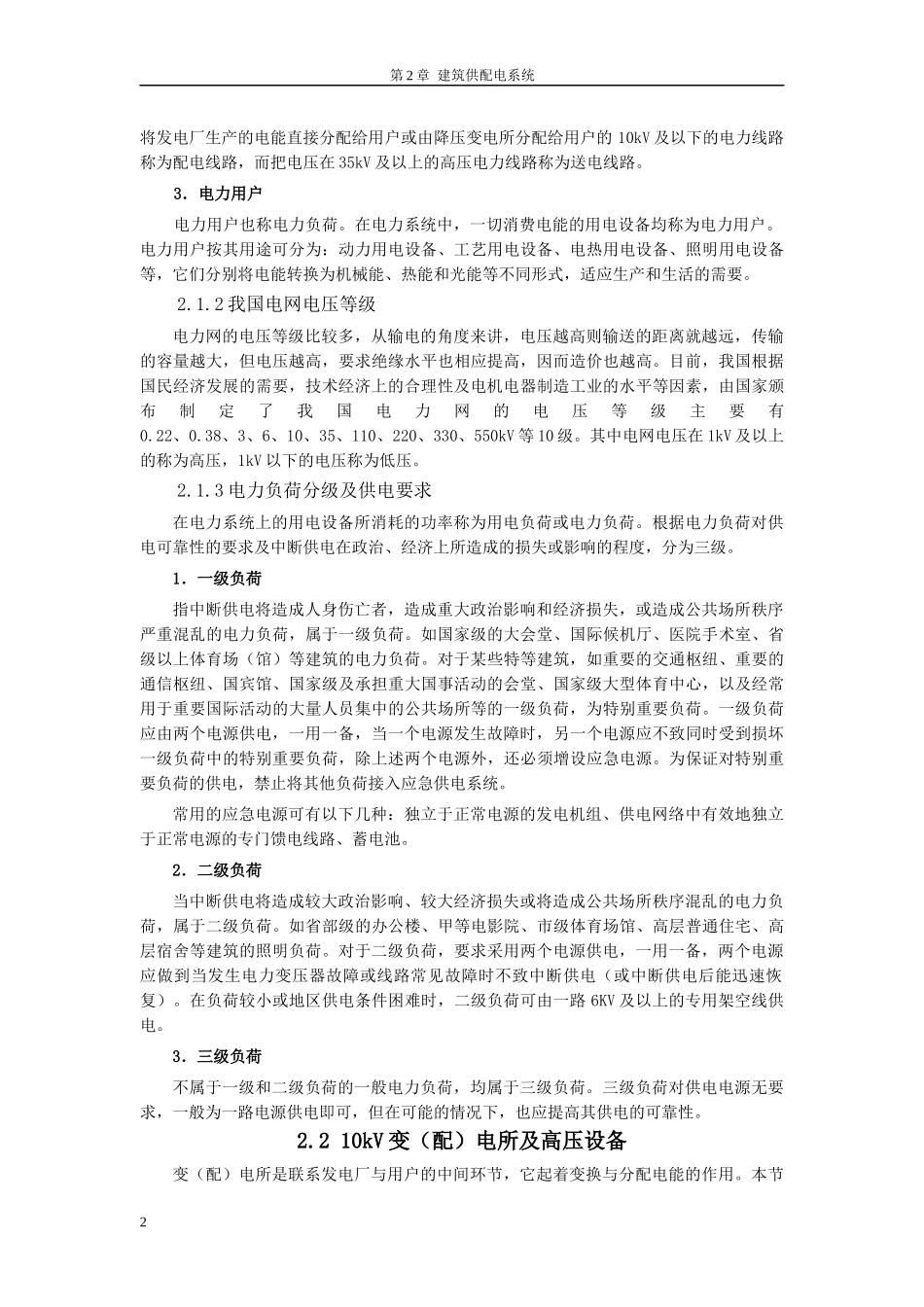

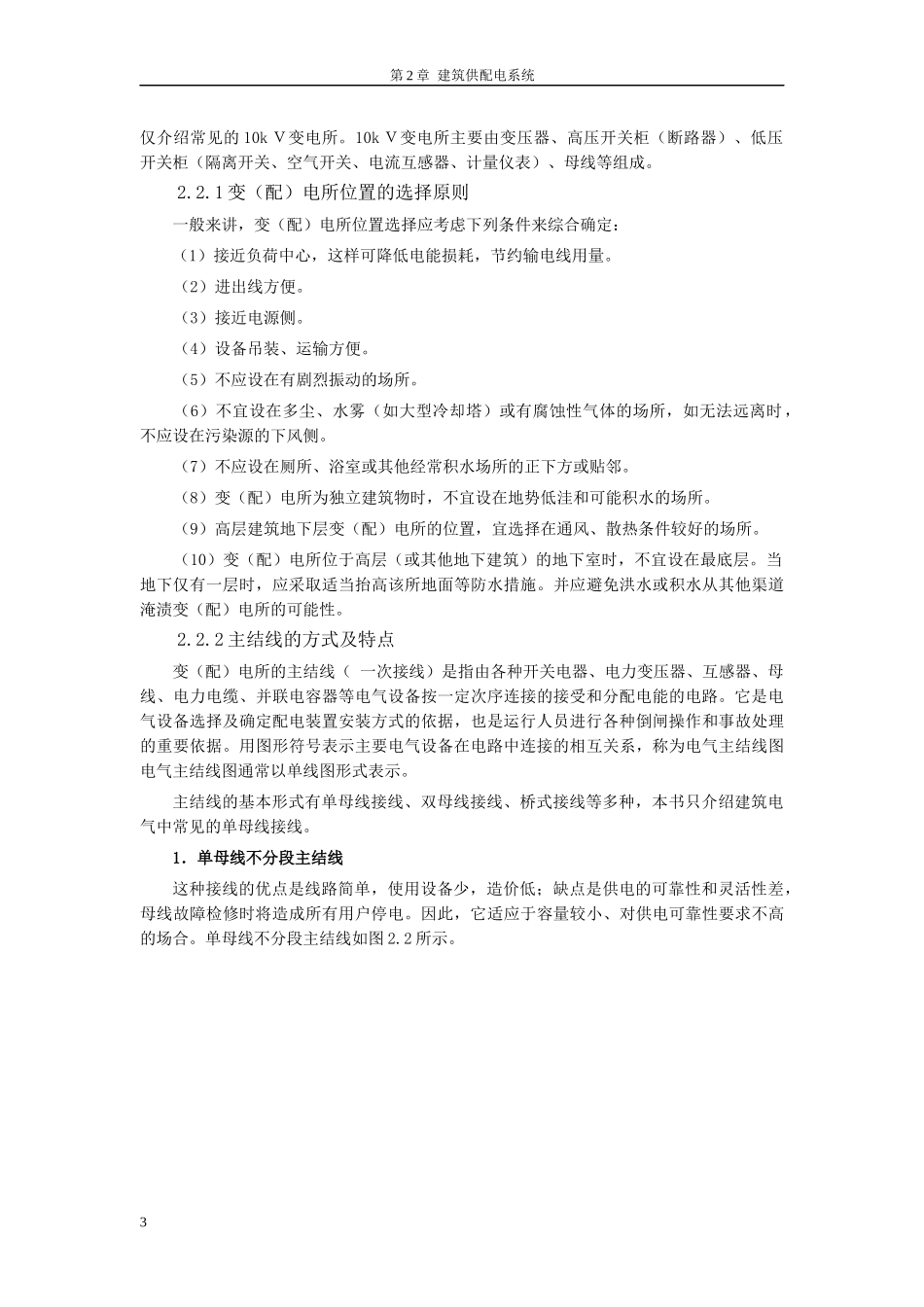

第2章建筑供配电系统第2章建筑供配电系统内容提要及学习要求:现代工农业及整个社会生活中电力应用非常广泛，一般建筑采用低压供电，高层建筑通常10kV电压供电。建筑供配电是建筑电气的重要内容，为更好的理解建筑供配电系统，本章着重介绍了电力系统和电力网、高低压供电配电系统、电力负荷计算。通过学习要求掌握高低压供配电系统的主要设备、电力负荷计算、导线和供配电设备的选择等主要内容。2.1电力系统及电力负荷电力是工农业生产、国防及民用建筑中的主要动力，在现代社会中得到了广泛的应用。对于从事建筑工程的技术人员了解如何安全可靠地获得电力资源，合理、经济地利用国家的电力资源是十分必要的。2.1.1电力系统概念在电力系统中，如果每个发电厂孤立地向用户供电，其可靠性不高。如当某个电厂发生故障或停机检修时，该地区将被迫停电，因此为了提高供电的安全性、可靠性、连续性运行的经济性，并提高设备的利用率，减少整个地区的总备用容量，常将许多的发电厂、电力网和电力用户连成一个整体。这里由发电厂、电力网和电力用户组成的统一整体称为电力系统。典型电力系统示意图如图2.1所示。图2.1电力系统示意图1．发电厂发电厂是将一次能源（如水力、火力、风力、原子能等）转换成二次能源（电能）的场所。我国目前主要以火力和水力发电为主，近年来在原子能发电能力上也有很大提高，相继建成了广东大亚湾、浙江秦山等核电站。2．电力网电力网是电力系统的有机组成部分，它包括变电所、配电所及各种电压等级的电力线路。变电所与配电所是为了实现电能的经济输送和满足用电设备对供电质量的要求，需要对发电机的端电压进行多次变换。变电所是接受电能、变换电压和分配电能的场所，可分为升压变电所和降压变电所两大类。配电所不具有电压变换能力。电力线路是输送电能的通道。由于发电厂与电能用户相距较远，所以要用各种不同电压等级的电力线路将发电厂、变电所与电能用户之间联系起来，使电能输送到用户。一般1第2章建筑供配电系统将发电厂生产的电能直接分配给用户或由降压变电所分配给用户的10kV及以下的电力线路称为配电线路，而把电压在35kV及以上的高压电力线路称为送电线路。3．电力用户电力用户也称电力负荷。在电力系统中，一切消费电能的用电设备均称为电力用户。电力用户按其用途可分为：动力用电设备、工艺用电设备、电热用电设备、照明用电设备等，它们分别将电能转换为机械能、热能和光能等不同形式，适应生产和生活的需要。2.1.2我国电网电压等级电力网的电压等级比较多，从输电的角度来讲，电压越高则输送的距离就越远，传输的容量越大，但电压越高，要求绝缘水平也相应提高，因而造价也越高。目前，我国根据国民经济发展的需要，技术经济上的合理性及电机电器制造工业的水平等因素，由国家颁布制定了我国电力网的电压等级主要有0.22、0.38、3、6、10、35、110、220、330、550kV等10级。其中电网电压在1kV及以上的称为高压，1kV以下的电压称为低压。2.1.3电力负荷分级及供电要求在电力系统上的用电设备所消耗的功率称为用电负荷或电力负荷。根据电力负荷对供电可靠性的要求及中断供电在政治、经济上所造成的损失或影响的程度，分为三级。1．一级负荷指中断供电将造成人身伤亡者，造成重大政治影响和经济损失，或造成公共场所秩序严重混乱的电力负荷，属于一级负荷。如国家级的大会堂、国际候机厅、医院手术室、省级以上体育场（馆）等建筑的电力负荷。对于某些特等建筑，如重要的交通枢纽、重要的通信枢纽、国宾馆、国家级及承担重大国事活动的会堂、国家级大型体育中心，以及经常用于重要国际活动的大量人员集中的公共场所等的一级负荷，为特别重要负荷。一级负荷应由两个电源供电，一用一备，当一个电源发生故障时，另一个电源应不致同时受到损坏一级负荷中的特别重要负荷，除上述两个电源外，还必须增设应急电源。为保证对特别重要负荷的供电，禁止将其他负荷接入应急供电系统。常用的应急电源可有以下几种：独立于正常电源的发电机组、供电网络中有效地独立于正常电源的专门馈电线路、蓄电池。2．二级负荷当中断供电将造成较大政治影响、较大经济损...
