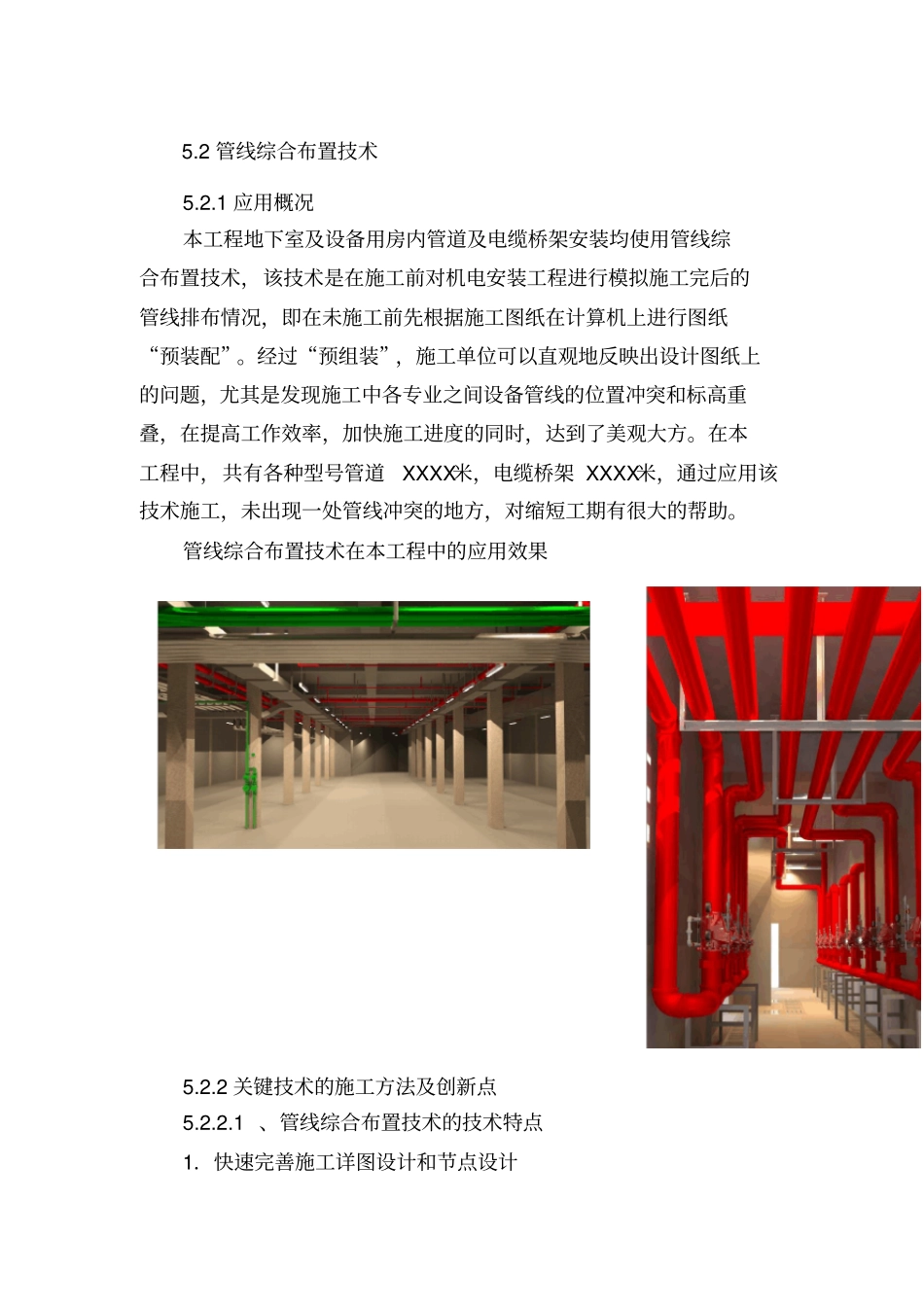

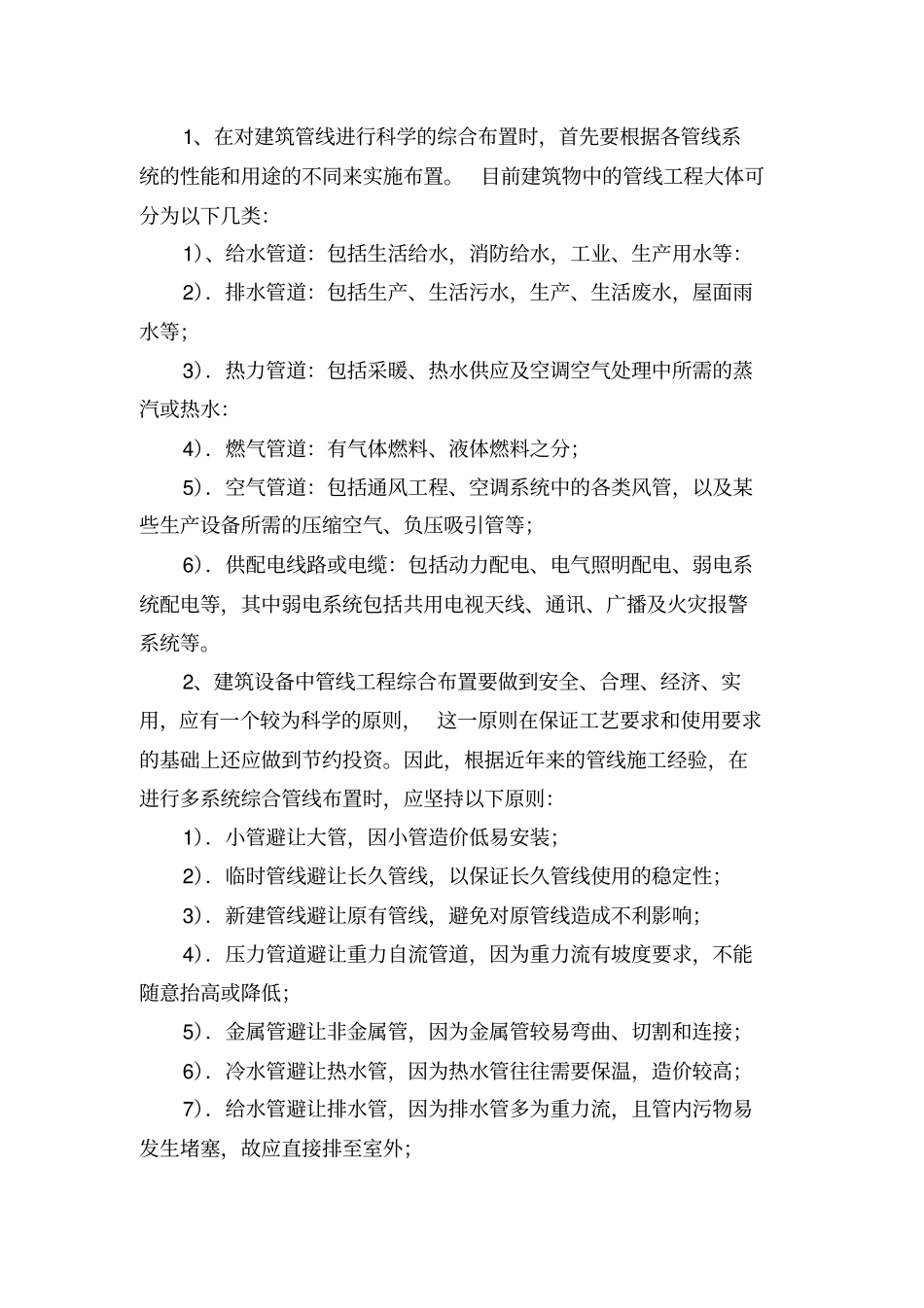

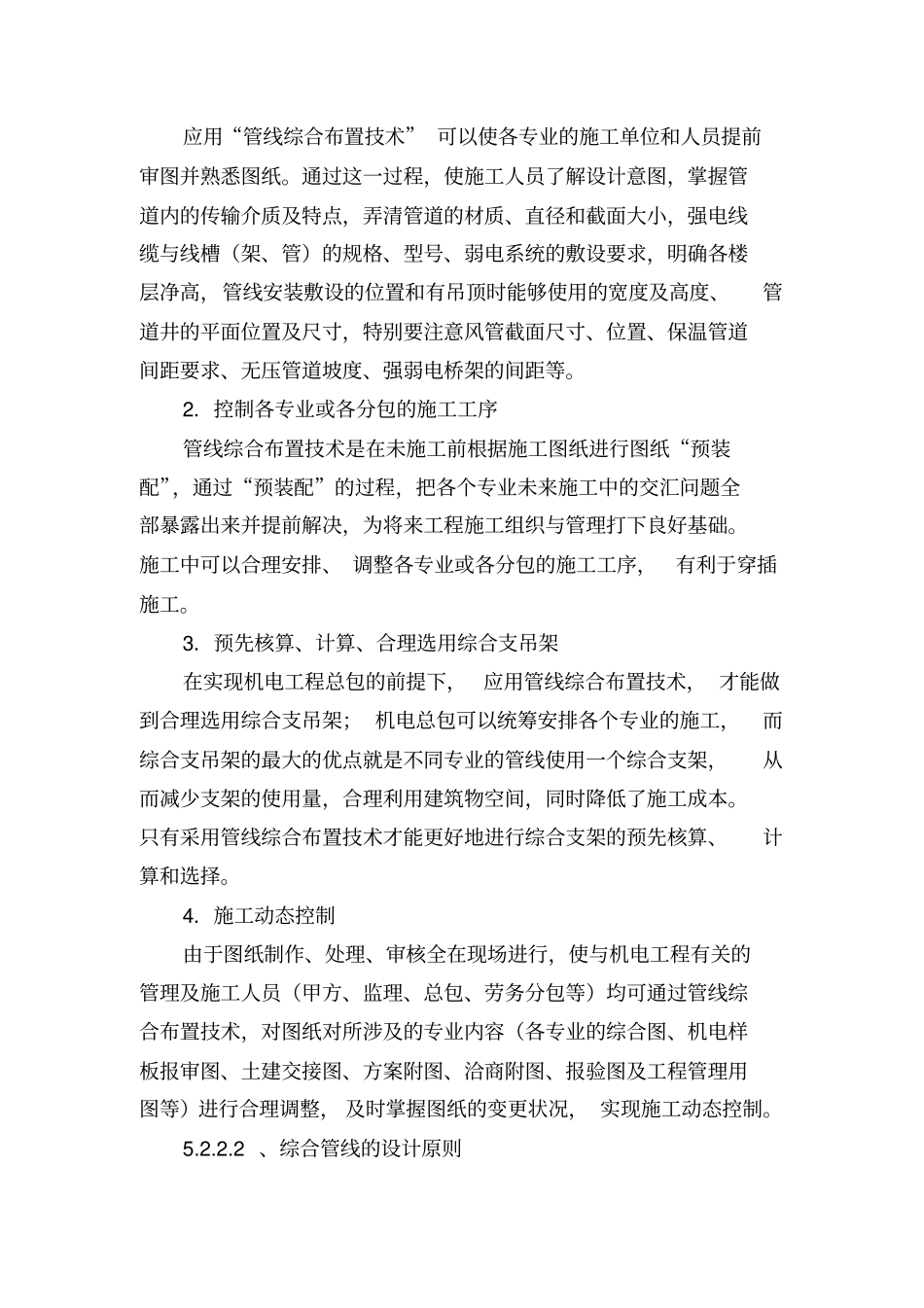

5.2管线综合布置技术5.2.1应用概况本工程地下室及设备用房内管道及电缆桥架安装均使用管线综合布置技术，该技术是在施工前对机电安装工程进行模拟施工完后的管线排布情况，即在未施工前先根据施工图纸在计算机上进行图纸“预装配”。经过“预组装”，施工单位可以直观地反映出设计图纸上的问题，尤其是发现施工中各专业之间设备管线的位置冲突和标高重叠，在提高工作效率，加快施工进度的同时，达到了美观大方。在本工程中，共有各种型号管道XXXX米，电缆桥架XXXX米，通过应用该技术施工，未出现一处管线冲突的地方，对缩短工期有很大的帮助。管线综合布置技术在本工程中的应用效果5.2.2关键技术的施工方法及创新点5.2.2.1、管线综合布置技术的技术特点1．快速完善施工详图设计和节点设计应用“管线综合布置技术”可以使各专业的施工单位和人员提前审图并熟悉图纸。通过这一过程，使施工人员了解设计意图，掌握管道内的传输介质及特点，弄清管道的材质、直径和截面大小，强电线缆与线槽（架、管）的规格、型号、弱电系统的敷设要求，明确各楼层净高，管线安装敷设的位置和有吊顶时能够使用的宽度及高度、管道井的平面位置及尺寸，特别要注意风管截面尺寸、位置、保温管道间距要求、无压管道坡度、强弱电桥架的间距等。2．控制各专业或各分包的施工工序管线综合布置技术是在未施工前根据施工图纸进行图纸“预装配”，通过“预装配”的过程，把各个专业未来施工中的交汇问题全部暴露出来并提前解决，为将来工程施工组织与管理打下良好基础。施工中可以合理安排、调整各专业或各分包的施工工序，有利于穿插施工。3．预先核算、计算、合理选用综合支吊架在实现机电工程总包的前提下，应用管线综合布置技术，才能做到合理选用综合支吊架；机电总包可以统筹安排各个专业的施工，而综合支吊架的最大的优点就是不同专业的管线使用一个综合支架，从而减少支架的使用量，合理利用建筑物空间，同时降低了施工成本。只有采用管线综合布置技术才能更好地进行综合支架的预先核算、计算和选择。4．施工动态控制由于图纸制作、处理、审核全在现场进行，使与机电工程有关的管理及施工人员（甲方、监理、总包、劳务分包等）均可通过管线综合布置技术，对图纸对所涉及的专业内容（各专业的综合图、机电样板报审图、土建交接图、方案附图、洽商附图、报验图及工程管理用图等）进行合理调整，及时掌握图纸的变更状况，实现施工动态控制。5.2.2.2、综合管线的设计原则1、在对建筑管线进行科学的综合布置时，首先要根据各管线系统的性能和用途的不同来实施布置。目前建筑物中的管线工程大体可分为以下几类：1）、给水管道：包括生活给水，消防给水，工业、生产用水等：2）．排水管道：包括生产、生活污水，生产、生活废水，屋面雨水等；3）．热力管道：包括采暖、热水供应及空调空气处理中所需的蒸汽或热水：4）．燃气管道：有气体燃料、液体燃料之分；5）．空气管道：包括通风工程、空调系统中的各类风管，以及某些生产设备所需的压缩空气、负压吸引管等；6）．供配电线路或电缆：包括动力配电、电气照明配电、弱电系统配电等，其中弱电系统包括共用电视天线、通讯、广播及火灾报警系统等。2、建筑设备中管线工程综合布置要做到安全、合理、经济、实用，应有一个较为科学的原则，这一原则在保证工艺要求和使用要求的基础上还应做到节约投资。因此，根据近年来的管线施工经验，在进行多系统综合管线布置时，应坚持以下原则：1）．小管避让大管，因小管造价低易安装；2）．临时管线避让长久管线，以保证长久管线使用的稳定性；3）．新建管线避让原有管线，避免对原管线造成不利影响；4）．压力管道避让重力自流管道，因为重力流有坡度要求，不能随意抬高或降低；5）．金属管避让非金属管，因为金属管较易弯曲、切割和连接；6）．冷水管避让热水管，因为热水管往往需要保温，造价较高；7）．给水管避让排水管，因为排水管多为重力流，且管内污物易发生堵塞，故应直接排至室外；8）．热水管避让冷冻管，因为冷冻管管径较大，宜短而直，有利于工艺和造价；9）．低压管避让高压管，因为高压管造价高；10）．空气...
