闹钟效果图与实体CADVIP免费

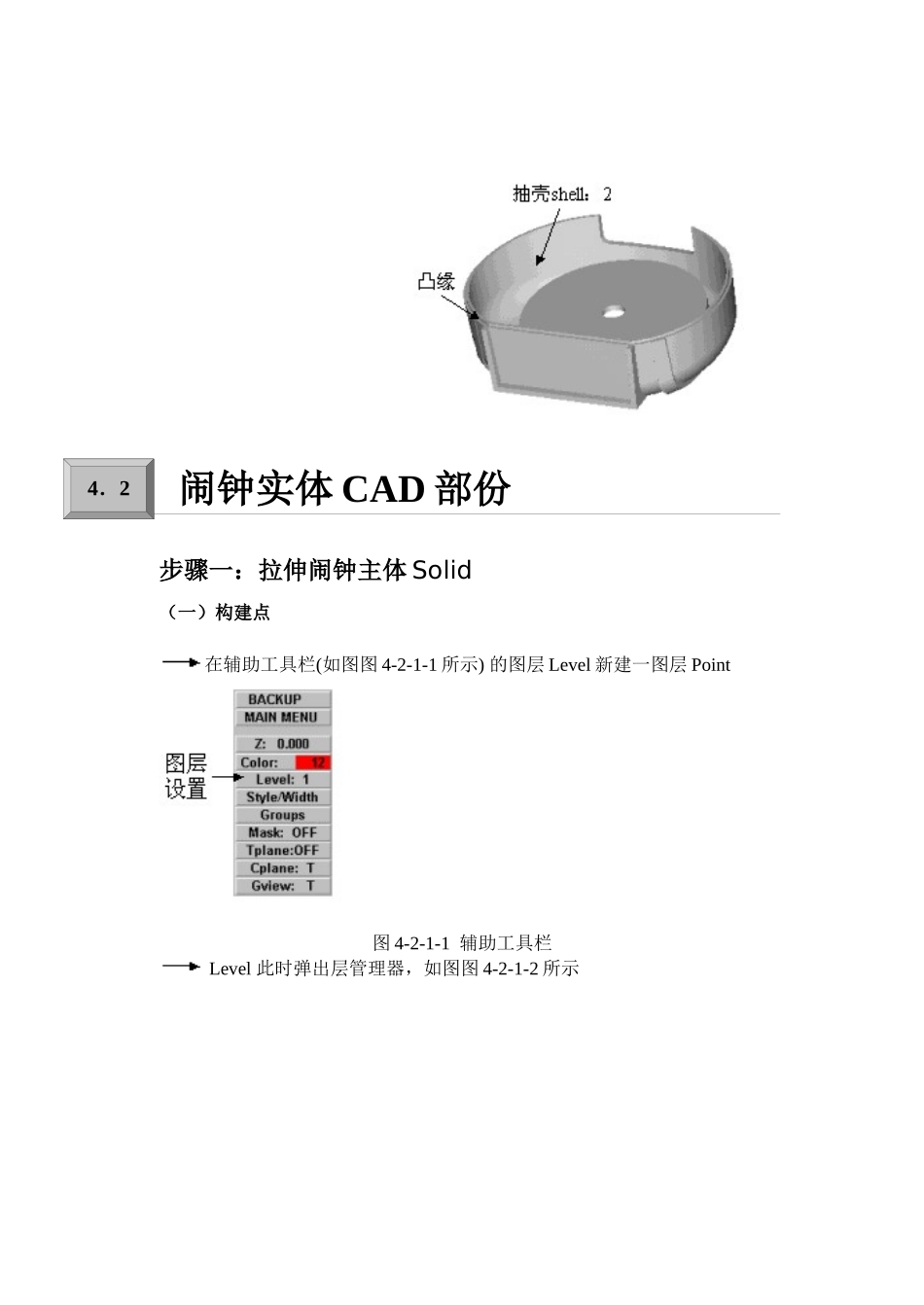

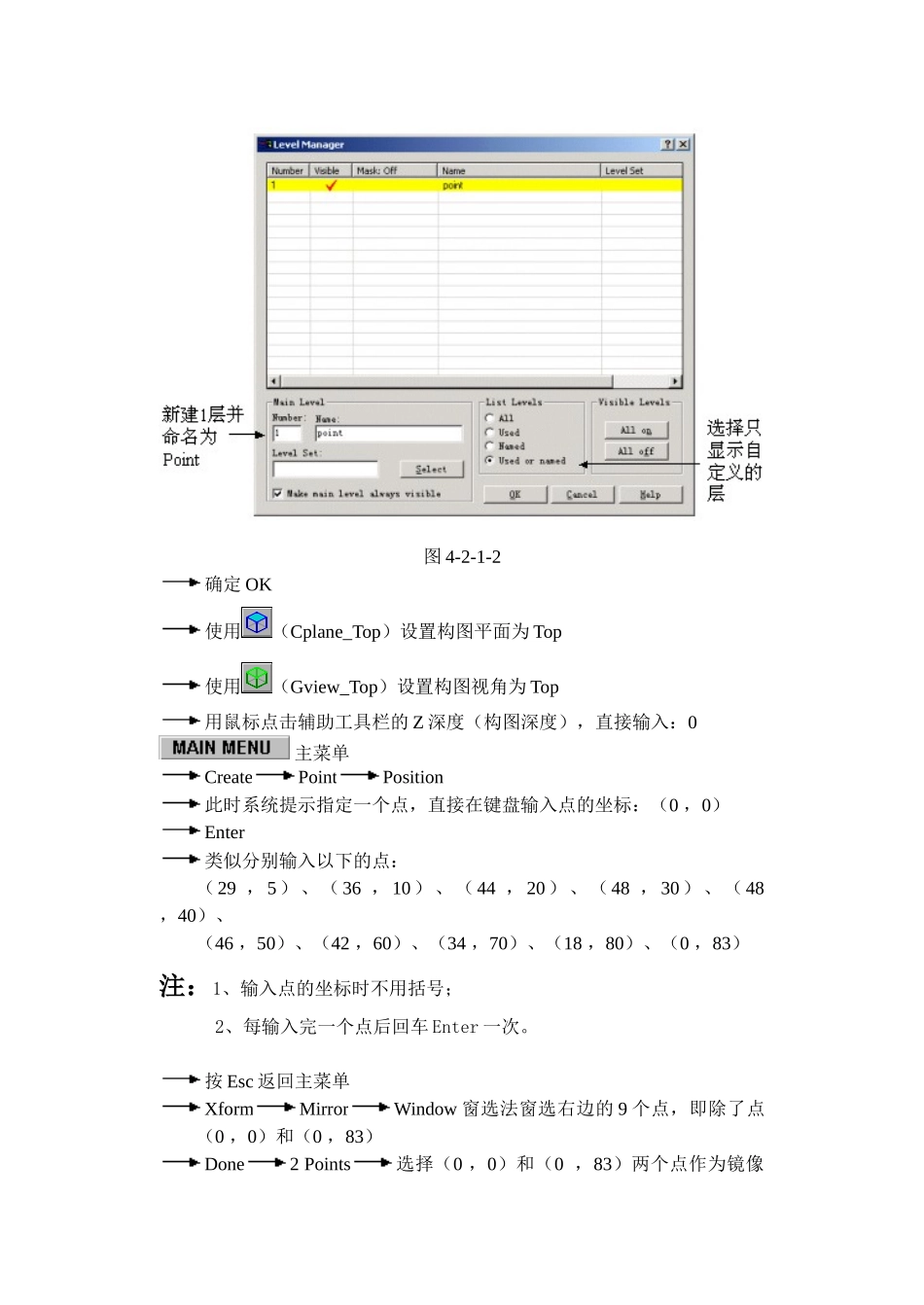

闹钟实例包括实体建模（CAD）和模具加工（CAM）两部份，实体建模部份包括线框和实体的构建，整个构建过程贯穿了MasterCAM最常用的命令和构图方法；模具加工部份包括凹、凸模的分模构建方法和凹、凸模的编刀路加工方法，这部份蕴涵着好多MasterCAM加工的经验值。相信通过本章的学习，你定能对MasterCAM的运用更加熟练，同时一定能真正地掌握好MasterCAM的建模和模具加工方法。闹钟效果图第四章闹钟实例4．1闹钟实体CAD部份步骤一：拉伸闹钟主体Solid（一）构建点在辅助工具栏(如图图4-2-1-1所示)的图层Level新建一图层Point图4-2-1-1辅助工具栏Level此时弹出层管理器，如图图4-2-1-2所示4．2图4-2-1-2确定OK使用（Cplane_Top）设置构图平面为Top使用（Gview_Top）设置构图视角为Top用鼠标点击辅助工具栏的Z深度（构图深度），直接输入：0主菜单CreatePointPosition此时系统提示指定一个点，直接在键盘输入点的坐标：（0，0）Enter类似分别输入以下的点：（29，5）、（36，10）、（44，20）、（48，30）、（48，40）、（46，50）、（42，60）、（34，70）、（18，80）、（0，83）注：1、输入点的坐标时不用括号；2、每输入完一个点后回车Enter一次。按Esc返回主菜单XformMirrorWindow窗选法窗选右边的9个点，即除了点（0，0）和（0，83）Done2Points选择（0，0）和（0，83）两个点作为镜像中心线此时弹出镜像对话框，选择Copy如图4-2-1-3所示图4-2-1-3镜像对话框确定OK使用（Screen_ClearColors）可清除镜像时的屏幕颜色，如图4-2-1-4所示图4-2-1-4已完成的点（二）构建闹体线框在辅助工具栏的图层Level新建一图层Wireline,当前层为Wireline确保构图平面为Top,构图视角为Top,Z深度为：0CreateArc3points分别过三点画圆弧，如图4-2-1-5所示三段圆弧1、2、3图4-2-1-5三点画法在辅助工具栏的颜色Color更改当前的颜色为另一种颜色BACKUP（或按键盘上的Esc返回到Arc菜单下）Tangent2entities此时系统提示输入半径，这里输入：46注：这里的半径值可以取45~47都可以，只要保证与圆弧1和3比较接近相切,且接近于点。选择两条被切边，如图4-2-1-6所示图4-2-1-6选择两条被切边此时出现两个圆，如图4-2-1-7所示圆1、圆2图4-2-1-7选择图4-2-1-7中圆1为我们要的圆，此时圆2消失BACKUP返回主菜单ModifyTrim3entities依次选择圆弧1、2再选圆，如图4-2-1-8图4-2-1-83entitiesTrim得到图形如图4-2-1-9所示图4-2-1-9按Esc返回主菜单CreateArcTangent2entities输入半径值：36（35~37都可以）选择两被切边，如图4-2-1-10所示图4-2-1-10BACKUP返回主菜单ModifyTrim3entities依次选择圆弧1、2再选圆，如图4-2-1-11所示图4-2-1-113entitiesTrim注意，此时在图4-2-1-12中的Zoom区中的圆弧未被Trim，可将其删除（使用Delete）图4-2-1-12右键Unzoom撤消局部放大打断线，使用快捷键F7Break打断线2pieces先选择要打断的圆弧，再选择点作为打断点，如图4-2-1-13所示图4-2-1-13删除Delete如图4-2-1-14所示的两段圆弧图4-2-1-14按Esc返回主菜单XformMirrorAll选择要镜像的圆弧ArcsDone2points选择镜像中心线，如图4-2-1-15所示图4-2-1-15使用清除镜像时的屏幕颜色在辅助工具栏中的层Level中隐藏点的层Point得线框模型如图4-2-1-16所示图4-2-1-16已完成的线框（三）构建闹钟实体主菜单使用使构图视角为Gview_Isometric在辅助工具栏中的Level新建一层Solid,并设当前层为SolidSolidsExtrude选择线框1Done(ReverseIt改变拉伸的方向为向上，如图4-2-1-17所示)图4-2-1-17Done弹出ExtrudeChain对话框，如图图4-2-1-18所示：图4-2-1-18ExtrudeChain选CreateBody表示为创建实体，如图4-2-1-18之1指定创建的实体拉伸的高度为27，如图4-2-1-18之2指定拔模斜度为3，如图4-2-1-18之3OK。此时可在键盘按Alt+S对已建的实体着色，如图4-2-1-19所示：图4-2-1-19拉伸的闹钟实体步骤二：变半径倒圆VariableRadiusFillet(此命令在Solid中)只选择边Edges为Y（因为这里我们只用Edges），其它都为N，如图4-2-2-1所示：图4-2-2-1选实体上表面的边缘Edges,如图4-2-2-2所示：图4-2-2-2选择边缘线Done确定，弹出FilletParameters倒圆参数对话框参...
