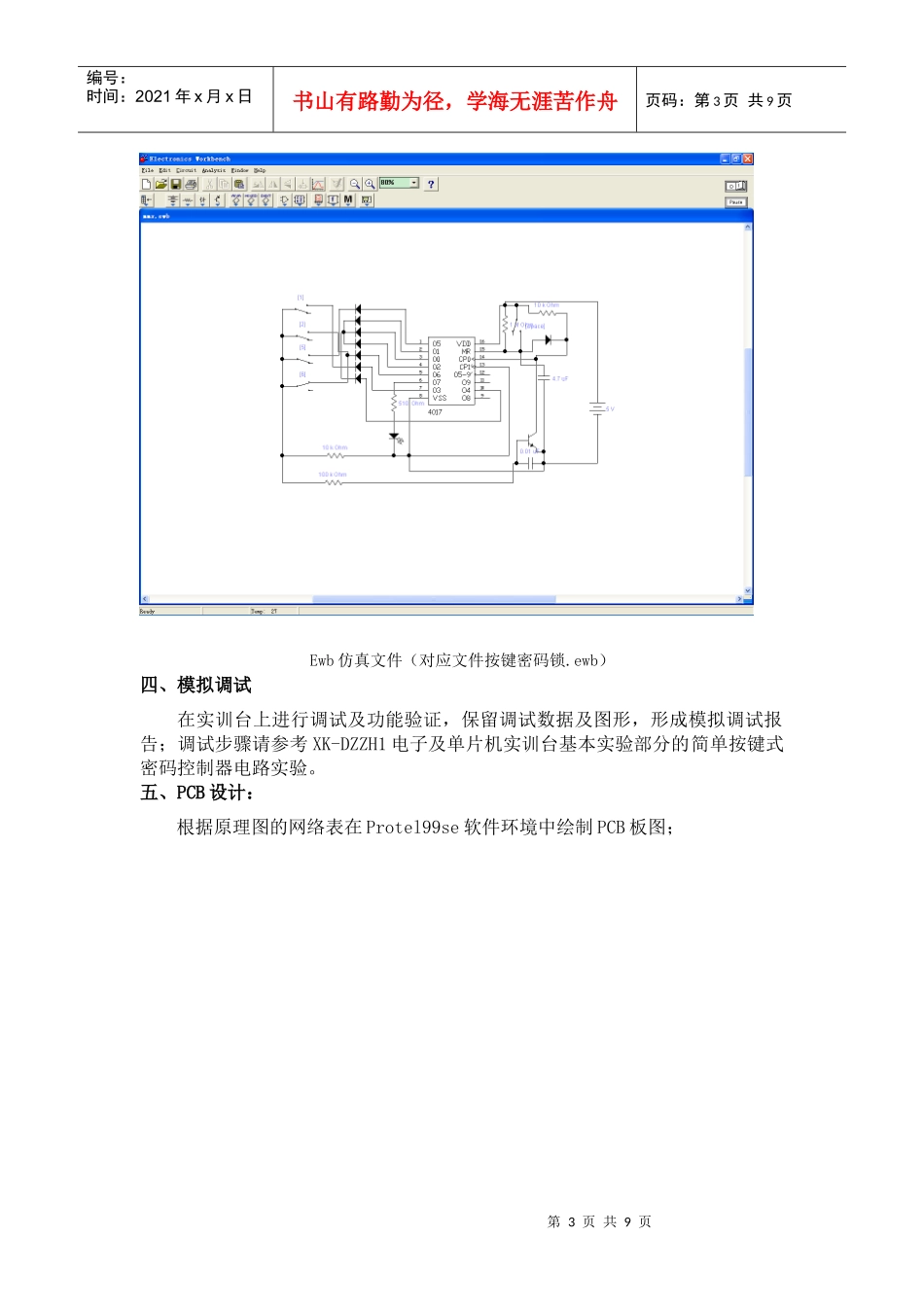

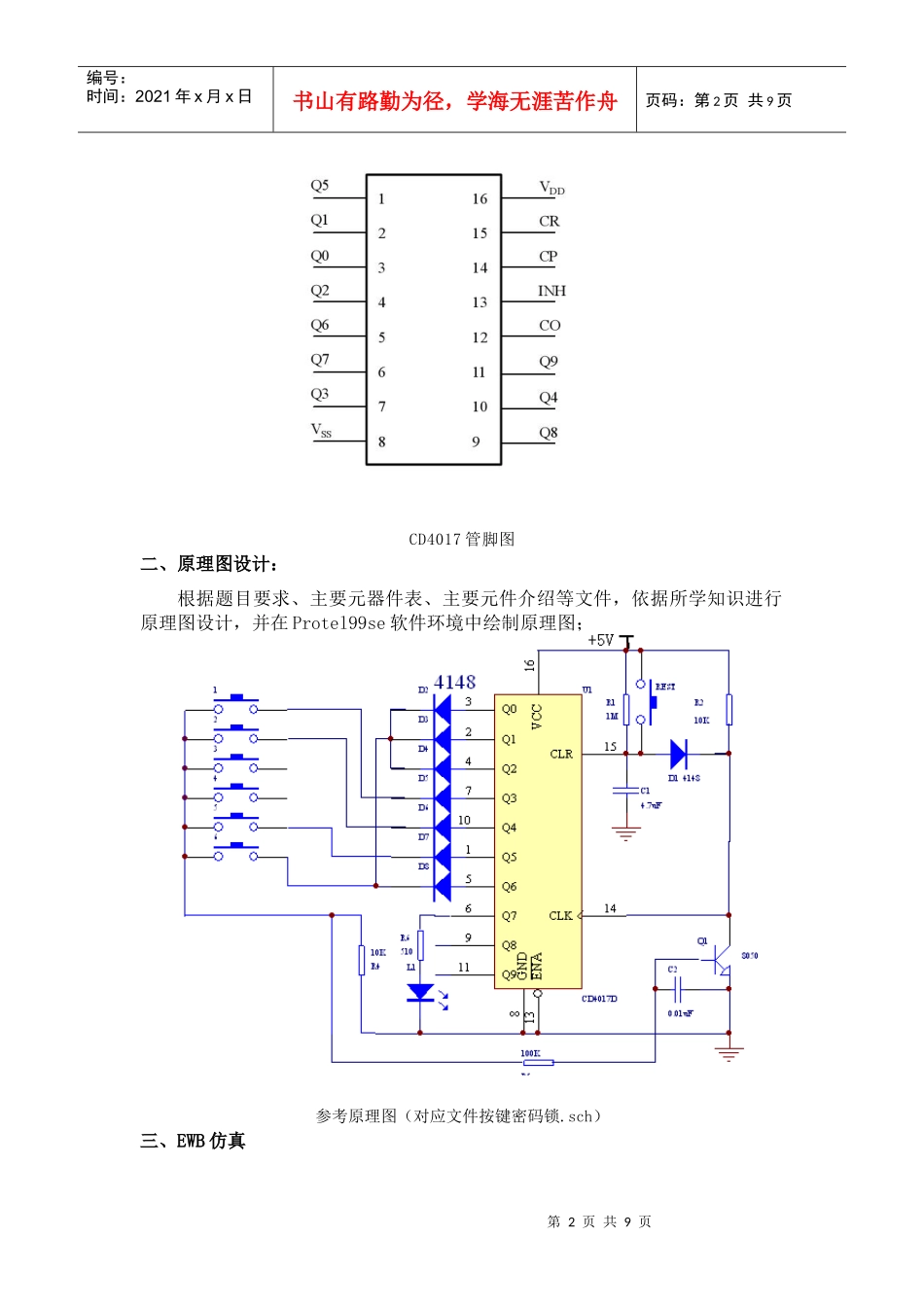

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页按键密码锁一、项目概述用CD4017来设计一些简单的密码控制电路不仅方便，而且也很实用。该密码锁控制电路设计的简单巧妙，可编程密码位数可达到1814400种，可用在文件保险柜、门锁的开关，也可用于机动车辆的密码点火。1、项目要求：本项目要求设计一个按键密码锁：必须在30S内连续输入正确的密码，才能输出开锁脉冲，即发光二极管亮一下，否则必须等一段时间后或直接按下复位键才能重新输入。2、主要元器件表封装号名称型号数量备注R1电阻贴片100K1R2电阻贴片1M1R3、R4电阻贴片10K2R5电阻贴片5101RET、R1-R6按键贴片4脚塑料底盘6mm×6mm7D1-D8二极管贴片41488Q1三极管贴片80501C1电容贴片4.7uF1C2电容贴片0.01uF1LEDLED贴片LED1U1芯片贴片CD40171接线端子2压线端23、主要元器件资料（1）、CD4017十进制计数器/脉冲分配器(详细资料请参考CD4017.pdf文件)第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页CD4017管脚图二、原理图设计：根据题目要求、主要元器件表、主要元件介绍等文件，依据所学知识进行原理图设计，并在Protel99se软件环境中绘制原理图；参考原理图（对应文件按键密码锁.sch）三、EWB仿真第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页Ewb仿真文件（对应文件按键密码锁.ewb）四、模拟调试在实训台上进行调试及功能验证，保留调试数据及图形，形成模拟调试报告；调试步骤请参考XK-DZZH1电子及单片机实训台基本实验部分的简单按键式密码控制器电路实验。五、PCB设计：根据原理图的网络表在Protel99se软件环境中绘制PCB板图；第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页参考PCB板图(对应文件按键密码锁.PCB)六、元件选择：根据大赛现场提供的电路板、原理图、元器件，进行元器件识别、筛选，选出给定电子产品所需要的电子元、器件及功能部件。所给元器件数量为实际用件数量的130%;封装号名称型号数量备注R1电阻贴片100K1R2电阻贴片1M1R3、R4电阻贴片10K2R5电阻贴片5101RET、R1-R6按键贴片4脚塑料底盘6mm×6mm7D1-D8二极管贴片41488Q1三极管贴片80501C1电容贴片4.7uF1C2电容贴片0.01uF1LEDLED贴片LED1U1芯片贴片CD40171接线端子2压线端2七、电路板焊接：在提供的电路板上焊接电子元器件及功能部件，组成电子产品的电路，完成成品；1、电子元件的焊接由于电子元件本身的特性，决定了电子元件的焊接应按下述方法进行。否第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页则会造成虚焊，甚至损坏元件或留下隐患。1）元件弯腿安装元件之前一般都必须把元件的引脚弯过来，整理成合适的形状，通常把这一步骤叫做“弯脚”或“窝腿”。由于元件与引脚的联接部（或称根部）比较脆弱，经不起太大的机械应力，在弯腿时应用镊子夹住引脚靠根部部分（起保护根部的作用），而用另一只手的指把引脚压弯。弯曲点与根部的距离不得小于3MM；也不要弯成直角，引脚弯曲半径不得小于2MM。2）表面处理与浸锡电子元件表面处理与浸锡要刷板的操作特别注意对管子或集成电路的引脚和印板的操作。管子或集成电路的引脚：由于管子或集成电路的引脚的外层只有一层很薄的金层或银层，里面的可代丝更难上锡，引脚有锈,不容易上锡，切不能用处理印制板的办法。因此当它们的引脚有锈时，只能用细砂纸轻轻打两下，即使锈蚀没有全部去掉，刀不要再打。这时应当用蘸有大锡球的烙铁去“蹭”引脚，让引脚“埋”在熔化的锡球里。如果“蹭”后引脚上了锡，那还可以使用。如果引脚上只有少数地方上锡，这样的器件就不能再使用了。印刷板：如果印刷板上有保护腊或保护漆，或者表面太脏，应当用细砂或钢棉轻轻打掉，一直到露出的铜箔或锡很光亮为止，然后用酒精布轻轻近擦净，再上锡。给通孔上锡时，应保证通孔仍可让元器件的引脚穿过。如果孔被堵上，可以用吸锡器吸走通孔里的锡，或用不沾锡的铁丝或铝丝捅通它。3）焊接分点焊和拖焊...
