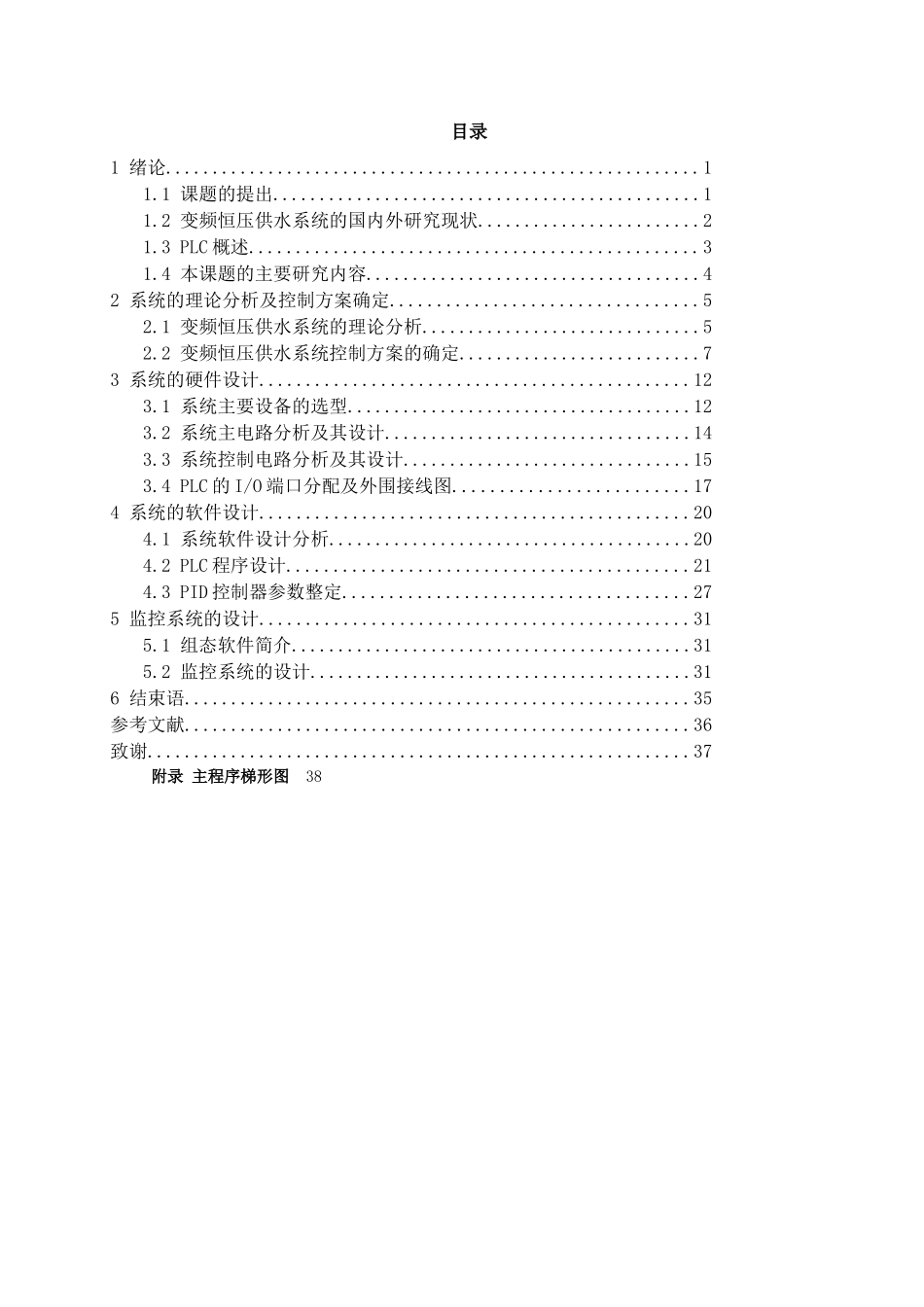

目录1绪论.........................................................11.1课题的提出..............................................11.2变频恒压供水系统的国内外研究现状........................21.3PLC概述................................................31.4本课题的主要研究内容....................................42系统的理论分析及控制方案确定.................................52.1变频恒压供水系统的理论分析..............................52.2变频恒压供水系统控制方案的确定..........................73系统的硬件设计..............................................123.1系统主要设备的选型.....................................123.2系统主电路分析及其设计.................................143.3系统控制电路分析及其设计...............................153.4PLC的I/O端口分配及外围接线图.........................174系统的软件设计..............................................204.1系统软件设计分析.......................................204.2PLC程序设计...........................................214.3PID控制器参数整定.....................................275监控系统的设计..............................................315.1组态软件简介...........................................315.2监控系统的设计.........................................316结束语......................................................35参考文献......................................................36致谢..........................................................37附录主程序梯形图381绪论1.1课题的提出水和电是人类生活、生产中不可缺少的重要物质，在节水节能已成为时代特征的现实条件下，我们这个水资源和电能源短缺的国家，长期以来在市政供水、高层建筑供水、工业生产循环供水等方面技术一直比较落后，自动化程度较低，而随着我国社会经济的发展，人们生活水平的不断提高，以及住房制度改革的不断深入，城市中各类小区建设发展十分迅速，同时也对小区的基础设施建设提出了更高的要求。小区供水系统的建设是其中的一个重要方面，供水的可靠性、稳定性、经济性直接影响到小区住户的正常工作和生活，也直接体现了小区物业管理水平的高低。传统的小区供水方式有：恒速泵加压供水、气压罐供水、水塔高位水箱供水、液力耦合器和电池滑差离合器调速的供水方式、单片机变频调速供水系统等方式，其优、缺点如下：(1)恒速泵加压供水方式无法对供水管网的压力做出及时的反应，水泵的增减都依赖人工进行手工操作，自动化程度低，而且为保证供水，机组常处于满负荷运行，不但效率低、耗电量大，而且在用水量较少时，管网长期处于超压运行状态，爆损现象严重，电机硬起动易产生水锤效应，破坏性大，目前较少采用。(2)气压罐供水具有体积小、技术简单、不受高度限制等特点，但此方式调节量小、水泵电机为硬起动且起动频繁，对电器设备要求较高、系统维护工作量大，而且为减少水泵起动次数，停泵压力往往比较高，致使水泵在低效段工作，而出水压力无谓的增高，也使浪费加大，从而限制了其发展。(3)水塔高位水箱供水具有控制方式简单、运行经济合理、短时间维修或停电可不停水等优点，但存在基建投资大，占地面积大，维护不方便，水泵电机为硬起动，启动电流大等缺点，频繁起动易损坏联轴器，目前主要应用于高层建筑。(4)液力耦合器和电池滑差离合器调速的供水方式易漏油，发热需冷却，效率低，改造麻烦，只能是一对一驱动，需经常检修；优点是价格低廉，结构简单明了，维修方便。(5)单片机变频调速供水系统也能做到变频调速，自动化程度要优于上面4种供水方式，但是系统开发周期比较长，对操作员的素质要求比较高，可靠性比较低，维修不方便，且不适用于恶劣的工业环境。综上所述，传统的供水方式普遍不同程度的存在浪费水力、电力资源；效率低；可靠性差；自动化程度不高等缺点，严重影响了居民的用水和工业系统中的用水。目前的供水方式朝向高...
