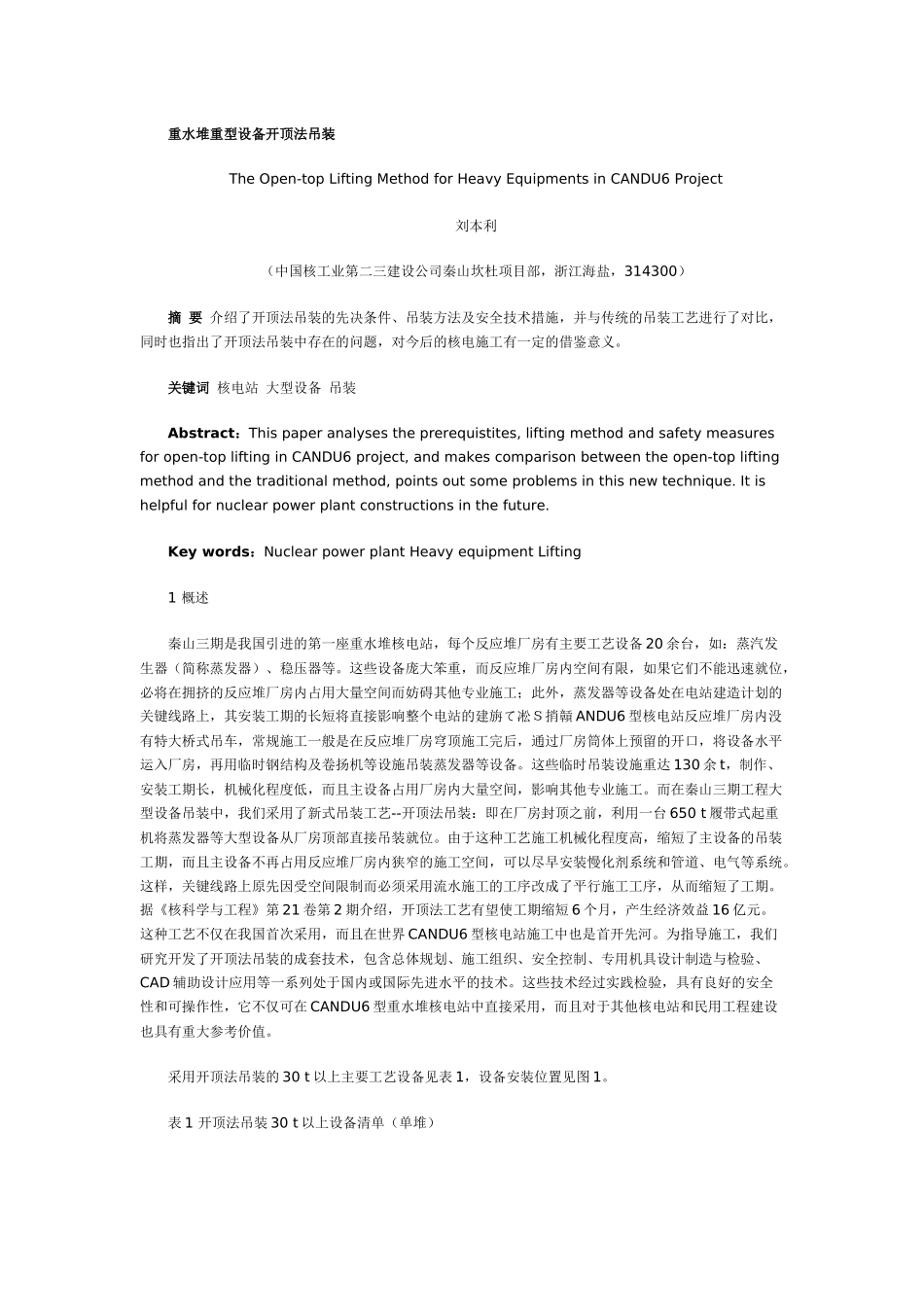

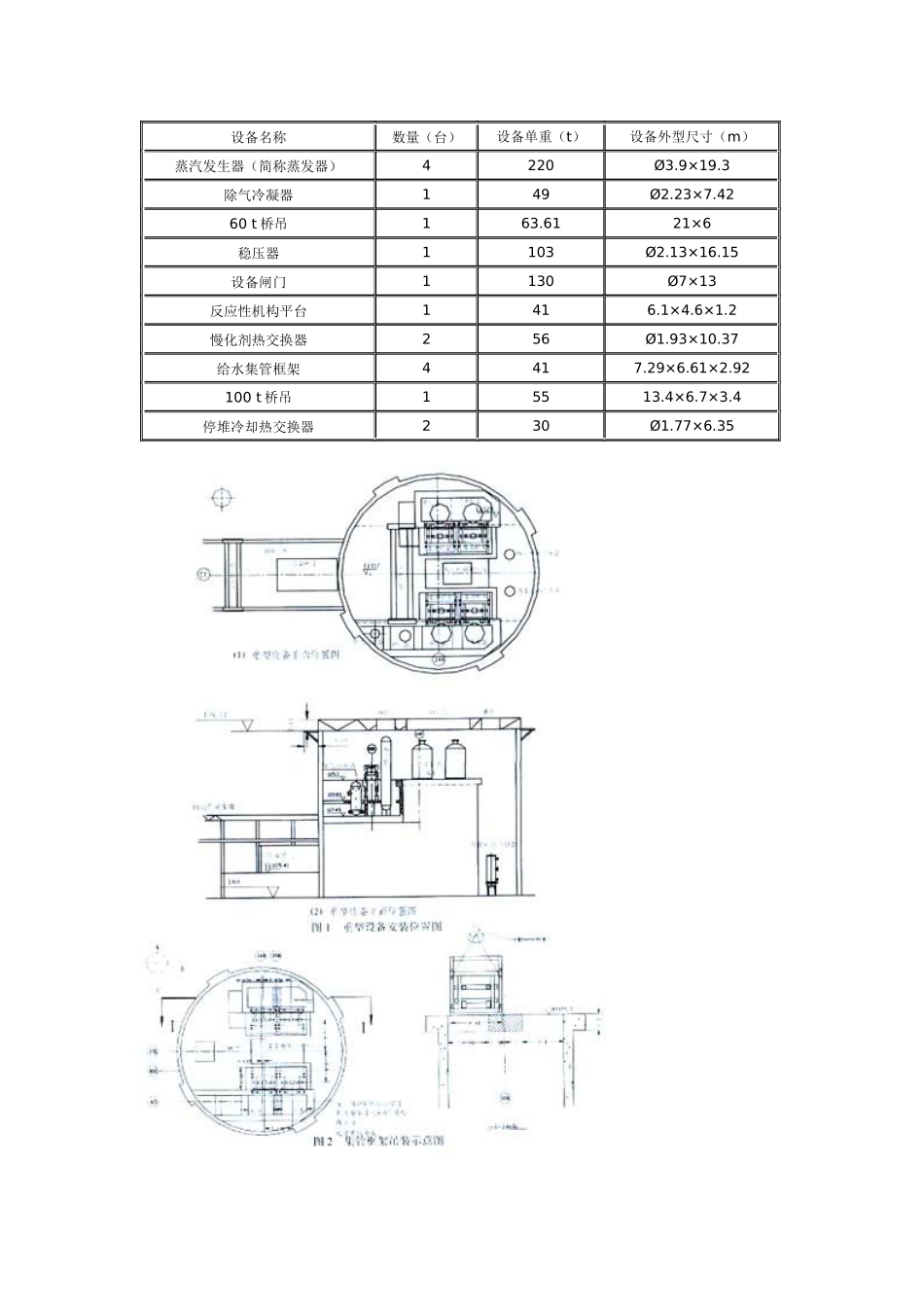

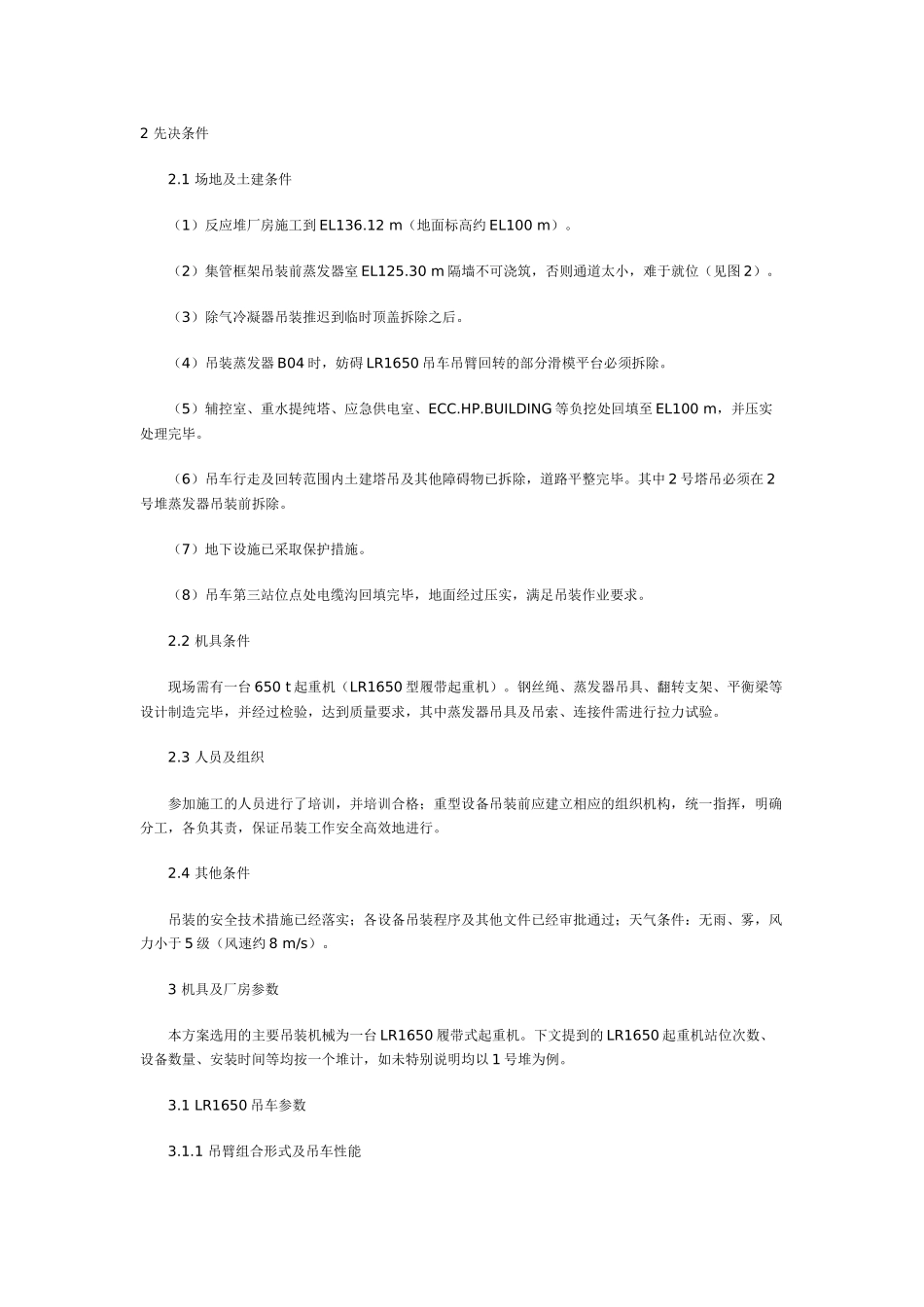

重水堆重型设备开顶法吊装TheOpen-topLiftingMethodforHeavyEquipmentsinCANDU6Project刘本利（中国核工业第二三建设公司秦山坎杜项目部，浙江海盐，314300）摘要介绍了开顶法吊装的先决条件、吊装方法及安全技术措施，并与传统的吊装工艺进行了对比，同时也指出了开顶法吊装中存在的问题，对今后的核电施工有一定的借鉴意义。关键词核电站大型设备吊装Abstract：Thispaperanalysestheprerequistites,liftingmethodandsafetymeasuresforopen-topliftinginCANDU6project,andmakescomparisonbetweentheopen-topliftingmethodandthetraditionalmethod,pointsoutsomeproblemsinthisnewtechnique.Itishelpfulfornuclearpowerplantconstructionsinthefuture.Keywords：NuclearpowerplantHeavyequipmentLifting1概述秦山三期是我国引进的第一座重水堆核电站，每个反应堆厂房有主要工艺设备20余台，如：蒸汽发生器（简称蒸发器）、稳压器等。这些设备庞大笨重，而反应堆厂房内空间有限，如果它们不能迅速就位，必将在拥挤的反应堆厂房内占用大量空间而妨碍其他专业施工；此外，蒸发器等设备处在电站建造计划的关键线路上，其安装工期的长短将直接影响整个电站的建旃て凇Ｓ捎贑ANDU6型核电站反应堆厂房内没有特大桥式吊车，常规施工一般是在反应堆厂房穹顶施工完后，通过厂房筒体上预留的开口，将设备水平运入厂房，再用临时钢结构及卷扬机等设施吊装蒸发器等设备。这些临时吊装设施重达130余t，制作、安装工期长，机械化程度低，而且主设备占用厂房内大量空间，影响其他专业施工。而在秦山三期工程大型设备吊装中，我们采用了新式吊装工艺--开顶法吊装：即在厂房封顶之前，利用一台650t履带式起重机将蒸发器等大型设备从厂房顶部直接吊装就位。由于这种工艺施工机械化程度高，缩短了主设备的吊装工期，而且主设备不再占用反应堆厂房内狭窄的施工空间，可以尽早安装慢化剂系统和管道、电气等系统。这样，关键线路上原先因受空间限制而必须采用流水施工的工序改成了平行施工工序，从而缩短了工期。据《核科学与工程》第21卷第2期介绍，开顶法工艺有望使工期缩短6个月，产生经济效益16亿元。这种工艺不仅在我国首次采用，而且在世界CANDU6型核电站施工中也是首开先河。为指导施工，我们研究开发了开顶法吊装的成套技术，包含总体规划、施工组织、安全控制、专用机具设计制造与检验、CAD辅助设计应用等一系列处于国内或国际先进水平的技术。这些技术经过实践检验，具有良好的安全性和可操作性，它不仅可在CANDU6型重水堆核电站中直接采用，而且对于其他核电站和民用工程建设也具有重大参考价值。采用开顶法吊装的30t以上主要工艺设备见表1，设备安装位置见图1。表1开顶法吊装30t以上设备清单（单堆）设备名称数量（台）设备单重（t）设备外型尺寸（m）蒸汽发生器（简称蒸发器）4220Ø3.9×19.3除气冷凝器149Ø2.23×7.4260t桥吊163.6121×6稳压器1103Ø2.13×16.15设备闸门1130Ø7×13反应性机构平台1416.1×4.6×1.2慢化剂热交换器256Ø1.93×10.37给水集管框架4417.29×6.61×2.92100t桥吊15513.4×6.7×3.4停堆冷却热交换器230Ø1.77×6.352先决条件2.1场地及土建条件（1）反应堆厂房施工到EL136.12m（地面标高约EL100m）。（2）集管框架吊装前蒸发器室EL125.30m隔墙不可浇筑，否则通道太小，难于就位（见图2）。（3）除气冷凝器吊装推迟到临时顶盖拆除之后。（4）吊装蒸发器B04时，妨碍LR1650吊车吊臂回转的部分滑模平台必须拆除。（5）辅控室、重水提纯塔、应急供电室、ECC.HP.BUILDING等负挖处回填至EL100m，并压实处理完毕。（6）吊车行走及回转范围内土建塔吊及其他障碍物已拆除，道路平整完毕。其中2号塔吊必须在2号堆蒸发器吊装前拆除。（7）地下设施已采取保护措施。（8）吊车第三站位点处电缆沟回填完毕，地面经过压实，满足吊装作业要求。2.2机具条件现场需有一台650t起重机（LR1650型履带起重机）。钢丝绳、蒸发器吊具、翻转支架、平衡梁等设计制造完毕，并经过检验，达到质量要求，其中蒸发器吊具及吊索、连接件需进行拉力试验。2.3人员及组织参加施工的人员进行了培训，并培训...
