单片机应用技术试题参考答案及评分标准VIP免费

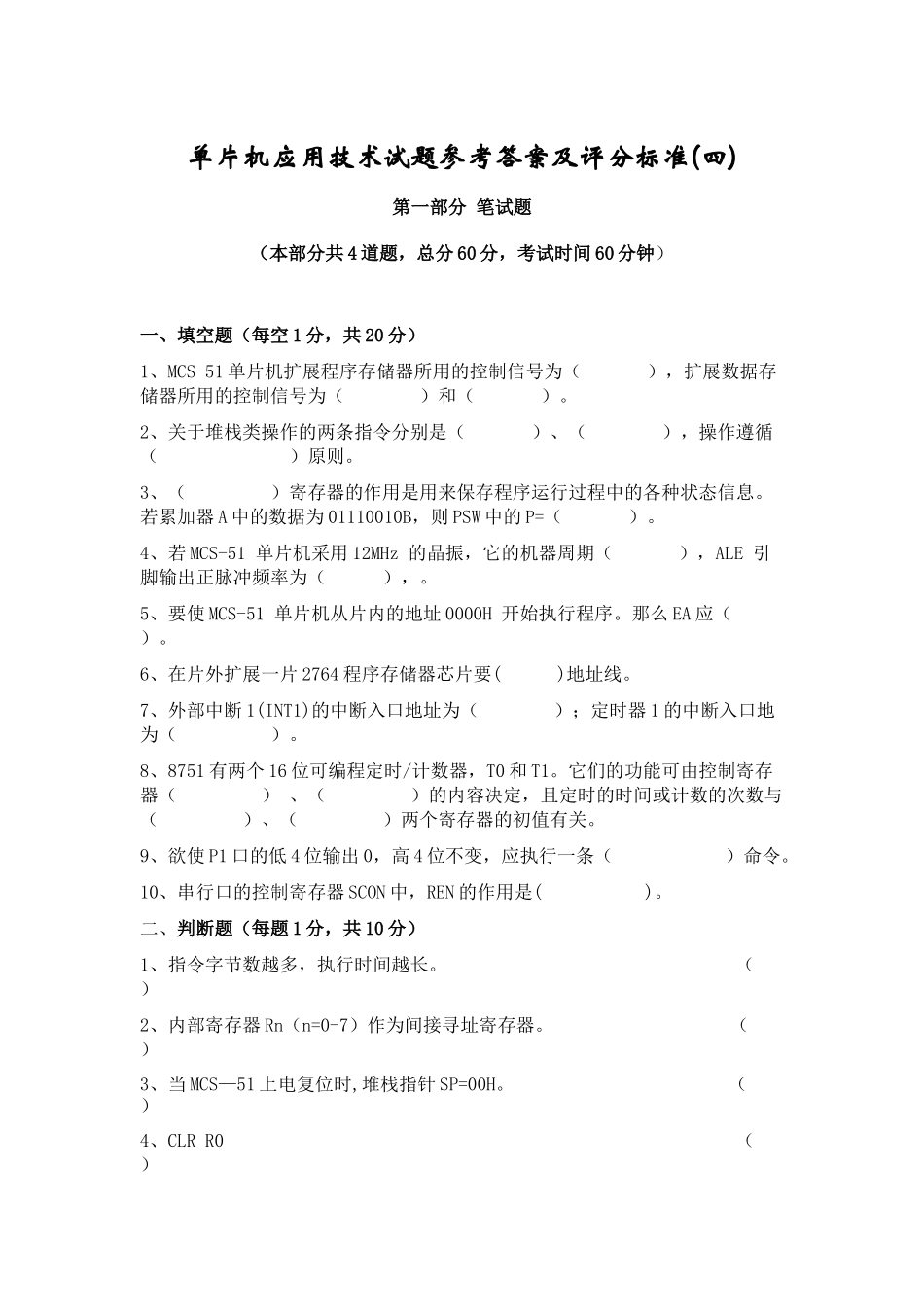

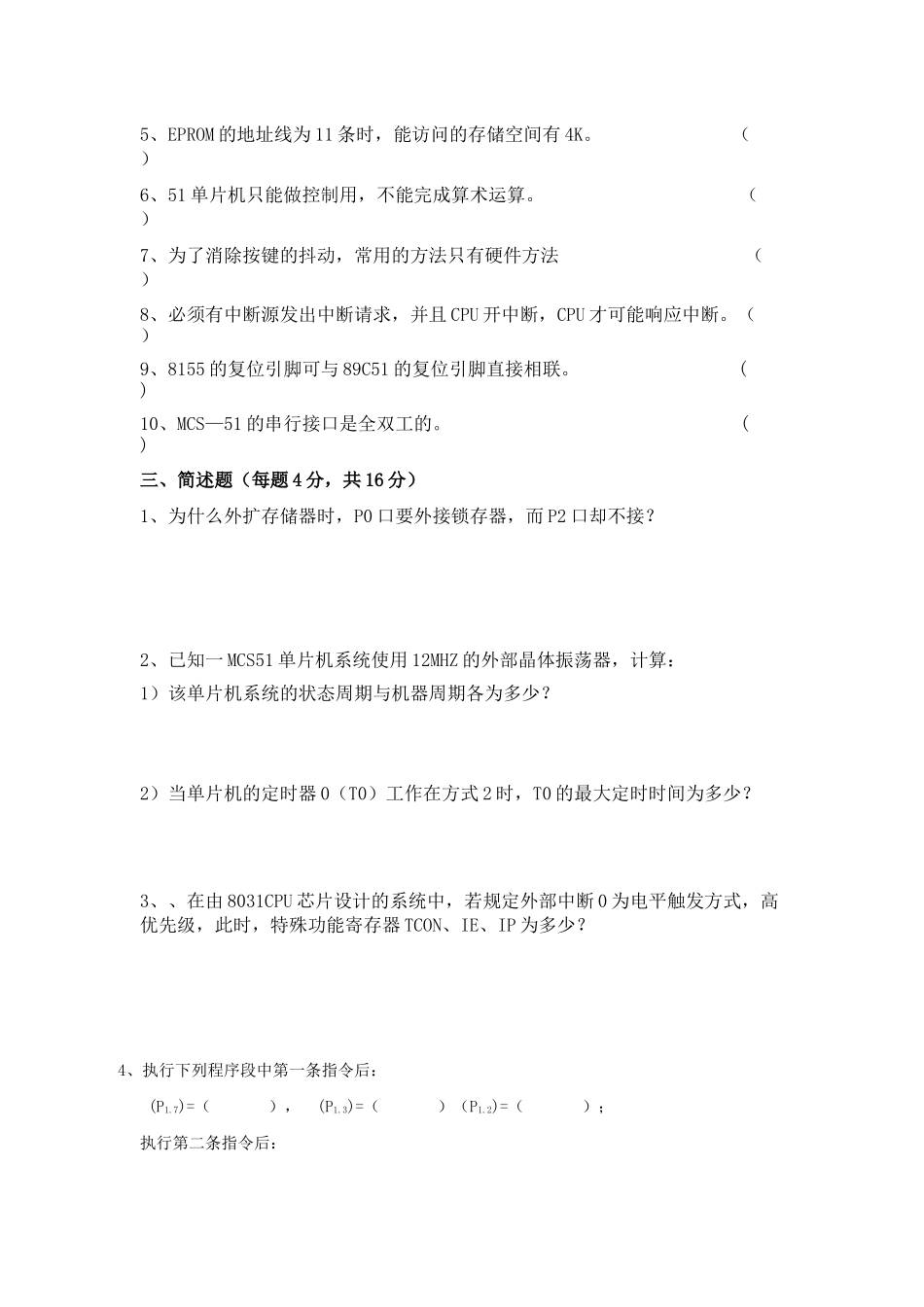

单片机应用技术试题参考答案及评分标准(四)第一部分笔试题（本部分共4道题，总分60分，考试时间60分钟）一、填空题（每空1分，共20分）1、MCS-51单片机扩展程序存储器所用的控制信号为（），扩展数据存储器所用的控制信号为（）和（）。2、关于堆栈类操作的两条指令分别是（）、（），操作遵循（）原则。3、（）寄存器的作用是用来保存程序运行过程中的各种状态信息。若累加器A中的数据为01110010B，则PSW中的P=（）。4、若MCS-51单片机采用12MHz的晶振，它的机器周期（），ALE引脚输出正脉冲频率为（），。5、要使MCS-51单片机从片内的地址0000H开始执行程序。那么EA应（）。6、在片外扩展一片2764程序存储器芯片要()地址线。7、外部中断1(INT1)的中断入口地址为（）；定时器1的中断入口地为（）。8、8751有两个16位可编程定时/计数器，T0和T1。它们的功能可由控制寄存器（）、（）的内容决定，且定时的时间或计数的次数与（）、（）两个寄存器的初值有关。9、欲使P1口的低4位输出0，高4位不变，应执行一条（）命令。10、串行口的控制寄存器SCON中，REN的作用是()。二、判断题（每题1分，共10分）1、指令字节数越多，执行时间越长。（）2、内部寄存器Rn（n=0-7）作为间接寻址寄存器。（）3、当MCS—51上电复位时,堆栈指针SP=00H。（）4、CLRR0（）5、EPROM的地址线为11条时，能访问的存储空间有4K。（）6、51单片机只能做控制用，不能完成算术运算。（）7、为了消除按键的抖动，常用的方法只有硬件方法（）8、必须有中断源发出中断请求，并且CPU开中断，CPU才可能响应中断。（）9、8155的复位引脚可与89C51的复位引脚直接相联。()10、MCS—51的串行接口是全双工的。()三、简述题（每题4分，共16分）1、为什么外扩存储器时，P0口要外接锁存器，而P2口却不接？2、已知一MCS51单片机系统使用12MHZ的外部晶体振荡器，计算：1）该单片机系统的状态周期与机器周期各为多少？2）当单片机的定时器0（T0）工作在方式2时，T0的最大定时时间为多少？3、、在由8031CPU芯片设计的系统中，若规定外部中断0为电平触发方式，高优先级，此时，特殊功能寄存器TCON、IE、IP为多少？4、执行下列程序段中第一条指令后：(P1.7)=（），(P1.3)=（）（P1.2)=（）；执行第二条指令后：(P1.5)=（），(P1.4)=（），(P1.3)=（）。ANLP1，#73HORLP1，#38H四、综合题（14分）下图是四片8K＊8位存储器芯片的连接图。请确定每片存储器芯片的地址范围。第二部分操作题（本部分共有1大题，总分40分，考试时间60分钟）题目要求：在实训电路中有9个键，采用行列式键盘结构，利用8155芯片进行键盘扩展，其中8155的PC0～PC2作为3根行线，PB0～PB2作为3根列线。阅读下面键盘程序，按要求完成下列操作。ORG0000HMOVDPTR，#0100HMOVA，#02HMOVX@DPTR，AKEY：ACALLKSJNZK1ACALLDEALYAJMPKEYK1：ACALLDELAYACALLDELAYACALLKSJNZK2AJMPKEYK2：MOVR2，#0FEH；首列扫描字送R3MOVR4，#00H；首列号送R4K3：MOVDPTR，#0102H；PB口地址送DPTR，开始列扫描MOVA，R2MOVX@DPTR，A；列扫描字送PB口INCDPTR；指向PC口MOVXA，@DPTR；读取行扫描值JBACC.0，L1MOVA，#00HAJMPLKL1：JBACC.1，L2MOVA，#01HAJMPLKL2：JBACC.2，CONT；第2行无键按下，转查下一列MOVA，#02HAJMPLKLK：PUSHACCK4：ACALLDELAYACALLKS；等待键释放JNZK4POPACCCONT：AJMPKEY；返回主程序；――――――――――按键查询子程序――――――――――――――KS：MOVDPTR，#0102H；置8155PB口地址MOVA，#00HMOVX@DPTR，A；全扫描字#00H送PB口INCDPTR；指向PC口MOVXA，@DPTR；读入PC口状态CPLA；变正逻辑，高电平表示有键按下ANLA，#0FHRET；返回，A≠0表示有键按下DELAY:MOVR5,#50HDEL2:MOVR6,#0FFHDEL1:NOPDJNZR6,DEL1DJNZR5,DEL2RET1、要求在实验箱上完成AT89C52与8155、键盘的电路连接；2、155是一个（）芯片，其作用（）。3、8155的命令口地址（），A口地址是（），B口地址是（），C口的（）。4、编制一个程序并进行调试，要求第一个键按下，左边4个发光二极管点亮；第二个键按下，右边4个发光二极管点亮。单片机应用技术试题参考答案及评分标准(四)第一部分笔试题（本...
