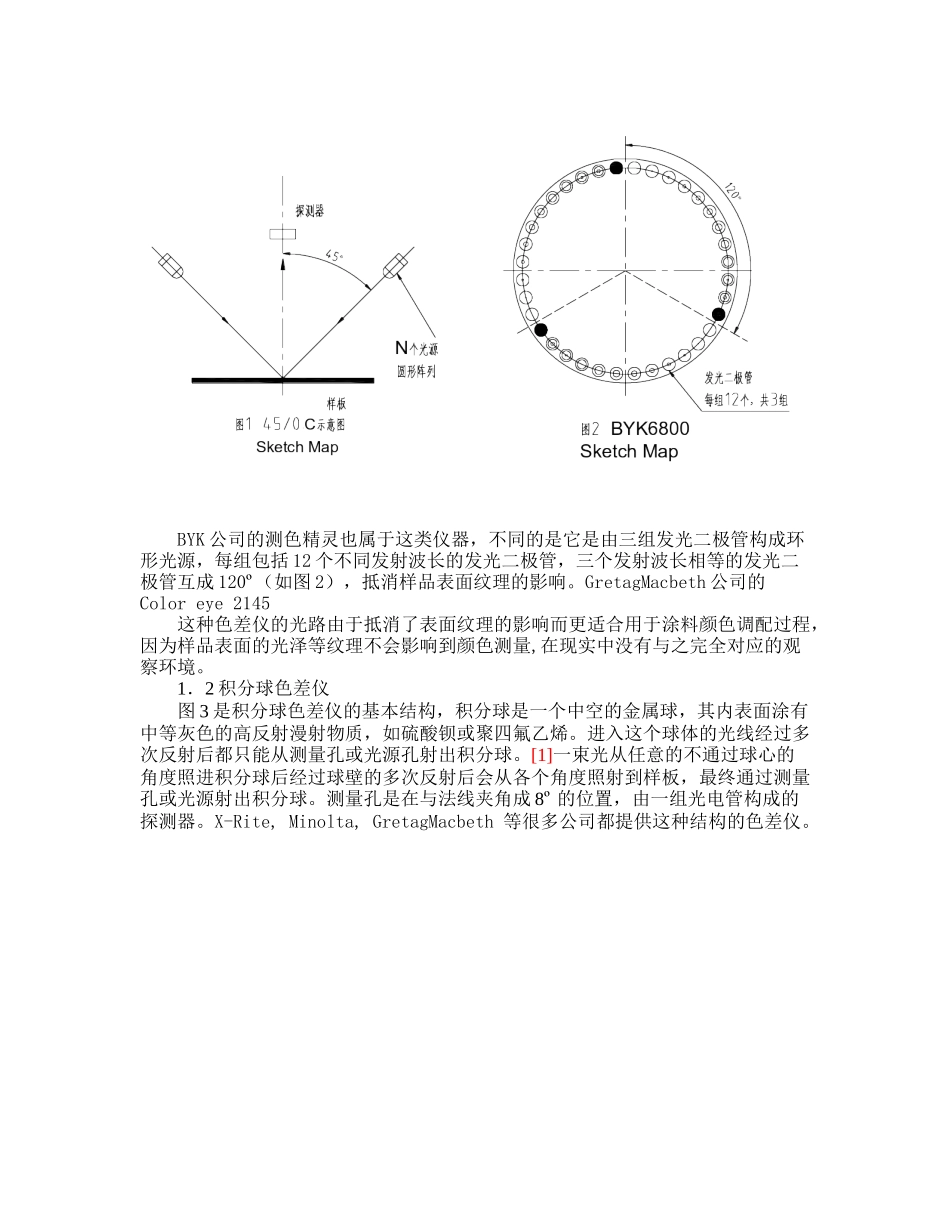

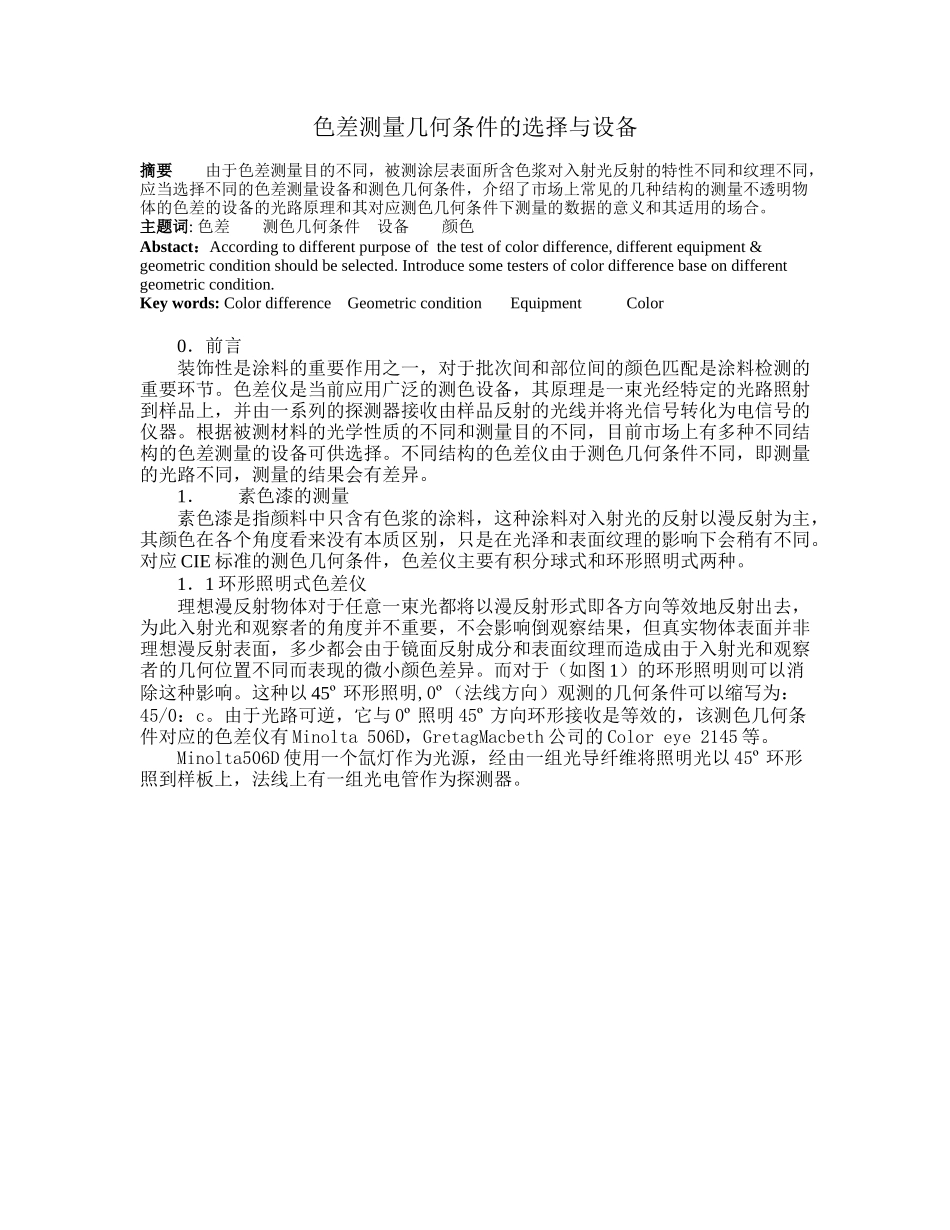

色差测量几何条件的选择与设备摘要由于色差测量目的不同，被测涂层表面所含色浆对入射光反射的特性不同和纹理不同，应当选择不同的色差测量设备和测色几何条件，介绍了市场上常见的几种结构的测量不透明物体的色差的设备的光路原理和其对应测色几何条件下测量的数据的意义和其适用的场合。主题词:色差测色几何条件设备颜色Abstact：Accordingtodifferentpurposeofthetestofcolordifference,differentequipment&geometricconditionshouldbeselected.Introducesometestersofcolordifferencebaseondifferentgeometriccondition.Keywords:ColordifferenceGeometricconditionEquipmentColor0．前言装饰性是涂料的重要作用之一，对于批次间和部位间的颜色匹配是涂料检测的重要环节。色差仪是当前应用广泛的测色设备，其原理是一束光经特定的光路照射到样品上，并由一系列的探测器接收由样品反射的光线并将光信号转化为电信号的仪器。根据被测材料的光学性质的不同和测量目的不同，目前市场上有多种不同结构的色差测量的设备可供选择。不同结构的色差仪由于测色几何条件不同，即测量的光路不同，测量的结果会有差异。1．素色漆的测量素色漆是指颜料中只含有色浆的涂料，这种涂料对入射光的反射以漫反射为主，其颜色在各个角度看来没有本质区别，只是在光泽和表面纹理的影响下会稍有不同。对应CIE标准的测色几何条件，色差仪主要有积分球式和环形照明式两种。1．1环形照明式色差仪理想漫反射物体对于任意一束光都将以漫反射形式即各方向等效地反射出去，为此入射光和观察者的角度并不重要，不会影响倒观察结果，但真实物体表面并非理想漫反射表面，多少都会由于镜面反射成分和表面纹理而造成由于入射光和观察者的几何位置不同而表现的微小颜色差异。而对于（如图1）的环形照明则可以消除这种影响。这种以45º环形照明,0º（法线方向）观测的几何条件可以缩写为：45/0：c。由于光路可逆，它与0º照明45º方向环形接收是等效的，该测色几何条件对应的色差仪有Minolta506D，GretagMacbeth公司的Coloreye2145等。Minolta506D使用一个氙灯作为光源，经由一组光导纤维将照明光以45º环形照到样板上，法线上有一组光电管作为探测器。BYK公司的测色精灵也属于这类仪器，不同的是它是由三组发光二极管构成环形光源，每组包括12个不同发射波长的发光二极管，三个发射波长相等的发光二极管互成120º（如图2），抵消样品表面纹理的影响。GretagMacbeth公司的Coloreye2145这种色差仪的光路由于抵消了表面纹理的影响而更适合用于涂料颜色调配过程，因为样品表面的光泽等纹理不会影响到颜色测量,在现实中没有与之完全对应的观察环境。1．2积分球色差仪图3是积分球色差仪的基本结构，积分球是一个中空的金属球，其内表面涂有中等灰色的高反射漫射物质，如硫酸钡或聚四氟乙烯。进入这个球体的光线经过多次反射后都只能从测量孔或光源孔射出积分球。[1]一束光从任意的不通过球心的角度照进积分球后经过球壁的多次反射后会从各个角度照射到样板，最终通过测量孔或光源射出积分球。测量孔是在与法线夹角成8º的位置，由一组光电管构成的探测器。X-Rite,Minolta,GretagMacbeth等很多公司都提供这种结构的色差仪。CIE没有明确规定积分球的开孔的尺寸，只要求所有开孔面积不超过内表面积的10％，因此不同厂家的产品的开孔的位置，尺寸，光源入射角度会有区别，因此特别对于有中等光泽的样板，不同的仪器测量结果的绝对值会有差异[1]，但是对比测量的定性结论(样品的绝对值与标准板的绝对值之差的正负)一般相同，只是定量（差值的大小）上存在差异。与观测孔关于法线对称的地方有一个光阱，关闭光阱时镜面反射成分包含在内，简写作d/8:i，（d表示漫反射照明，8是8度角接收，i指包括镜面反射）也可简写作SPIN。当光阱打开时去除了镜面反射，此条件简写作：d/8:e，e指去除镜面反射。很多色差仪比如X-Rite的SP64和Minolta的2600D能提供这两种条件的测量。试验表明当给相同的色板表面赋予不同的光泽后，其在SPEX条件下的测量值特别是亮度L受光泽的影响非常显著，并在一定范围内表现线性关系，而这些光泽不同的色板在SPIN...
