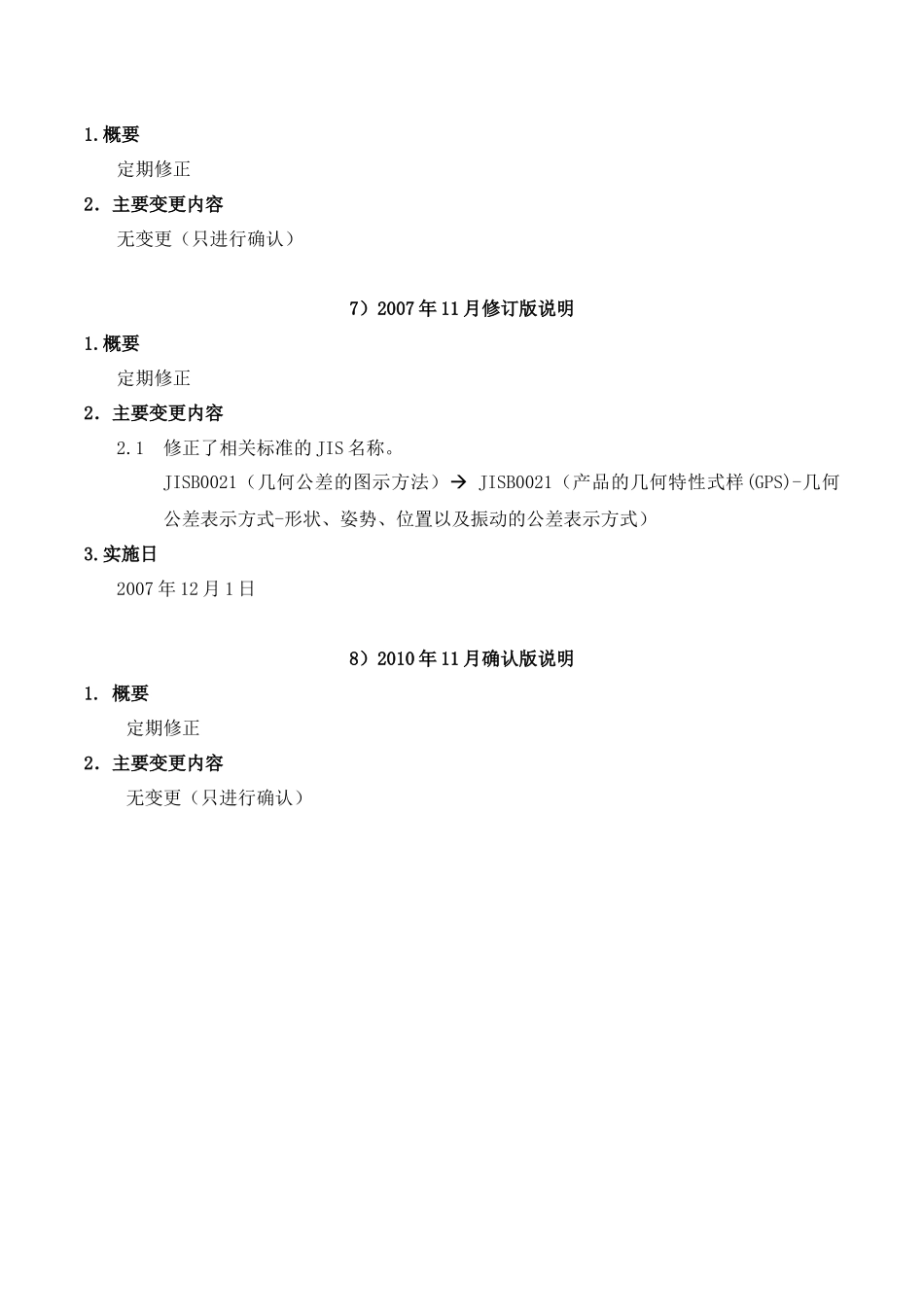

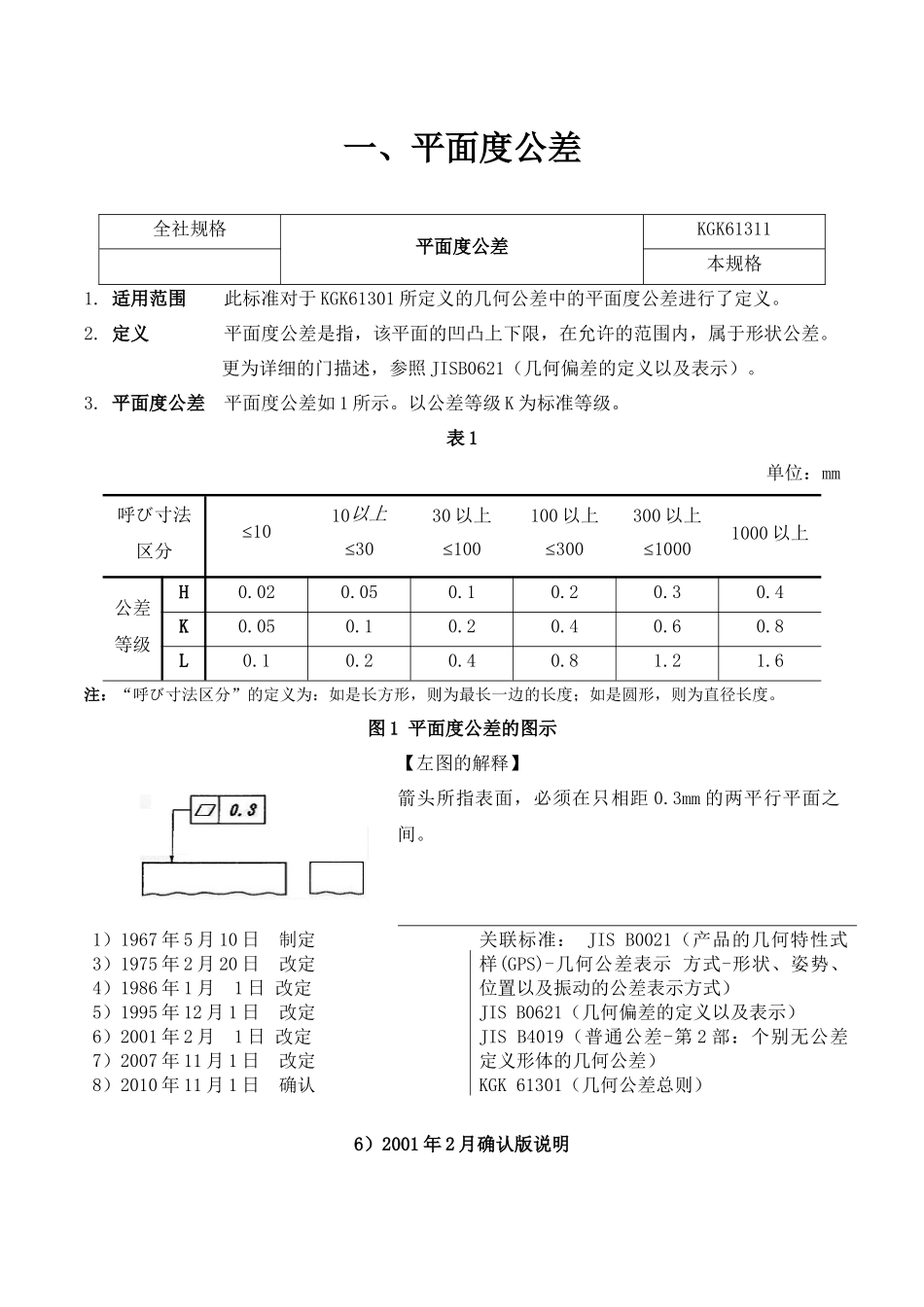

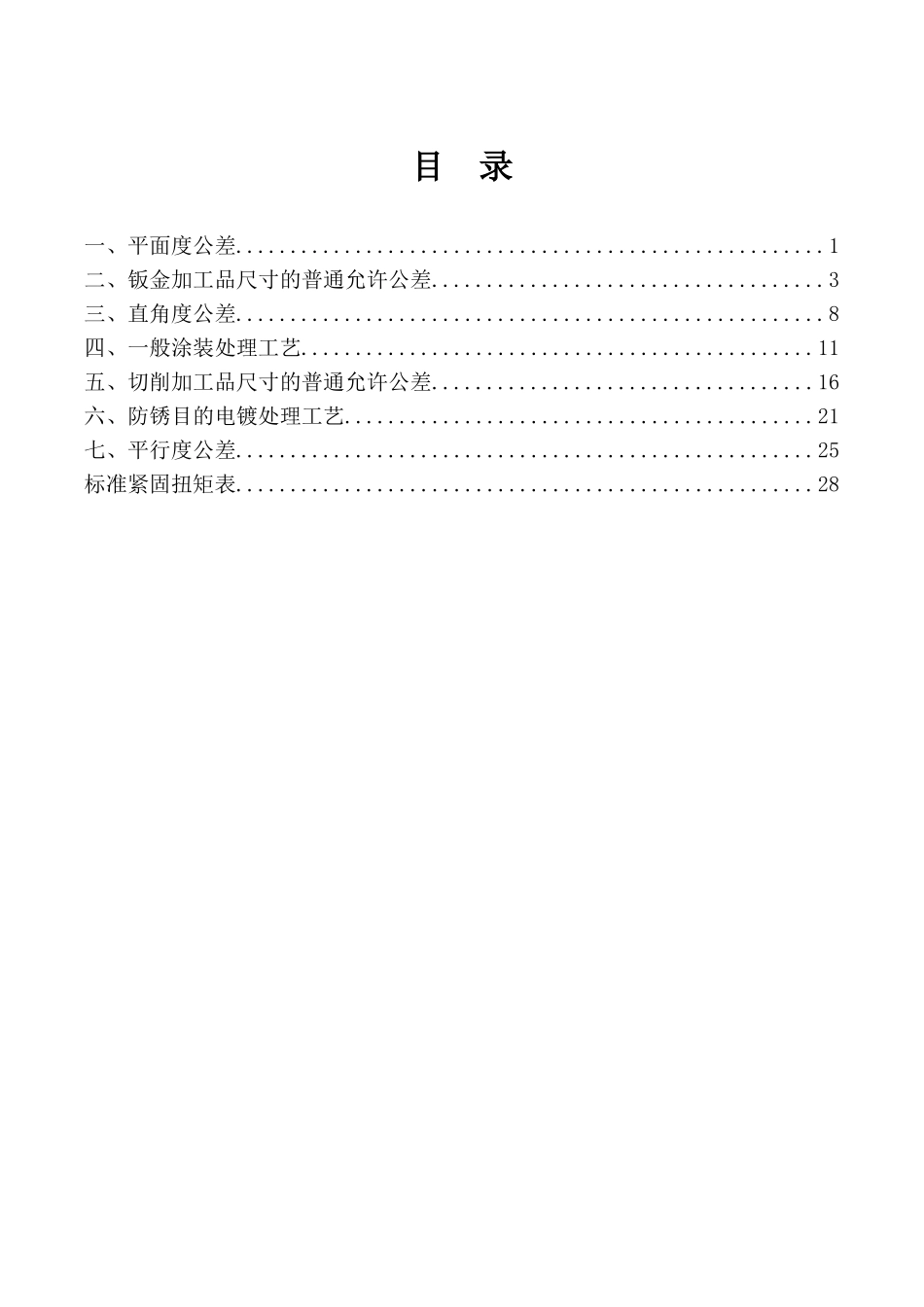

目录一、平面度公差......................................................1二、钣金加工品尺寸的普通允许公差....................................3三、直角度公差......................................................8四、一般涂装处理工艺...............................................11五、切削加工品尺寸的普通允许公差...................................16六、防锈目的电镀处理工艺...........................................21七、平行度公差.....................................................25标准紧固扭矩表.....................................................28一、平面度公差全社规格平面度公差KGK61311本规格1.适用范围此标准对于KGK61301所定义的几何公差中的平面度公差进行了定义。2.定义平面度公差是指，该平面的凹凸上下限，在允许的范围内，属于形状公差。更为详细的门描述，参照JISB0621（几何偏差的定义以及表示）。3.平面度公差平面度公差如1所示。以公差等级K为标准等级。表1单位：mm呼び寸法区分≤1010以上≤3030以上≤100100以上≤300300以上≤10001000以上公差等级H0.020.050.10.20.30.4K0.050.10.20.40.60.8L0.10.20.40.81.21.6注：“呼び寸法区分”的定义为：如是长方形，则为最长一边的长度；如是圆形，则为直径长度。图1平面度公差的图示【左图的解释】箭头所指表面，必须在只相距0.3mm的两平行平面之间。1）1967年5月10日制定关联标准：JISB0021（产品的几何特性式样(GPS)-几何公差表示方式-形状、姿势、位置以及振动的公差表示方式）JISB0621（几何偏差的定义以及表示）JISB4019（普通公差-第2部：个别无公差定义形体的几何公差）KGK61301（几何公差总则）3）1975年2月20日改定4）1986年1月1日改定5）1995年12月1日改定6）2001年2月1日改定7）2007年11月1日改定8）2010年11月1日确认6）2001年2月确认版说明1.概要定期修正2．主要变更内容无变更（只进行确认）7）2007年11月修订版说明1.概要定期修正2．主要变更内容2.1修正了相关标准的JIS名称。JISB0021（几何公差的图示方法）JISB0021（产品的几何特性式样(GPS)-几何公差表示方式-形状、姿势、位置以及振动的公差表示方式）3.实施日2007年12月1日8）2010年11月确认版说明1.概要定期修正2．主要变更内容无变更（只进行确认）二、钣金加工品尺寸的普通允许公差1.适用范围：本标准定义了，板金加工图纸中，尺寸允许偏差没有用数值或者记号所表示部分的普通允许偏差（以下简称为普通允许偏差）。2.普通允许偏差：普通允许偏差的种类以及数值，如表1~6所示。3.等级：普通允许偏差的等级分为A级以及B级，通常的定义为A级。表1外形的普通允许公差单位：mm标准尺寸区分≤200200以上≤10001000以上≤20002000以上等级的区分A级B级A级B级A级B级A级B级普通允许公差±1.0±2.0±2.0±5.0±3.0±7.0±4.0±10.0注（1）：柜门或者盖子相关尺寸参数参照表5。表2孔（圆孔、长孔、角孔）的普通允许公差单位：mm标准尺寸区分≤66以上≤3030以上≤100100以上等级的区分A级B级A级B级A级B级A级B级普通允许公差+0.20+0.40+0.30+0.60+0.50+1.00+0.80+1.60注(2):长孔和角孔，对于尺寸大的一方尺寸适用本表。1）1967年12月1日制定关联规格5）1995年12月1日改定6）2001年2月1日确认7）2007年11月1日确认8）2010年11月1日确认全社规格钣金加工品尺寸的普通允许公差KGK61213本规格表3孔与孔的中心距离以及孔中心与边缘的距离的普通允许偏差单位：mm距离区分孔径区分≤100100以上≤300300以上≤10001000以上A级B级A级B级A级B级A级B级6以下±0.3±0.6±0.5±1.0±1.0±2.0±1.5±3.06以上30以下±0.4±0.6±1.2±1.830以上±0.5±0.8±1.5±2.0注（3）：:长孔和角孔，对于尺寸大的一方尺寸适用本表。注（4）：两孔径不同的情况下，对于大孔径的尺寸适用本表。表4角度的普通允许偏差基本尺寸的区分（mm）≤100100以上≤300300以上≤10001000以上≤20002000以上直角的普通允许公差20’18’16’14’12’参考tan20’¿0.0058tan18’¿0.0052tan16’¿0.0046tan14’¿0.0040tan12’¿0.0034直角外的普通允...
