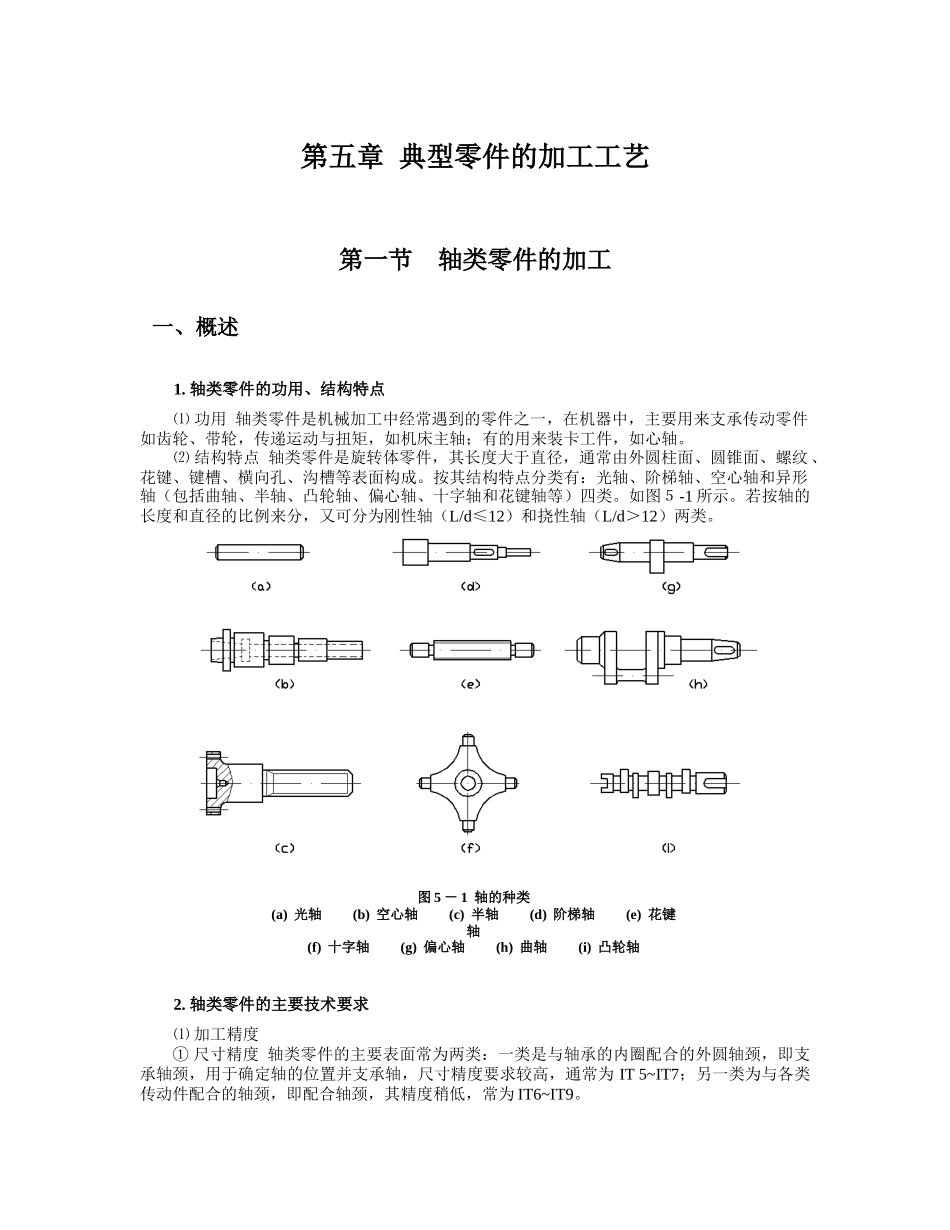

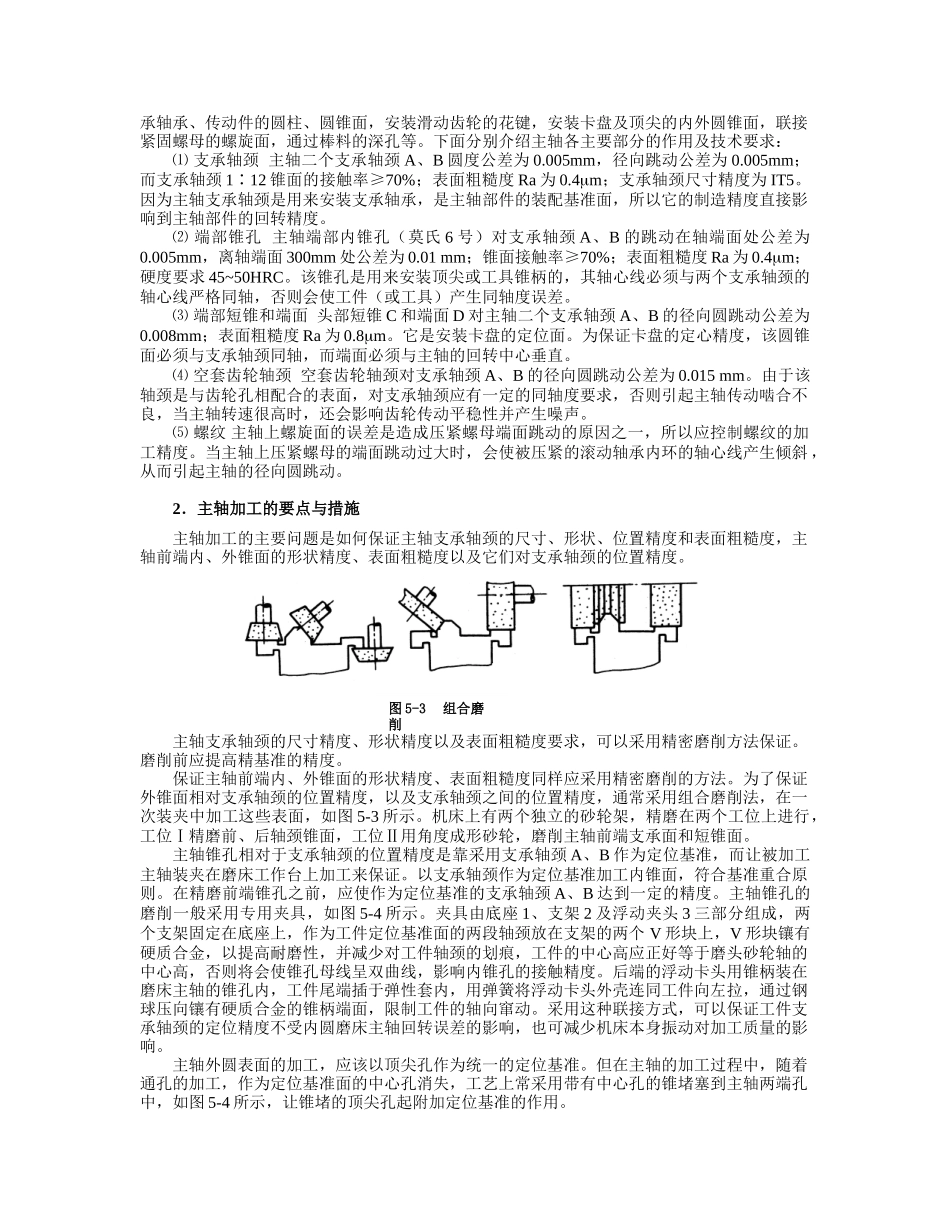

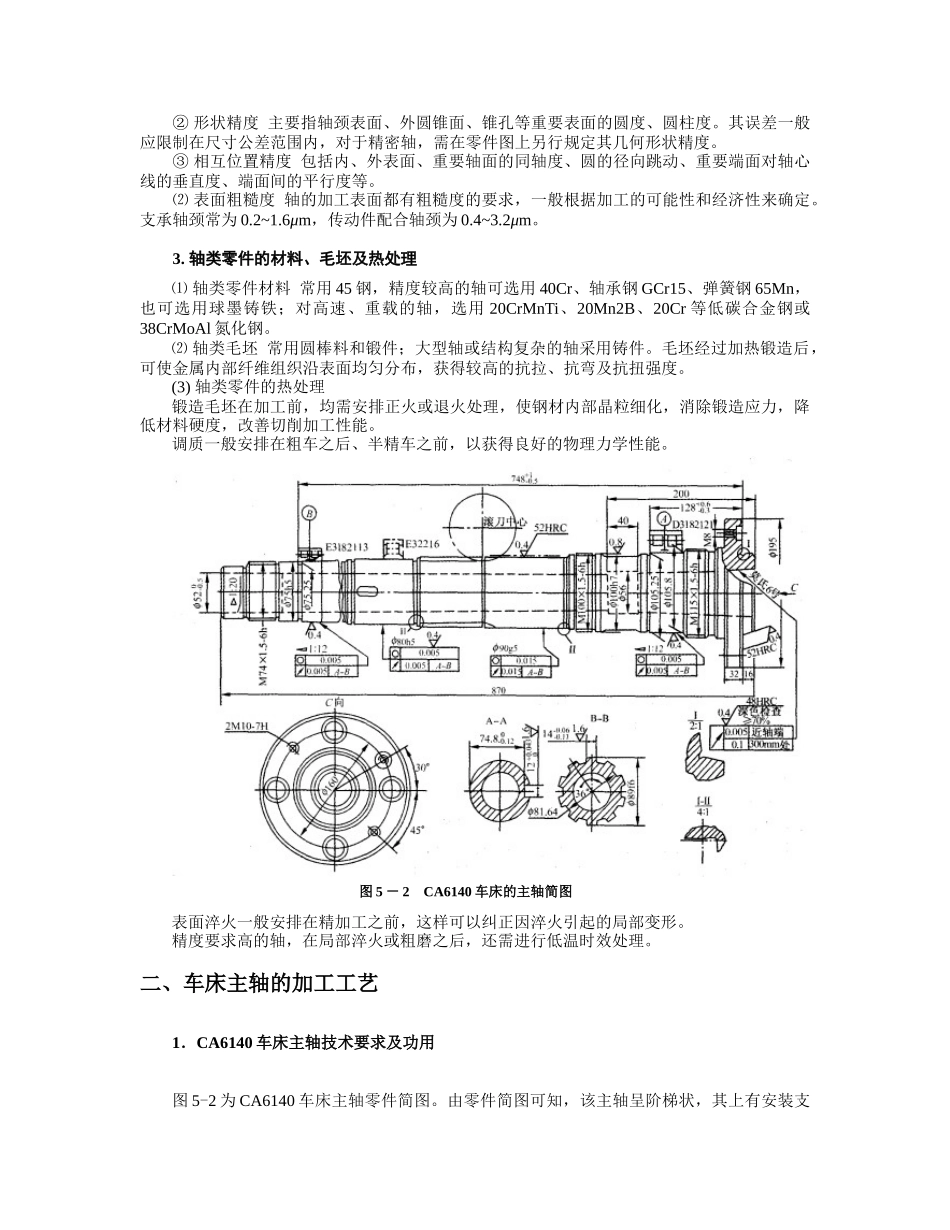

第五章典型零件的加工工艺第一节轴类零件的加工一、概述1.轴类零件的功用、结构特点⑴功用轴类零件是机械加工中经常遇到的零件之一，在机器中，主要用来支承传动零件如齿轮、带轮，传递运动与扭矩，如机床主轴；有的用来装卡工件，如心轴。⑵结构特点轴类零件是旋转体零件，其长度大于直径，通常由外圆柱面、圆锥面、螺纹、花键、键槽、横向孔、沟槽等表面构成。按其结构特点分类有：光轴、阶梯轴、空心轴和异形轴（包括曲轴、半轴、凸轮轴、偏心轴、十字轴和花键轴等）四类。如图５-1所示。若按轴的长度和直径的比例来分，又可分为刚性轴（L/d≤12）和挠性轴（L/d＞12）两类。2.轴类零件的主要技术要求⑴加工精度①尺寸精度轴类零件的主要表面常为两类：一类是与轴承的内圈配合的外圆轴颈，即支承轴颈，用于确定轴的位置并支承轴，尺寸精度要求较高，通常为IT5~IT7；另一类为与各类传动件配合的轴颈，即配合轴颈，其精度稍低，常为IT6~IT9。图5－1轴的种类(a)光轴(b)空心轴(c)半轴(d)阶梯轴(e)花键轴(f)十字轴(g)偏心轴(h)曲轴(i)凸轮轴②形状精度主要指轴颈表面、外圆锥面、锥孔等重要表面的圆度、圆柱度。其误差一般应限制在尺寸公差范围内，对于精密轴，需在零件图上另行规定其几何形状精度。③相互位置精度包括内、外表面、重要轴面的同轴度、圆的径向跳动、重要端面对轴心线的垂直度、端面间的平行度等。⑵表面粗糙度轴的加工表面都有粗糙度的要求，一般根据加工的可能性和经济性来确定。支承轴颈常为0.2~1.6μm，传动件配合轴颈为0.4~3.2μm。3.轴类零件的材料、毛坯及热处理⑴轴类零件材料常用45钢，精度较高的轴可选用40Cr、轴承钢GCr15、弹簧钢65Mn，也可选用球墨铸铁；对高速、重载的轴，选用20CrMnTi、20Mn2B、20Cr等低碳合金钢或38CrMoAl氮化钢。⑵轴类毛坯常用圆棒料和锻件；大型轴或结构复杂的轴采用铸件。毛坯经过加热锻造后，可使金属内部纤维组织沿表面均匀分布，获得较高的抗拉、抗弯及抗扭强度。(3)轴类零件的热处理锻造毛坯在加工前，均需安排正火或退火处理，使钢材内部晶粒细化，消除锻造应力，降低材料硬度，改善切削加工性能。调质一般安排在粗车之后、半精车之前，以获得良好的物理力学性能。表面淬火一般安排在精加工之前，这样可以纠正因淬火引起的局部变形。精度要求高的轴，在局部淬火或粗磨之后，还需进行低温时效处理。二、车床主轴的加工工艺1．CA6140车床主轴技术要求及功用图5-2为CA6140车床主轴零件简图。由零件简图可知，该主轴呈阶梯状，其上有安装支图5－2CA6140车床的主轴简图承轴承、传动件的圆柱、圆锥面，安装滑动齿轮的花键，安装卡盘及顶尖的内外圆锥面，联接紧固螺母的螺旋面，通过棒料的深孔等。下面分别介绍主轴各主要部分的作用及技术要求：⑴支承轴颈主轴二个支承轴颈A、B圆度公差为0.005mm，径向跳动公差为0.005mm；而支承轴颈1∶12锥面的接触率≥70%；表面粗糙度Ra为0.4m；支承轴颈尺寸精度为IT5。因为主轴支承轴颈是用来安装支承轴承，是主轴部件的装配基准面，所以它的制造精度直接影响到主轴部件的回转精度。⑵端部锥孔主轴端部内锥孔（莫氏6号）对支承轴颈A、B的跳动在轴端面处公差为0.005mm，离轴端面300mm处公差为0.01mm；锥面接触率≥70%；表面粗糙度Ra为0.4m；硬度要求45~50HRC。该锥孔是用来安装顶尖或工具锥柄的，其轴心线必须与两个支承轴颈的轴心线严格同轴，否则会使工件（或工具）产生同轴度误差。⑶端部短锥和端面头部短锥C和端面D对主轴二个支承轴颈A、B的径向圆跳动公差为0.008mm；表面粗糙度Ra为0.8m。它是安装卡盘的定位面。为保证卡盘的定心精度，该圆锥面必须与支承轴颈同轴，而端面必须与主轴的回转中心垂直。⑷空套齿轮轴颈空套齿轮轴颈对支承轴颈A、B的径向圆跳动公差为0.015mm。由于该轴颈是与齿轮孔相配合的表面，对支承轴颈应有一定的同轴度要求，否则引起主轴传动啮合不良，当主轴转速很高时，还会影响齿轮传动平稳性并产生噪声。⑸螺纹主轴上螺旋面的误差是造成压紧螺母端面跳动的原因之一，所以应控制螺纹的加工精度。当主轴上压紧螺母的端面跳动过大时，会使被压紧的滚动轴承内环的轴心...
