AUTOCAD等级考试完整模拟题VIP免费

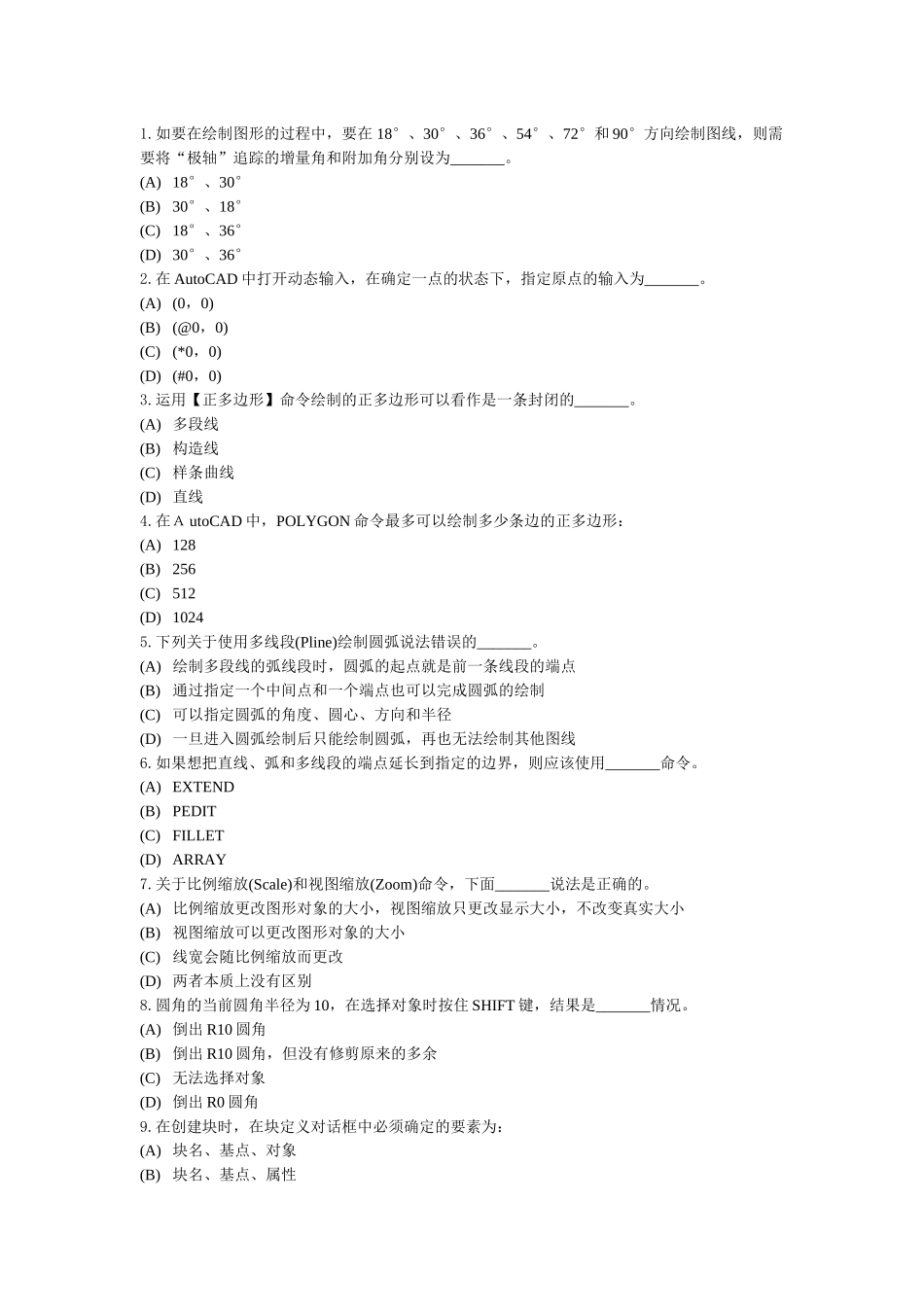

1.如要在绘制图形的过程中，要在18°、30°、36°、54°、72°和90°方向绘制图线，则需要将“极轴”追踪的增量角和附加角分别设为_______。(A)18°、30°(B)30°、18°(C)18°、36°(D)30°、36°2.在AutoCAD中打开动态输入，在确定一点的状态下，指定原点的输入为_______。(A)(0，0)(B)(@0，0)(C)(*0，0)(D)(#0，0)3.运用【正多边形】命令绘制的正多边形可以看作是一条封闭的_______。(A)多段线(B)构造线(C)样条曲线(D)直线4.在ＡutoCAD中，POLYGON命令最多可以绘制多少条边的正多边形：(A)128(B)256(C)512(D)10245.下列关于使用多线段(Pline)绘制圆弧说法错误的_______。(A)绘制多段线的弧线段时，圆弧的起点就是前一条线段的端点(B)通过指定一个中间点和一个端点也可以完成圆弧的绘制(C)可以指定圆弧的角度、圆心、方向和半径(D)一旦进入圆弧绘制后只能绘制圆弧，再也无法绘制其他图线6.如果想把直线、弧和多线段的端点延长到指定的边界，则应该使用_______命令。(A)EXTEND(B)PEDIT(C)FILLET(D)ARRAY7.关于比例缩放(Scale)和视图缩放(Zoom)命令，下面_______说法是正确的。(A)比例缩放更改图形对象的大小，视图缩放只更改显示大小，不改变真实大小(B)视图缩放可以更改图形对象的大小(C)线宽会随比例缩放而更改(D)两者本质上没有区别8.圆角的当前圆角半径为10，在选择对象时按住SHIFT键，结果是_______情况。(A)倒出R10圆角(B)倒出R10圆角，但没有修剪原来的多余(C)无法选择对象(D)倒出R0圆角9.在创建块时，在块定义对话框中必须确定的要素为：(A)块名、基点、对象(B)块名、基点、属性(C)基点、对象、属性(D)块名、基点、对象、属性10.标注半径尺寸时，其标注文字的默认前缀是_______。(A)D(B)R(C)Rad(D)Radius11.执行多行文字标注命令是_______。(A)TEXT(B)MTEXT(C)QTEXT(D)WTEXT12.要获得图案填充区域的信息，下面方法不能实现的是_______。(A)用“特性”查询(B)通过菜单“工具>查询>面域/质量特性”(C)通过菜单“工具>查询>列表显示”(D)通过菜单“工具>查询>面积”13.下面哪个选项不属于打印时，图纸方向设置的内容：(A)纵向(B)反向(C)横向(D)逆向14.在打印区域选择_______打印方式将当前空间的所有几何图形打印。(A)布局或界限(B)范围(C)显示(D)窗口15.保存文件的格式包括以下_______几种。(A)图形样板(*.dwt)(B)DXF(*.dxf)(C)图形(*.dwg)(D)图形标准(*.dws)16.坐标输入方式主要有_______。(A)绝对坐标(B)相对坐标(C)极坐标(D)球坐标17.在【格式】｜【多线样式】命令，在【新建(或修改)多线样式】对话框中，可以执行下面_______操作。(A)改变多线的线的数量和偏移(B)改变多线的颜色(C)改变多线的线型(D)改变多线的封口方式18.样条曲线能使用下面的_______命令进行编辑操作。(A)分解(B)删除(C)修剪(D)移动19.执行多行文字命令后，在弹出的在位文字编辑器【文字格式】中，可以设置文字效果的内容有_______。(A)选择文字的样式和字体(B)确定文字的对齐方式(C)确定文字的高度和倾斜角度(D)确定文字的颜色20.可以利用AutoCAD提供的_______命令，来查询所选实体的面积和周长几何参数。(A)【面积】(Area)(B)【列表】(List)(C)【面域/质量特性】(Massprop)(D)【状态】(Status)21.已知：(单位：mm)A=220;问题：（各小题全为单选）(1)夹角I为：_________________。A.148.87B.135.83C.141.81D.158.02(2)高度II：_________________。A.40.98B.35.67C.20.79D.29.26(3)面积(红色区域)是：_________________。A.3709.36B.3101.85C.4180.38D.2245.42(4)夹角III：_________________。A.9.98B.19.97C.14.11D.17.2922.已知：(单位：mm)A=42;B=67;C=43;D=31;问题：(各小题均为单选题)(1)、图中I区域的周长是____________。A.91.38B.100.86C.96.12D.105.60(2)、图中II区域的面积是____________。A.392B.404C.386D.398(3)、图中III的距离是____________。A.57.38B.56.64C.58.14D.55.9(4)、图中角度IV的值是____________。A.27.95B.31.61C.30.47D.29.2523.1．设置绘图界限为A4、长度单位精度保留3位有效数字，角度单位精度保留1位有效数字。（2分）2．按照下面要求设置图层、线型（2分）3.设置文字...
