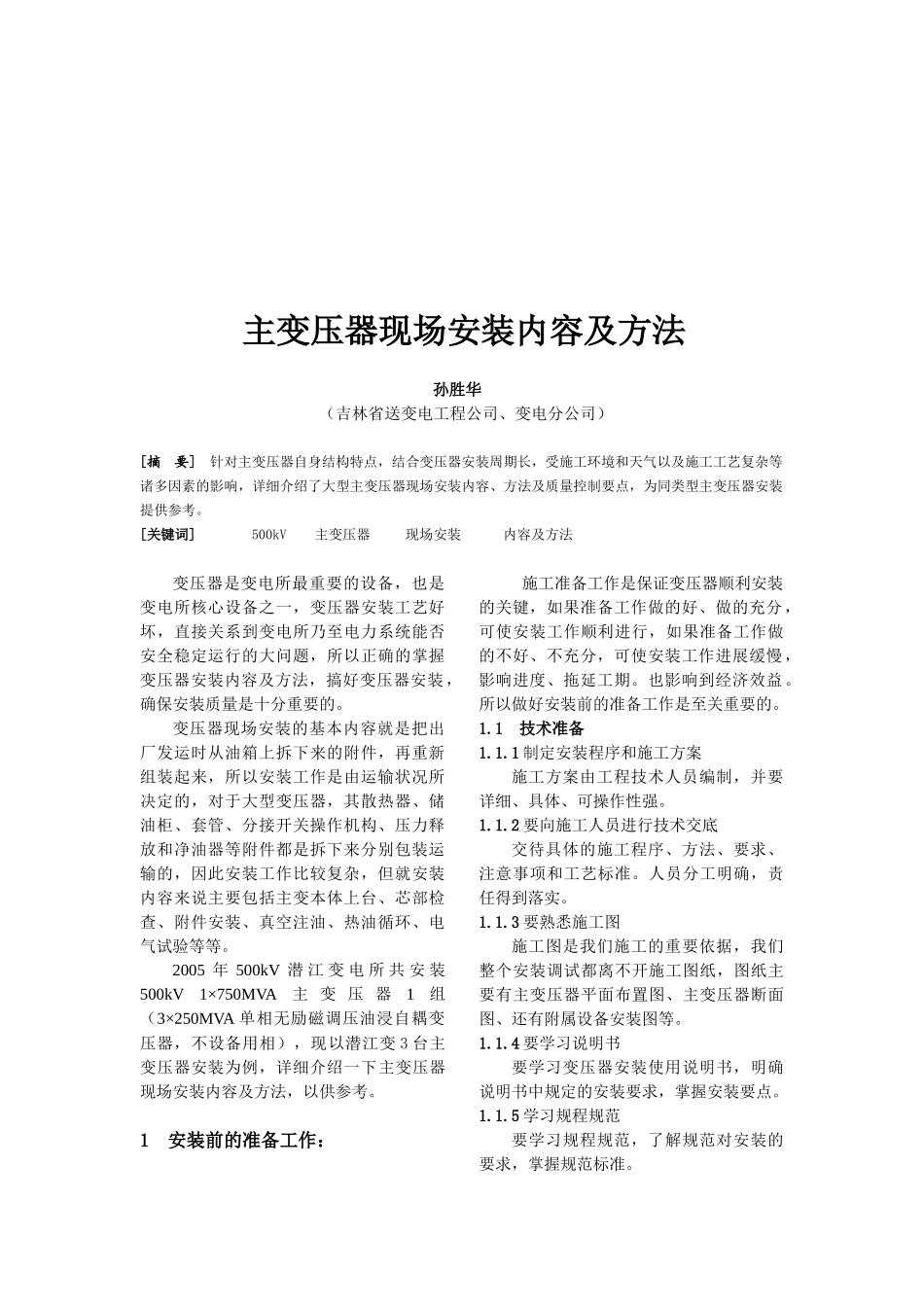

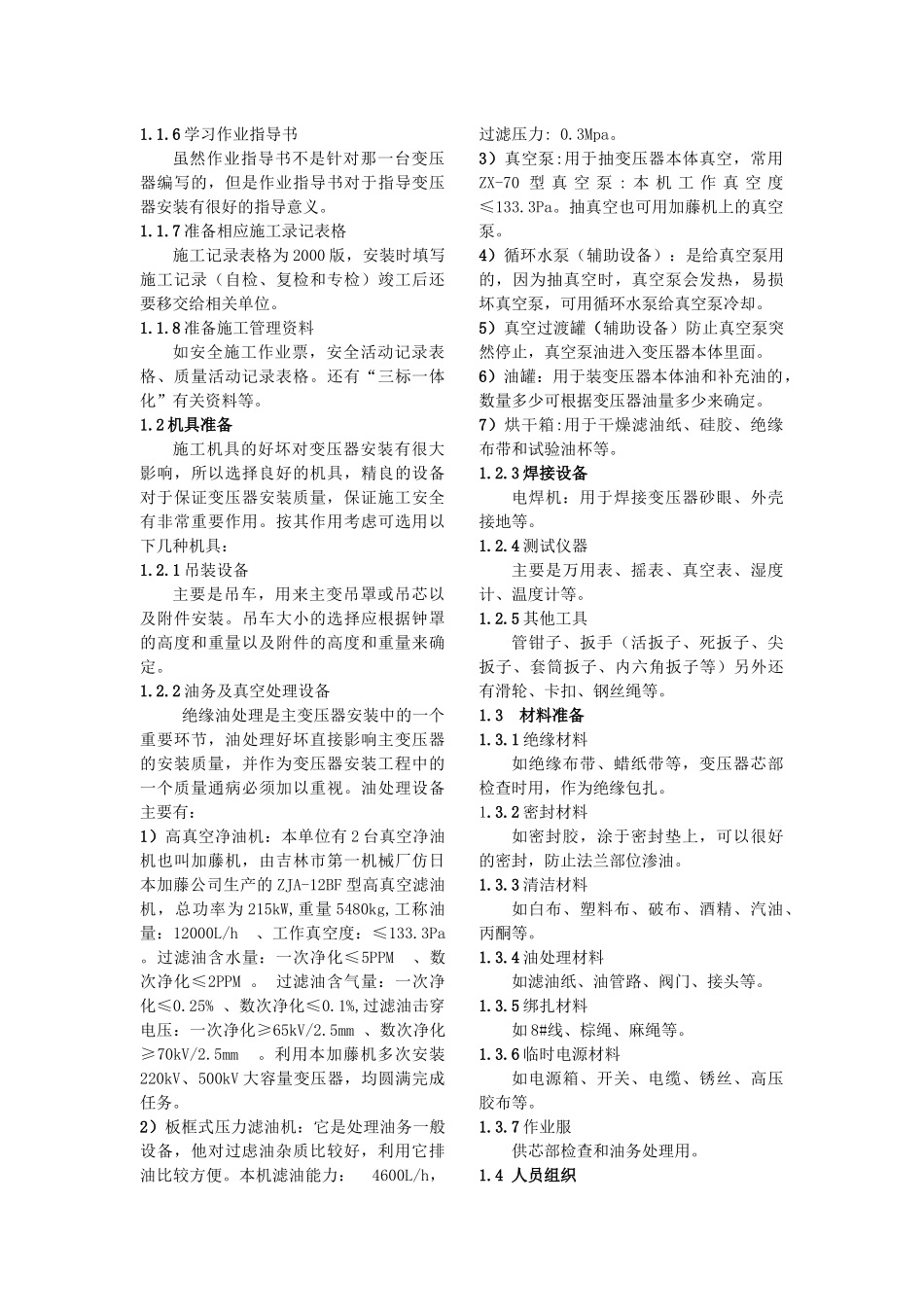

主变压器现场安装内容及方法孙胜华（吉林省送变电工程公司、变电分公司）[摘要]针对主变压器自身结构特点，结合变压器安装周期长，受施工环境和天气以及施工工艺复杂等诸多因素的影响，详细介绍了大型主变压器现场安装内容、方法及质量控制要点，为同类型主变压器安装提供参考。[关键词]500kV主变压器现场安装内容及方法变压器是变电所最重要的设备，也是变电所核心设备之一，变压器安装工艺好坏，直接关系到变电所乃至电力系统能否安全稳定运行的大问题，所以正确的掌握变压器安装内容及方法，搞好变压器安装，确保安装质量是十分重要的。变压器现场安装的基本内容就是把出厂发运时从油箱上拆下来的附件，再重新组装起来，所以安装工作是由运输状况所决定的，对于大型变压器，其散热器、储油柜、套管、分接开关操作机构、压力释放和净油器等附件都是拆下来分别包装运输的，因此安装工作比较复杂，但就安装内容来说主要包括主变本体上台、芯部检查、附件安装、真空注油、热油循环、电气试验等等。2005年500kV潜江变电所共安装500kV1×750MVA主变压器1组（3×250MVA单相无励磁调压油浸自耦变压器，不设备用相），现以潜江变3台主变压器安装为例，详细介绍一下主变压器现场安装内容及方法，以供参考。1安装前的准备工作：施工准备工作是保证变压器顺利安装的关键，如果准备工作做的好、做的充分，可使安装工作顺利进行，如果准备工作做的不好、不充分，可使安装工作进展缓慢，影响进度、拖延工期。也影响到经济效益。所以做好安装前的准备工作是至关重要的。1.1技术准备1.1.1制定安装程序和施工方案施工方案由工程技术人员编制，并要详细、具体、可操作性强。1.1.2要向施工人员进行技术交底交待具体的施工程序、方法、要求、注意事项和工艺标准。人员分工明确，责任得到落实。1.1.3要熟悉施工图施工图是我们施工的重要依据，我们整个安装调试都离不开施工图纸，图纸主要有主变压器平面布置图、主变压器断面图、还有附属设备安装图等。1.1.4要学习说明书要学习变压器安装使用说明书，明确说明书中规定的安装要求，掌握安装要点。1.1.5学习规程规范要学习规程规范，了解规范对安装的要求，掌握规范标准。1.1.6学习作业指导书虽然作业指导书不是针对那一台变压器编写的，但是作业指导书对于指导变压器安装有很好的指导意义。1.1.7准备相应施工录记表格施工记录表格为2000版，安装时填写施工记录（自检、复检和专检）竣工后还要移交给相关单位。1.1.8准备施工管理资料如安全施工作业票，安全活动记录表格、质量活动记录表格。还有“三标一体化”有关资料等。1.2机具准备施工机具的好坏对变压器安装有很大影响，所以选择良好的机具，精良的设备对于保证变压器安装质量，保证施工安全有非常重要作用。按其作用考虑可选用以下几种机具：1.2.1吊装设备主要是吊车，用来主变吊罩或吊芯以及附件安装。吊车大小的选择应根据钟罩的高度和重量以及附件的高度和重量来确定。1.2.2油务及真空处理设备绝缘油处理是主变压器安装中的一个重要环节，油处理好坏直接影响主变压器的安装质量，并作为变压器安装工程中的一个质量通病必须加以重视。油处理设备主要有：1）高真空净油机：本单位有2台真空净油机也叫加藤机，由吉林市第一机械厂仿日本加藤公司生产的ZJA-12BF型高真空滤油机，总功率为215kW,重量5480kg,工称油量：12000L/h、工作真空度：≤133.3Pa。过滤油含水量：一次净化≤5PPM、数次净化≤2PPM。过滤油含气量：一次净化≤0.25%、数次净化≤0.1%,过滤油击穿电压：一次净化≥65kV/2.5mm、数次净化≥70kV/2.5mm。利用本加藤机多次安装220kV、500kV大容量变压器，均圆满完成任务。2）板框式压力滤油机：它是处理油务一般设备，他对过虑油杂质比较好，利用它排油比较方便。本机滤油能力：4600L/h，过滤压力:0.3Mpa。3）真空泵:用于抽变压器本体真空，常用ZX-70型真空泵:本机工作真空度≤133.3Pa。抽真空也可用加藤机上的真空泵。4）循环水泵（辅助设备）：是给真空泵用的，因为抽真空时，真空泵会发热，易损坏真空泵，可用循环水泵给真空泵冷却。5）真空过渡罐（辅助设备）防止真空泵突然停止，真空...
