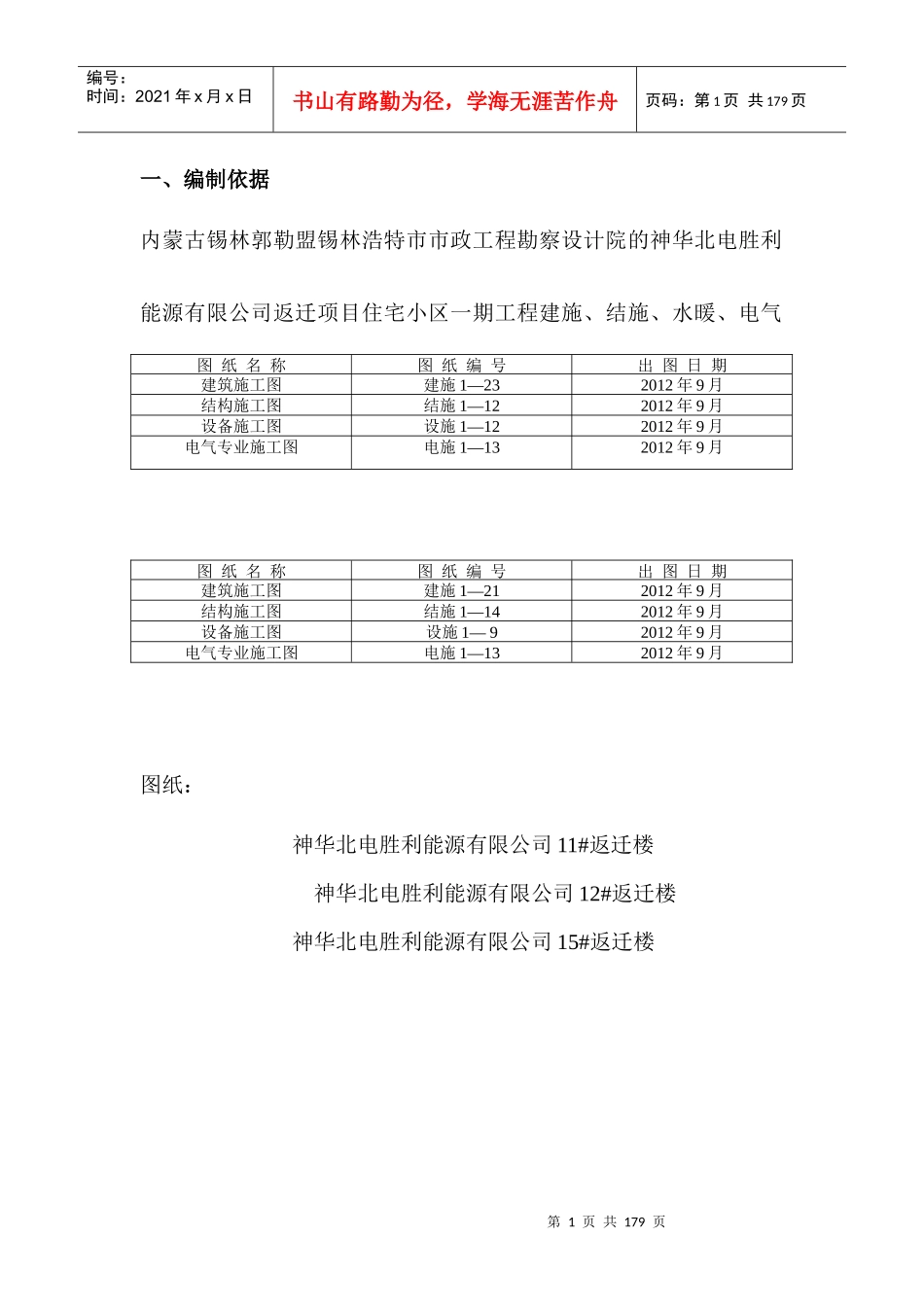

第1页共179页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共179页一、编制依据内蒙古锡林郭勒盟锡林浩特市市政工程勘察设计院的神华北电胜利能源有限公司返迁项目住宅小区一期工程建施、结施、水暖、电气图纸：神华北电胜利能源有限公司11#返迁楼神华北电胜利能源有限公司12#返迁楼神华北电胜利能源有限公司15#返迁楼图纸名称图纸编号出图日期建筑施工图建施1—232012年9月结构施工图结施1—122012年9月设备施工图设施1—122012年9月电气专业施工图电施1—132012年9月图纸名称图纸编号出图日期建筑施工图建施1—212012年9月结构施工图结施1—142012年9月设备施工图设施1—92012年9月电气专业施工图电施1—132012年9月第2页共179页第1页共179页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共179页2、主要图集、标准、规程、规范：《建筑结构可靠度统一标准》GB50068-2001《混凝土结构设计规范》GB50010-2002《建筑结构荷载规范》GB50009-2001《建筑地基基础设计规范》GB50007-2002《建筑设计防火规范》GBJ6-87（2001年版）《建筑抗震设计规范》GB50011-2001《建筑地基处理技术规范》JGJ79-2002《建筑工程施工质量验收统一标准》GB50300-2001《建筑地基基础工程质量验收规范》GB50202-2002《砌体工程施工质量验收规范》GBJ50203-2002《混凝土结构工程施工质量验收规范》GB50204-2002《建筑电气工程施工质量验收规范》GB50303-2002《建筑施工高处作业安全技术规范》JGJ80-91《建筑机械使用安全技术规程》JGJ33-86图纸名称图纸编号出图日期建筑施工图建施1—202012年9月结构施工图结施1—122012年9月设备施工图设施1—122012年9月电气专业施工图电施1—132012年9月第3页共179页第2页共179页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共179页《施工现场临时用电安全技术规程》JGJ46-88《建筑工程施工现场供电安全技术规程》GB50194-93《建筑施工安全检查标准》JGJ59-2011《建筑施工门式钢管脚手架安全技术规程》JGJ128-2000《施工升降机检验规则》GB/T10054-88《建筑卷扬机安全规程》GB13329-91主要法规：（1）、《中华人民共和国建筑法》（2）、《中华人民共和国合同法》（3）、《建筑工程质量管理条例》（4）、《建设工程质量管理监督法规文件汇编》二、工程概况神华北电胜利能源有限公司返迁项目住宅小区（宝办伊利勒特社区项目）一期工程，工程建设地点位于锡林浩特市上海路路东、乌拉盖街路北（锡林浩特市金川燃气有限公司南侧）。新建项目为1#综合楼、11#、12#、15#返迁住宅楼工程，幼儿园及第4页共179页第3页共179页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共179页活动中心，总建筑面积23601.60㎡。新建1#综合楼为底部两层框架上部砌体结构，主楼5层，局部6层，建筑物高度20.2米。10#、13#、14#返迁住宅楼均为砌体结构，主楼6层，建筑高度20.13米。1、墙体1、外墙采用370（240）厚烧结多孔墙砖（分别外粘贴70（80）厚阻燃型挤塑板保温层）；内墙采用240厚（轴线中分）烧结多孔墙。砖体的砌筑构造：砂浆标号，施工要求等，均详见结构总说明，内隔墙采用120厚砖墙2、墙厚一致所有的窗下墙，挂有配电箱，电表箱，消防栓等较重要设备的洞口下，均须加100厚C20细石混凝土压顶，内配4Ф8纵筋，Ф6@200拉筋，纵筋两端入墙2003、所有穿过墙体的管线嵌入墙内的设备安装完毕后，须将洞口周边堵塞密实4、钢筋混凝土墙上留洞详见建施图，施工时土建与设备安装工种应密切配合，做好预留、预埋2、保温隔热1、屋面采用平铺120厚阻燃自熄型挤塑苯板保温隔热（≥35kg/M3）第5页共179页第4页共179页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共179页2、外墙采用370厚烧结多孔墙砖，（外粘贴70厚阻燃挤塑板）见图集05J3-1-A做法。3、屋面做法（一）、双层顶（1）坡屋顶1、块瓦2、卧瓦层1：3水泥砂浆最薄处20厚3、30厚1：3水泥砂浆找平层，内配双向Ф6@500钢丝网一道(在屋脊处不断开)4、平铺120阻燃自熄型挤塑苯板保温隔热（≥35kg/M3）5、SBS防水层5MM厚（分两层做）6...
