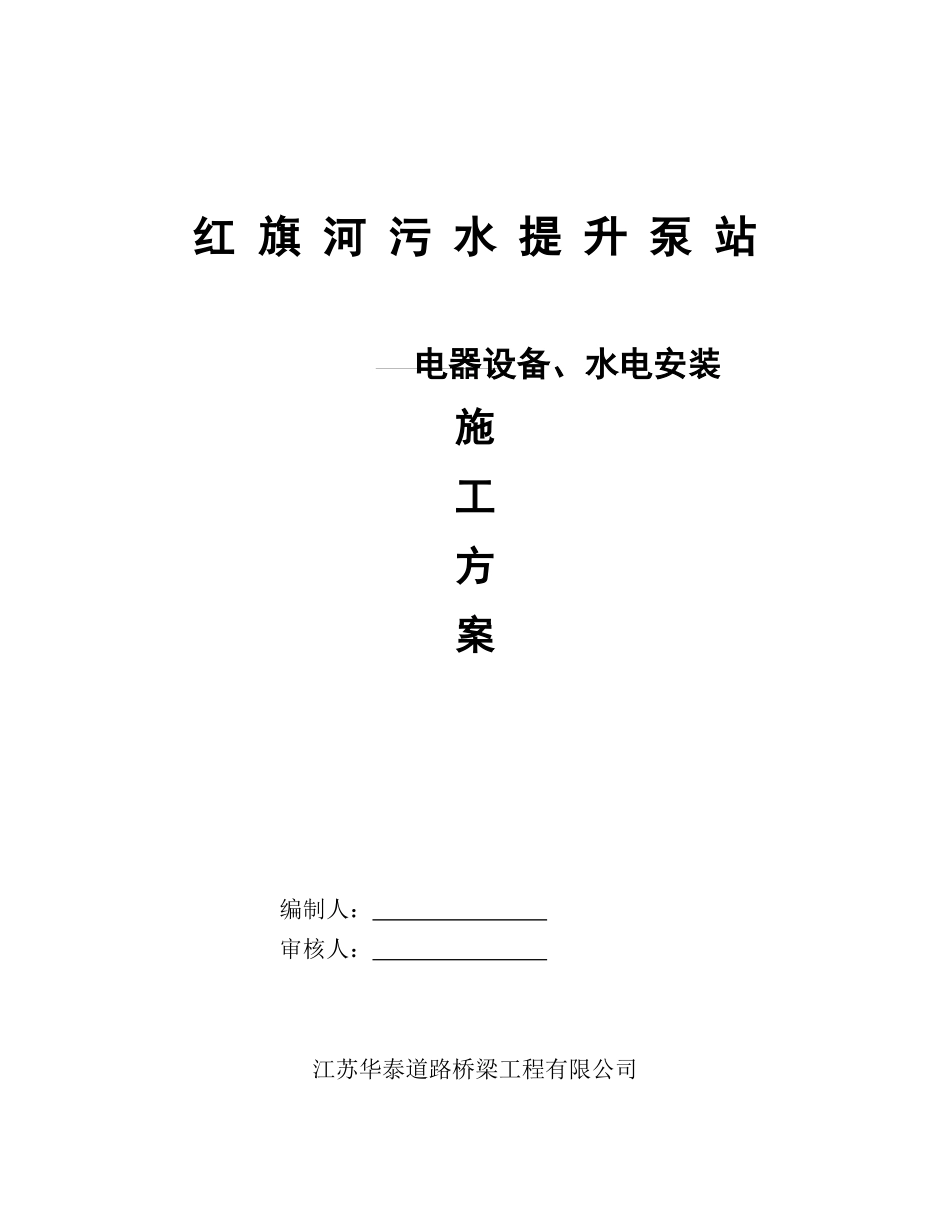

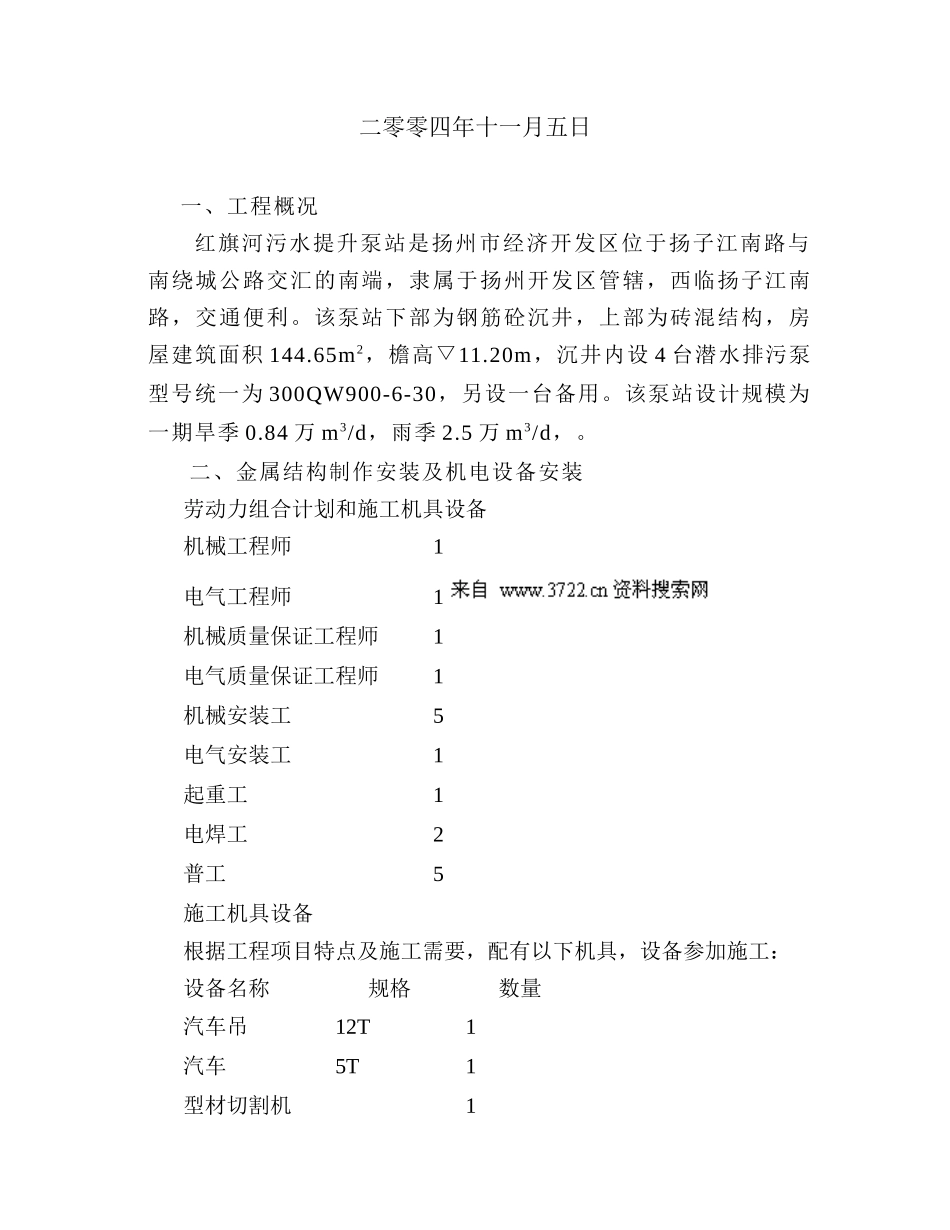

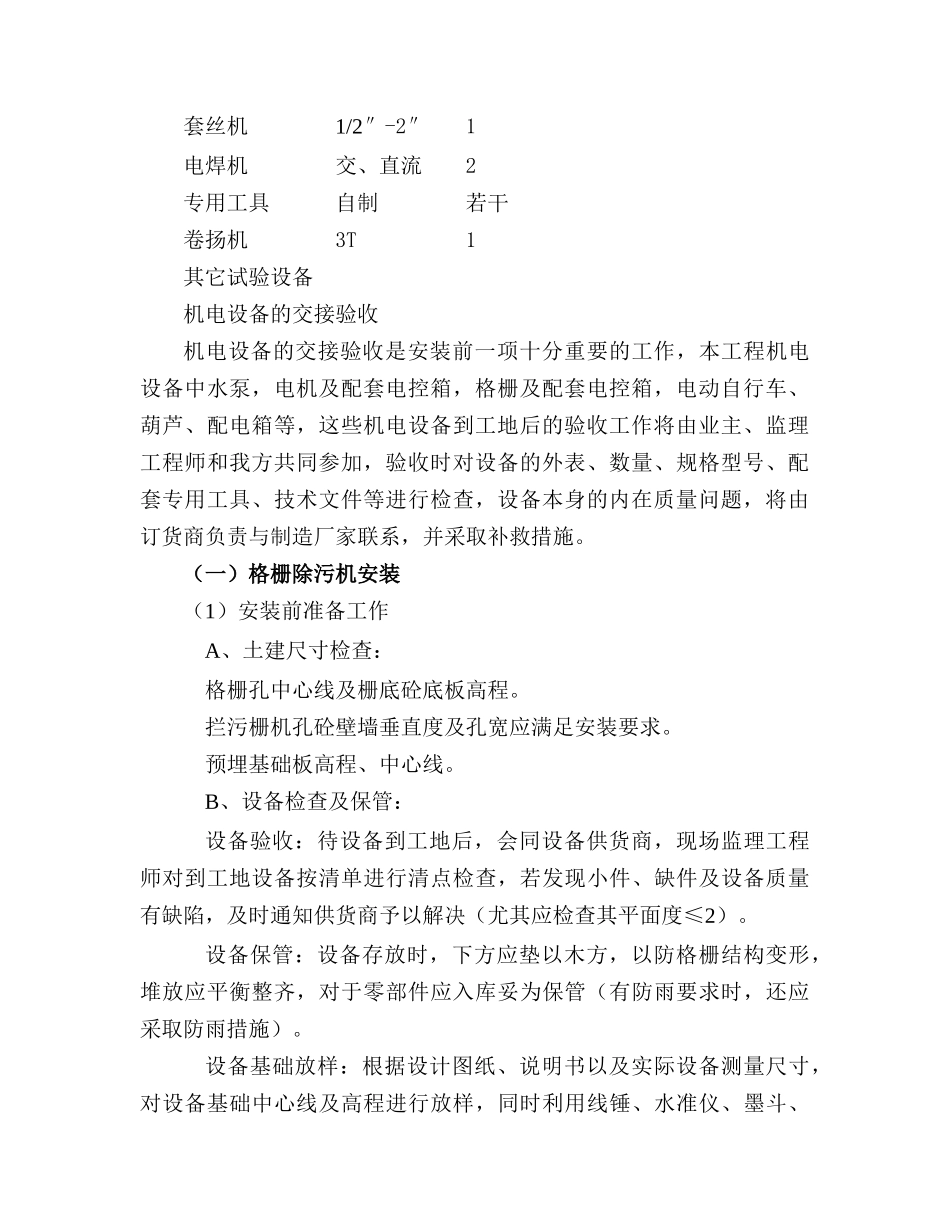

红旗河污水提升泵站电器设备、水电安装施工方案编制人：审核人：江苏华泰道路桥梁工程有限公司二零零四年十一月五日一、工程概况红旗河污水提升泵站是扬州市经济开发区位于扬子江南路与南绕城公路交汇的南端，隶属于扬州开发区管辖，西临扬子江南路，交通便利。该泵站下部为钢筋砼沉井，上部为砖混结构，房屋建筑面积144.65m2，檐高▽11.20m，沉井内设4台潜水排污泵型号统一为300QW900-6-30，另设一台备用。该泵站设计规模为一期旱季0.84万m3/d，雨季2.5万m3/d，。二、金属结构制作安装及机电设备安装劳动力组合计划和施工机具设备机械工程师1电气工程师1机械质量保证工程师1电气质量保证工程师1机械安装工5电气安装工1起重工1电焊工2普工5施工机具设备根据工程项目特点及施工需要，配有以下机具，设备参加施工：设备名称规格数量汽车吊12T1汽车5T1型材切割机1套丝机1/2″-2″1电焊机交、直流2专用工具自制若干卷扬机3T1其它试验设备机电设备的交接验收机电设备的交接验收是安装前一项十分重要的工作，本工程机电设备中水泵，电机及配套电控箱，格栅及配套电控箱，电动自行车、葫芦、配电箱等，这些机电设备到工地后的验收工作将由业主、监理工程师和我方共同参加，验收时对设备的外表、数量、规格型号、配套专用工具、技术文件等进行检查，设备本身的内在质量问题，将由订货商负责与制造厂家联系，并采取补救措施。（一）格栅除污机安装（1）安装前准备工作A、土建尺寸检查：格栅孔中心线及栅底砼底板高程。拦污栅机孔砼壁墙垂直度及孔宽应满足安装要求。预埋基础板高程、中心线。B、设备检查及保管：设备验收：待设备到工地后，会同设备供货商，现场监理工程师对到工地设备按清单进行清点检查，若发现小件、缺件及设备质量有缺陷，及时通知供货商予以解决（尤其应检查其平面度≤2）。设备保管：设备存放时，下方应垫以木方，以防格栅结构变形，堆放应平衡整齐，对于零部件应入库妥为保管（有防雨要求时，还应采取防雨措施）。设备基础放样：根据设计图纸、说明书以及实际设备测量尺寸，对设备基础中心线及高程进行放样，同时利用线锤、水准仪、墨斗、水平尺等采取直角三角形法在拦污栅井孔侧墙上放样栅条70º。（2）格栅安装A、电机电缆等线管应先行配合土建进度进行预埋。B、吊装：利用12T汽车吊将格栅按放样线吊装至格栅孔，吊装时，吊点位置选择正确，以保证吊装平衡，入孔时角度基本吻合，待就位后，用钢板、斜铁将其暂置固定。C、利用斜垫铁，螺栓，调整并固定格栅支架。2T手拉葫芦等工具调整其角度，同时利用千斤顶、直尺、水平尺等调整除污机基础、中心线与高程，使之与放样线吻合，还应检查链轮轴的水平。待调整好扣，将除污机下基础与预埋基础板以及调整执板焊接固定。D、固定格栅二托架：据格栅机实际位置，确定托架位置，同时用电锤打入并固定膨胀螺栓，然后固定二托架。E、待托架固定后，松开手拉葫芦，同时检查其水平及安装角度，同时检查各紧固件应固定可靠。F、电机控制箱固定及接线。（3）试运转A、接通电源前先用摇把插入电机尾部方榫内，按安全罩上箭头所示的旋转方向用手摇动电机，应无其它影响运转因素存在。B、卸去安全罩，放松张紧链轮，卸下减速机端链条，通电试运转，看减速机的转向（接箭头）是否正确，严禁反转。C、调整张紧链轮及耙齿链的松紧度。D、接通电源运转正常后，投入负载运转。（4）3T电动单梁悬挂起重机安装A、概述本泵站厂房内有一台3T电动单梁悬挂起重机用以起吊厂房设备。B、电动葫芦安装质量标准（A）中国国家标准，其它公认的中国标准。（B）经监理工程师批准的其它国家的权威性标准。（C）机械设备安装工程施工及验收规范；（D）机械制造厂提供的安装使用维护说明书。C、安装前的准备工作（A）检查设备到工的实际情况，有无缺损影响使用性能的缺陷存在。（B）检查作为轨道用的工字钢的不直度，应在规定的范围内，否则应校正。（C）清理并检查螺栓，固定件数量有无缺少，质量是否有问题。（D）搭建安装脚手架，并进行轨道梁安装中心基准线放样。D、安装程序（A）处理轨道工字钢的接头，并将轨道工字钢梁起吊至安装位置，调整工字钢高...
