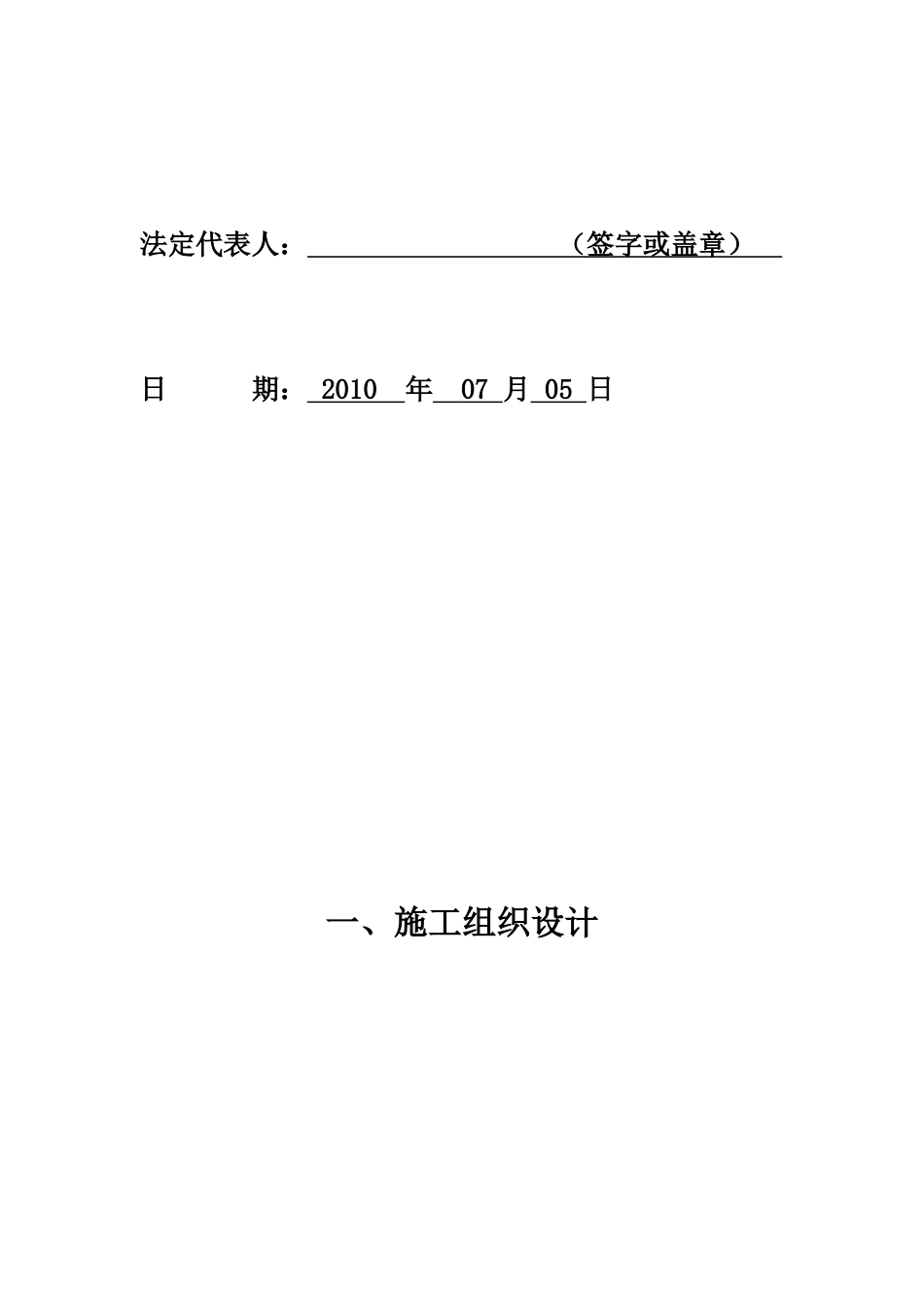

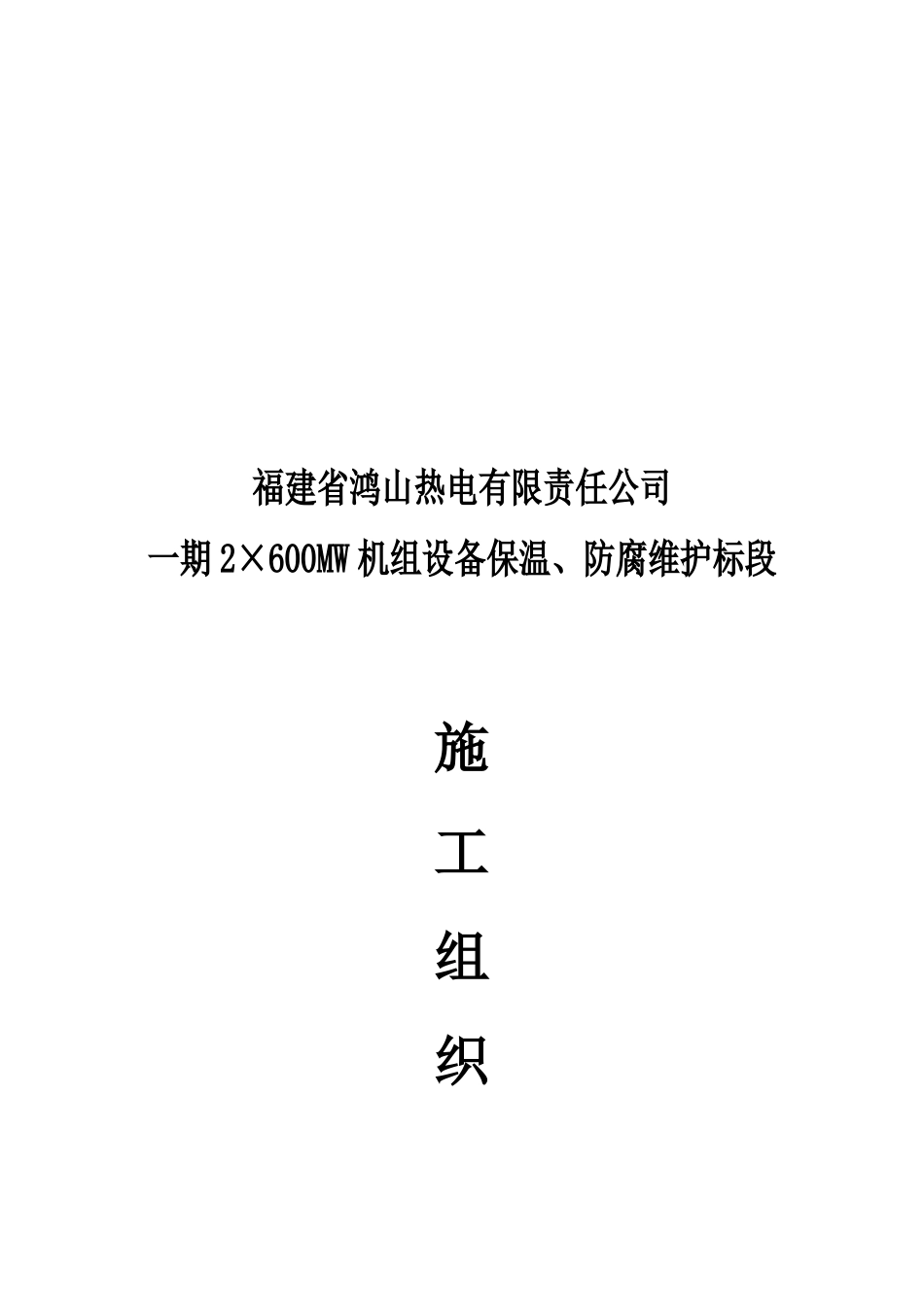

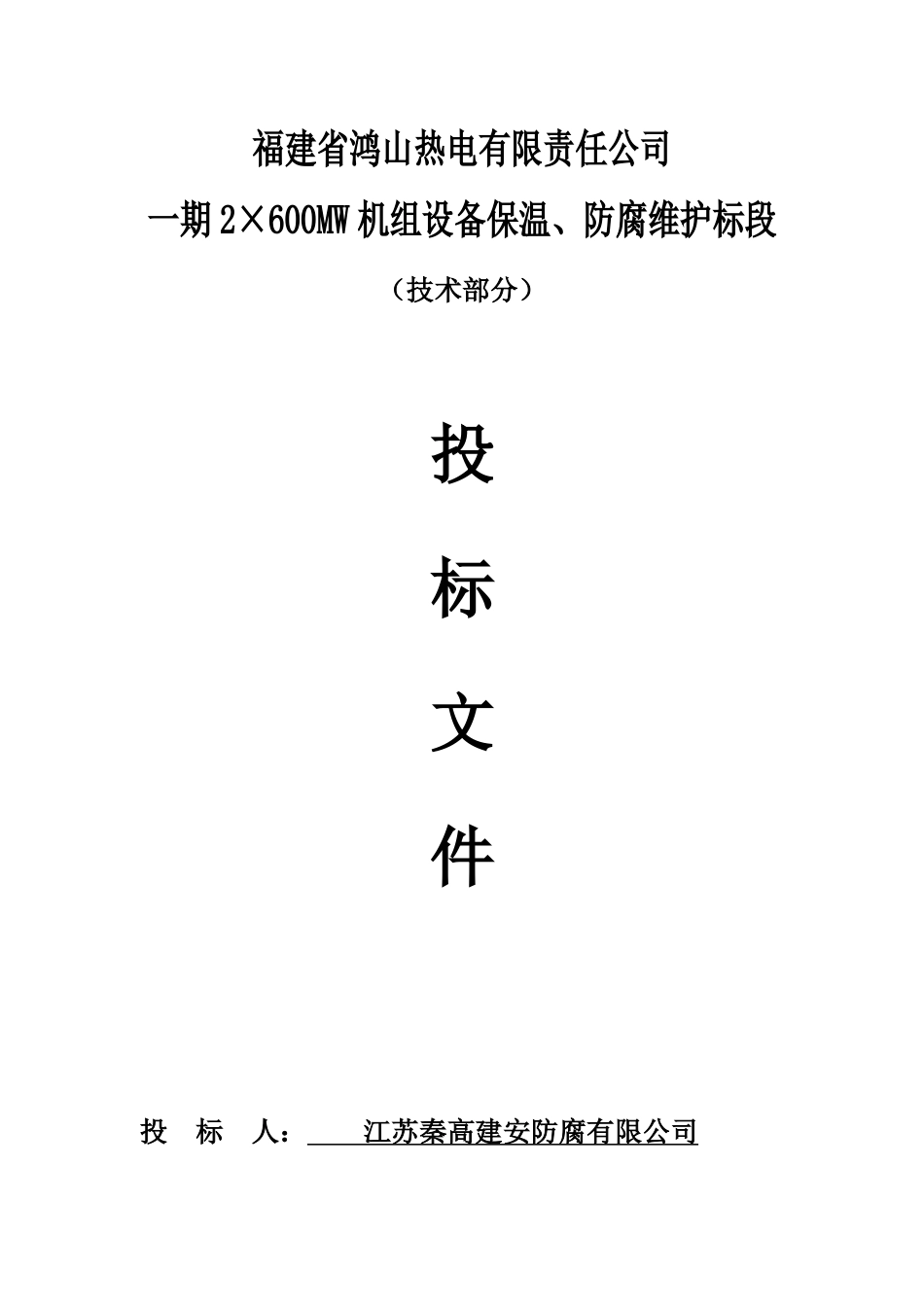

福建省鸿山热电有限责任公司一期2×600MW机组设备保温、防腐维护标段(技术部分)投标文件投标人:江苏秦高建安防腐有限公司法定代表人:(签字或盖章)日期:2010年07月05日一、施工组织设计福建省鸿山热电有限责任公司一期2×600MW机组设备保温、防腐维护标段施工组织设计投标人:江苏秦高建安防腐有限公司法定代表人:(签字或盖章)日期:2010年07月05日目录一、工程概况二、所供材料性能要求三、设备、管道保温四、设备、管道防腐五、脚手架搭、拆六、工程范围及服务七、供货原则及材料性能要求八、供货原则九、质量保证及性能保证值十、工程进度十一、技术资料提交十二、技术服务和联络十三、项目组织十四、施工措施十五、质量管理体系十六、质量保证措施十七、安全保证措施十八、资料管理十九、材料监造、检验和性能验收试验二十、质量目标和安全目标二十一、工程质量检查、验收及售后服务二十二、施工现场管理及安全教育一、工程概况1、总的情况1.1厂址所在地福建省鸿山热电有限责任公司(以下简称招标方)所属鸿山热电厂位于福建省石狮市鸿山镇,距石狮市区约15公里。电厂厂址位于鸿山镇东南部的海滨。厂址北部为伍堡村,西部为锦尚镇东店村,东侧和南侧濒临台湾海峡,厂址三面临海,仅北临陆地。厂址陆域面积不大,约250×500m,基岩外露,近岸海域是大片水深在3~8m的礁石滩,建设场地利用现有陆域面积不够,要根据工程建设的需要,围海造地。1.2交通运输公路鸿山热电厂厂址地处鸿山镇伍堡村和锦尚镇东店村之间,沿海大道紧靠厂址在电厂北侧和西侧通过,电厂对外公路交通十分顺畅。水路电厂燃煤从黄骅港通过水路运至电厂,电厂东南海域内建设10万吨级的专用卸煤码头,码头通过输煤栈桥与电厂连接,码头距厂区约930m。1.3气象条件厂址所在区域属南亚热带海洋性季风气候,主要气候特点是:热量丰富、季风明显、日照充足、雨量集中、夏长无酷热,冬短无严寒。多年平均气温:19.9℃多年极端最高气温:37℃多年极端最低气温:-0.3℃多年平均气压:1011.9hPa多年平均相对湿度:81%多年最小相对湿度:13%多年平均年降水量:1100.8mm年最大降水量:1856.9mm年最少降水量:627.2mm多年平均风速为6.1m/s年最大风速为30m/s离地10m高10分钟平均最大风速35.8m/s年主导风向为NE1.4岩土工程条件基本风压:0.90kPa地震设防烈度:8度场地类别:Ⅱ类地下水水位较浅属上层滞水,水量一般,且地下水与海水相通对钢筋混凝土结构具有弱腐蚀性,地下水对混凝土无侵蚀性。2、本期工程简介本期工程安装2×600MW超临界抽凝供热机组,同步建设烟气脱硫装置(石灰石—湿法)及烟气脱硝装置,同时考虑留有再扩建4×1000MW超超临界凝汽机组的建设条件。2.1主设备和主要辅机概况本工程主机的合同已于2007年签定,主机厂家为:锅炉—哈尔滨锅炉有限责任公司;汽机—东方电气集团东方汽轮机有限公司;发电机--东方电气集团东方电机有限公司。2.2锅炉制造厂家:哈尔滨锅炉厂有限责任公司型式:锅炉为超临界参数变压直流炉、一次中间再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构Π型锅炉。采用前后墙对冲布置的低NOX轴向旋流煤粉燃烧器。锅炉容量和主要参数(BMCR工况)名称单位数据过热蒸汽流量t/h1962过热器出口蒸汽压力MPa25.40过热器出口蒸汽温度℃571再热蒸汽流量t/h1596再热器进口蒸汽压力MPa4.86再热器出口蒸汽压力MPa4.67再热器进口蒸汽温度℃329.6再热器出口蒸汽温度℃569省煤器进口给水温度℃291.7空预器进/出口一次风温度℃23/369空预器进/出口二次风温度℃23/337空预器出口烟气修正后温度℃1212.3汽轮机制造厂家:东方电气集团东方汽轮机有限公司型式:超临界、一次中间再热、单轴、三缸四排汽、双背压抽凝式汽轮机。主要技术参数如下:汽轮机型号:C600/476-24.2/1.0/566/566。名称单位项目高压主汽阀前压力MPa24.2高压主汽阀前温度℃566中压主汽阀前压力MPa4.209中压主汽门前温度℃566高压缸排汽压力MPa4.676额定工业抽汽量t/h600最大工业抽汽量t/h900额定工业抽汽压力MPa1.0额定功率MW600额定进汽量t/h1814.8最大进汽量t/h1962额定排气压力kPa5.2(THA)/11.8(TRL)最终给...
