建筑工程特殊过程作业指导书VIP免费

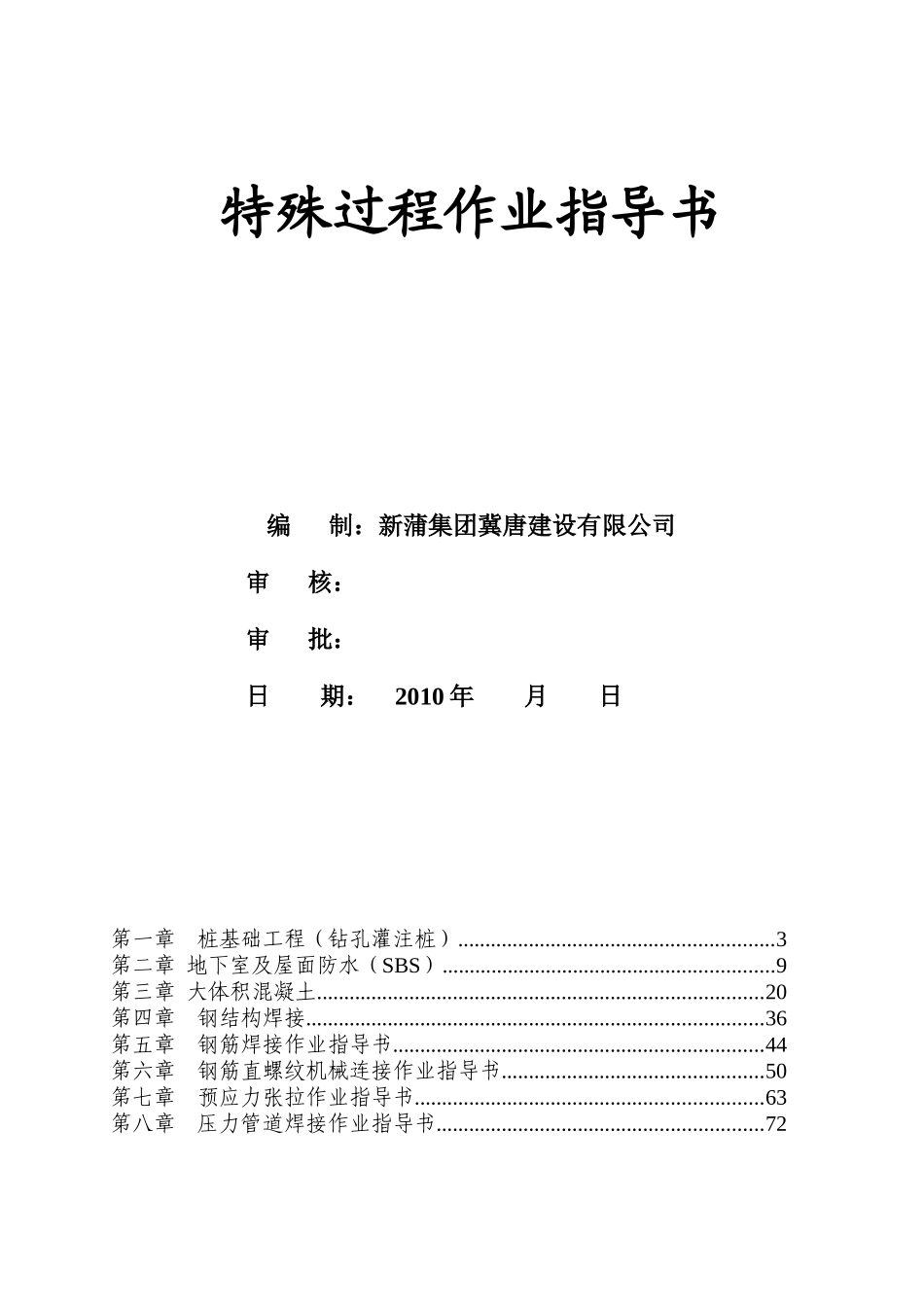

特殊过程作业指导书编制：新蒲集团冀唐建设有限公司审核：审批：日期：2010年月日第一章桩基础工程（钻孔灌注桩）..........................................................3第二章地下室及屋面防水（SBS）.............................................................9第三章大体积混凝土..................................................................................20第四章钢结构焊接....................................................................................36第五章钢筋焊接作业指导书....................................................................44第六章钢筋直螺纹机械连接作业指导书................................................50第七章预应力张拉作业指导书................................................................63第八章压力管道焊接作业指导书............................................................72第一章桩基础工程（钻孔灌注桩）1范围本工艺标准适用于工业与民用建筑中地下水位高的软、硬土层泥浆护壁成孔灌注桩工程。2施工准备2.1材料及主要机具：2.1.1水泥：宜采用325号～425号普通硅酸盐水泥或矿渣硅酸盐水泥。2.1.2砂：中砂或粗砂，含泥量不大于5％。2.1.3石子：粒径为0.5～3.2cm的卵石或碎石，含泥量不大于2％。2.1.4水：应用自来水或不含有害物质的洁净水。2.1.5粘土：可就地选择塑性指数I≥17的粘土。2.1.6外加早强剂应通过试验确定。2.1.7钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告。2.1.8主要机具有：回旋钻孔机、翻斗车或手推车、混凝土导管、套管、水泵、水箱、泥浆池、混凝土搅拌机、平尖头铁锹、胶皮管等。2.2作业条件：2.2.1地上、地下障碍物都处理完毕，达到“三通一平”。施工用的临时设施准备就绪。2.2.2场地标高一般应为承台梁的上皮标高，并经过夯实或碾压。2.2.3制作好钢筋笼。2.2.4根据图纸放出轴线及桩位点，抄上水平标高木橛，并经过预检签字。2.2.5要选择和确定钻孔机的进出路线和钻孔顺序，制定施工方案，做好技术交底。2.2.6正式施工前应做成孔试验，数量不少于两根。3操作工艺3.1工艺流程：钻孔机就位钻孔注泥浆下套管→继续钻孔排渣清孔吊放钢筋笼射水清底→插入混凝土导管浇筑混凝土拔出导管插桩顶钢筋3.2钻孔机就位：钻孔机就位时，必须保持平稳，不发生倾斜、位移，为准确控制钻孔深度，应在机架上或机管上作出控制的标尺，以便在施工中进行观测、记录。3.3钻孔及注泥浆：调直机架挺杆，对好桩位（用对位圈），开动机器钻进，出土，达到一定深度（视土质和地下水情况）停钻，孔内注人事先调制好的泥浆，然后继续进钻。3.4下套管（护筒）：钻孔深度到5m左右时，提钻下套管。3.4.1套管内径应大于钻头100mm。3.4.2套管位置应埋设正确和稳定，套管与孔壁之间应用粘土填实，套管中心与桩孔中心线偏差不大于50mm。3.4.3套管埋设深度：在粘性土中不宜小于1m，在砂土中不宜小于1.5m，并应保持孔内泥浆面高出地下水位1m以上。3.5继续钻孔：防止表层土受振动坍塌，钻孔时不要让泥浆水位下降，当钻至持力层后，设计无特殊要求时，可继续钻深1m左右，作为插入深度。施工中应经常测定泥浆相对密度。3.6孔底清理及排渣3.6.1在粘土和粉质粘土中成孔时，可注入清水，以原土造浆护壁，排渣泥浆的相对密度应控制在1.1～1.2。3.6.2在砂土和较厚的夹砂层中成孔时，泥浆相对密度应控制在1.1～1.3；在穿过砂夹卵石层或容易坍孔的土层中成孔时，泥浆的相对密度应控制在1.3～1.5。3.6.3吊放钢筋笼：钢筋笼放前应绑好砂浆垫块；吊放时要对准孔位，吊直扶稳，缓慢下沉，钢筋笼放到设计位置时，应立即固定，防止上浮。3.7射水清底；在钢筋笼内插入混凝土导管（管内有射水装置），通过软管与高压泵连接，开动泵水即射出。射水后孔底的沉渣即悬浮于泥浆之中。3.8浇筑混凝土：停止射水后，应立即浇筑混凝土，随着混凝土不断增高，孔内沉渣将浮在混凝土上面，并同泥浆一同排回贮浆槽内。3.8.1水下浇筑混凝土应连续施工；导管底端应始终埋人混凝土中0.8～1.3m导管的第一节...
