隧道洞身开挖施工技术交底VIP免费

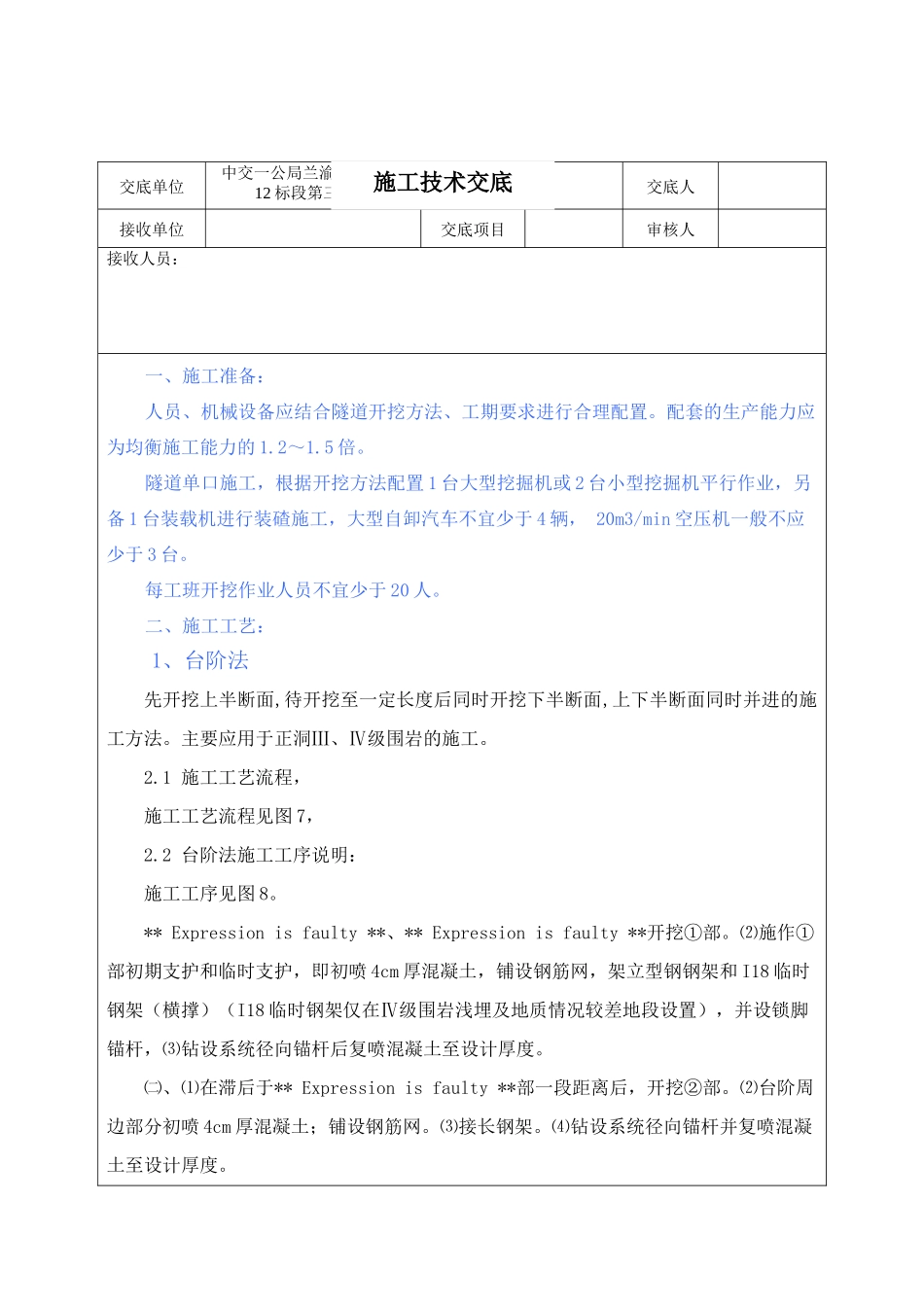

交底单位中交一公局兰渝铁路12标段第三分部交底时间交底人接收单位交底项目审核人接收人员：一、施工准备：人员、机械设备应结合隧道开挖方法、工期要求进行合理配置。配套的生产能力应为均衡施工能力的1.2～1.5倍。隧道单口施工，根据开挖方法配置1台大型挖掘机或2台小型挖掘机平行作业，另备1台装载机进行装碴施工，大型自卸汽车不宜少于4辆，20m3/min空压机一般不应少于3台。每工班开挖作业人员不宜少于20人。二、施工工艺：1、台阶法先开挖上半断面,待开挖至一定长度后同时开挖下半断面,上下半断面同时并进的施工方法。主要应用于正洞Ⅲ、Ⅳ级围岩的施工。2.1施工工艺流程，施工工艺流程见图7，2.2台阶法施工工序说明：施工工序见图8。**Expressionisfaulty**、**Expressionisfaulty**开挖①部。⑵施作①部初期支护和临时支护，即初喷4cm厚混凝土，铺设钢筋网，架立型钢钢架和I18临时钢架（横撑）（I18临时钢架仅在Ⅳ级围岩浅埋及地质情况较差地段设置），并设锁脚锚杆，⑶钻设系统径向锚杆后复喷混凝土至设计厚度。㈡、⑴在滞后于**Expressionisfaulty**部一段距离后，开挖②部。⑵台阶周边部分初喷4cm厚混凝土；铺设钢筋网。⑶接长钢架。⑷钻设系统径向锚杆并复喷混凝土至设计厚度。施工技术交底图7台阶法施工工艺流程㈢、**Expressionisfaulty**在滞后于**Expressionisfaulty**部一段距离后，开挖③部。**Expressionisfaulty**施作隧底喷混凝土。㈣、⑴根据监控量测结果分析，待初期支护收敛后，拆除I18临时钢架。⑵灌筑部矮边墙与仰拱。**Expressionisfaulty**、施作防水层**Expressionisfaulty**、灌筑仰拱填充部至设计高度。**Expressionisfaulty**、利用衬砌模板台车一次性灌注部衬砌（拱墙衬砌一次施作）。2.3台阶法施工控制要点⑴隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤测量”的原则。⑵台阶高度可根据施工机具、人员等安排进行适当调整。⑶钢架之间纵向连接钢筋应及时施作并连接牢固。**Expressionisfaulty**复合式衬砌段在施工时，须按有关规范及标准图的要求，进行监控量测，根据监控量测的结果进行分析，确定灌筑二次衬砌的时机**Expressionisfaulty**I18临时横撑连接处或与钢架连接处均设置钢垫板（240mm×200mm×16mm）。**Expressionisfaulty**当钢架拱脚下沉或内移时，可加大I18横向支撑的矢高。**Expressionisfaulty**工序变化处之钢架应设锁脚锚杆，以确保钢架基础稳定，下台阶安全，防止塌方。**Expressionisfaulty**各部台阶开挖长度不宜过长，应根据围岩条件确定，第**Expressionisfaulty**步开挖后，及时施作仰拱，封闭成环。2、大拱脚台阶法先开挖上半断面,待开挖至一定长度后同时开挖下半断面,上下半断面同时并进的施工方法。主要应用于正洞Ⅳ级（偏压）、Ⅴ级（深埋）围岩的施工。2.1大拱脚台阶法施工工艺流程大拱脚台阶法施工工艺流程见图92.2大拱脚台阶法施工工序说明大拱脚台阶法施工工序见图10㈠、⑴利用上一循环架立的钢架施作隧道拱部Ф42超前锚管支护。⑵开挖①部。⑶施作①部初期支护，即初喷4cm厚混凝土，铺设钢筋网，架立型钢钢架和I18临时钢架（横撑）（I18临时钢架仅在Ⅳ级围岩偏压及软质岩地段设置），施作大拱脚，并设锁脚锚杆，**Expressionisfaulty**钻设系统径向锚杆，复喷混凝土至设计厚度。㈡、⑴在滞后于**Expressionisfaulty**部一段距离后，开挖②部。⑵台阶周边部分初喷4cm厚混凝土；铺设钢筋网。⑶接长型钢钢架。⑷钻设系统径向锚杆并复喷混凝土至设计厚度。㈢、**Expressionisfaulty**在滞后于**Expressionisfaulty**部一段距离后，弱爆破开挖③部。**Expressionisfaulty**施作隧底喷混凝土。㈣、⑴根据监控量测结果分析，待初期支护收敛后，拆除I18临时钢架。⑵灌筑部矮边墙与仰拱。**Expressionisfaulty**、灌筑仰拱填充部至设计高度。**Expressionisfaulty**、利用衬砌模板台车一次性灌注部衬砌（拱墙衬砌一次施作）。2.3大拱脚台阶法施工控制要点⑴隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤测量”的原则。⑵台阶高度可根据施工机具、人员等安排进行适当调整。⑶钢架之间纵向连接钢筋应及时施...
