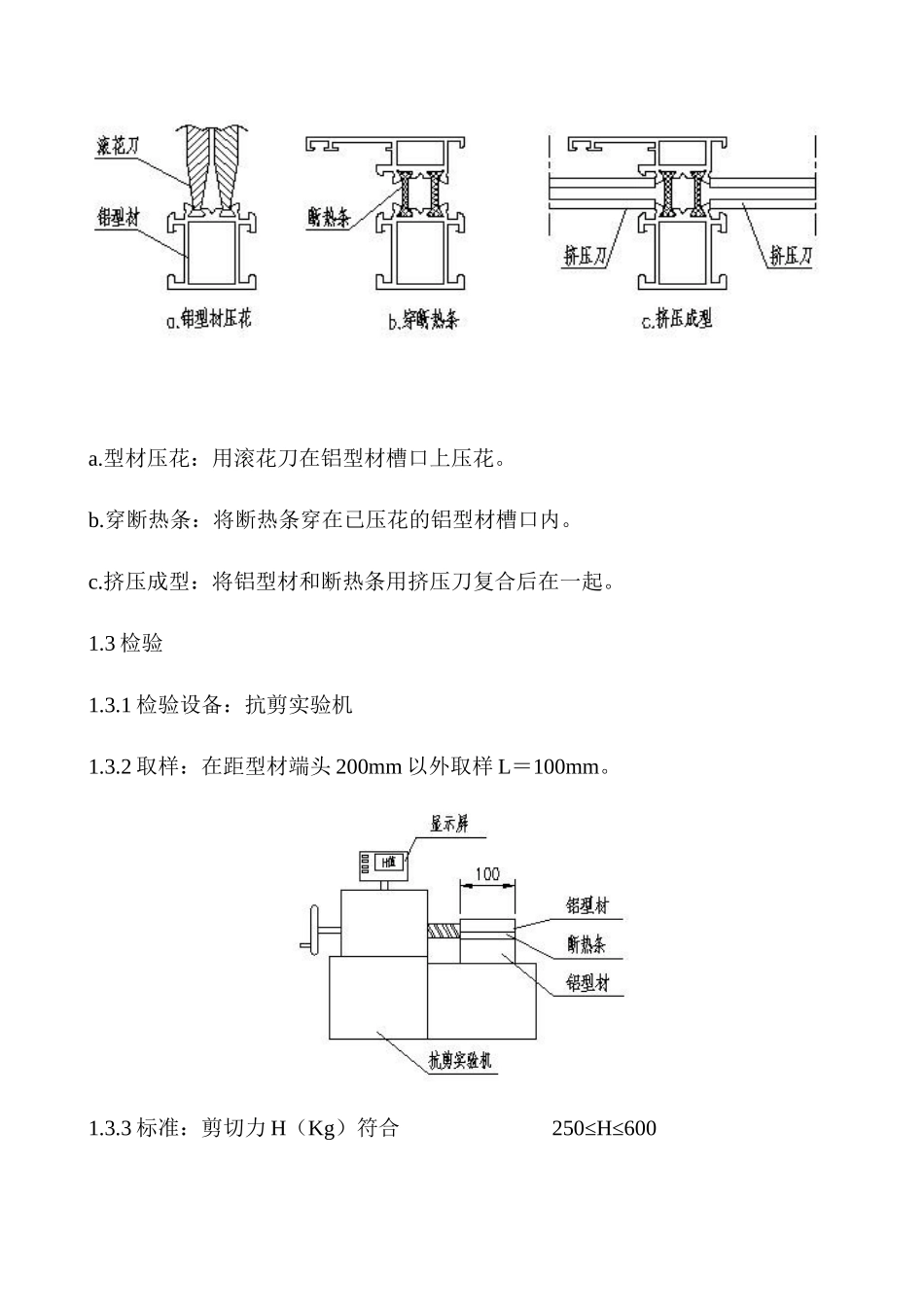

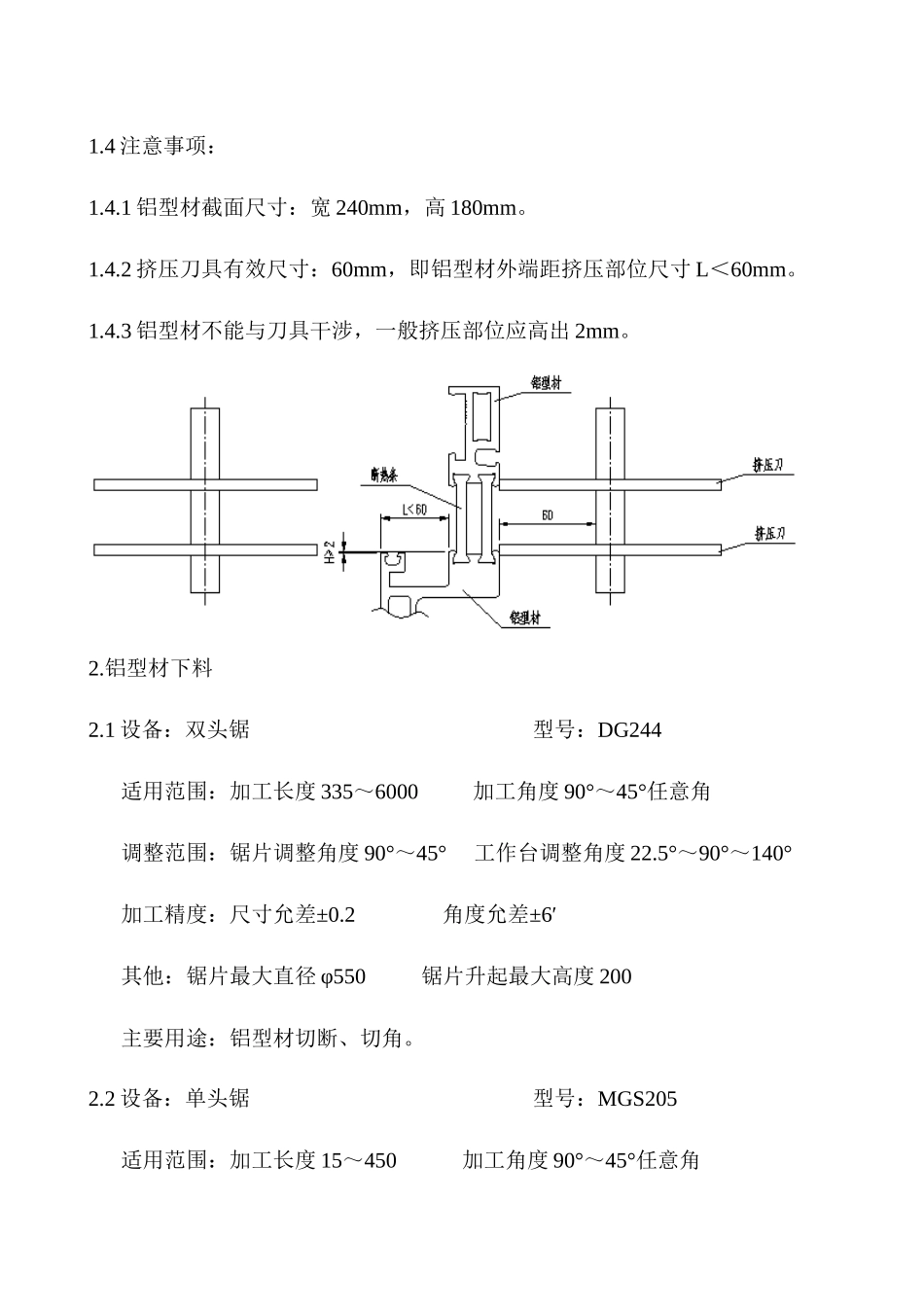

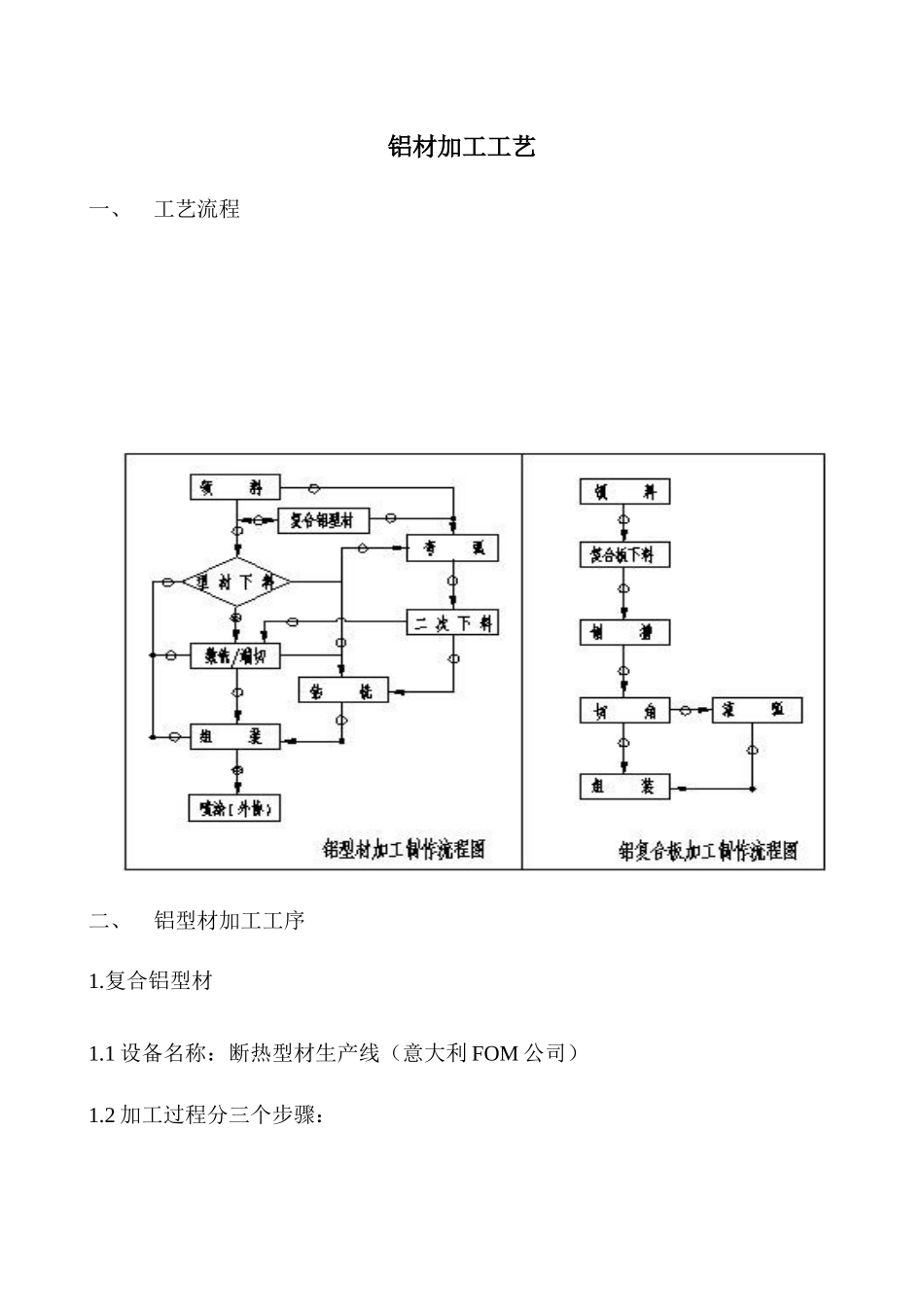

铝材加工工艺一、工艺流程二、铝型材加工工序1.复合铝型材1.1设备名称：断热型材生产线（意大利FOM公司）1.2加工过程分三个步骤：a.型材压花：用滚花刀在铝型材槽口上压花。b.穿断热条：将断热条穿在已压花的铝型材槽口内。c.挤压成型：将铝型材和断热条用挤压刀复合后在一起。1.3检验1.3.1检验设备：抗剪实验机1.3.2取样：在距型材端头200mm以外取样L＝100mm。1.3.3标准：剪切力H（Kg）符合250≤H≤6001.4注意事项：1.4.1铝型材截面尺寸：宽240mm，高180mm。1.4.2挤压刀具有效尺寸：60mm，即铝型材外端距挤压部位尺寸L＜60mm。1.4.3铝型材不能与刀具干涉，一般挤压部位应高出2mm。2.铝型材下料2.1设备：双头锯型号：DG244适用范围：加工长度335～6000加工角度90°～45°任意角调整范围：锯片调整角度90°～45°工作台调整角度22.5°～90°～140°加工精度：尺寸允差±0.2角度允差±6′其他：锯片最大直径φ550锯片升起最大高度200主要用途：铝型材切断、切角。2.2设备：单头锯型号：MGS205适用范围：加工长度15～450加工角度90°～45°任意角调整范围：锯片调整角度90°～45°工作台调整角度22.5°～90°～140°加工精度：尺寸允差±0.5角度允差±15′其他：锯片最大直径φ550锯片升起最大高度200主要用途：铝型材切断、切角。2.3设备：单头自动送料切割机型号：SA142适用范围：加工长度5.5～150加工精度：尺寸允差±0.3主要用途：铝型材切断（自动送料、切料）。3.铝型材端切3.1设备：端铣机型号：AKS134适用范围：最大切削高度160；最大切削深度135；最大切削长度250。调整范围：锯片调整角度±45°；工作台定位档尺调整角度±22°。加工精度：尺寸允差±0.5角度允差±30′注意事项：a.加工件长度应在300mm以上，否则装卡困难，精度不易保证。b.当切割内角小于90°时，会出现不清根现象。c.端切剩余部分要求：喷涂铝型材不宜小于3mm，否则喷涂面会出现变色；铝素材不宜小于1.5mm，否则变形较大。4.数控铣加工4.1设备：数控铣床型号：SBZ130适用范围：最大加工长度6500最大加工宽度350加工精度：尺寸允差±0.3其他：8工位装卡刀具，常用铣刀φ5、φ6、φ8、φ10，最小φ3不常用，加工中碰到筋易折断。主要用途：可完成铝型材直线、曲线、横向、侧向钻铣加工，通过编程实现一次装卡完成多面加工。4.2设备：数控铣床型号：SBZ150适用范围：最大加工长度6500，最大加工宽度350，可加工任意角度。加工精度：尺寸允差±0.3主要用途：可完成铝型材锯切、钻铣加工，备有刀库，通过编程实现一次装卡完成多面加工，多用于转角单元的斜孔加工、小角度铝型材的切割。5.钻铣加工5.1设备：钻铣床型号：X5424Z加工精度：尺寸允差±0.5加工角度允差±1°主要用途：用于简单的钻孔、铣槽、铣榫加工，如边框安装孔、中梃孔、排水孔及小的铝件加工。5.2设备：仿形铣床主要用途：利用模板进行仿形加工，用于铣孔、铣槽。6.其他6.1方箱锯：主要用于精度不高的铝型材冲边，横框角片两端冲豁等。其最大切削高度100mm，加工精度0.5mm，锯片规格φ320×3。6.2拉弯机：铝型材拉弯角度一般不大于180°，即半个圆。通常拉弯余量为型材有效弧长加400mm，拉弯完成后进行二次下料。三、铝复合板加工工序1.下料、刨槽1.1设备：1215刨槽机1.2加工范围：切割长度5300mm，切割高度1900mm，切割深度70mm。1.3下料：允许多张叠放切割，最多为四张。切割方向要求从左向右，从上向下。1.4刨槽：刨槽刀具有90°和135°两种，当铝复合板折弯角度小于90°时，采用135°刀刨槽。2.切角：90°角用切角器，其他角度用曲线锯。3.滚弧3.1设备：三辊滚床型号：W11-3X40003.2加工范围：最大板宽4000mm，最大板厚mm，最小板厚1mm。现主要用于铝复合板、铝板的滚弧。3.3注意事项：a板滚弧时两端各存在50mm直线段；b滚弧板宽不宜大于1500mm，否则滚弧后易产生腰鼓形。4.数铣加工4.1设备：MF15254.2加工范围：工作台1500×2500（mm），加工件最大尺寸1400×2400（mm），用于加工铝板、铝复合板的各种直线、曲线铣加工及刻字等。季节对服装行业存在至关重要的影响。服装的时尚性、潮流性以及人们追求时新必然会使服装销售依赖天气的变化...
