办公楼工程外墙干挂石材方案VIP免费

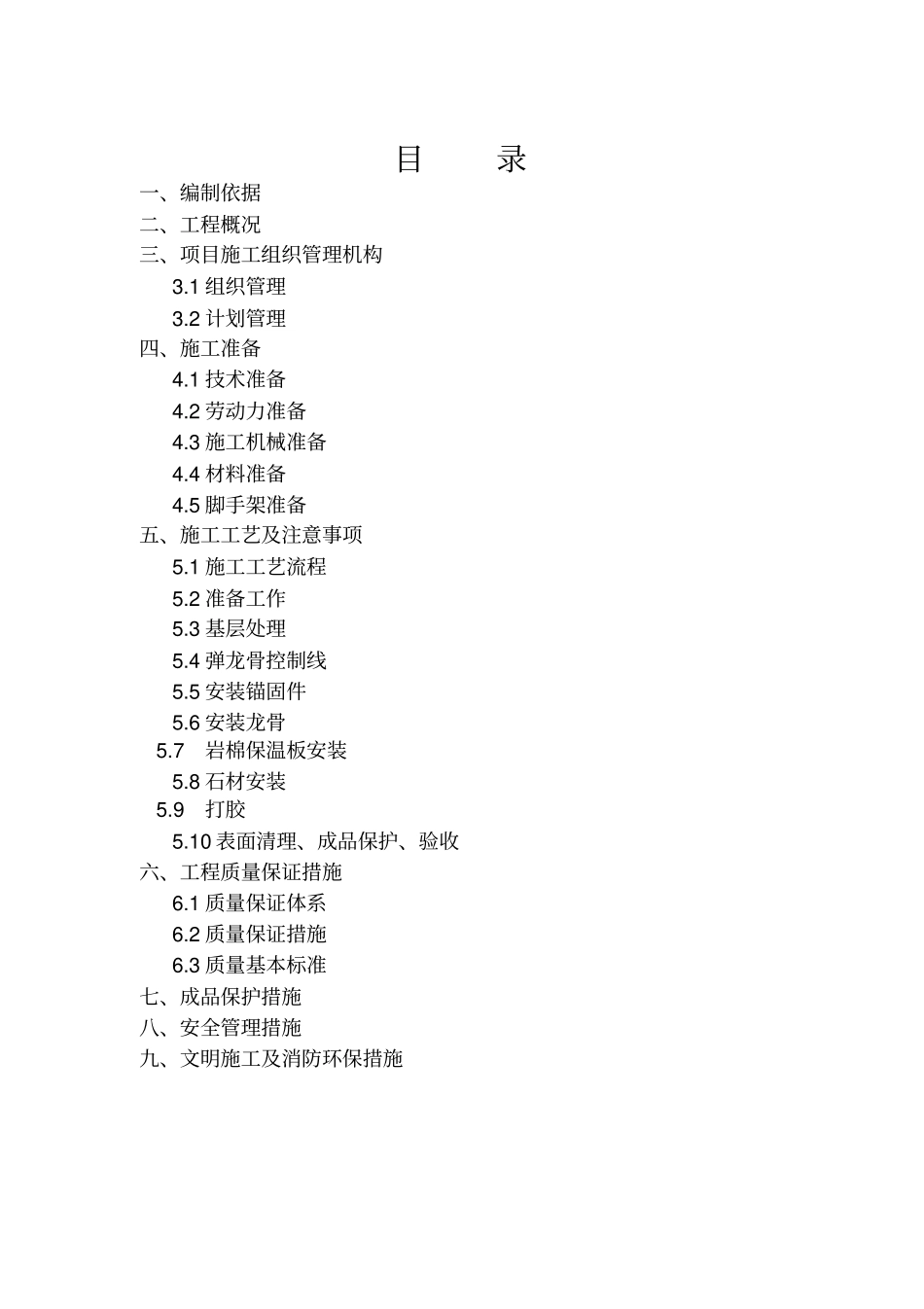

办公楼工程外墙干挂石材方案_第1页
1/13

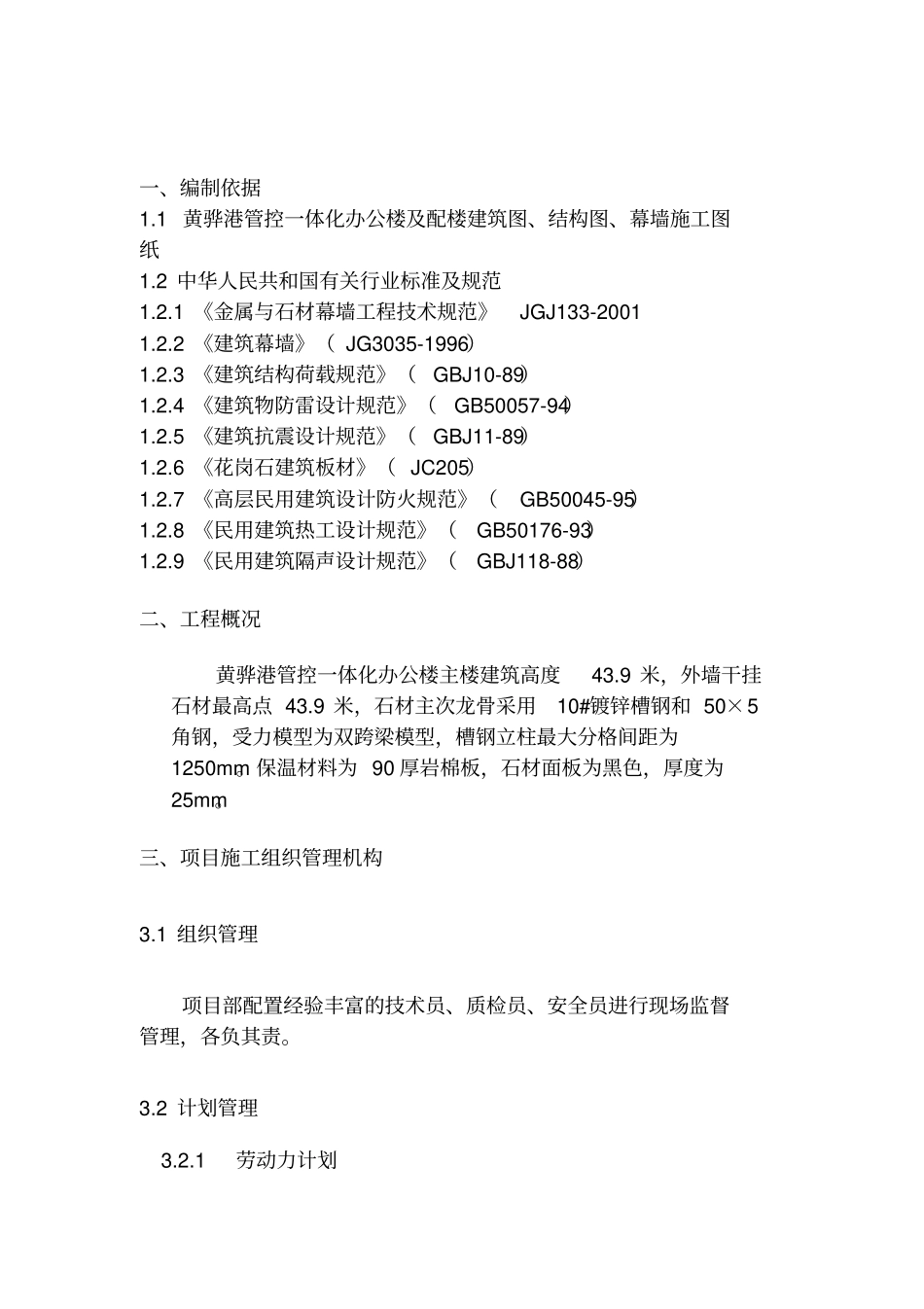

办公楼工程外墙干挂石材方案_第2页
2/13

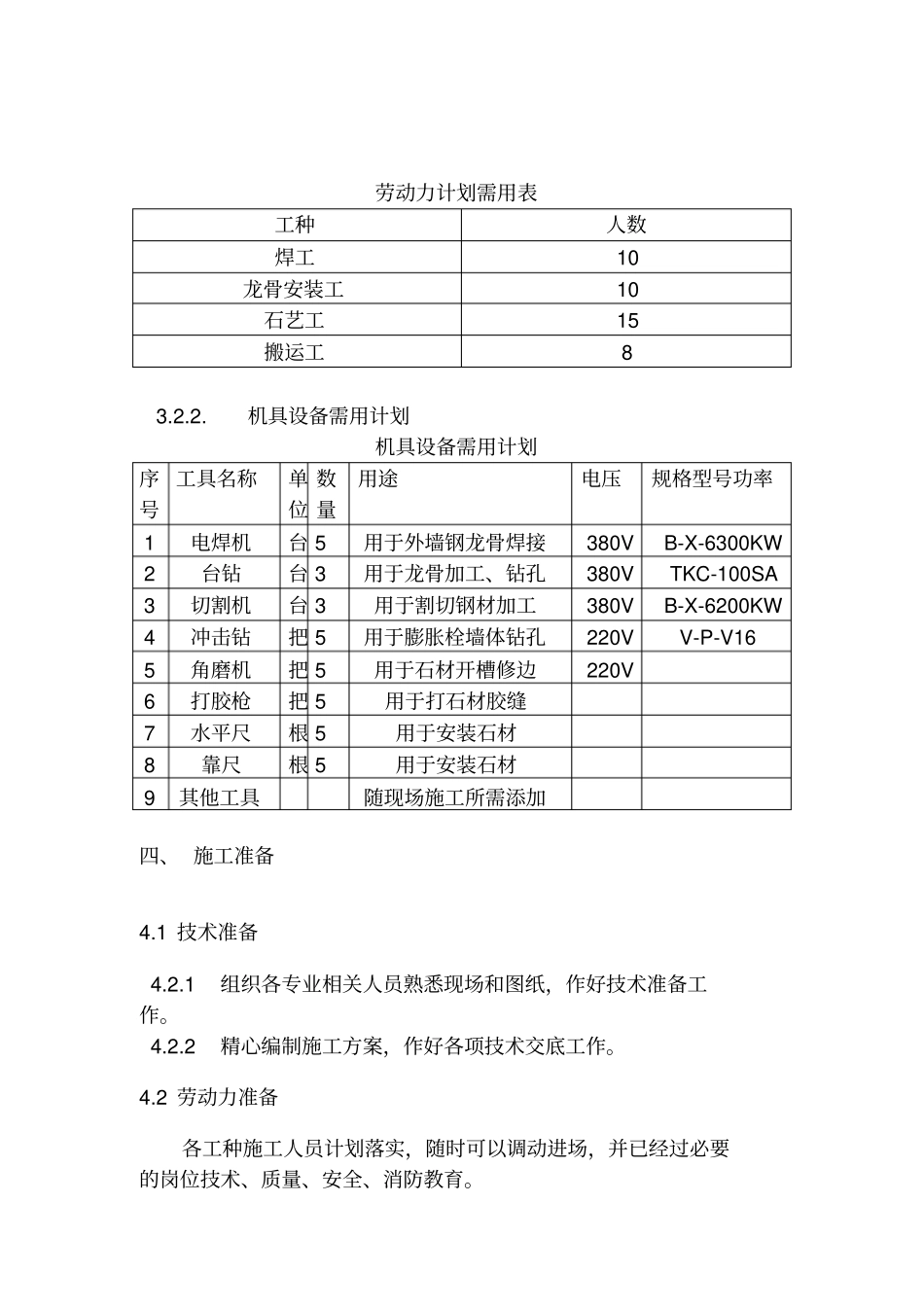

办公楼工程外墙干挂石材方案_第3页
3/13
目录一、编制依据二、工程概况三、项目施工组织管理机构3.1组织管理3.2计划管理四、施工准备4.1技术准备4.2劳动力准备4.3施工机械准备4.4材料准备4.5脚手架准备五、施工工艺及注意事项5.1施工工艺流程5.2准备工作5.3基层处理5.4弹龙骨控制线5.5安装锚固件5.6安装龙骨5.7岩棉保温板安装5.8石材安装5.9打胶5.10表面清理、成品保护、验收六、工程质量保证措施6.1质量保证体系6.2质量保证措施6.3质量基本标准七、成品保护措施八、安全管理措施九、文明施工及消防环保措施一、编制依据1.1黄骅港管控一体化办公楼及配楼建筑图、结构图、幕墙施工图纸1.2中华人民共和国有关行业标准及规范1.2.1《金属与石材幕墙工程技术规范》JGJ133-20011.2.2《建筑幕墙》(JG3035-1996)1.2.3《建筑结构荷载规范》(GBJ10-89)1.2.4《建筑物防雷设计规范》(GB50057-94)1.2.5《建筑抗震设计规范》(GBJ11-89)1.2.6《花岗石建筑板材》(JC205)1.2.7《高层民用建筑设计防火规范》(GB50045-95)1.2.8《民用建筑热工设计规范》(GB50176-93)1.2.9《民用建筑隔声设计规范》(GBJ118-88)二、工程概况黄骅港管控一体化办公楼主楼建筑高度43.9米,外墙干挂石材最高点43.9米,石材主次龙骨采用10#镀锌槽钢和50×5角钢,受力模型为双跨梁模型,槽钢立柱最大分格间距为1250mm。保温材料为90厚岩棉板,石材面板为黑色,厚度为25mm。三、项目施工组织管理机构3.1组织管理项目部配置经验丰富的技术员、质检员、安全员进行现场监督管理,各负其责。3.2计划管理3.2.1劳动力计划劳动力计划需用表工种人数焊工10龙骨安装工10石艺工15搬运工83.2.2.机具设备需用计划机具设备需用计划序号工具名称单位数量用途电压规格型号功率1电焊机台5用于外墙钢龙骨焊接380VB-X-6300KW2台钻台3用于龙骨加工、钻孔380VTKC-100SA3切割机台3用于割切钢材加工380VB-X-6200KW4冲击钻把5用于膨胀栓墙体钻孔220VV-P-V165角磨机把5用于石材开槽修边220V6打胶枪把5用于打石材胶缝7水平尺根5用于安装石材8靠尺根5用于安装石材9其他工具随现场施工所需添加四、施工准备4.1技术准备4.2.1组织各专业相关人员熟悉现场和图纸,作好技术准备工作。4.2.2精心编制施工方案,作好各项技术交底工作。4.2劳动力准备各工种施工人员计划落实,随时可以调动进场,并已经过必要的岗位技术、质量、安全、消防教育。4.3施工机械准备各种施工机械已经过维修和调试,确保运转正常。各种易磨损零配件准备充足,并陆续进场。4.4材料准备4.4.1主要材料准备主要材料一览表名称型号(规格)产地石材按图纸要求内蒙赤峰钢材10#镀锌槽钢唐山钢材角钢50×5镀锌唐山钢板200×300×8镀锌沧州挂件ILT型不锈钢唐山膨胀螺栓M12河北永年化学锚栓M12上海九藏大理石胶北京耐候密封胶广东佛山电焊条天津大桥牌天津其他材料均为国产优质产品(1)石材:干挂石材采用25MM厚深黑色蒙古黑石材。(2)钢材:室外墙、柱、梁干挂石材为钢龙骨,主龙骨采用10#镀锌槽钢,水平龙骨采用50×5镀锌角钢。(3)锚固板:锚固板采用200×300×8钢板,连接件采用10#槽钢,长度为150MM,锚固螺栓采用镀锌M12化学锚栓和M12膨胀螺栓对角使用,挂件采用不锈钢L型挂件。4.5脚手架准备为保证工程安装快捷、便于操作、确保质量、有利安全、经济合理,主楼采用电动吊篮可以更好地实现这一目标。电动吊篮安装和使用依据《高处作业吊篮》GB19155-2003五、施工工艺及注意事项5.1施工工艺流程干挂石材幕墙施工工艺流程图:5.2准备工作5.2.1干挂钢结构于墙、柱、梁的连接:(1)本工程为框架剪力墙结构,围护墙为200厚加气混凝土砌块,为了钢龙骨安装具有较强的抗拉、抗剪力度和便于龙骨安装施工构造柱和砼带设置锚固件,具体做法详见龙骨设计图纸要求进行埋设。(2)没有埋件处的砼墙面,基层200×300×8钢板用M12膨胀螺栓与结构砼墙锚固,然后采用10#槽钢与主龙骨焊接紧固,锚固件间距根据结构框架梁、圈梁、过梁实际高度尺寸而定。(3)墙柱锚固方式:锚固件距柱边70MM,立龙骨采用10#槽钢与锚固件槽钢焊接,水平龙骨采用50×5的角钢按石材分格布置与主龙骨焊接或围焊,所有焊缝用防锈漆刷两遍。5.2.2干挂钢...
