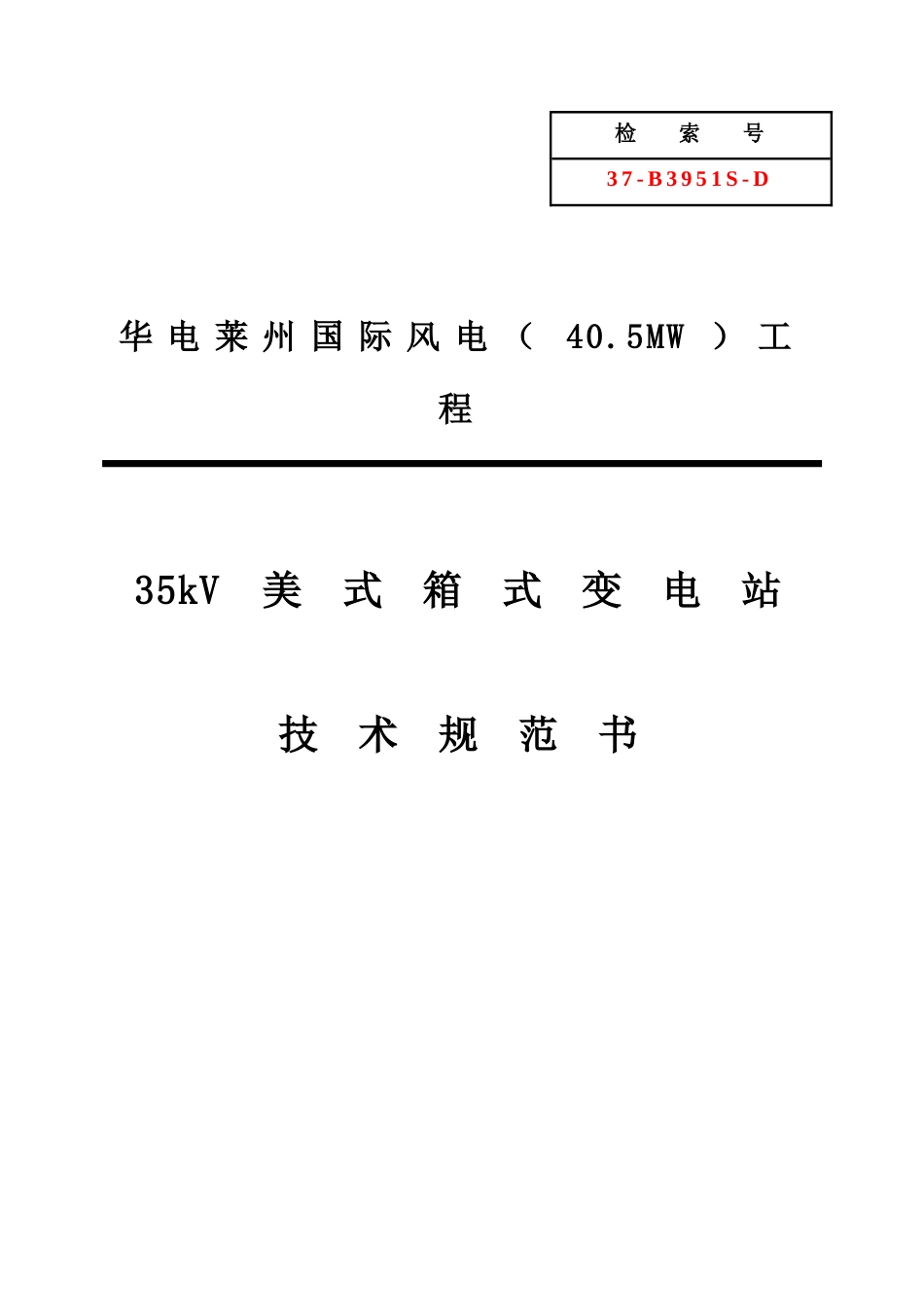

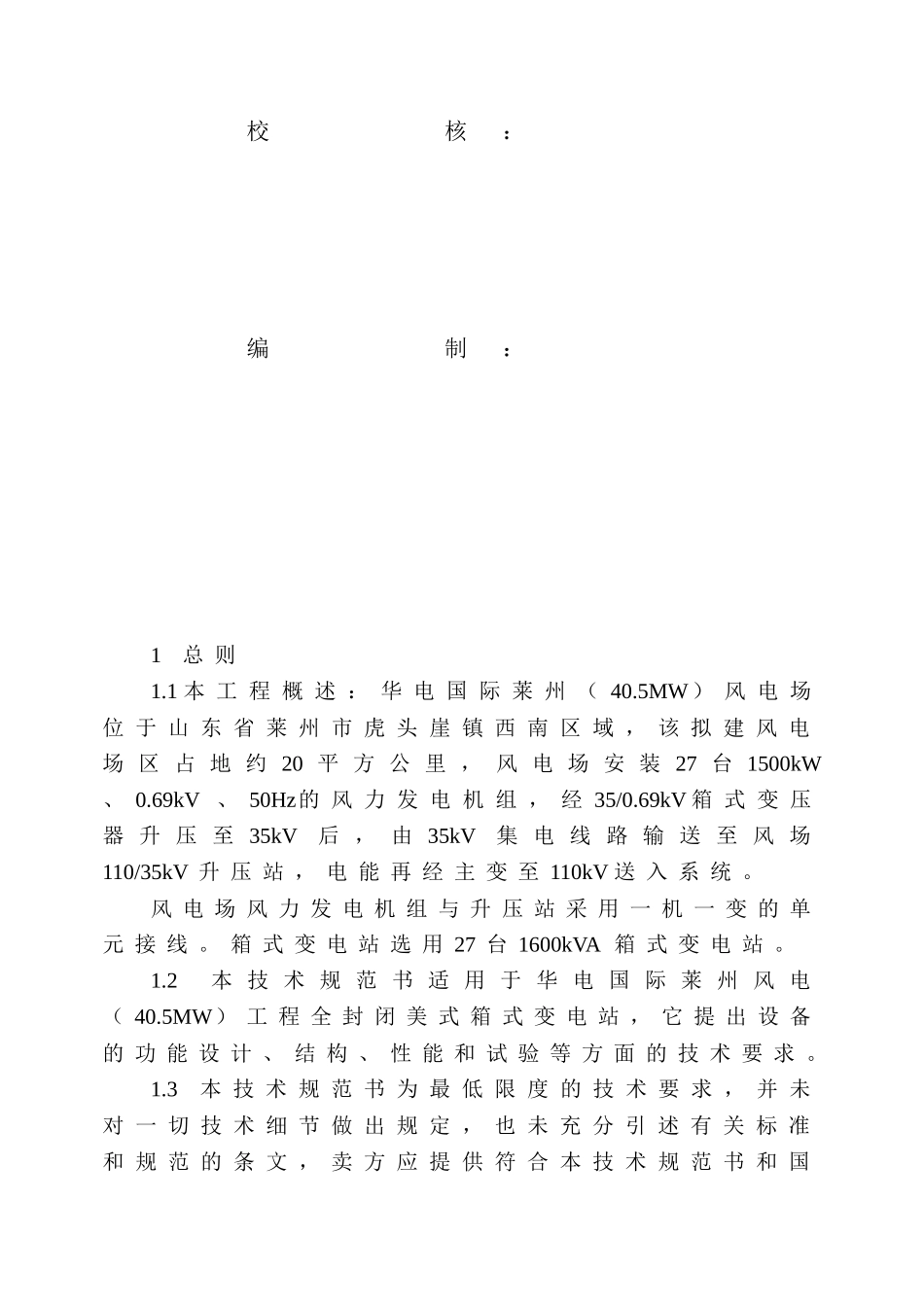

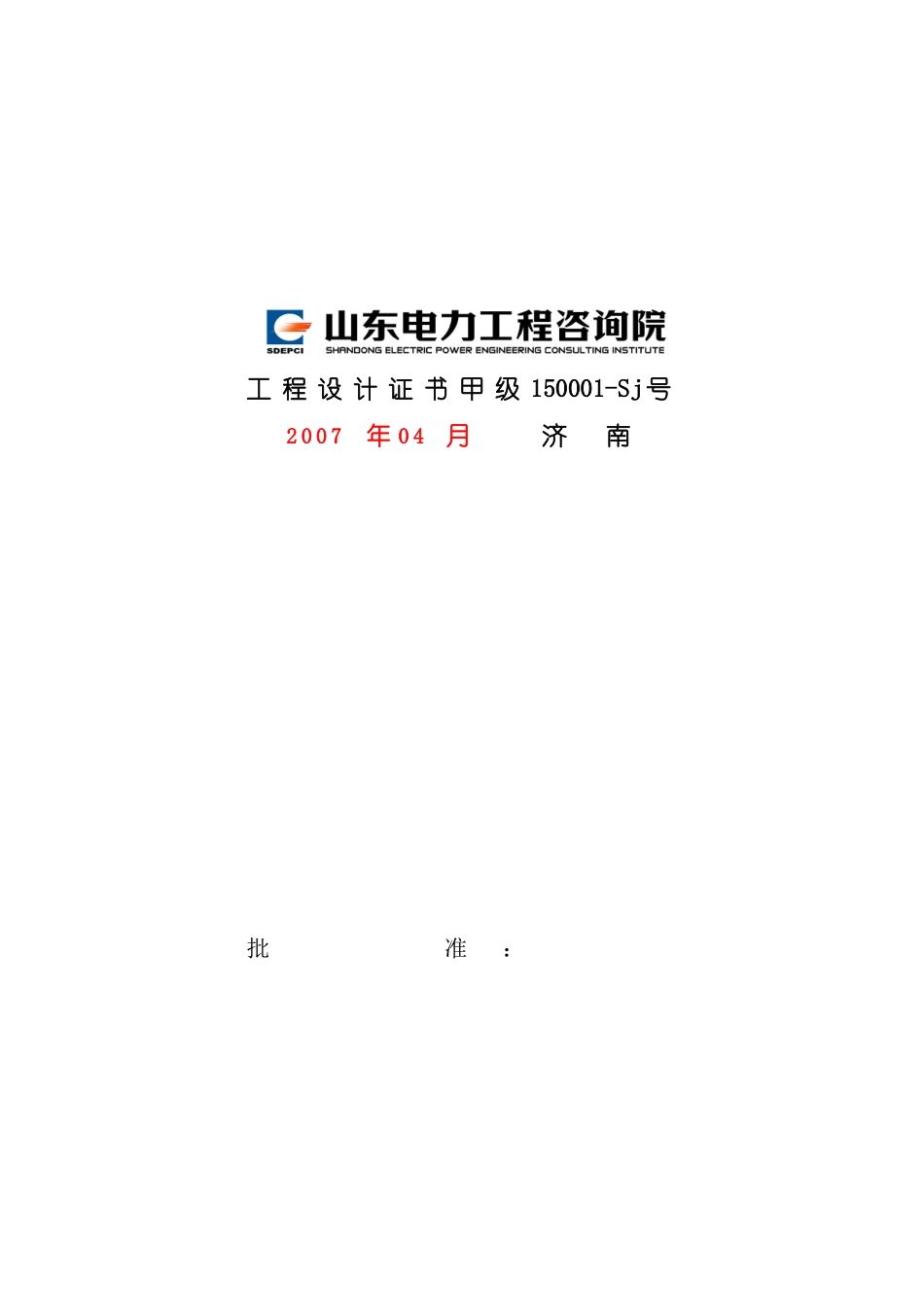

检索号37-B3951S-D华电莱州国际风电(40.5MW)工程35kV美式箱式变电站技术规范书工程设计证书甲级150001-Sj号2007年04月济南批准:校核:编制:1总则1.1本工程概述:华电国际莱州(40.5MW)风电场位于山东省莱州市虎头崖镇西南区域,该拟建风电场区占地约20平方公里,风电场安装27台1500kW、0.69kV、50Hz的风力发电机组,经35/0.69kV箱式变压器升压至35kV后,由35kV集电线路输送至风场110/35kV升压站,电能再经主变至110kV送入系统。风电场风力发电机组与升压站采用一机一变的单元接线。箱式变电站选用27台1600kVA箱式变电站。1.2本技术规范书适用于华电国际莱州风电(40.5MW)工程全封闭美式箱式变电站,它提出设备的功能设计、结构、性能和试验等方面的技术要求。1.3本技术规范书为最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本技术规范书和国家标准及行业标准的产品。若与卖方所执行的标准发生矛盾时,按较高的标准执行。1.4签订合同后3天,卖方把变压器外形及地基基础设计提供给买方;7天内按本规范书要求,卖方提出合同设备的设计、制造、检验、调试、试运、验收、运行和维护等标准清单给买方,供买方确认。1.5本技术规范书以外的未尽事宜应由买方与卖方共同协商解决。2使用环境条件2.1环境条件2.1.1安装场所户外安装2.1.2海拔高度1000m2.1.3最大风速30m/s2.1.4最大相对湿度90%(在25℃时)2.1.5最高环境温度+40℃2.1.6最热月最高平均温度+33℃2.1.7最高年平均温度+20℃2.1.8最低环境温度-20℃2.1.9最大日温差25℃2.1.10日照0.1W/cm22.1.11覆冰10mm2.1.12地震地面水平加速度0.25g(烈度8度,g为重力加速度)垂直加速度0.125g2.1.13污秽等级IV级泄漏比距3.1cm/kV3设备规范3.1名称35kV户外箱式变电站3.2型号:3.3中性点运行方式:低压中性点直接接地。4供货范围卖方应确保供货范围完整,以能满足买方安装、运行要求为原则。在技术规范中涉及的供货要求也作为本供货范围的补充,若在安装、调试、运行中发现缺项(属卖方供货范围)由卖方免费补充。4.1设备范围提供本技术规范书规定的箱式变电站27套,每套包括变压器1台、高压负荷开关1台、35kV氧化锌避雷器3台、低压断路器1台、低压氧化锌避雷器3台、辅助变压器1台、高、低压配电柜各1面、铜排等相应的辅助设施。备品备件、专用工具和其它附件,接线见附图。4.2一般要求本章规定了合同设备的供货范围,卖方保证提供设备为全新的、先进的成熟的、完整的和安全可靠的,且设备的技术经济性能符合风电的要求。对于属于整套设备运行和施工所必需的部件,即使本合同附件未列出和/或数目不足,卖方仍须在执行的同时免费补足。5结构要求本工程选用1600kVA全封闭美式箱式变电站。箱变应具有成套性强、安装维护方便、设备布置紧凑、占地少的特点。箱变的壳体应由非燃性材料制成,并能防腐蚀、防雨、防尘、通风。高、低压柜内还应配备用于照明、驱潮的设备。变压器油采用新疆克拉玛依优质25号变压器油。6技术参数6.1电力变压器额定电压:38.52¿2.5%/0.69kV最高运行电压:40.5kV额定容量:1600kVA额定频率:50Hz接线组别:D,yn11短路阻抗:6.5%过负荷能力:过负荷能力应满足GB15164-1994《油浸式电力变压器负载导则》的要求。变压器总损耗:空载损耗2.00kW负载损耗16.5kW绝缘水平:绝缘水平及耐压试验应符合GB311《高压输变电设备的绝缘配合》及GB1094.1~5电力变压器的最新版本规定。6.2高压负荷开关额定电压:35kV最高运行电压:40.5kV额定电流:630A额定热稳定电流(4s):25kA(有效值)额定动稳定电流:63kA(峰值)一分钟工频耐压:相对地:95kV(有效值)断口间:118kV(有效值)雷电冲击耐压:相对地:185kV(峰值)断口间:215kV(峰值)开断能力:630A机械寿命:不少于20000次操作机构:手动操作机构熔断器额定电流:40A熔断器开断电流:25kA6.3高压氧化锌避雷器6.3.1型式:硅橡胶外套无间隙金属氧化物避雷器(附在线监测仪)6.3.2额定电压:51kV6.3.3持续运行电压:40.5kV6.3.4标称放电电流:5kA6.3.51mA参考电压:直流73kV6.3.6雷电冲击残压:小于134kV(峰值)6.3.72ms方波电流...
