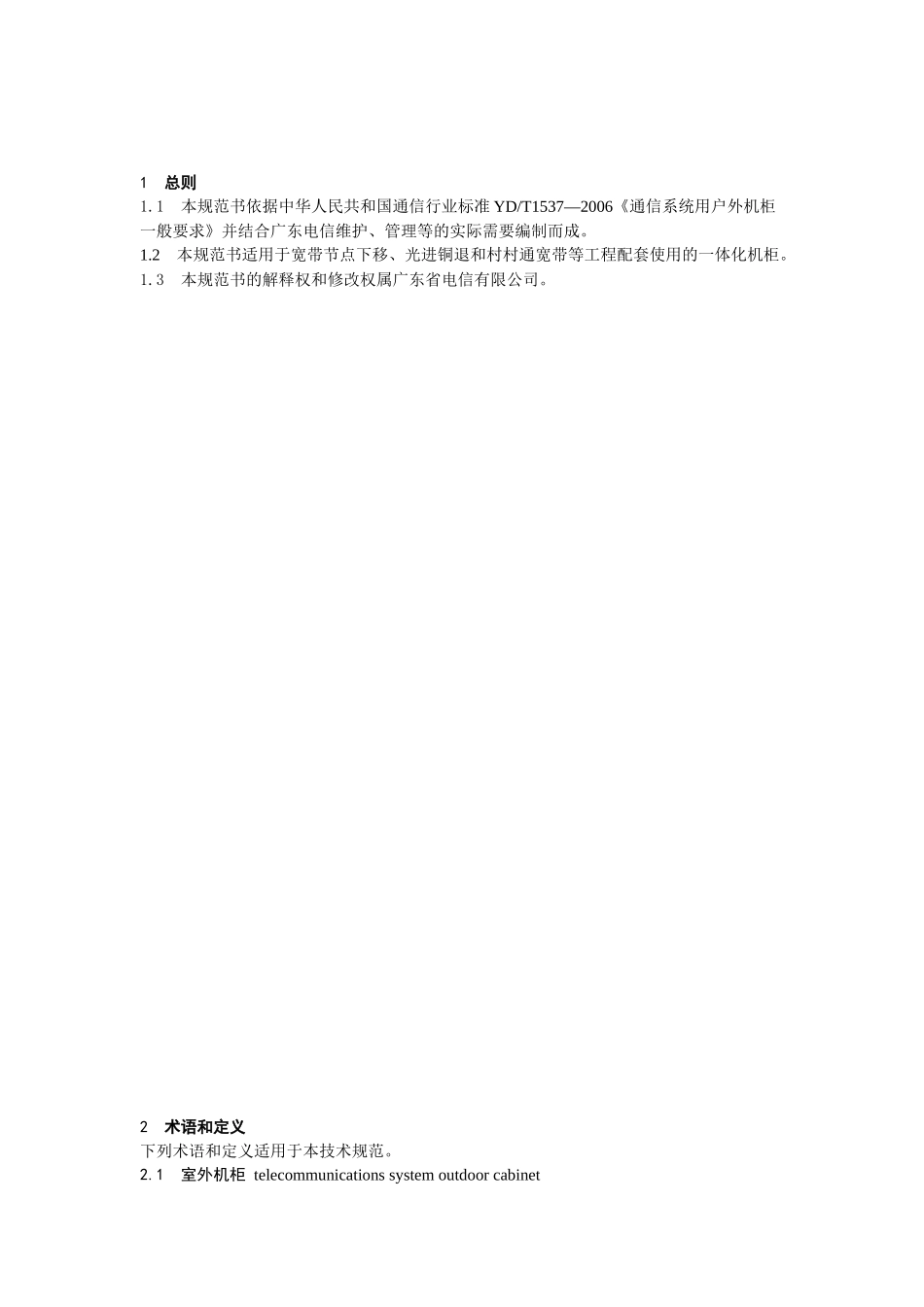

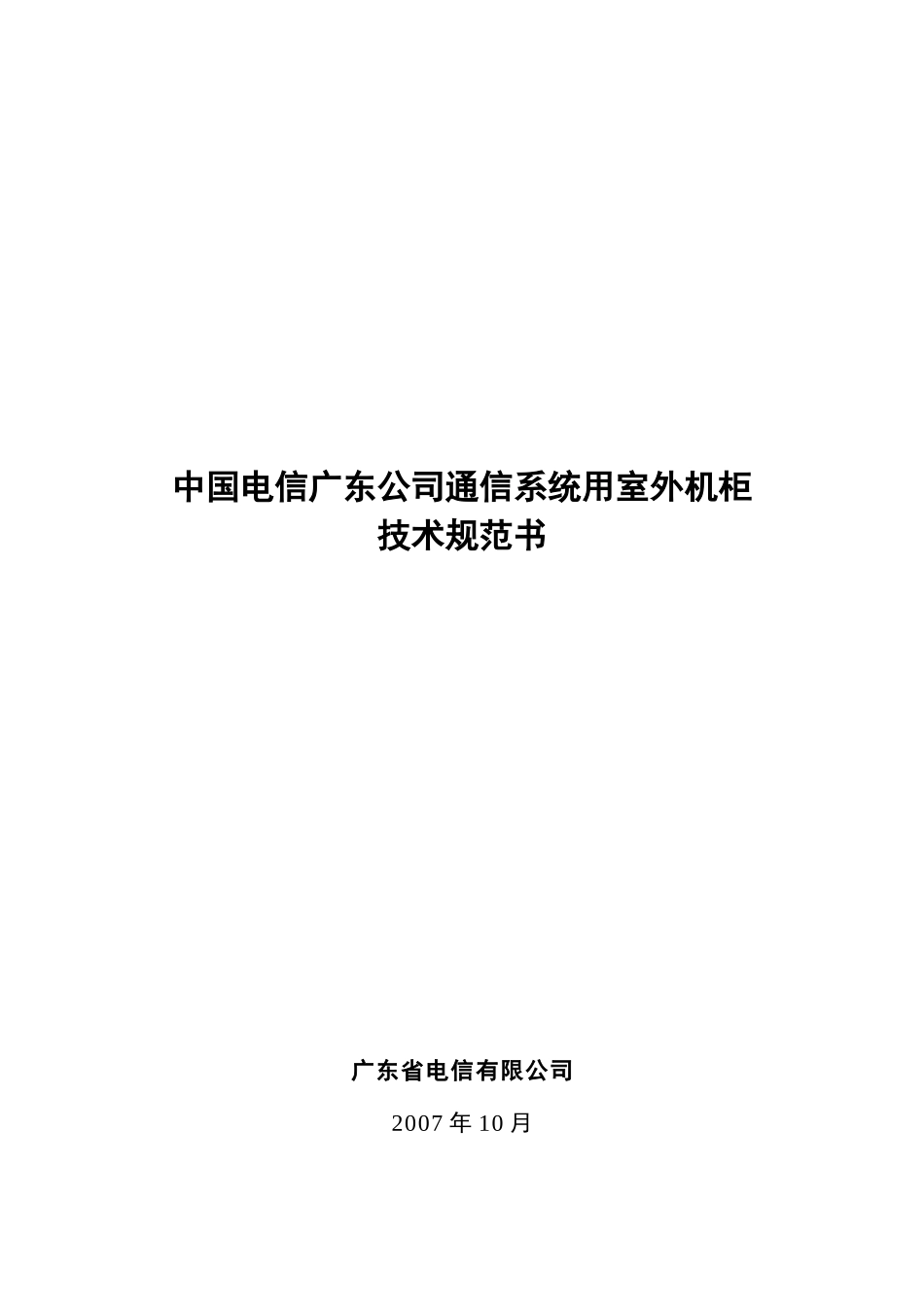

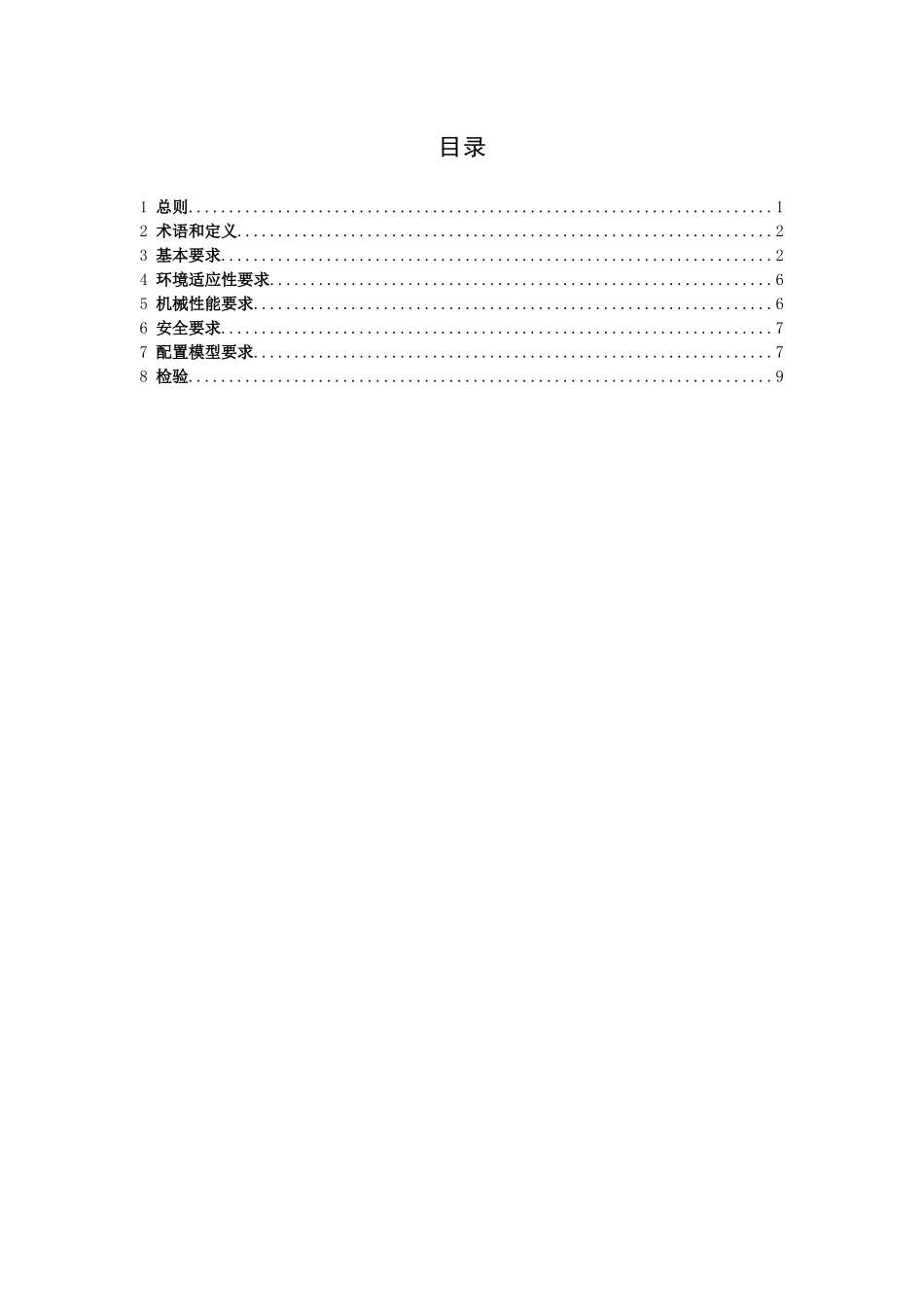

中国电信广东公司通信系统用室外机柜技术规范书广东省电信有限公司2007年10月目录1总则........................................................................12术语和定义..................................................................23基本要求....................................................................24环境适应性要求..............................................................65机械性能要求................................................................66安全要求....................................................................77配置模型要求................................................................78检验........................................................................91总则1.1本规范书依据中华人民共和国通信行业标准YD/T1537—2006《通信系统用户外机柜一般要求》并结合广东电信维护、管理等的实际需要编制而成。1.2本规范书适用于宽带节点下移、光进铜退和村村通宽带等工程配套使用的一体化机柜。1.3本规范书的解释权和修改权属广东省电信有限公司。2术语和定义下列术语和定义适用于本技术规范。2.1室外机柜telecommunicationssystemoutdoorcabinet是指直接处于气候影响下，由金属或非金属材料制成的，不允许非操作者进入操作的柜体。其内部由电源设备、通信设备、配线设备(MDF、ODF)、温控设备、蓄电池、监控单元及其它备附件的舱格组成。本标准中简称为“机柜”。2.2无通风式nonventilated壳体外部空气与柜体设备舱内部空气不能进行对流的结构方式。如：采用空调、热交换器等进行的换热方式。2.3通风式ventilated壳体外部空气与柜体设备舱内部空气进行对流的结构方式。如：采用自然对流或风扇强迫对流进行的换热方式。2.4风扇型换热方式采用风扇强迫对流的通风式室外机柜。2.5过线区cablethreadingarea线缆（包括电缆和光缆）进出机柜，准备和成端等操作的区域。3基本要求3.1环境条件3.1.1户外环境条件机柜在设计上应具备承受各种气候环境的能力，包括：雨、雪、冰雹、风、冰、盐雾、沙尘暴、雷电、电磁兼容及不同等级的太阳辐射等。3.1.1.1温度环境温度范围：-5℃～+55℃贮存温度范围：-5℃～+55℃运输温度范围：-10℃～+60℃3.1.1.2相对湿度5%～100%3.1.1.3大气压力62kPa～101kPa（近似于海拔0m～5000m）3.1.1.4太阳辐射强度总辐射强度1120×（1±10%）W/m23.1.2内部工作环境条件由于机柜设备舱的内置通信设备由不同生产厂商提供，设备所要求的工作环境条件各不相同，因此机柜设备舱内部环境条件可根据设备可靠工作的环境条件来确定。3.2外观与表面处理3.2.1涂层颜色机柜表面涂层颜色应符合GB/T3181-1995中表2的要求。机柜右上角应印有中国电信的LOGO，颜色为PANTONE286C。标志严格按照图纸所示尺寸等比例缩放使用，不得拉伸、挤压、变形等。具体要求如下：25mm3.2.2涂层外观喷涂后的涂层表面应连续、均匀，纹理与相应的标准样板保持一致，且无结瘤、缩孔、起泡、针孔、开裂、剥落、粉化、颗粒、流挂、露底、夹杂脏物等缺陷。对于无喷涂处理的机柜，外表面的光泽和纹理应均匀美观。3.2.3涂层附着力机柜表面的涂层经附着力试验后，满足GB/T9286-1998表1中等级1的要求。3.2.4涂层抗冲击机柜表面的涂层经抗冲击试验后，应无放射状裂纹、缺口等缺陷。3.2.5涂层抗老化机柜表面的涂层经抗老化试验后，应符合本标准3.2.3条和3.2.4条的要求。3.2.6涂层耐溶剂机柜表面的涂层经耐溶剂试验后，目测表面不应出现失光、明显掉色和出现被擦拭的迹象。3.3结构要求3.3.1机柜材料3.3.1.1用于机柜的金属材料，在经过或未经过表面处理后，均应具备抵抗腐蚀及电化学反应的能力。3.3.1.2机柜箱体外部采用厚度≥1.5mm的冷轧钢板，箱体底板采用厚度≥2.0mm的冷轧钢板，箱体内的承重构件采用厚度≥2.0mm的冷轧钢板。具有隔热层室外机柜的内壁材料采用厚度≥1.0mm的冷轧钢板。所用的冷轧钢板须经过热浸镀锌或电镀锌等表面处理。冷轧钢板的主要性能指标应满足：抗拉强度：375～500N/mm2伸长率：≥26%屈服点：≥235N/m...
