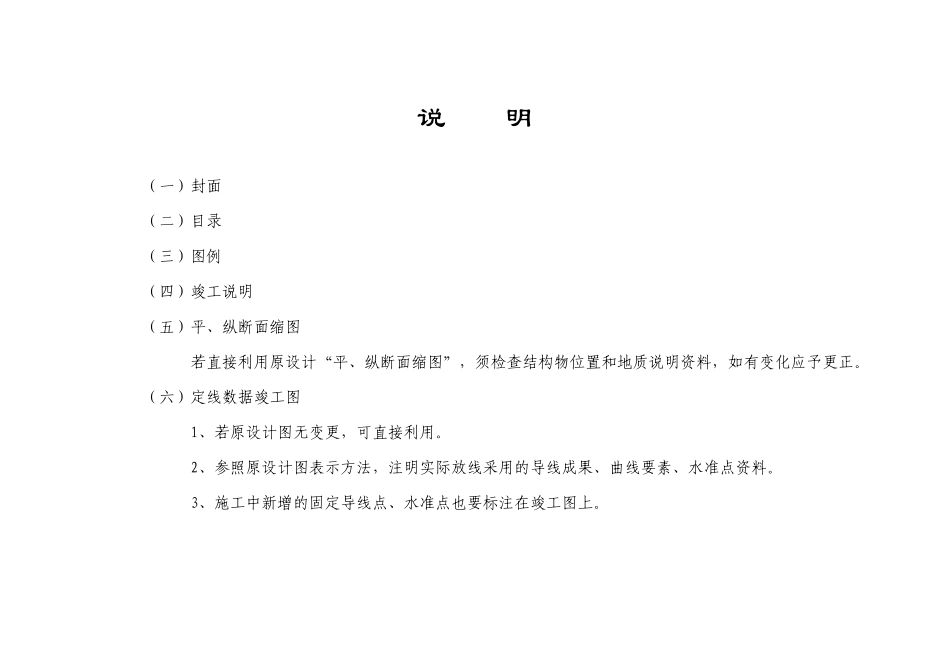

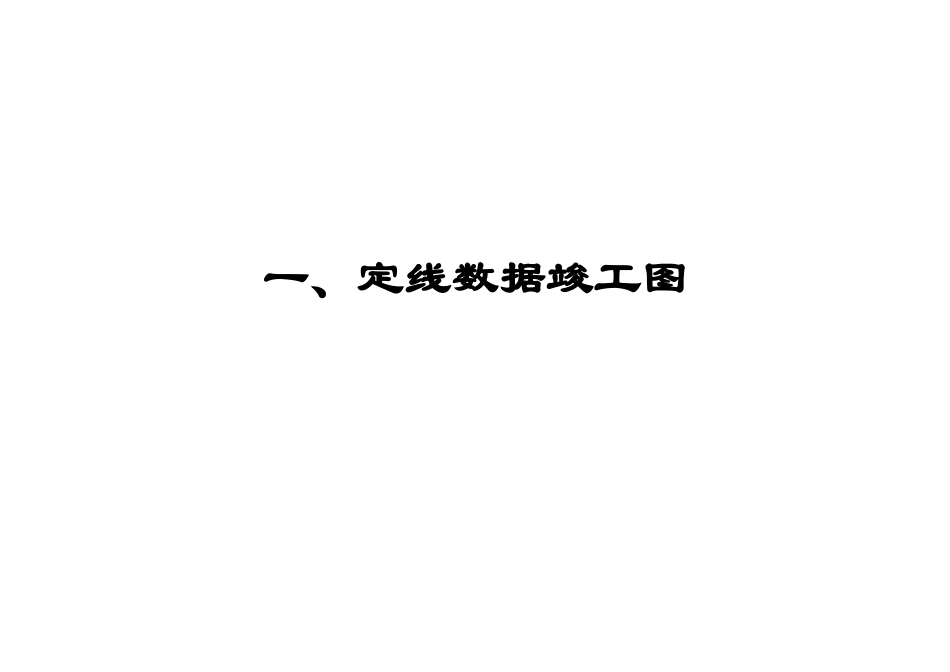

一、定线数据竣工图说明（一）封面（二）目录（三）图例（四）竣工说明（五）平、纵断面缩图若直接利用原设计“平、纵断面缩图”，须检查结构物位置和地质说明资料，如有变化应予更正。（六）定线数据竣工图1、若原设计图无变更，可直接利用。2、参照原设计图表示方法，注明实际放线采用的导线成果、曲线要素、水准点资料。3、施工中新增的固定导线点、水准点也要标注在竣工图上。平纵断面缩图第页共页青海省公路局××至××公路××段K××+×××-K××+×××平纵断面缩图编制技术负责人监理比例图号定线数据竣工图第页共页青海省公路局××至××公路××段K××+×××-K××+×××定线数据竣工图编制技术负责人监理比例图号二、平面总体布置图说明（一）封面（二）目录（三）图例（四）竣工说明1、概述本段平面线型设计及变更情况（包括变更原因、依据）。2、执行原设计及变更情况。3、长短链情况。（五）平面总体竣工图1、“平面总体设计图”如无变更，可利用原设计图。2、若构造物有变更，应将实际竣工的构造物补画在竣工图。3、地形、地物与实际不符的应予纠正。4、通道、跨线桥的引道按竣工的实际走向、长度、宽度画在竣工图上。5、路基边沟按实际排水方向标注箭头。（六）中线坐标表若施工中无变更，可采用原设计值。（七）统一里程及断链桩号一览表平面总体布置图第页共页青海省公路局××至××公路××段K××+×××-K××+×××平面总体布置图编制技术负责人监理比例图号三、纵断面竣工图说明（一）封面（二）目录（三）竣工说明1、概述本段平面线型设计及变更情况（包括变更原因、依据）。2、执行原设计及变更情况。3、施工中采用哪些方法控制纵断高程。（四）纵断面竣工图1、纵断面上桥梁、涵洞、通道均按竣工的位置、结构形式、孔径表示。2、地面线高程应反映清表压实后的高程，以虚线表示。3、图表中将原“设计高程”改为“竣工高程”。4、图下表中的竖曲线、坡度、坡长等均按竣工后的实际数据填写。5、图上的超高设置形式及其分段桩号，应按竣工的实际情况标注。6、图表上“地质情况”一栏，按实际情况填写。纵断面竣工图第页共页青海省公路局××至××公路××段K××+×××-K××+×××纵断面图编制技术负责人监理比例图号四、路基、路面竣工图说明（一）封面（二）目录（三）竣工说明1、工程概况。2、设计变更情况（包括变更原因、依据）。3、执行原设计及变更情况。4、施工过程中对不良地质处理的情况。5、路基施工中控制压实度的情况。6、路面主要材料来源、质量。7、路面施工采用哪些先进的施工机械。8、执行路面施工技术规范情况及控制施工质量采用了哪些有效措施（或施工工艺）。9、施工中对质量事故处理的情况。（四）竣工图表1、原设计涉及的内容竣工图均应反映，必要时还须增加图纸。2、路基竣工标准横断面、匝道横断图，超高方式图及一览表。如无变动可直接利用原设计图。3、路面结构竣工图①若无变更可直接利用原设计图。②原设计“路面结构形式一览表”中的分段、分类桩号，应按竣工的分段、分类桩号填写。4、集水井、横向排水管竣工图。5、横向排水管配筋竣工图。6、水簸箕竣工图。7、护坡竣工图。8、挡土墙竣工图9、挡土墙与其他结构物相连处竣工图。10、挡土墙工程数量表11、软基处理竣工图。12、路基土石方数量竣工表。参照原设计图纸格式，根据监理工程师计量支付认可的工程数量编制，并注明每公里土石方数量。路基标准横断面竣工图第页共页青海省公路局××至××公路××段K××+×××-K××+×××路基标准横断面图编制技术负责人监理比例图号匝道横断竣工图第页共页青海省公路局××至××公路××段K××+×××-K××+×××匝道横断图编制技术负责人监理比例图号超高方式竣工图第页共页青海省公路局××至××公路××段K××+×××-K××+×××超高方式图编制技术负责人监理比例图号集水井、横向排水管竣工图第页共页青海省公路局××至××公路××段K××+×××-K××+×××集水井、横向排水管图编制技术负责人监理比例图号横向排水管配筋图第页共页青海省公路局××至××公路××段K××+×××-K××+×××横向...
