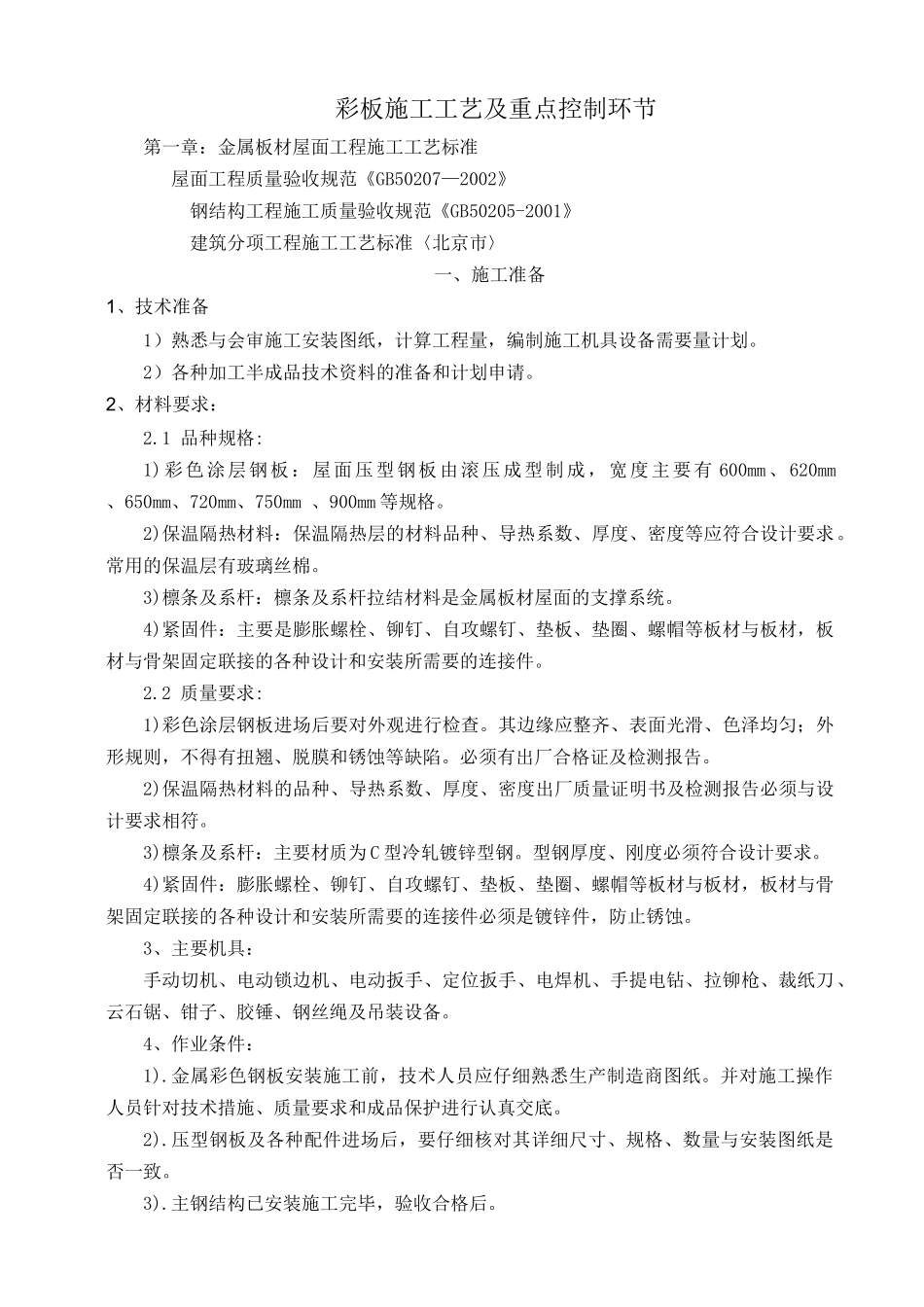

彩板施工工艺及重点控制环节第一章：金属板材屋面工程施工工艺标准屋面工程质量验收规范《GB50207—2002》钢结构工程施工质量验收规范《GB50205-2001》建筑分项工程施工工艺标准〈北京市〉一、施工准备1、技术准备1）熟悉与会审施工安装图纸，计算工程量，编制施工机具设备需要量计划。2）各种加工半成品技术资料的准备和计划申请。2、材料要求：2.1品种规格:1)彩色涂层钢板：屋面压型钢板由滚压成型制成，宽度主要有600mm、620mm、650mm、720mm、750mm、900mm等规格。2)保温隔热材料：保温隔热层的材料品种、导热系数、厚度、密度等应符合设计要求。常用的保温层有玻璃丝棉。3)檩条及系杆：檩条及系杆拉结材料是金属板材屋面的支撑系统。4)紧固件：主要是膨胀螺栓、铆钉、自攻螺钉、垫板、垫圈、螺帽等板材与板材，板材与骨架固定联接的各种设计和安装所需要的连接件。2.2质量要求:1)彩色涂层钢板进场后要对外观进行检查。其边缘应整齐、表面光滑、色泽均匀；外形规则，不得有扭翘、脱膜和锈蚀等缺陷。必须有出厂合格证及检测报告。2)保温隔热材料的品种、导热系数、厚度、密度出厂质量证明书及检测报告必须与设计要求相符。3)檩条及系杆：主要材质为C型冷轧镀锌型钢。型钢厚度、刚度必须符合设计要求。4)紧固件：膨胀螺栓、铆钉、自攻螺钉、垫板、垫圈、螺帽等板材与板材，板材与骨架固定联接的各种设计和安装所需要的连接件必须是镀锌件，防止锈蚀。3、主要机具：手动切机、电动锁边机、电动扳手、定位扳手、电焊机、手提电钻、拉铆枪、裁纸刀、云石锯、钳子、胶锤、钢丝绳及吊装设备。4、作业条件：1).金属彩色钢板安装施工前，技术人员应仔细熟悉生产制造商图纸。并对施工操作人员针对技术措施、质量要求和成品保护进行认真交底。2).压型钢板及各种配件进场后，要仔细核对其详细尺寸、规格、数量与安装图纸是否一致。3).主钢结构已安装施工完毕，验收合格后。4).用于上网架的脚手架搭设完毕。5、材料和质量要点5.1材料的关键要求：1.金属板材和辅助材料的质量，是确保金属板材屋面质量的关键，金属板材的材质及涂层厚度必须符合设计要求。涂层的完整与否直接影响压型钢板屋面的使用寿命.并对材料出厂质量证明书和相关检测报告进行认真审核。2.泛水板、屋脊盖帽等配件的折弯宽度和折弯角度是保证建筑物外观质量的重要指标，其造型将直接影响建筑物的观感。5.2技术关键要求：提前做好屋面板材的排版布置图，避免材料的浪费。对细部节点做法及不同部位的紧固件的使用施工前对操作工人做好技术交底。5.3质量关键要求：金属彩板屋面安装的紧固、保温、密封三个关键要素。施工时要针对彩板屋面的关键部位例：板材搭接、采光板固定、檐沟安装、屋脊盖帽等安装节点要进行周密的布置。对连接紧固件的数量、间距、连接质量进行重点检查。5.4职业健康安全关键要求：屋面安装要采取齐全、有效的安全措施，严防高空坠落、物体打击事故的发生。5.5环境保护要求：对施工过程中金属板材及保温棉剩余的边角料的处理要符合国家相关有害废弃物的处理规定。二、施工工艺1、复合板安装工艺流程测量放线→檩条吊装→复合板吊装→阳角及收边板的安装。2、操作工艺2.1测量放线:使用水标准仪测出第一块板的下边缘的控制标高（一定要进行复测，不满足要求一定修改），紧线器拉钢丝线测放出檩条安装控制线的数量和位置,依据以上基准线在主檩条上弹出控制线。并认真校核主体结构偏差，确认对次钢结构檩条的安装有无影响。2.2檩条的吊装：采用1T的电动葫芦进行吊装，就位时要有四个人进行固定。可以通过线坠和经纬仪进行垂直度的校正，确认无误后，用自攻自钻钉进行固定。2.3复合板的吊装：以747机库中用到的复合板吊装为例。板与板之间是水平相搭接的复合板，接头是子母扣想插（后附图），可以满足墙面防水。但是，对施工的精度要求相当高，只要有一块板安装错误，全有板都要进行撤除重装。因此，第一块板的定位尤其重要。随后，相应的跟踪检查是避免返工的主要措施。由于，高度过高，且没有作业平台，应用全站仪检查是本工程的重点。(注：1、自攻钉主根用于封边处，自攻自钻钉用于板和檩条的连接处。烤漆...
