改性料产品说明VIP免费

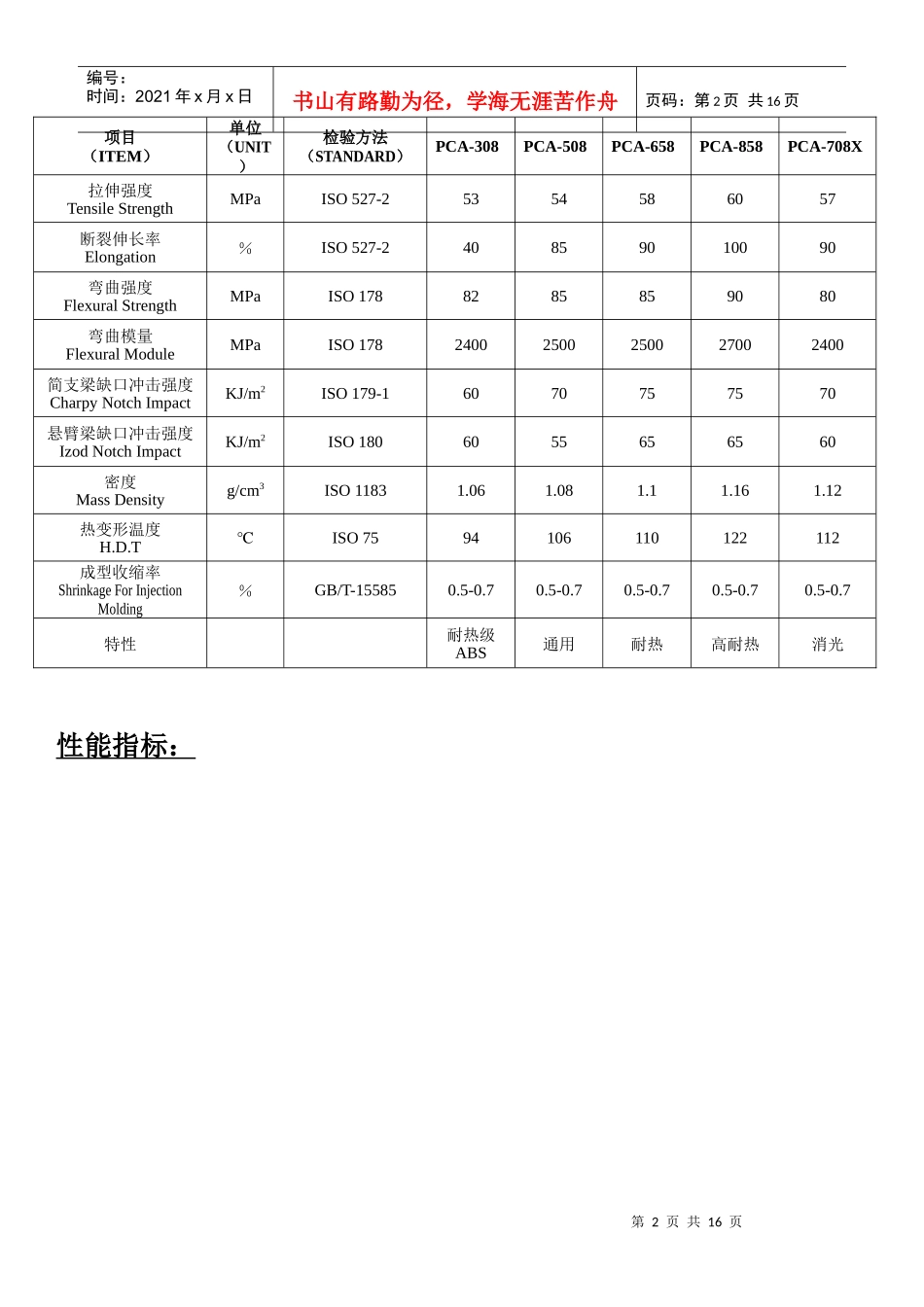

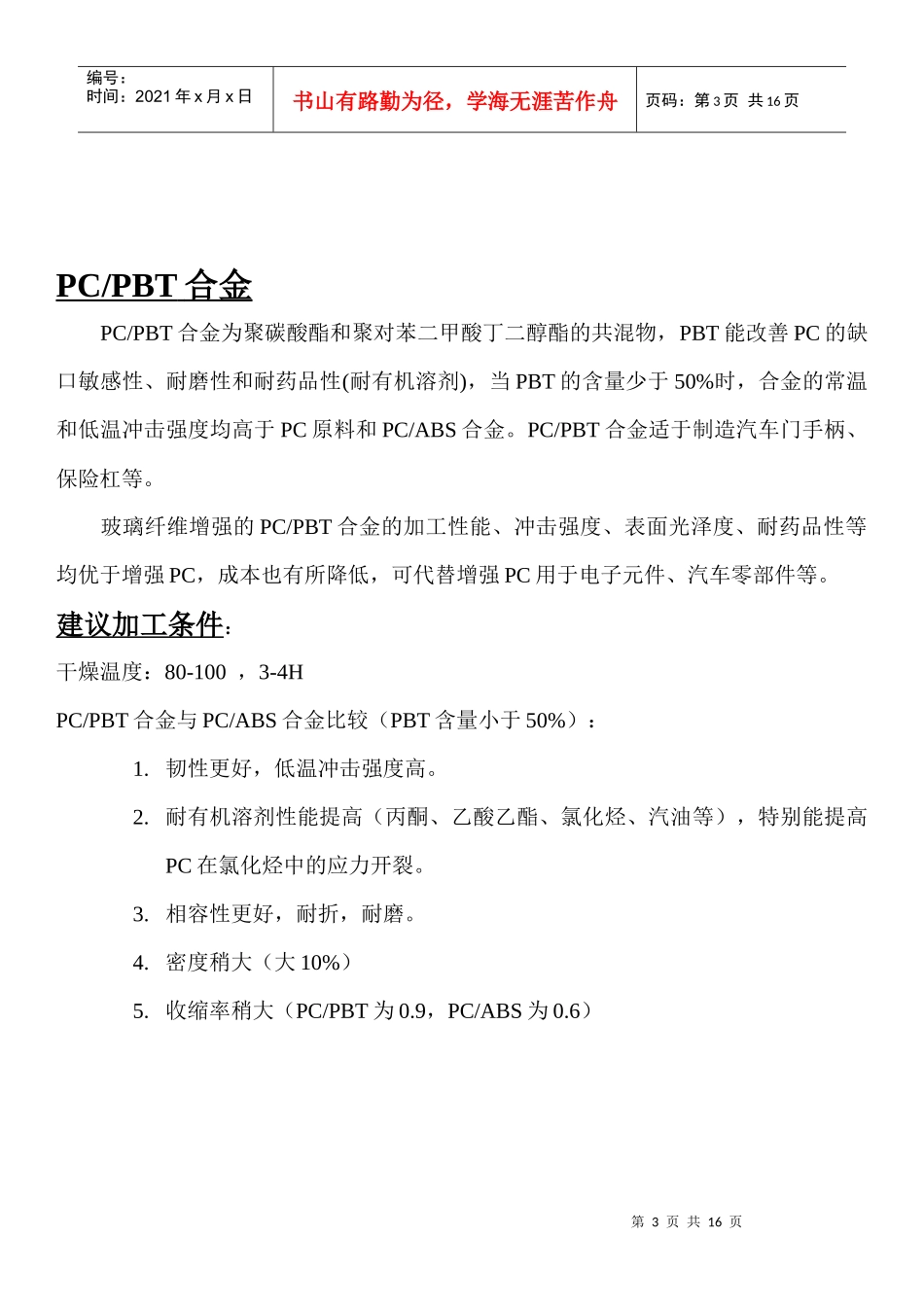

第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共16页PC/ABS合金PC/ABS合金为聚碳酸酯与丙烯腈-丁二烯-苯乙烯的共混物，兼具PC的高韧性、耐寒性、耐热性和ABS的加工性等优点，表现出良好的冲击强度、刚性、耐热性、耐低温性和较宽的加工范围。我公司可提供消光级、亚光级PC/ABS合金用于汽车内饰等。建议加工条件：干燥温度：80-100，3-4H入料段：200～210℃中间段：220～270℃射嘴段：220～260℃注塑压力60～100MPa保压压力40～80Mpa模具温度40～70℃背压5～10Mpa第2页共16页第1页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共16页性能指标：项目（ITEM）单位（UNIT）检验方法（STANDARD）PCA-308PCA-508PCA-658PCA-858PCA-708X拉伸强度TensileStrengthMPaISO527-25354586057断裂伸长率Elongation％ISO527-240859010090弯曲强度FlexuralStrengthMPaISO1788285859080弯曲模量FlexuralModuleMPaISO17824002500250027002400简支梁缺口冲击强度CharpyNotchImpactKJ/m2ISO179-16070757570悬臂梁缺口冲击强度IzodNotchImpactKJ/m2ISO1806055656560密度MassDensityg/cm3ISO11831.061.081.11.161.12热变形温度H.D.T℃ISO7594106110122112成型收缩率ShrinkageForInjectionMolding％GB/T-155850.5-0.70.5-0.70.5-0.70.5-0.70.5-0.7特性耐热级ABS通用耐热高耐热消光第3页共16页第2页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共16页PC/PBT合金PC/PBT合金为聚碳酸酯和聚对苯二甲酸丁二醇酯的共混物，PBT能改善PC的缺口敏感性、耐磨性和耐药品性(耐有机溶剂)，当PBT的含量少于50%时，合金的常温和低温冲击强度均高于PC原料和PC/ABS合金。PC/PBT合金适于制造汽车门手柄、保险杠等。玻璃纤维增强的PC/PBT合金的加工性能、冲击强度、表面光泽度、耐药品性等均优于增强PC，成本也有所降低，可代替增强PC用于电子元件、汽车零部件等。建议加工条件：干燥温度：80-100，3-4HPC/PBT合金与PC/ABS合金比较（PBT含量小于50%）：1.韧性更好，低温冲击强度高。2.耐有机溶剂性能提高（丙酮、乙酸乙酯、氯化烃、汽油等），特别能提高PC在氯化烃中的应力开裂。3.相容性更好，耐折，耐磨。4.密度稍大（大10%）5.收缩率稍大（PC/PBT为0.9，PC/ABS为0.6）第4页共16页第3页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共16页性能指标：项目（ITEM）单位（UNIT）检验方法（STANDARD）PCB-308PCB-508PCB-658PCB-308GPCB-708G拉伸强度TensileStrengthMPaISO527-2545660105121伸长率TensileElongation％ISO527-218016012033弯曲强度FlexuralStrengthMPaISO178758190170190弯曲模量FlexuralModuleMPaISO17820002100210080008000简支梁缺口冲击强度CharpyNotchImpactKJ/m2ISO179-1201501203025悬臂梁缺口冲击强度IzodNotchImpactKJ/m2ISO180181201003025密度MassDensityg/cm3ISO11831.241.221.211.41.4热变形温度H.D.T℃ISO75859599成型收缩率ShrinkageForInjectionMolding％GB/T-155850.8-1.00.7-0.90.7-0.90.4-0.70.3-0.5特性Characteristics高耐化高冲击高强度耐冲击30%GF高强度30%GF第5页共16页第4页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共16页增强PA6尼龙加入玻璃纤维后，刚性、耐热性、耐老化性能有明显提高，蠕变、吸水性和收缩率减小，表面硬度和耐磨性增加，主要代替有色金属广泛用于发动机罩盖、门把手等汽车零部件、工业齿轮、电动工具壳体、线圈骨架、铁路器材、渔具、电子电器接插件等众多领域。建议加工条件：干燥温度：80-100，3-4H入料段：200～210℃中间段：250～290℃射嘴段：250～280℃注塑压力70～120MPa保压压力40～80Mpa模具温度70～100℃背压0～10Mpa第6页共16页第5页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共16页性能指标：第7页共16页第6页共16页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共16页项目（ITEM）单位（UNIT）检验方法（STANDARD）G10G20G30G30-IG30-...
