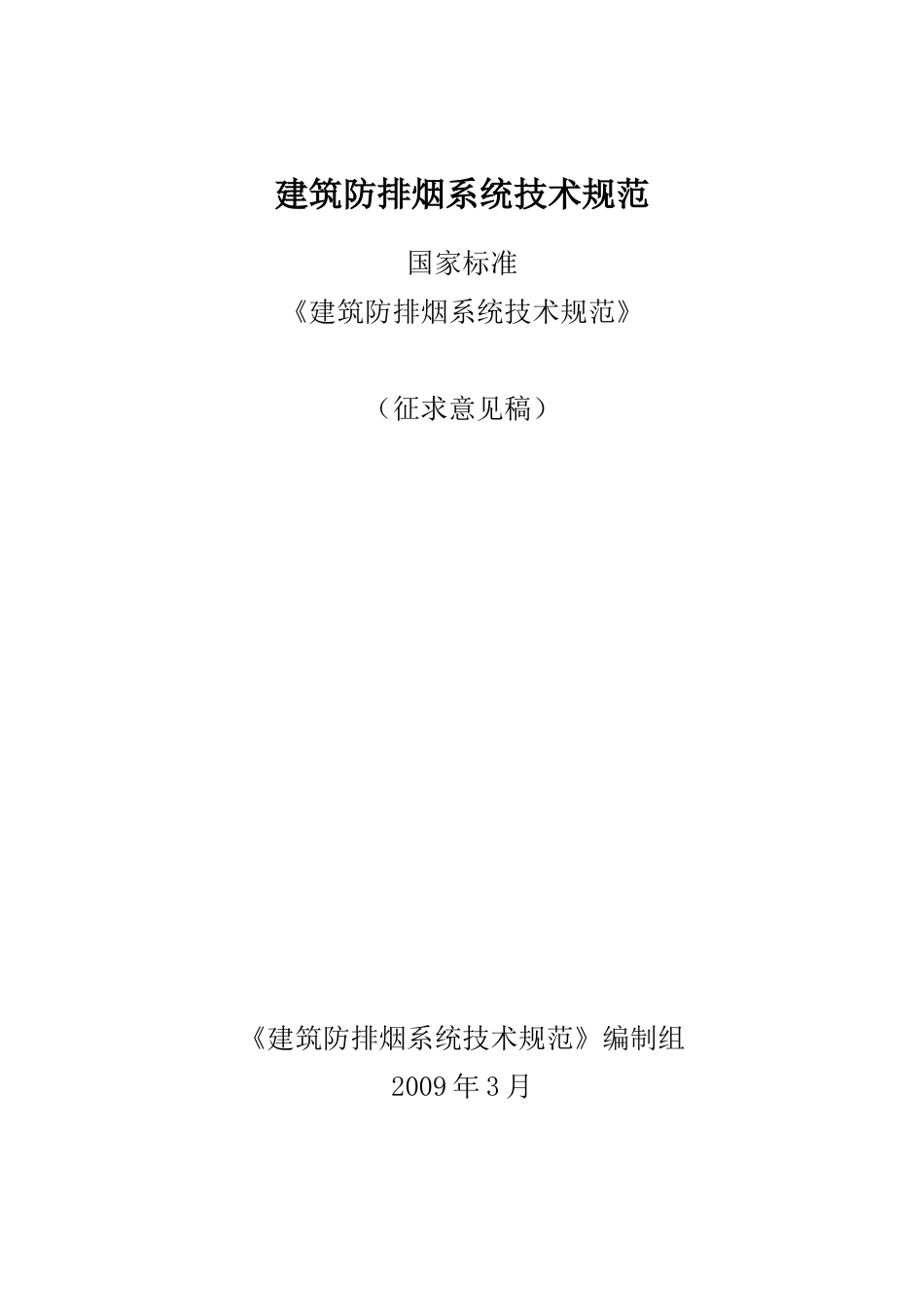

建筑防排烟系统技术规范国家标准《建筑防排烟系统技术规范》（征求意见稿）《建筑防排烟系统技术规范》编制组2009年3月目录1总则2术语和符号2.1术语2.2符号3防烟设计3.1一般规定3.2采用自然通风方式防烟的要求3.3采用机械加压送风方式防烟的要求4排烟设计4.1一般规定4.2自然排烟方式的要求4.3机械排烟方式的要求4.4排烟区域排烟时所需的补风要求15防排烟系统设计计算5.1火灾模型的确定和排烟量5.2防烟系统设计计算5.3排烟系统设计计算6进场检验7系统施工7.1一般规定7.2主控项目8系统调试8.1一般规定8.2主控项目9工程验收10维护管理附录A防排烟系统设置部位表附录B防排烟系统施工记录表附录C防排烟系统工程验收记录表附录D本规范用词说明1总则1.0.1为了控制建筑火灾的烟气流动，有利于人员的安全疏散和消防救援的展开，防止和减少火灾的危害，保障社会的公共安全，制定本规范。1.0.2本规范适用于新建、扩建和改建的民用建筑和工业建筑的防排烟系统设计、施工、调试及验收。1.0.3建筑的防烟、排烟设计与施工应针对火灾时烟气流动的特点，采取可靠的防烟、排烟措施，做到安全适用、技术先进、经济合理。1.0.4当防排烟系统的设计中采用新技术、新系统、新设备时，应提出合理的技术依据，并应经被授权的国家质量检验机构认证或检验合格。1.0.5防排烟系统的设计、施工、调试及验收，除执行本规范外，尚应符合现行有关规范的要求。2术语和符号2.1术语2.1.1防、排烟系统smokecontrolsystem建筑内设置的用以防止火灾烟气蔓延扩大的防烟系统和排烟系统的总称。2.1.2防烟系统smokeproofsystem采用机械加压送风方式或自然通风方式，防止烟气进入疏散通道等区域的系统。2.1.3排烟系统smokeextractionsystem采用机械排烟方式或自然排烟方式，将烟气排至建筑物外的系统。2.1.4机械加压送风mechanicalpressurization对楼梯间、前室及其它需要被保护区域采用机械送风，使该区域形成正压，防止烟气进入。2.1.5机械排烟mechanicalsmokeexhausting采用排烟风机将烟气排至建筑物外的方式。2.1.6自然排烟naturalventilation利用火灾时产生的热烟气流的浮力和外部风力作用，通过建筑物的对外开口把烟气排至室外的排烟方式。2.1.7烟缕smokeplume火灾时烟气卷吸四周空气所产生的混合烟气流。2.1.8储烟仓smokereservoir在排烟空间的建筑顶部由挡烟垂壁、梁、隔墙等形成的用于积聚烟气的空间。2.1.9挡烟垂壁smokecurtain用不燃材料或难燃材料制成的,下垂高度不小于500mm的固定或活动的挡烟设施。2.1.10清晰高度clearheight烟层底部至室内地平面的高度。2.1.11轴对称型烟缕axisymmetricplume不与四周墙壁或障碍物接触，并且不受气流干扰的烟缕。2.1.12阳台型烟缕balconyspillplume从着火房间的门梁处溢出，并沿着着火房间外的阳台或水平突出物流动，至阳台或水平突出物的边缘向上溢出至相邻的高大空间的烟缕。2.1.13窗口型烟缕windowplume烟气从门、窗等墙壁开口处溢出的烟缕。2.1.14墙型烟缕wallplume仅与单面墙壁或障碍物在烟层底以下接触，并且不受气流干扰的烟缕。2.1.15角型烟缕cornerplume仅与相邻的两面墙壁或障碍物在烟层底以下接触，并且不受气流干扰的烟缕。2.1.16防火风管fireresistantduct通过《通风管道的耐火试验》GB17428方法检测，能满足一定耐火极限，用于送风或排风的管道。常在穿越防火分区间使用。2.1.17排烟窗exhaustsmokewindow在火灾发生后，能够通过手动打开或通过火灾自动报警系统联动控制自动打开，将建筑火灾中热烟气有效排出的装置。2.1.18自动排烟窗automaticnaturalventilator与火灾自动报警系统联动或可远距离控制的排烟窗。2.1.19手动排烟窗manualnaturalventilator人员可以就地方便开启的排烟窗。2.1.20临界排烟量criticalvolumetricflowrate每个排烟口允许排出的最大排烟量。2.2符号2.2.1风量、风速——重力加速度()——保持加压部位一定的正压值所需的送风量()——开启着火层疏散门时保持门洞处风速所需的送风量()——烟缕质量流量()——门洞断面风速()——排烟量()——临界排烟量()2.2.2几何参数——排烟口的长和宽()——每层电梯门及疏散门的总有效漏风面积()——每层开启...
