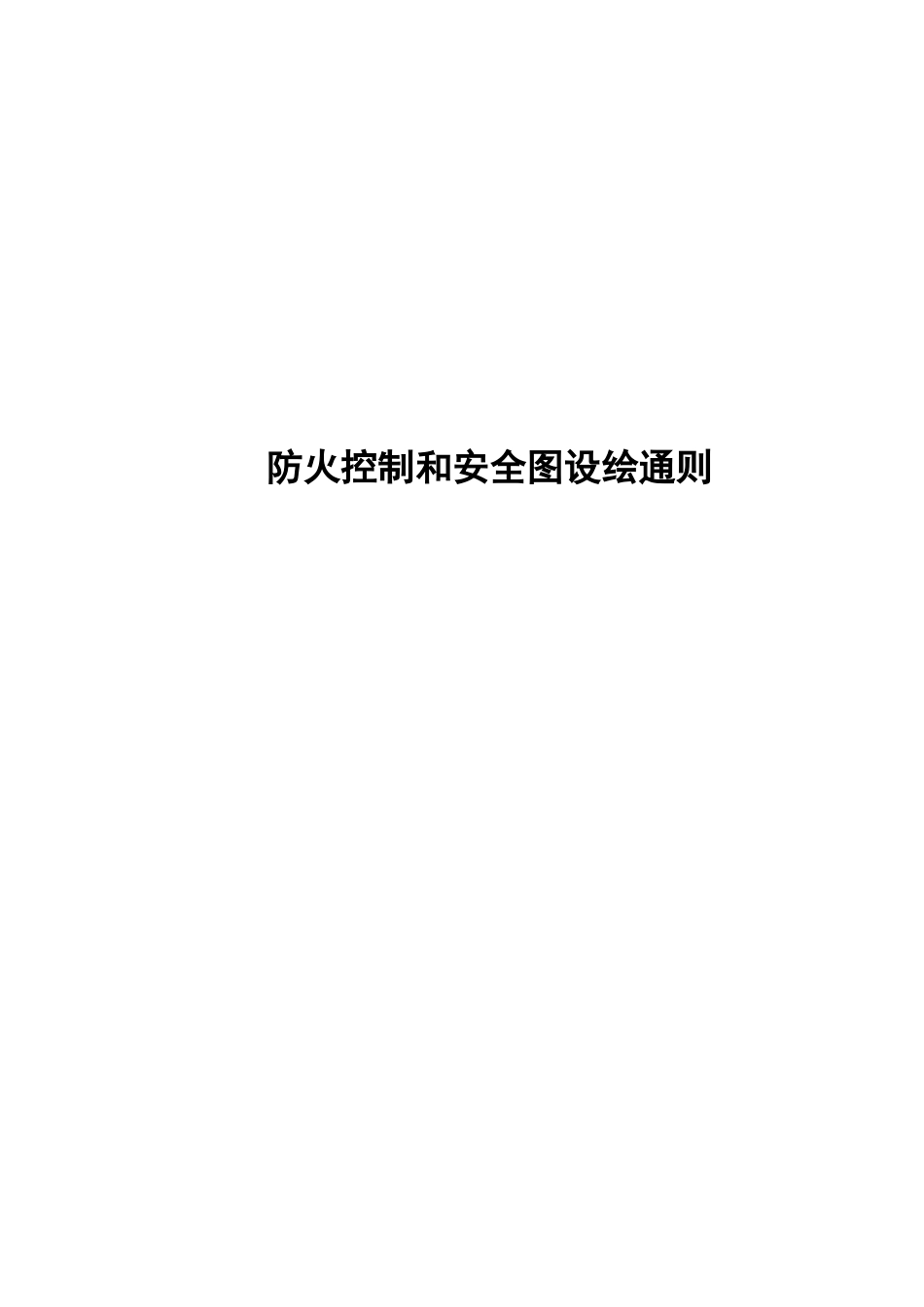

防火控制和安全图设绘通则VIP免费

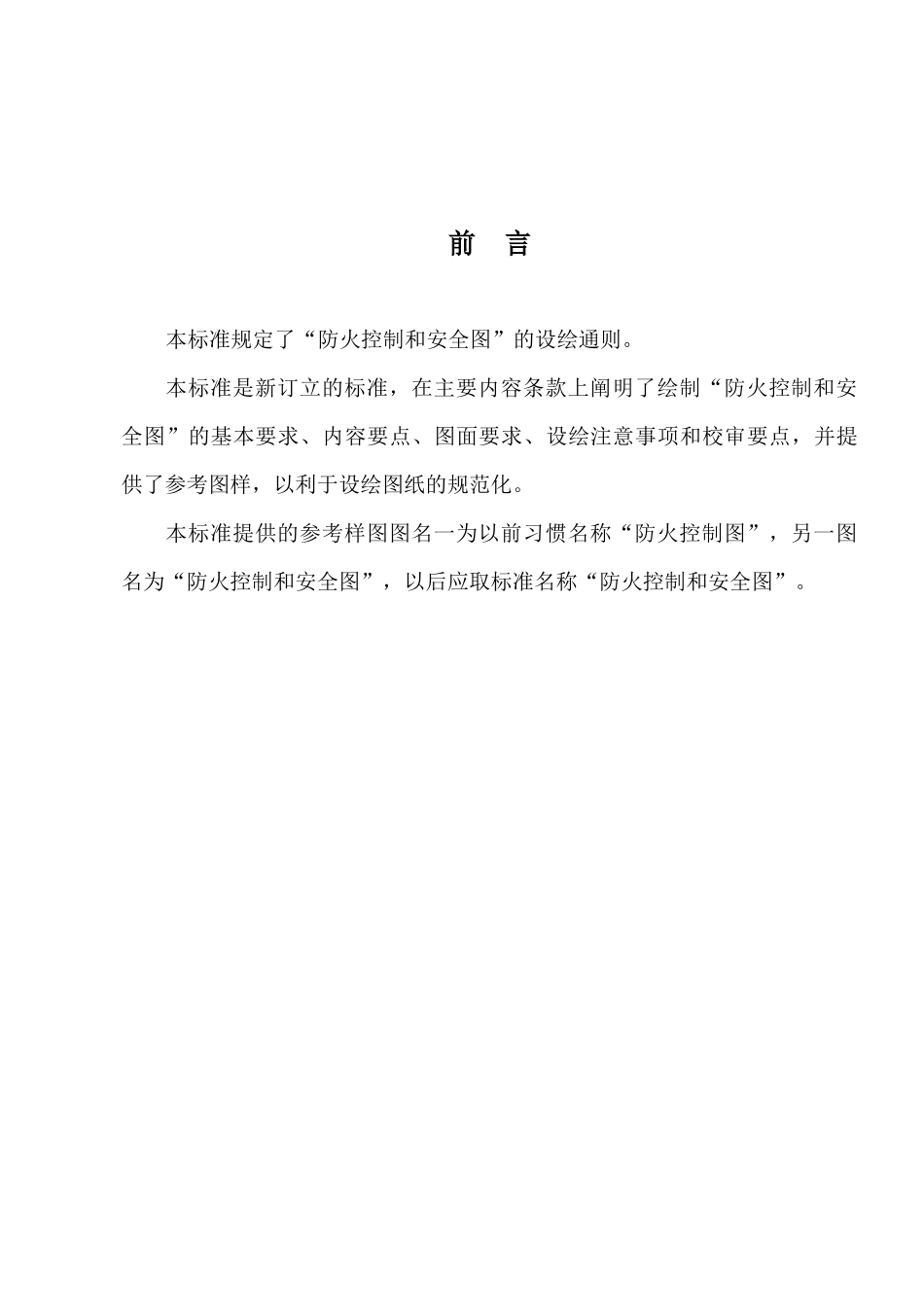

防火控制和安全图设绘通则前言本标准规定了“防火控制和安全图”的设绘通则。本标准是新订立的标准，在主要内容条款上阐明了绘制“防火控制和安全图”的基本要求、内容要点、图面要求、设绘注意事项和校审要点，并提供了参考图样，以利于设绘图纸的规范化。本标准提供的参考样图图名一为以前习惯名称“防火控制图”，另一图名为“防火控制和安全图”，以后应取标准名称“防火控制和安全图”。1主题内容与适用范围1.1本标准规定了防火控制和安全图的设绘依据、基本要求、内容要点、图面要求、注意事项、核审要点、质量要求。本标准还附了防火控制和安全图的参考样图。1.2本标准适用于详细设计阶段和完工船舶防火控制和安全图的设绘。2引用标准及设绘依据图纸2.1引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。a)GB3894.1~3894.9-83船舶布置图图形符号b)国际海事组织海大决议A654(16)“船舶防火控制图识别符号”c)国际海事组织海大决议A760(18)“与救生设备和装置有关的符号”2.2设绘依据图纸a）总布置图b）舾装部分：救生设备布置图；消防设备布置图；防火分隔图；舱室布置图；舱室门布置图；c）动力部分：机舱布置图；机舱机械通风管系图；应急发电机室布置图；主机灭火系统图；消防控制室布置图；d）系统部分：机舱压载、舱底、消防管系图；全船消防水管系图；喷淋系统图；应急消防泵、喷淋泵布置图；应急消防泵舱海底阀箱；舱室通风布置图；外装区舱室通风布置图；空调风管布置图；空调机室布置图；全船CO2灭火系统布置图；CO2站室布置图；e）电气部分：通信及报警和航海设备布置图；火警探测和报警系统布置图；电力设备布置图；驾驶室电气设备布置图；3基本要求3.1“防火控制和安全图”是提供给船级社主要审图内容之一，本图应包含SOLAS第II-2章第20条规定的内容，即图上应清楚地标明：每层甲板的各控制站，“A”级分隔围蔽的各防火区域，“B”级分隔围蔽的各防火区域，连同探火和失火报警系统、喷水器装置、灭火设备、各舱室和甲板出入通道等设施的细目，以及通风系统，包括风机控制位置、挡火闸位置和服务于每一区域通风机识别号码的细目。除上述细目外，本图还应标明与船舶及人员安全密切相关的内容，如救生设备，脱险通道，应急电源等。3.2“防火控制和安全图”是在船舶上应固定展示的图纸，供船员和等轮消防人员参考，有助于他们在紧急情况下采取正确有效的措施，故本图所标明的细目必须与实船相符，如有改动应尽可能立即加以更正。3.3本图所用符号必须与国际海事组织决议统一规定的识别符号一致。3.4对国内船东，本图必须用中、英文编写，对于图外船东，本图用英文编写。3.5图面简洁，与本图无关的设备不必绘出。4内容要点4.1本图样应包含以下视图：侧视图，自船底至最上层甲板的各层甲板图、有关平台及舱室顶。4.2在各视图的相应位置以正确的图形识别符号标出以下各系统设备：a)灭火系统：包括消防泵、消防阀、喷淋水泵、灭火站、各类灭火器、CO2施放站、CO2钢瓶组、由灭火系统保护的处所及灭火备用剂的安放位置等。b)防火系统：A级和B级分隔围蔽的各防火区域、A级和B级防火门、通风进口和出口的关闭装置、风机紧急切断、风管档风闸等。对客船还应标明主竖区分隔。c)探火和失火报警系统：包括报警器、报警屏、探测器、火警按钮，CO2号角等。d)救生系统：救生艇筏（包括救助艇）、救生圈、救生衣、雷达应答器、双向甚高频无线电话、应急无线电示位标、救生逃生路线等。e)通风机的控制位置：该项内容是否绘制可按船级社的要求而定。f)其它：脱险通道、消防员装备、控制站、应急电源、太平斧、“防火控制和安全图”的安放位置等。4.3明细表：标明各系统设备的识别符号，所处区域及其数量。4.4船舶主要尺度5图面要求5.1图纸幅面可参照GB4476《金属船体制图》基本幅面选取。但宽度不大于841mm，以满足打印机、复印机的最大输出、输入幅面的限制。5.2图面布局应整齐均称。若有关船级社不要求绘出通风机，则该图并成一页，若有关船级社要求...
