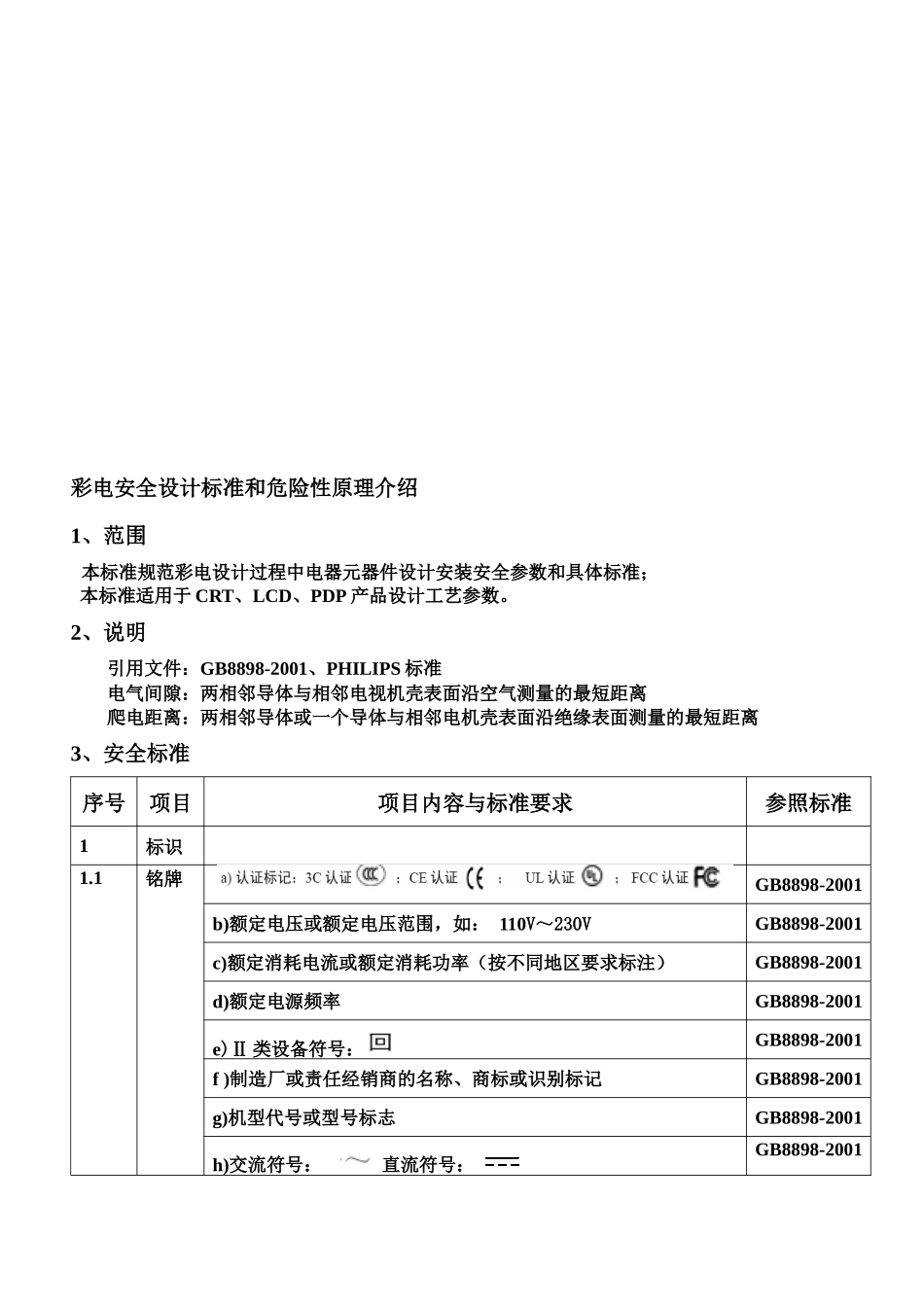

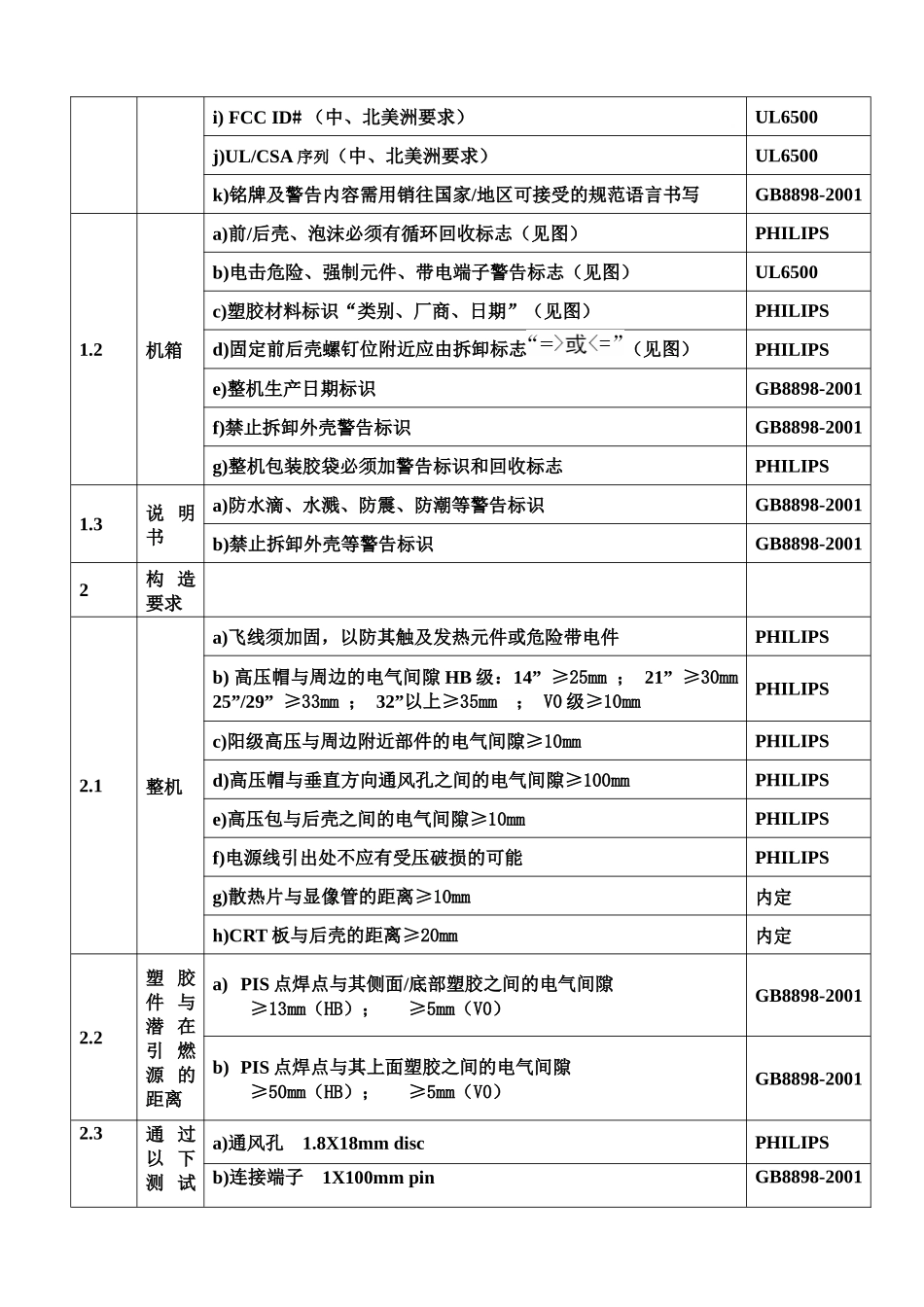

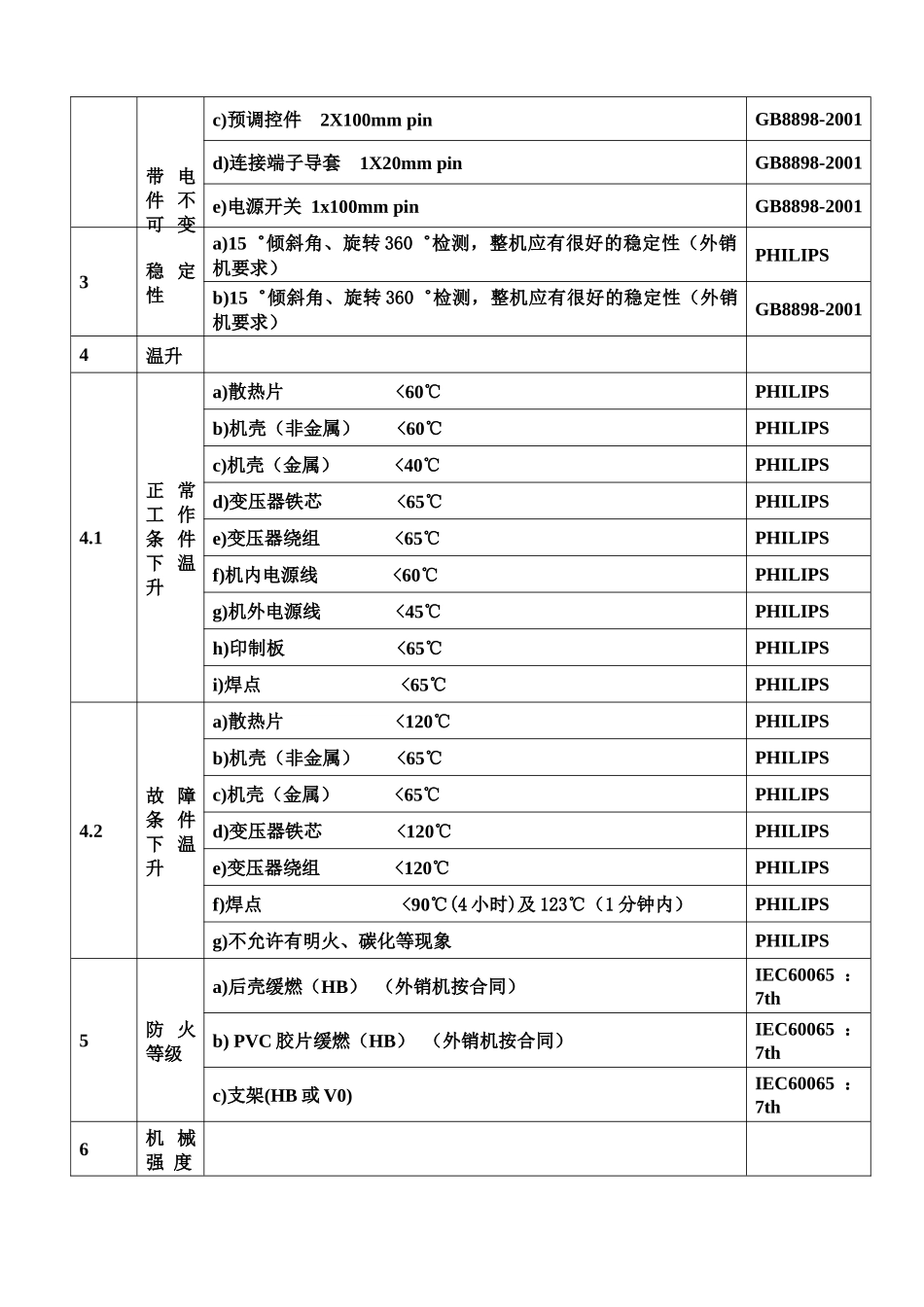

彩电安全设计标准和危险性原理介绍1、范围本标准规范彩电设计过程中电器元器件设计安装安全参数和具体标准；本标准适用于CRT、LCD、PDP产品设计工艺参数。2、说明引用文件：GB8898-2001、PHILIPS标准电气间隙：两相邻导体与相邻电视机壳表面沿空气测量的最短距离爬电距离：两相邻导体或一个导体与相邻电机壳表面沿绝缘表面测量的最短距离3、安全标准序号项目项目内容与标准要求参照标准1标识1.1铭牌GB8898-2001b)额定电压或额定电压范围，如：110V～230VGB8898-2001c)额定消耗电流或额定消耗功率（按不同地区要求标注）GB8898-2001d)额定电源频率GB8898-2001e)Ⅱ类设备符号：GB8898-2001f)制造厂或责任经销商的名称、商标或识别标记GB8898-2001g)机型代号或型号标志GB8898-2001h)交流符号：直流符号：GB8898-2001i)FCCID#（中、北美洲要求）UL6500j)UL/CSA序列（中、北美洲要求）UL6500k)铭牌及警告内容需用销往国家/地区可接受的规范语言书写GB8898-20011.2机箱a)前/后壳、泡沫必须有循环回收标志（见图）PHILIPSb)电击危险、强制元件、带电端子警告标志（见图）UL6500c)塑胶材料标识“类别、厂商、日期”（见图）PHILIPSd)固定前后壳螺钉位附近应由拆卸标志（见图）PHILIPSe)整机生产日期标识GB8898-2001f)禁止拆卸外壳警告标识GB8898-2001g)整机包装胶袋必须加警告标识和回收标志PHILIPS1.3说明书a)防水滴、水溅、防震、防潮等警告标识GB8898-2001b)禁止拆卸外壳等警告标识GB8898-20012构造要求2.1整机a)飞线须加固，以防其触及发热元件或危险带电件PHILIPSb)高压帽与周边的电气间隙HB级：14”≥25mm；21”≥30mm25”/29”≥33mm；32”以上≥35mm；V0级≥10mmPHILIPSc)阳级高压与周边附近部件的电气间隙≥10mmPHILIPSd)高压帽与垂直方向通风孔之间的电气间隙≥100mmPHILIPSe)高压包与后壳之间的电气间隙≥10mmPHILIPSf)电源线引出处不应有受压破损的可能PHILIPSg)散热片与显像管的距离≥10mm内定h)CRT板与后壳的距离≥20mm内定2.2塑胶件与潜在引燃源的距离a)PIS点焊点与其侧面/底部塑胶之间的电气间隙≥13mm（HB）；≥5mm（V0）GB8898-2001b)PIS点焊点与其上面塑胶之间的电气间隙≥50mm（HB）；≥5mm（V0）GB8898-20012.3通过以下测试a)通风孔1.8X18mmdiscPHILIPSb)连接端子1X100mmpinGB8898-2001带电件不可变c)预调控件2X100mmpinGB8898-2001d)连接端子导套1X20mmpinGB8898-2001e)电源开关1x100mmpinGB8898-20013稳定性a)15゜倾斜角、旋转360゜检测，整机应有很好的稳定性（外销机要求）PHILIPSb)15゜倾斜角、旋转360゜检测，整机应有很好的稳定性（外销机要求）GB8898-20014温升4.1正常工作条件下温升a)散热片<60℃PHILIPSb)机壳（非金属）<60℃PHILIPSc)机壳（金属）<40℃PHILIPSd)变压器铁芯<65℃PHILIPSe)变压器绕组<65℃PHILIPSf)机内电源线<60℃PHILIPSg)机外电源线<45℃PHILIPSh)印制板<65℃PHILIPSi)焊点<65℃PHILIPS4.2故障条件下温升a)散热片<120℃PHILIPSb)机壳（非金属）<65℃PHILIPSc)机壳（金属）<65℃PHILIPSd)变压器铁芯<120℃PHILIPSe)变压器绕组<120℃PHILIPSf)焊点<90℃(4小时)及123℃（1分钟内）PHILIPSg)不允许有明火、碳化等现象PHILIPS5防火等级a)后壳缓燃（HB）（外销机按合同）IEC60065：7thb)PVC胶片缓燃（HB）（外销机按合同）IEC60065：7thc)支架(HB或V0)IEC60065：7th6机械强度6.1外壳抗外力a)刚性试验指50N±5N，10S；不应损伤GB8898-2001b)试验钩20N±2N，10S；不应损伤GB8898-2001c)震动试验不应损伤GB8898-2001d)冲击试验不应损伤GB8898-2001e)撞击试验不应损伤GB8898-20016.2电源线拉伸测试拉力40N、100次、每次持续1秒钟，位移不超过2mmGB8898-20014、应用项目示意图例标准参数备注电源开关POWERKNOBD≥13.0MML≥6.0MM如果电源开关反置，侧焊点到后壳的电气间隙：D≥13.0MM电源板POWERPCBH≥10.0MML≥12.0MMJ≥50.0MMK≥6.0MM距离为电气间隙，适用于LCD主板MAINPCBI≥6.0MMM≥8.0MMN≥35.0MM高压帽尺寸D1(MM)D2(MM)参照PHILIPS标准14＂≥25≥10021＂≥30≥100２５＂／２９＂≥33≥100３２＂以上≥35≥100高压包CRT主板上的高压包与后壳的电...
