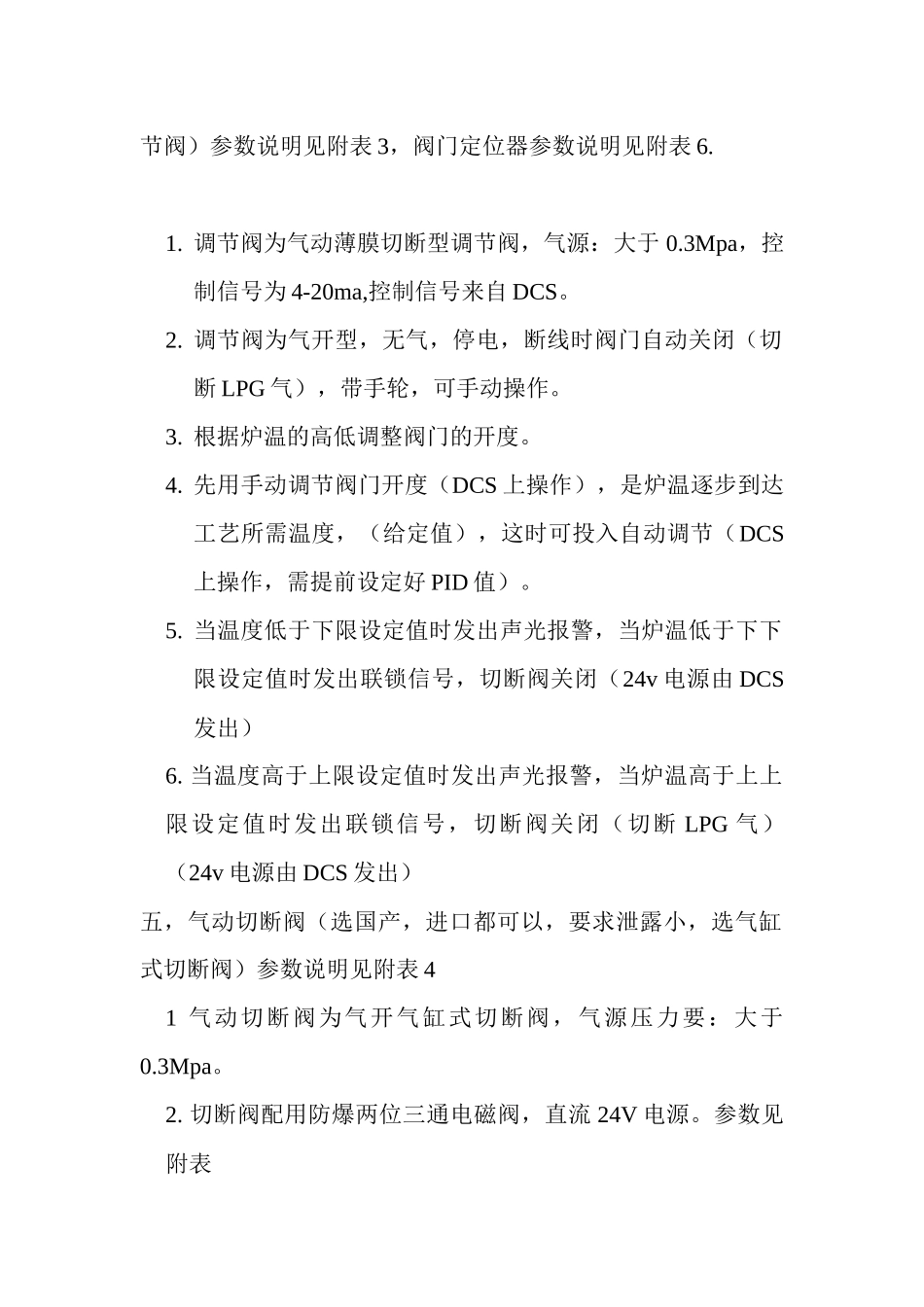

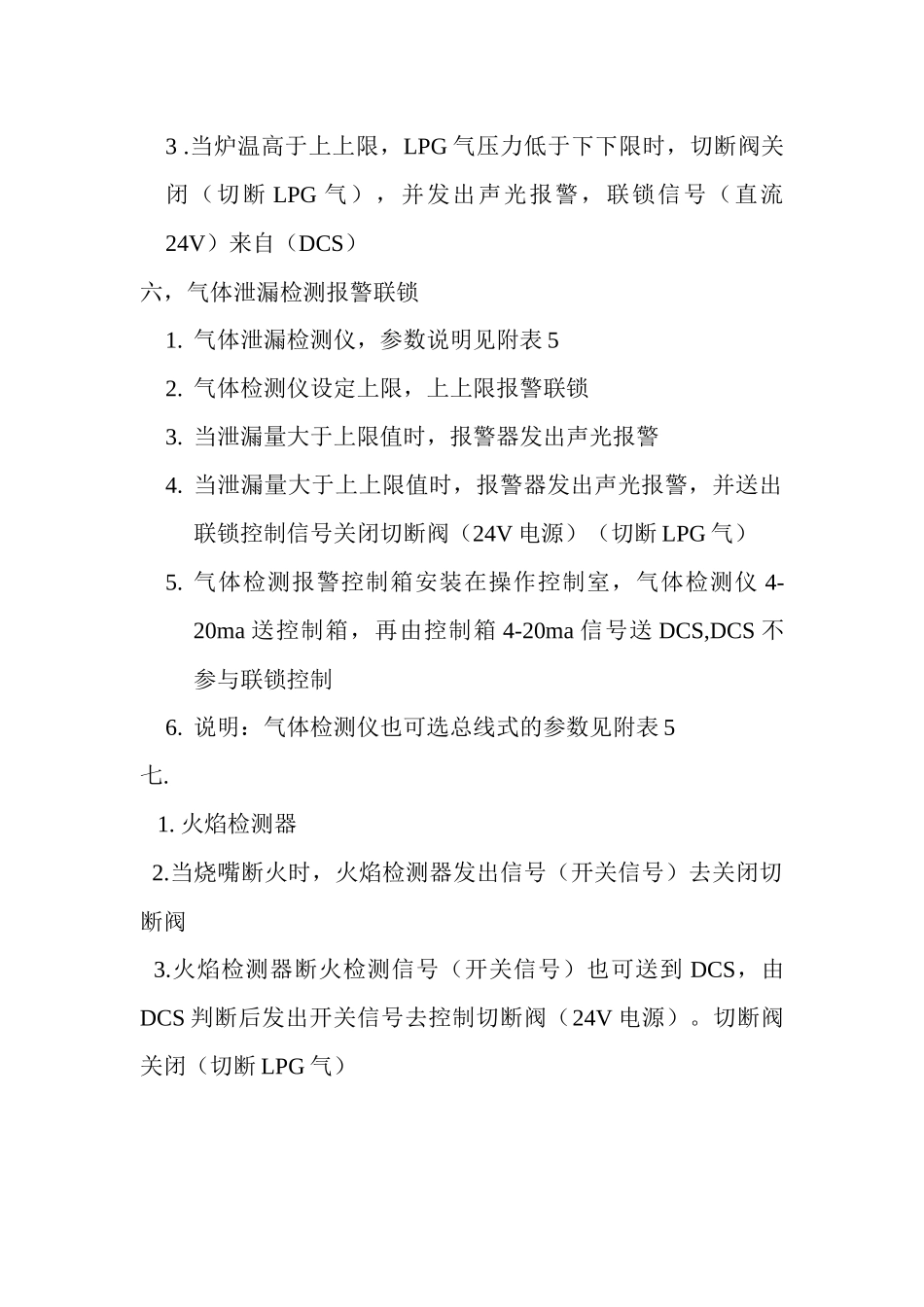

工艺检测联锁报警程序过程一．LPG气压力检测联锁报警（模拟信号去DCS）1，压力变送器（国产奥泰，川仪EJA，罗斯蒙特）参数说明见附表12，当LPG气压力低于0.25Mpa时，声光报警器发出报警声。3，当LPG气压力低于0.15Mpa时，连锁动作，切断阀关闭（切断LPG气）。（24V联锁控制信号由DCS送出）4，当LPG气压力低于0.15Mpa时，联锁解除（需人工在DCS内解除，不可自动解除）二，蒸汽压力检测报警（模拟信号去DCS）1.压力变送器（国产奥泰，川仪EJA，罗斯蒙特）参数说明见附表12.当压力低于0.4Mpa时，DCS发出声响报警。三，流量计量检测（模拟信号去DCS）1.流变变送器（建议选一体化孔板配奥泰，EJA，罗斯蒙特变送器）参数说明见附表22.说明：LPG气无法用电磁流量测量，也不太实用于涡街流量计（压力太低，流速太慢，很难产生漩涡，在使用中易发生测量不稳）四，调节阀（选国产，进口都可以，要求泄露小，选切断性调节阀）参数说明见附表3，阀门定位器参数说明见附表6.1.调节阀为气动薄膜切断型调节阀，气源：大于0.3Mpa，控制信号为4-20ma,控制信号来自DCS。2.调节阀为气开型，无气，停电，断线时阀门自动关闭（切断LPG气），带手轮，可手动操作。3.根据炉温的高低调整阀门的开度。4.先用手动调节阀门开度（DCS上操作），是炉温逐步到达工艺所需温度，（给定值），这时可投入自动调节（DCS上操作，需提前设定好PID值）。5.当温度低于下限设定值时发出声光报警，当炉温低于下下限设定值时发出联锁信号，切断阀关闭（24v电源由DCS发出）6.当温度高于上限设定值时发出声光报警，当炉温高于上上限设定值时发出联锁信号，切断阀关闭（切断LPG气）（24v电源由DCS发出）五，气动切断阀（选国产，进口都可以，要求泄露小，选气缸式切断阀）参数说明见附表41气动切断阀为气开气缸式切断阀，气源压力要：大于0.3Mpa。2.切断阀配用防爆两位三通电磁阀，直流24V电源。参数见附表3.当炉温高于上上限，LPG气压力低于下下限时，切断阀关闭（切断LPG气），并发出声光报警，联锁信号（直流24V）来自（DCS）六，气体泄漏检测报警联锁1.气体泄漏检测仪，参数说明见附表52.气体检测仪设定上限，上上限报警联锁3.当泄漏量大于上限值时，报警器发出声光报警4.当泄漏量大于上上限值时，报警器发出声光报警，并送出联锁控制信号关闭切断阀（24V电源）（切断LPG气）5.气体检测报警控制箱安装在操作控制室，气体检测仪4-20ma送控制箱，再由控制箱4-20ma信号送DCS,DCS不参与联锁控制6.说明：气体检测仪也可选总线式的参数见附表5七.1.火焰检测器2.当烧嘴断火时，火焰检测器发出信号（开关信号）去关闭切断阀3.火焰检测器断火检测信号（开关信号）也可送到DCS，由DCS判断后发出开关信号去控制切断阀（24V电源）。切断阀关闭（切断LPG气）附表1AO3051电容式变送器（也可选EJA,罗斯蒙特）★概述AO3051小膜盒电容式变送器是我公司引进国外先进技术和设备生产的精巧型变送器。其关键原材料和零部件均采用进口，设计原理先进、品种规格齐全、安装使用简便。该机型外观上融合了目前国内被广泛使用的3051和EJA的特点，使其具有无可比拟的向前、向后的兼容性，可避免您因产品过时或超前所引起的浪费，保护您的投资。为适应国内自动化水平，该系列产品有普通模拟输出型和带HART现场总线协议的智能型两种产品。※适用范围AO3051型变送器是适用于精确地测量微差压到大差压、低压力到高压力、液位、真空度、和比重；配合节流装置还可以测量流量。※工作原理被测介质的两种压力通入高、低两压力室，作用在δ元件(即敏感元件)的两隔离膜片上，通过隔离膜片和δ元件内的填充液传送到预张紧的测量膜片两侧。测量膜片与两侧绝缘体上的电极各组成一个电容器，在无压力通入或两侧压力均等时测量膜片处于中间位置，两侧两电容器的电容量相等。当两侧压力不一致时，致使测量膜片产生位移，其位移量和压力差成正比，故两侧电容量就不等，通过检测此电容极板上的差动电容，再由电子线路把差动电容转换放大成4-20mADC的二线制电流信号。压力变送器和绝对压力变送器的工作原理和差压变送器相同,所不同的是低压室压力是大气压或真空。其它型δ室绝...
